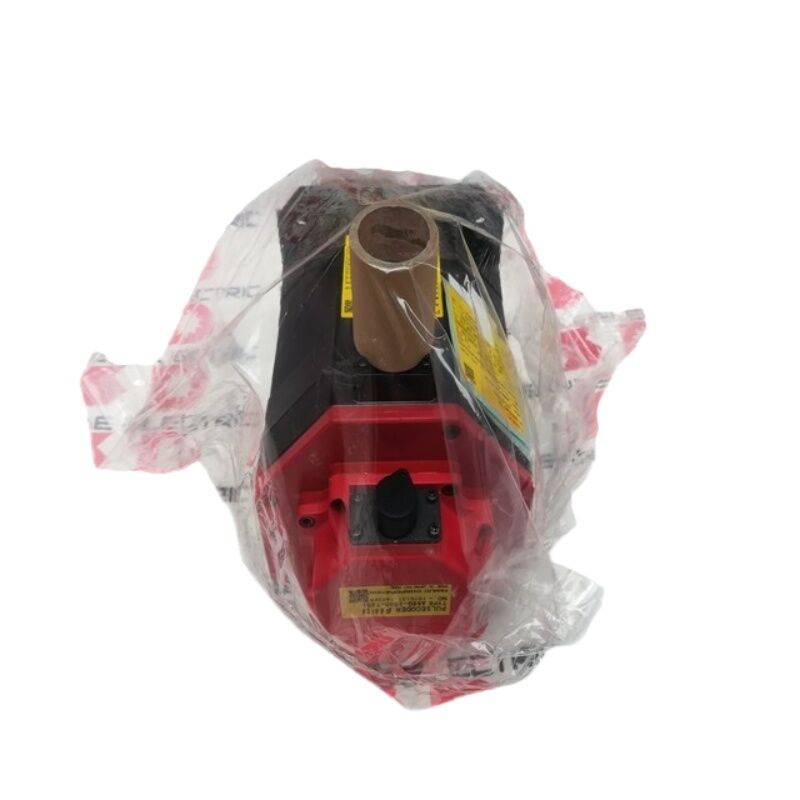

Fanuc सर्वो मोटर A06B-0075-B103 त्वरित शिपिंग A06B-0075-B103 नया

FANUC A06B-0034-B077#7008 | बीटा बी6/2000 एसी सर्वो मोटर - 6 एनएम / 2000 आरपीएम / कीड शाफ्ट / आई32बी एनकोडर / #7008

बीटा बी6/2000 - कॉम्पैक्ट सीएनसी एक्सिस के लिए 2000 आरपीएम पर 6 एनएम

A06B-0034-B077#7008 FANUC का बीटा B6/2000 है - FANUC बीटा श्रृंखला से 2000 आरपीएम अधिकतम गति पर 6 एनएम निरंतर टॉर्क। बीटा श्रृंखला FANUC की लागत-अनुकूलित सर्वो मोटर लाइन है, जिसे कॉम्पैक्ट सीएनसी खराद, छोटे मशीनिंग केंद्रों और सहायक अक्ष अनुप्रयोगों पर फ़ीड अक्षों के लिए डिज़ाइन किया गया है जहां अल्फा श्रृंखला प्रदर्शन मार्जिन की आवश्यकता नहीं है।

6 एनएम और 2000 आरपीएम पर, बी6/2000 इस स्पीड क्लास के लिए बीटा टॉर्क रेंज के उच्च अंत पर बैठता है। 10 मिमी पिच बॉलस्क्रू पर, 2000 आरपीएम 20 मीटर/मिनट ट्रैवर्स उत्पन्न करता है। कॉम्पैक्ट लेथ और मिल-टर्न मशीनों के लिए, यह गियरबॉक्स की आवश्यकता के बिना उत्पादक फ़ीड गति की पूरी श्रृंखला को कवर करता है।

#7008 प्रत्यय बेस B077 मोटर पर लागू एक विशिष्ट विकल्प कॉन्फ़िगरेशन की पहचान करता है। "70" विकल्प शाफ्ट के अंत पर एक तेल सील को इंगित करता है - गीले मशीनिंग वातावरण में शीतलक या काटने वाले तरल पदार्थ के प्रवेश के खिलाफ शाफ्ट सील क्षेत्र की रक्षा करना। प्रतिस्थापन का आदेश देने से पहले स्थापित मोटर की नेमप्लेट से प्रत्यय सहित पूर्ण भाग संख्या की पुष्टि करें।

मुख्य विशिष्टताएँ

कुंजीबद्ध शाफ्ट और i32b एनकोडर

कुंजीयुक्त शाफ्ट (कुंजी) मिलान स्लॉट में मशीनीकृत कुंजी के माध्यम से मोटर और युग्मन हब के बीच एक सकारात्मक यांत्रिक इंटरलॉक प्रदान करता है। एक चिकनी-शाफ्ट घर्षण युग्मन के विपरीत, कुंजीबद्ध इंटरफ़ेस कुंजी में कतरनी के माध्यम से टोक़ संचारित करता है - निरंतर उलट टोक़ भार, निरंतर उच्च टोक़ और कंपन के तहत शून्य-पर्ची। बीटा अक्ष अनुप्रयोग में 6 एनएम मोटर के लिए, कुंजीयुक्त शाफ्ट उपयुक्त विकल्प है जहां ड्राइव युग्मन को कुंजीयुक्त बोर के लिए डिज़ाइन किया गया है।

i32b एक वृद्धिशील एनकोडर है जो उच्च-रिज़ॉल्यूशन गति और स्थिति प्रतिक्रिया प्रदान करता है। अक्ष स्थिति डेटाम को स्थापित करने के लिए प्रत्येक मशीन पावर-अप पर एक संदर्भ-वापसी चक्र की आवश्यकता होती है। I32b पदनाम इस एनकोडर को अल्फा श्रृंखला मोटर्स में फिट किए गए उच्च-रिज़ॉल्यूशन निरपेक्ष एनकोडर से अलग करता है - जो बीटा श्रृंखला अक्ष प्रदर्शन आवश्यकताओं के लिए उपयुक्त है।

अक्सर पूछे जाने वाले प्रश्न

Q1: #7008 प्रत्यय बेस B077 मोटर में क्या जोड़ता है?

#7008 आधार B077 कॉन्फ़िगरेशन पर एक विशिष्ट फ़ैक्टरी विकल्प की पहचान करता है। "70" घटक शाफ्ट आउटपुट छोर पर लगे एक तेल सील को इंगित करता है, जो गीले मशीनिंग अनुप्रयोगों में मोटर आवास में शीतलक और तरल पदार्थ के प्रवेश को काटने के खिलाफ अतिरिक्त सुरक्षा प्रदान करता है। "08" इस भाग संख्या के लिए विशिष्ट एक और विकल्प तत्व की पहचान करता है। नेमप्लेट से पूर्ण प्रत्यय की पुष्टि करें - एक प्रतिस्थापन मोटर जिसमें तेल सील विकल्प नहीं है, मूल स्थापना में समकक्ष पर्यावरण संरक्षण प्रदान नहीं कर सकता है।

Q2: क्या A06B-0034-B077#7008 कुंजीयुक्त युग्मन हब को पुनः स्थापित किए बिना काम कर सकता है?

नहीं, कुंजीयुक्त शाफ्ट पर कपलिंग हब को सही ढंग से स्थापित किए बिना, मोटर में कोई यांत्रिक लोड कनेक्शन नहीं होता है और कीवे स्लॉट उजागर हो जाता है। पावर अप करने से पहले सही क्लैंपिंग टॉर्क पर सही कुंजी वाले कपलिंग हब को स्थापित करें। असेंबली से पहले पुष्टि करें कि हब कीवे स्लॉट और मुख्य आयाम मेल खाते हैं।

Q3: कौन से एम्पलीफायर A06B-0034-B077#7008 के साथ संगत हैं?

B6/2000 मोटर के लिए उपयुक्त वर्तमान श्रेणी में FANUC बीटा श्रृंखला सर्वो एम्पलीफायर। i32b एनकोडर को एम्पलीफायर में संबंधित बीटा वृद्धिशील एनकोडर इंटरफ़ेस की आवश्यकता होती है। बीटा मोटर्स अल्फा श्रृंखला एम्पलीफायरों के साथ संगत नहीं हैं - युग्मन से पहले बीटा श्रृंखला एम्पलीफायर पदनाम की पुष्टि करें।

Q4: अक्ष पावर-अप पर होमिंग-संबंधी अलार्म दिखाता है। क्या यह एनकोडर है?

i32b वृद्धिशील है - प्रत्येक पावर-अप पर संदर्भ रिटर्न की आवश्यकता होती है। यदि होमिंग बिना किसी त्रुटि के पूरी हो जाती है, लेकिन बाद में अलार्म दिखाई देता है, तो क्षति के लिए एनकोडर केबल की जांच करें और सत्यापित करें कि एम्पलीफायर पर केबल कनेक्टर पूरी तरह से बैठा है। यदि होमिंग विफल हो जाती है, तो संदर्भ स्विच सिग्नल और एनकोडर के जेड-पल्स आउटपुट को ऑसिलोस्कोप से जांचें।

Q5: स्थापित मोटर के लेबल पर कोई #7008 प्रत्यय नहीं है। क्या A06B-0034-B077#7008 को प्रतिस्थापन के रूप में उपयोग किया जा सकता है?

#7008 बेस B077 कॉन्फ़िगरेशन में तेल सील विकल्प जोड़ता है। एक गैर-विकल्प मोटर को #7008 इकाई से बदलना आम तौर पर स्वीकार्य है - तेल सील मोटर के विद्युत या यांत्रिक प्रदर्शन को बदलने के बजाय सुरक्षा जोड़ता है। हालाँकि, सत्यापित करें कि तेल सील मोटर के सिरे पर मशीन की शाफ्ट युग्मन व्यवस्था के साथ टकराव नहीं करती है।
