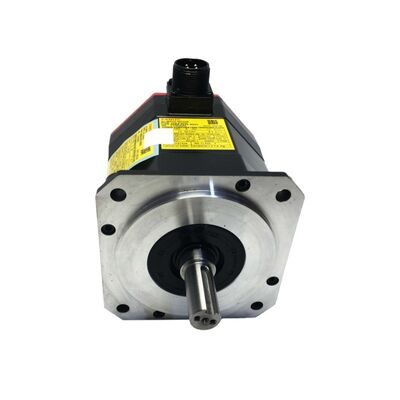

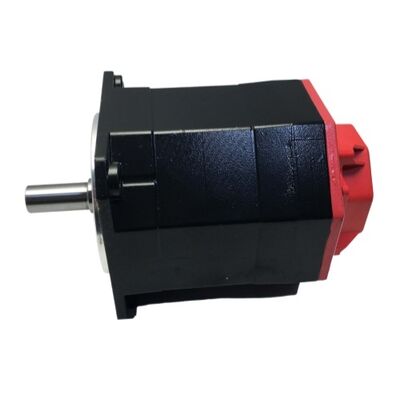

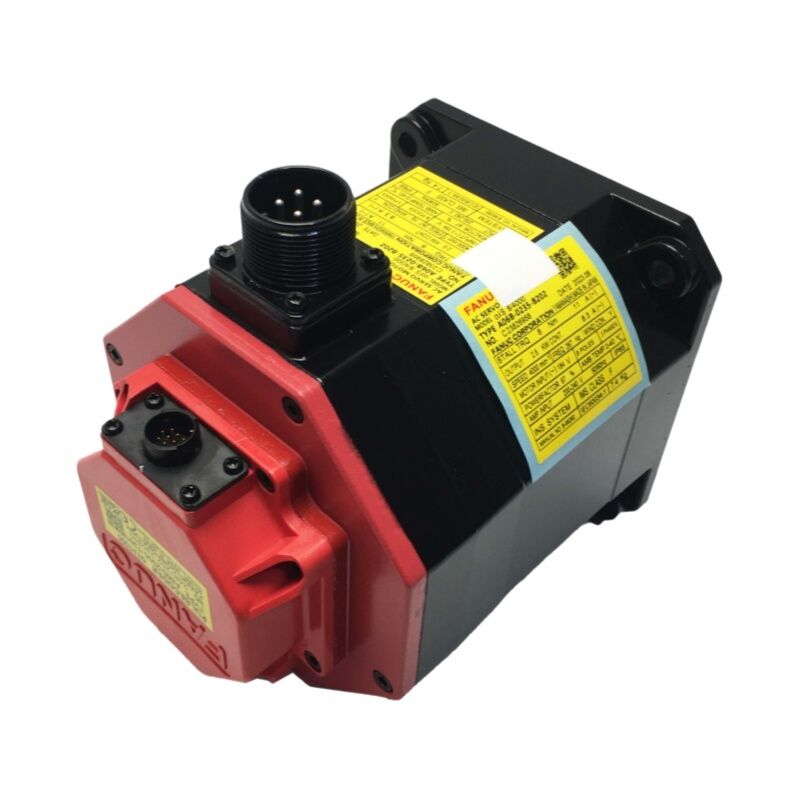

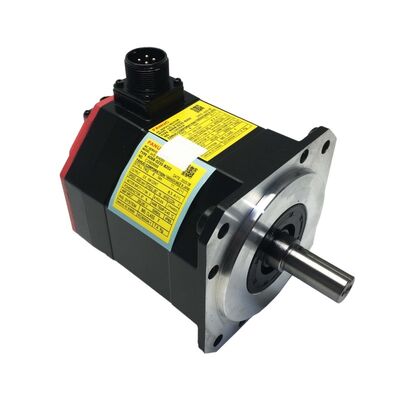

FANUC A06B-0235-B202 AC सर्वो मोटर
अल्फा iS 8/4000, 2.5kW, IP67 कीड शाफ्ट
ठोस टॉर्क, फील्ड में सिद्ध
जब सीएनसी एक्सिस को हजारों उत्पादन घंटों में विश्वसनीय प्रदर्शन की आवश्यकता होती है, तो मोटर का चयन महत्वपूर्ण हो जाता है। FANUC A06B-0235-B202 AC सर्वो मोटर अल्फा iS 8/4000 श्रृंखला से दुनिया भर में छोटे से मध्यम-प्रारूप मशीन टूल्स में सबसे व्यापक रूप से तैनात FANUC सर्वो मोटर्स में से एक का प्रतिनिधित्व करती है।
मुख्य विशिष्टताओं में शामिल हैं:2.5 kW रेटेड आउटपुट, 8 Nm स्टॉल टॉर्क, 4,000 RPM अधिकतम गति, और 11 A स्टॉल करंट। यह मोटर 3-फेज 184V पर 267Hz पर संचालित होती है जिसमें एम्पलीफायर इनपुट 200-230 VAC होता है। B202 वेरिएंट में एक कीवे के साथ सीधा शाफ्ट है, इसमें IP67 सुरक्षा रेटिंग (1 मीटर तक डूबने के लिए जल प्रतिरोधी) है, और इसमें उच्च-रिज़ॉल्यूशन स्थिति प्रतिक्रिया के लिए FANUC Alpha i A16000 पल्स कोडर (A860-2001-T321) शामिल है। इस कॉन्फ़िगरेशन में कोई एकीकृत ब्रेक शामिल नहीं है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| मॉडल |
अल्फा iS 8/4000 |
| रेटेड आउटपुट |
2.5 kW |
| स्टॉल टॉर्क |
8 Nm |
| अधिकतम गति |
4,000 RPM |
| स्टॉल करंट |
11 A |
| मोटर वोल्टेज |
3-फेज 184V / 267Hz |
| एम्पलीफायर इनपुट |
200-230 VAC, 3-फेज, 50/60Hz |
| एन्कोडर |
अल्फा i A16000 (A860-2001-T321) |
| शाफ्ट प्रकार |
कीवे के साथ सीधा |
| विद्युत चुम्बकीय ब्रेक |
शामिल नहीं |
| सुरक्षा रेटिंग |
IP67 |
| वाइंडिंग |
3-फेज Y-कनेक्टेड, 8-पोल |
| पावर फैक्टर |
97% |
IP67 सुरक्षा - सिर्फ एक रेटिंग से बढ़कर
B202 की IP67 रेटिंग अन्य A06B-0235 वेरिएंट पर पाई जाने वाली IP65 रेटिंग की तुलना में बेहतर सुरक्षा प्रदान करती है। जबकि IP65 कूलेंट स्प्लैश और निर्देशित पानी के जेट को संभालता है, IP67 एक मीटर तक अस्थायी विसर्जन को कवर करता है - सीएनसी वातावरण में महत्वपूर्ण सुरक्षा जहां कूलेंट की बाढ़ होती है और मोटर्स तरल संचय के संपर्क में आ सकती हैं।
B202 वेरिएंट पर अल्फा i A16000 पल्स कोडर प्रति क्रांति 16,000 पल्स प्रदान करता है, जो FANUC αi सर्वो एम्पलीफायर को टर्निंग, मिलिंग और मशीनिंग सेंटर अनुप्रयोगों में सटीक एक्सिस नियंत्रण के लिए आवश्यक रिज़ॉल्यूशन प्रदान करता है। यह एन्कोडर पीढ़ी FANUC CNC सिस्टम में निर्बाध एकीकरण सुनिश्चित करते हुए, αi एम्पलीफायरों के साथ FSSB (FANUC सीरियल सर्वो बस) पर मूल रूप से संचार करती है।
एप्लिकेशन संगतता
अल्फा iS 8/4000 श्रृंखला छोटे से मध्यम सीएनसी मशीन टूल्स के लिए डिज़ाइन की गई है - जिसमें लेथ, मशीनिंग सेंटर और मिलिंग मशीनें शामिल हैं जहां एक्सिस पावर की आवश्यकताएं 1.5 से 3 kW रेंज में आती हैं और रैपिड ट्रैवर्स दरें उच्च RPM रेंज में विश्वसनीय टॉर्क की मांग करती हैं।
B202 वेरिएंट पर कीड शाफ्ट शाफ्ट और कपलिंग के बीच सकारात्मक यांत्रिक इंटरलॉक सुनिश्चित करता है - इस मोटर के टॉर्क स्तरों पर आवश्यक है जिस पर यह संचालित होती है, जहां केवल घर्षण कपलिंग रिवर्सिंग लोड के तहत फिसलने का जोखिम उठाती हैं। सादे (गैर-कीड) शाफ्ट की आवश्यकता वाले अनुप्रयोगों के लिए, एक ही A06B-0235 परिवार के भीतर B100 और B200 वेरिएंट उस आवश्यकता को पूरा करते हैं।
अक्सर पूछे जाने वाले प्रश्न
A06B-0235-B202 और B100 या B502 जैसे अन्य B-suffix वेरिएंट के बीच क्या अंतर है?
सभी वेरिएंट 2.5 kW, 8 Nm, और 4,000 RPM विनिर्देशों के साथ समान अल्फा iS 8/4000 मोटर कोर साझा करते हैं। प्रत्यय कोड शाफ्ट प्रकार, ब्रेक समावेशन और एन्कोडर को परिभाषित करते हैं। B202 में एक कीड सीधा शाफ्ट, कोई ब्रेक नहीं, और IP67 सुरक्षा के साथ A16000 एन्कोडर है। B100 में एक सादा सीधा शाफ्ट है, जबकि B502 IP65 रेटेड है। हमेशा अपने मशीन की यांत्रिक और पर्यावरणीय आवश्यकताओं से मिलान करने के लिए प्रत्यय का मिलान करें।
यह मोटर किस FANUC एम्पलीफायर के लिए डिज़ाइन की गई है?
A06B-0235-B202 FANUC αi श्रृंखला सर्वो एम्पलीफायरों के लिए FSSB संचार का उपयोग करके डिज़ाइन की गई है। अल्फा i A16000 पल्स कोडर इन ड्राइव के साथ मूल रूप से संचार करता है। यह मोटर पुराने FANUC α (गैर-i) एम्पलीफायरों या अतिरिक्त इंटरफ़ेस हार्डवेयर के बिना गैर-FANUC ड्राइव के साथ सीधे संगत नहीं है।
सीएनसी इंस्टॉलेशन के लिए व्यावहारिक शब्दों में IP67 का क्या मतलब है?
IP67 प्रमाणन का मतलब है कि मोटर पूरी तरह से धूल-रोधी है और 1 मीटर की गहराई तक अस्थायी पानी के विसर्जन का सामना कर सकती है। सीएनसी वातावरण में, यह IP65 मानकों से परे कूलेंट की बाढ़ और स्प्लैश एक्सपोजर के खिलाफ व्यापक सुरक्षा प्रदान करता है। ध्यान दें कि शाफ्ट प्रवेश बिंदु और कनेक्टर मेटिंग चेहरे IP67 रेटिंग से बाहर हैं, जिसके लिए उचित केबल प्रबंधन की आवश्यकता होती है।
क्या एन्कोडर खराब होने पर A06B-0235-B202 की मरम्मत की जा सकती है?
हाँ। अल्फा iS श्रृंखला मोटर्स पर एन्कोडर प्रतिस्थापन FANUC-अधिकृत सेवा सुविधाओं और योग्य तृतीय-पक्ष दुकानों द्वारा की जाने वाली एक मानक मरम्मत है। A16000 पल्स कोडर को स्वतंत्र रूप से बदला जा सकता है। बेयरिंग प्रतिस्थापन और वाइंडिंग निरीक्षण भी सामान्य सेवा प्रक्रियाएं हैं। पूर्ण लोड-परीक्षणित मरम्मत आमतौर पर इस मोटर वर्ग के लिए नए प्रतिस्थापन की तुलना में अधिक लागत-दक्षता प्रदान करती है।
क्या A06B-0235-B202 अभी भी नया उपलब्ध है, या केवल नवीनीकृत के रूप में?
नई स्टॉक उपलब्धता क्षेत्रीय वितरण चैनलों और इस मोटर वेरिएंट के लिए FANUC की वर्तमान उत्पादन स्थिति पर निर्भर करती है। सीएनसी पार्ट्स मार्केट के माध्यम से नवीनीकृत और एक्सचेंज इकाइयां व्यापक रूप से उपलब्ध हैं और व्यावहारिक विकल्प प्रस्तुत करती हैं - बशर्ते विक्रेता पुष्टि कर सकें कि मोटर को संगत FANUC सिस्टम पर लोड-परीक्षण किया गया है, न कि केवल नेत्रहीन निरीक्षण या बेंच-संचालित किया गया है।
FANUC A06B-0235-B202 एक OEM प्रतिस्थापन घटक है। स्थापना से पहले अपनी मशीन के दस्तावेज़ीकरण के विरुद्ध एम्पलीफायर संगतता, शाफ्ट कॉन्फ़िगरेशन और एन्कोडर प्रकार को सत्यापित करें।
