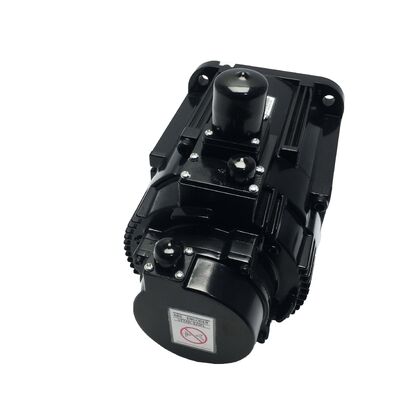

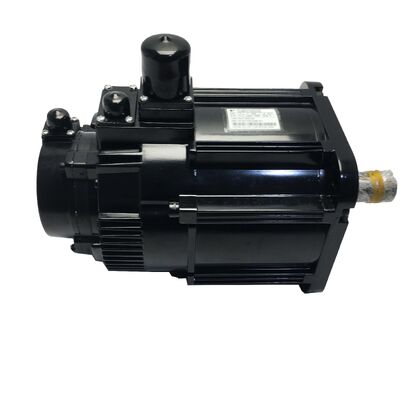

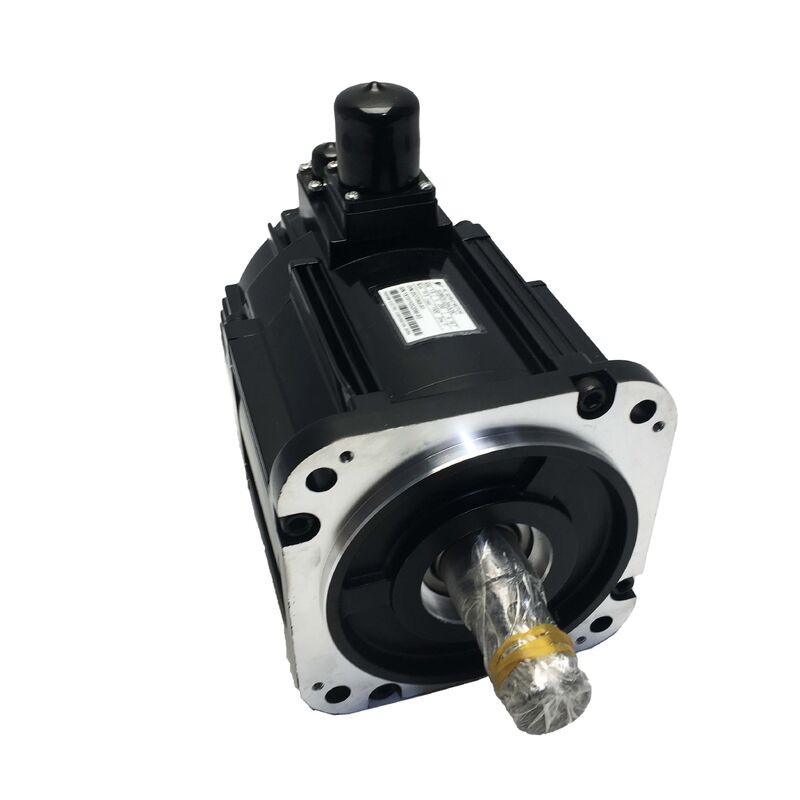

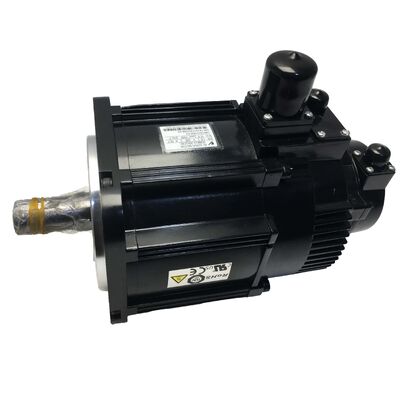

यास्कावा SGMGV-20A3C6C Σ-V सीरीज एसी सर्वो मोटर
1.8 kW, 20-बिट एन्कोडर, IP67, होल्डिंग ब्रेक - नया कारखाना सील
उत्पाद का अवलोकन
यास्कावा SGMGV-20A3C6C यास्कावा की Σ-V (सिग्मा-V) श्रृंखला से एक 1.8 kW AC सर्वो मोटर है, जिसे विशेष रूप से औद्योगिक मशीनरी में उच्च गति वाले फ़ीड अक्ष अनुप्रयोगों के लिए डिज़ाइन किया गया है।200 वीएसी आपूर्ति से संचालित और एक 20-बिट सच्चे पूर्ण सीरियल एन्कोडर की विशेषता, यह मोटर उच्च-रिज़ॉल्यूशन फीडबैक, IP67 पर्यावरण सील, और एक एकीकृत 24V डीसी होल्डिंग ब्रेक प्रदान करता है जो मांग वाले अक्ष ड्राइव अनुप्रयोगों के लिए है।
प्रमुख विनिर्देश
| नामित आउटपुट |
1.8 किलोवाट |
| विद्युत आपूर्ति वोल्टेज |
एसी 200 वी |
| एन्कोडर प्रकार |
20-बिट सच्चा पूर्ण सीरियल एन्कोडर |
| एन्कोडर रिज़ॉल्यूशन |
1,048,576 गिनती/आरवी |
| शाफ्ट विन्यास |
कीवे और थ्रेडेड एंड के साथ सीधा शाफ्ट |
| ब्रेक पकड़ना |
डीसी 24 वी |
| प्रवेश सुरक्षा |
IP67 (मानक) |
| श्रृंखला |
Σ-V (Sigma-V) - SGMGV प्रकार |
| आवेदन |
उच्च-गति फ़ीड अक्ष ड्राइव |
20-बिट पूर्ण एन्कोडर प्रौद्योगिकी
20-बिट सीरियल एन्कोडर 1,048,576 अनोखी स्थिति प्रति शाफ्ट मोड़ गणना, कम गति से गति को सुचारू, तंग स्थिति पकड़, और बहु-अक्ष इंटरपोलेशन पथों पर अधिक सटीक contouring सक्षम बनाता है।"सच्चे पूर्ण" विशेषता बैटरी बैकअप के बिना बिजली की रुकावट के माध्यम से शाफ्ट स्थिति डेटा को बरकरार रखता है, होमिंग चक्रों को समाप्त करना और स्टार्टअप समय को कम करना।
IP67 पर्यावरण संरक्षण
प्रत्येक SGMGV श्रृंखला मोटर में मानक के रूप में IP67 प्रवेश सुरक्षा शामिल है, जिसे 30 मिनट तक एक मीटर तक अस्थायी विसर्जन का सामना करने के लिए रेटेड किया गया है।यह सुरक्षा स्तर उच्च दबाव शीतलक प्रणालियों में स्थापना की अनुमति देता है, धुंध-भारी काटने वाले क्षेत्र, और अतिरिक्त संलग्नक के बिना धोने के वातावरण, मोटर जीवन को बढ़ाता है और रखरखाव को कम करता है।
पकड़े हुए ब्रेक सिस्टम
24 वी डीसी होल्डिंग ब्रेक विफलता-सुरक्षित वास्तुकला का पालन करता हैः स्प्रिंग-लागू किए गए जुड़ाव के साथ विद्युत रिलीज। ब्रेक स्वचालित रूप से बिजली की हानि, सर्वो अलार्म, या आपातकालीन स्टॉप पर संलग्न होता है,ऊर्ध्वाधर धुरी और गुरुत्वाकर्षण-भारित तंत्रों के लिए महत्वपूर्ण सुरक्षा प्रदान करना24 वी ब्रेक सप्लाई मानक मशीन नियंत्रण प्रणालियों के साथ आसानी से एकीकृत होती है।
शाफ्ट डिजाइन विशेषताएं
सीधी शाफ्ट में सकारात्मक यांत्रिक ड्राइव कनेक्शन के लिए एक मशीनीकृत कुंजी मार्ग और अक्षीय प्रतिधारण के लिए एक घुमावदार अंत छेद शामिल है।यह डिजाइन सदमे के भार के तहत विश्वसनीय टॉर्क ट्रांसमिशन सुनिश्चित करता है और बेल्ट-ड्राइव व्यवस्थाओं में रखरखाव को सरल बनाता है और पल्ली माउंट किए गए अनुप्रयोगों.
सिस्टम संगतता
यास्कावा Σ-V सीरीज के सर्वो ड्राइव (एसजीडीवी एम्पलीफायर रेंज) के साथ काम करने के लिए डिज़ाइन किया गया, यह मोटर कारखाने के विन्यस्त पहचान और ट्यूनिंग मापदंडों के साथ एक मिलान प्रणाली बनाता है।बहु-अक्ष प्रणालियों के लिए MECHATROLINK-II/III प्रोटोकॉल के साथ संगत, साथ ही स्टैंडअलोन अनुप्रयोगों के लिए एनालॉग और पल्स-ट्रेन कमांड इनपुट।
अक्सर पूछे जाने वाले प्रश्न
कौन सा सर्वो ड्राइव SGMGV-20A3C6C के साथ संगत है?
यह मोटर एसजीडीवी रेंज के यास्कावा Σ-V सीरीज के सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है, जिसे 1.8 किलोवाट आउटपुट रेटिंग और वर्तमान आवश्यकताओं के अनुरूप चुना गया है।
20-बिट एन्कोडर के लिए "सच्चे पूर्ण" का क्या अर्थ है?
सच्चे पूर्ण एन्कोडर एन्कोडर के भीतर शाफ्ट की स्थिति की जानकारी को भौतिक रूप से संग्रहीत करते हैं, जो होमिंग अनुक्रमों या बैटरी बैकअप आवश्यकताओं के बिना पावर-अप पर तत्काल स्थिति पढ़ने की अनुमति देता है।
क्या यह मोटर रखरखाव ब्रेक को सक्रिय किए बिना इस्तेमाल किया जा सकता है?
हां, ब्रेक एक अलग कार्य है जिसके लिए समर्पित 24 वी डीसी आपूर्ति की आवश्यकता होती है। हालांकि, ऊर्ध्वाधर धुरी या गुरुत्वाकर्षण-भारित तंत्रों के लिए, ब्रेक का उपयोग आवश्यक विफलता-सुरक्षित पकड़ क्षमता प्रदान करता है।
IP67 संरक्षण स्थापना और रखरखाव को कैसे प्रभावित करता है?
IP67 अतिरिक्त सुरक्षा के बिना शीतल द्रव-भारी वातावरण में स्थापना की अनुमति देता है, लेयरिंग संदूषण विफलताओं को कम करता है और मांग वाले औद्योगिक परिस्थितियों में मोटर सेवा जीवन का विस्तार करता है।
कुंजी मार्ग और घुमावदार शाफ्ट के अंत का क्या अर्थ है?
कुंजी मार्ग उच्च भार के तहत सकारात्मक टोक़ संचरण सुनिश्चित करता है, जबकि घुमावदार अंत बेल्ट ड्राइव और सुरक्षित घटक स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए अक्षीय प्रतिधारण की अनुमति देता है।
