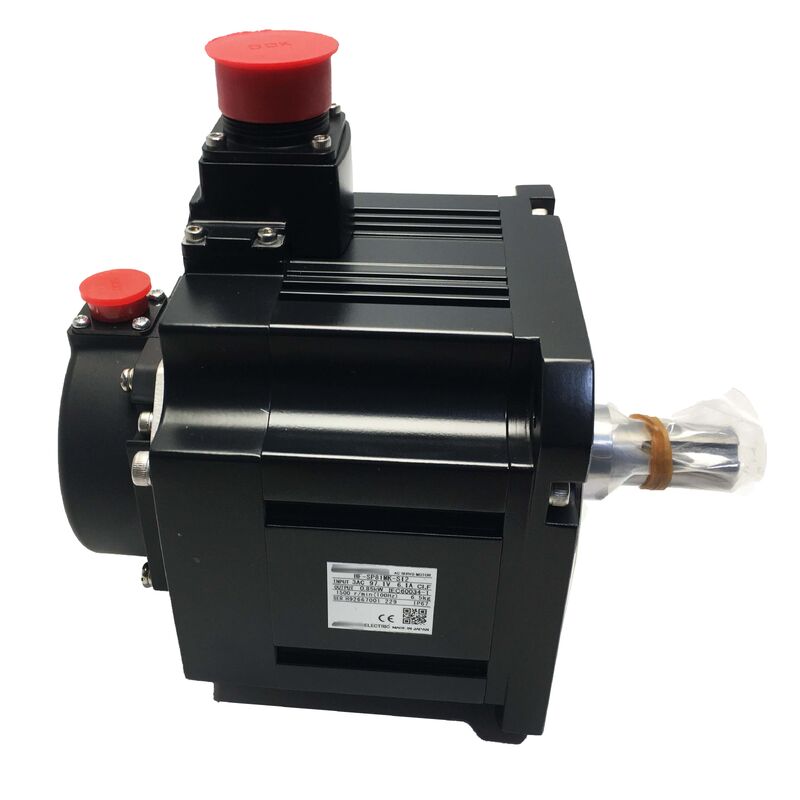

Mitsubishi HF-SP81MK-S12
850W, कुंजी शाफ्ट, ब्रेक, IP66 - मूल नया
उत्पाद का अवलोकन
Mitsubishi HF-SP81MK-S12 Mitsubishi Electric की MELSERVO-J3 श्रृंखला से 850W AC सर्वो मोटर है। यह मध्य फ्रेम,मध्यम जड़ता सर्वो मोटर सीएनसी मशीन टूल्स और औद्योगिक स्वचालन उपकरण में मांगी गई फ़ीड अक्ष और पोजिशनिंग आवश्यकताओं के लिए डिज़ाइन किया गया है.
यह संस्करण एक कुंजी शाफ्ट, एकीकृत होल्डिंग ब्रेक और IP66 पर्यावरण सील को जोड़ती है - यांत्रिक युग्मन अखंडता को संबोधित करना, विफलता-सुरक्षित स्थिति पकड़ना,और औद्योगिक संदूषण के खिलाफ सुरक्षा एक साथ.
8.12 एनएम निरंतर टॉर्क के साथ 1,000 आरपीएम नामित गति के साथ, यह एक कम गति, उच्च टोक़ मोटर है जिसे बल आउटपुट को बनाए रखने के लिए बनाया गया है।यह 200VAC वर्ग की आपूर्ति से संचालित होता है और इसमें एक 18-बिट पूर्ण एन्कोडर होता है जो 260सटीक पोजिशनिंग के लिए प्रति मोड़ 1,000 गिनती।
प्रमुख विनिर्देश
| पैरामीटर |
मूल्य |
| नामित आउटपुट |
850 W (0.85 kW) |
| नामित टोक़ |
8.12 एनएम |
| रेटेड करंट |
4.5 ए |
| आपूर्ति वोल्टेज |
200VAC वर्ग |
| नामित गति |
1,000 आरपीएम |
| एन्कोडर |
18-बिट पूर्ण (अंतर्निहित) |
| शाफ्ट विन्यास |
कुंजीबद्ध सीधी शाफ्ट |
| ब्रेक पकड़ना |
एकीकृत |
| प्रवेश सुरक्षा |
IP66 |
| फ्लैंज का आकार |
130 × 130 मिमी |
| श्रृंखला |
MELSERVO-J3 - HF-SP प्रकार |
| वजन |
5.44 किलो (11.99 पाउंड) |
| निर्माता की स्थिति |
बंद |
एचएफ-एसपी श्रृंखला - मध्यम जड़ता, उच्च टोक़
MELSERVO-J3 परिवार के भीतर HF-SP मोटर प्रकार मध्यम से उच्च प्रतिबिंबित भार जड़ता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां उच्च गति गतिशील प्रतिक्रिया पर निरंतर टॉर्क को प्राथमिकता दी जाती है।
1000 आरपीएम नामित गति पर, एचएफ-एसपी81 8.12 एनएम टॉर्क का उत्पादन करता है, जो मध्यम लीड पिच मानों वाली मशीनों पर सीधे बॉल स्क्रू युग्मन के लिए अच्छी तरह से मेल खाता है।यह अतिरिक्त गियर की आवश्यकता के बिना पर्याप्त रैखिक धक्का बल उत्पन्न करता है.
भारी धुरी के सवारियों के लिए, बड़ी कार्य तालिकाओं और ड्राइव के लिए, जिन्हें लोड के तहत न्यूनतम स्थिति विचलन की आवश्यकता होती है,एचएफ-एसपी के टोक़ घनत्व और जड़ता मिलान विशेषताओं सटीक मशीनिंग की मांगों की अक्ष कठोरता प्रदान करते हैं.
18-बिट पूर्ण एन्कोडर
प्रत्येक एचएफ-एसपी श्रृंखला मोटर में मानक के रूप में एक अंतर्निहित 18-बिट पूर्ण एन्कोडर शामिल है - स्टार्टअप पर होमिंग चक्र की आवश्यकता के बिना शाफ्ट रिवोल्यूशन प्रति 262,144 अद्वितीय स्थिति गिनती प्रदान करता है।
यह होमिंग रूटीन से गैर-उत्पादक समय की बचत को समाप्त करता है और पोजिशनिंग त्रुटियों को रोकता है जो कि पावर गुणवत्ता समस्याओं या अप्रत्याशित ई-स्टॉप के दौरान वृद्धिशील एन्कोडर सिस्टम के लिए संवेदनशील हैं।
उच्च रिज़ॉल्यूशन कम गति पर चिकनी इंटरपोलेशन का समर्थन करता है, जो बहु-अक्ष समोच्च कार्य पर सतह खत्म गुणवत्ता और उच्च चक्र अनुप्रयोगों में स्थिति सटीकता को सीधे प्रभावित करता है।
कुंजी शाफ्ट डिजाइन
कुंजी शाफ्ट मोटर शाफ्ट और संभोग युग्मन नाब या पल्ली के बीच सकारात्मक यांत्रिक ड्राइव कनेक्शन प्रदान करता है, सदमे के भार के तहत घूर्णन फिसलन को रोकता है, उच्च टोक़ की मांग को बनाए रखता है,और दिशा में बार-बार उलट.
मध्यम जड़ता वाले सीएनसी फ़ीड अक्षों के लिए जिसमें निरंतर द्विदिशात्मक स्थिति और आवधिक भारी कटौती शामिल है, कुंजी वाले शाफ्ट विश्वसनीय टोक़ संचरण के लिए उपयुक्त विनिर्देश है।
एकीकृत होल्डिंग ब्रेक और IP66 सुरक्षा
रखरखाव ब्रेक विफलता-सुरक्षित सिद्धांतों पर काम करता हैः जब ऊर्जा बंद हो जाती है, तो स्प्रिंग लागू की जाती है, सामान्य संचालन के दौरान विद्युत रूप से जारी की जाती है। बिजली के नुकसान, आपातकालीन स्टॉप या सर्वो अलार्म पर,ब्रेक स्वचालित रूप से शाफ्ट की स्थिति को बनाए रखने के लिए संलग्न होता है.
IP66 protection means the motor housing is fully sealed against dust and protected against powerful water jets from any direction - appropriate for machine tool environments with active coolant systems and high-pressure cleaning routines.
ड्राइव संगतता - MELSERVO-J3
HF-SP81MK-S12 को मित्सुबिशी के MR-J3 सीरीज के सर्वो एम्पलीफायर के साथ जोड़ा गया है। उचित ड्राइव चयन मोटर के 850W आउटपुट और 4.8W आउटपुट के लिए खाता है।5A रेटेड करंट - आम तौर पर MR-J3-70B या MR-J3-100B वर्धक वर्ग.
संचार इंटरफेस में बहु-अक्षीय प्रणालियों में उच्च गति फाइबर ऑप्टिक नेटवर्क कनेक्शन के लिए SSCNET III, साथ ही स्टैंडअलोन अनुप्रयोगों के लिए एनालॉग और पल्स-ट्रेन कमांड मोड शामिल हैं।
अक्सर पूछे जाने वाले प्रश्न
एचएफ-एसपी81एमके-एस12 के साथ कौन सा सर्वो ड्राइव संगत है?
इस मोटर को मित्सुबिशी MR-J3 श्रृंखला के सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है - विशेष रूप से 850W मोटर वर्ग के लिए MR-J3-70B या MR-J3-100B।J3 ड्राइव मूल रूप से HF-SP मोटर प्रकार और 18-बिट पूर्ण एन्कोडर इंटरफ़ेस का समर्थन करता है.
मोटर का उत्पादन बंद कर दिया गया है - क्या इसे वर्तमान मित्सुबिशी मॉडल से बदला जा सकता है?
हाँ, लेकिन एक प्रत्यक्ष प्लग-और-प्ले स्वैप के रूप में नहीं. समकक्ष वर्तमान पीढ़ी के मोटर्स समान टोक़ वर्ग साझा कर सकते हैं, लेकिन flange आयामों में भिन्न, शाफ्ट का आकार, कनेक्टर pinouts,और ड्राइव संगततानवीनीकृत एचएफ-एसपी81एमके-एस12 की खरीद में क्रॉस-जेनरेशन प्रतिस्थापन की तुलना में कम जोखिम और डाउनटाइम शामिल होता है।
मशीनिंग वातावरण में इस मोटर के लिए IP66 सुरक्षा का क्या अर्थ है?
IP66 का अर्थ है कि मोटर पूरी तरह से धूल से अछूता है और किसी भी दिशा से उच्च दबाव वाले पानी के जेट के खिलाफ संरक्षित है।और मोटर आवास में प्रवेश के बिना काटने के क्षेत्रों में तरल पदार्थ के लिए निरंतर जोखिम.
इस मोटर की नाममात्र 1,000 आरपीएम की गति क्यों है?
एचएफ-एसपी प्रकार मध्यम गतिहीनता, उच्च टोक़ मोटर मध्यम गति पर निरंतर बल उत्पादन के लिए अनुकूलित है।000 आरपीएम नामित गति प्रत्यक्ष जुड़ा हुआ गोलाकार स्क्रू ड्राइव के लिए उपयुक्त है जहां इस घूर्णन सीमा के भीतर तेजी से पार और काटने फीडर दर की आवश्यकताओं को पूरा किया जाता है.
प्रयुक्त HF-SP81MK-S12 के लिए कौन से निरीक्षण चरण सबसे महत्वपूर्ण हैं?
सबसे पहले ब्रेक का परीक्षण करें - पॉजिटिव शाफ्ट लॉक और साफ रिलीज़ की पुष्टि करते हुए आपूर्ति वोल्टेज लागू करें और रिलीज़ करें। संतुलन और पृथक्करण प्रतिरोध के लिए तीन-चरण घुमावदार प्रतिरोध को मापें।जंग या क्षति के लिए 18-बिट एन्कोडर कनेक्टर की जाँच करें, और शाफ्ट को मैन्युअल रूप से घुमाकर असर की स्थिति की जांच करें।
