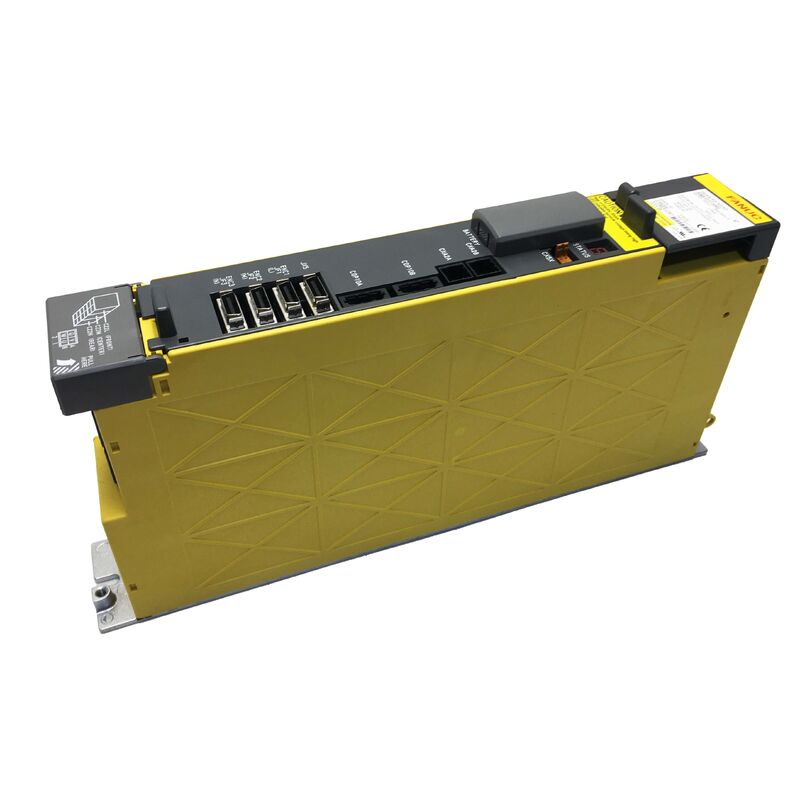

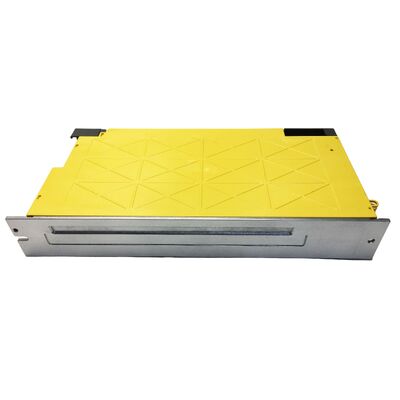

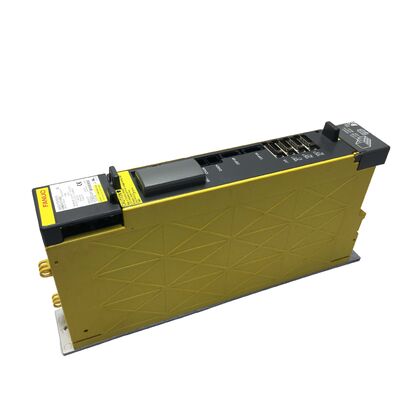

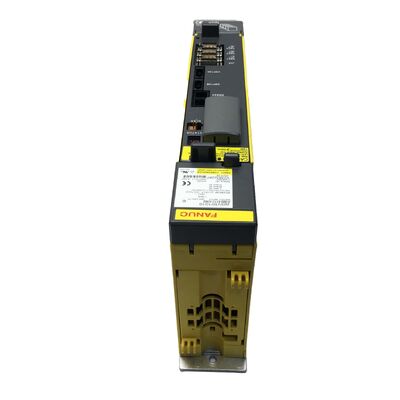

फैनुक A06B-6117-H302 | अल्फा आई 3-एक्सिस सर्वो एम्पलीफायर मॉड्यूल SVM3-10/10/10i HRV
उत्पाद पहचान
भाग संख्या: A06B-6117-H302
श्रृंखला: अल्फा आई (αi) सर्वो एम्पलीफायर मॉड्यूल
मॉडल: SVM3-10/10/10i HRV
विन्यास: तीन-एक्सिस -- L, M & N एक्स
स्थिति: नया / नवीनीकृत / विनिमय उपलब्ध
अवलोकन
फैनुक A06B-6117-H302, फैनुक के अल्फा आई (αi) सर्वो ड्राइव रेंज में सबसे छोटा ट्रिपल-एक्सिस सर्वो एम्पलीफायर है। यह SVM3-10/10/10i HRV मॉडल एक कॉम्पैक्ट मॉड्यूल से तीन स्वतंत्र सर्वो एक्स को चलाता है, जो 283-339V इनपुट और 240V आउटपुट पर प्रति एक्स (L, M और N) 3A तक रेटेड है।
केवल 60 मिमी कैबिनेट चौड़ाई पर कब्जा करते हुए, यह बड़े मॉड्यूल की तरह रियर-माउंटिंग हीटसिंक की आवश्यकता के बजाय कूलिंग पंखों के साथ एक आंतरिक हीटसिंक का उपयोग करता है। HRV पदनाम फैनुक के हाई रिस्पांस वेक्टर नियंत्रण एल्गोरिथम को इंगित करता है, जो पहले के अल्फा श्रृंखला ड्राइव की तुलना में तेज टॉर्क प्रतिक्रिया और तंग वेग नियंत्रण प्रदान करता है।
लगभग 2005 में इसके परिचय के बाद से, A06B-6117-H302 ने छोटे से मध्यम मशीनिंग केंद्रों, टर्निंग सेंटरों और मल्टी-एक्सिस उत्पादन मशीनों में एक महत्वपूर्ण स्थापित आधार बनाया है, जिन्हें एकल एम्पलीफायर स्लॉट से तीन-एक्सिस ड्राइव क्षमता की आवश्यकता होती है।
तकनीकी विनिर्देशपैरामीटर
मान
| भाग संख्या |
A06B-6117-H302 |
| मॉडल |
SVM3-10/10/10i HRV |
| एक्स की संख्या |
3 (L, M & N एक्स) |
| इनपुट वोल्टेज |
283-339V |
| आउटपुट वोल्टेज |
240V |
| निरंतर आउटपुट करंट |
3A प्रति एक्स |
| कुल शक्ति |
1.5 kW |
| कैबिनेट चौड़ाई |
60 मिमी |
| कूलिंग |
आंतरिक हीटसिंक + पंखे |
| नियंत्रण एल्गोरिथम |
HRV (हाई रिस्पांस वेक्टर) |
| ट्रांजिस्टर मॉड्यूल |
3 × 600V / 20A |
| पावर पीसीबी |
A16B-2203-0696 |
| नियंत्रण पीसीबी |
A20B-2101-004x (HRV सक्षम) |
| संगत मोटरें |
αi2/5000 से αi4/3000i AC सर्वो |
| संगत नियंत्रण |
फैनुक श्रृंखला 0i-C/D और संबंधित |
| श्रृंखला |
अल्फा आई (αi) -- A06B-6117 |
| कॉम्पैक्ट थ्री-एक्सिस डिज़ाइन लाभ |
SVM3-10/10/10i, αi सर्वो एम्पलीफायर परिवार में एंट्री-लेवल ट्रिपल-एक्सिस मॉड्यूल का प्रतिनिधित्व करता है। इसकी 60 मिमी कैबिनेट चौड़ाई तीन अलग-अलग सिंगल-एक्सिस एम्पलीफायरों को एक ही यूनिट में समेकित करती है, जिसमें साझा पावर सप्लाई इनपुट, साझा बस कैपेसिटेंस और सरलीकृत रखरखाव होता है।
यह कॉम्पैक्ट फॉर्म फैक्टर सीमित कैबिनेट स्पेस वाली मशीनों में महत्वपूर्ण फायदे प्रदान करता है, खासकर X, Y, और Z फीड ड्राइव को संभालते समय जो अधिकांश पोजिशनिंग कार्य करते हैं। 10/10/10 रेटिंग प्रत्येक एक्स पर 10-यूनिट करंट क्लास को इंगित करती है, जो मध्यम कटिंग लोड और जड़ता आवश्यकताओं के साथ αi2 और αi4 परिवारों में छोटी अल्फा आई सर्वो मोटरों के लिए उपयुक्त है।
|
HRV नियंत्रण प्रदर्शन लाभ
HRV (हाई रिस्पांस वेक्टर) नियंत्रण आर्किटेक्चर पहले के अल्फा श्रृंखला ड्राइव पर एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है। यह तकनीक उच्च-आवृत्ति वर्तमान नमूनाकरण और परिष्कृत वेक्टर एल्गोरिदम का उपयोग करती है ताकि प्रदान किया जा सके:
बेहतर गतिशील प्रदर्शन के लिए तेज टॉर्क प्रतिक्रिया
चिकनी संचालन के लिए कम गति पर कम वेग रिपल
- कटिंग संचालन के दौरान बढ़ी हुई गड़बड़ी अस्वीकृति
-
मशीन ऑपरेटरों के लिए, ये सुधार फिनिश पास के दौरान चिकनी एक्स गति, कम गति पर बेहतर गोलाकार इंटरपोलेशन सटीकता और कटिंग बल गड़बड़ी से त्वरित रिकवरी में तब्दील होते हैं। A20B-2101-004x नियंत्रण पीसीबी विशेष रूप से इस HRV क्षमता को सक्षम करता है।
- सिस्टम एकीकरण आर्किटेक्चर
A06B-6117-H302 एक पूर्ण फैनुक αi ड्राइव सिस्टम के हिस्से के रूप में संचालित होता है, जो एक अलग PSM (पावर सप्लाई मॉड्यूल) द्वारा संचालित होता है जो रेक्टिफाइड डीसी बस वोल्टेज प्रदान करता है। एक या दो PSM यूनिट साझा डीसी बस की आपूर्ति करते हैं जो ड्राइव स्टैक में सभी सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल को फीड करती है।
इनपुट वोल्टेज विनिर्देश (283-339V) PSM से डीसी बस वोल्टेज को संदर्भित करता है, न कि सीधे एसी मेन कनेक्शन को। फैनुक सीएनसी नियंत्रण से SSCNET III फाइबर-ऑप्टिक कनेक्शन सभी एक्स के लिए सर्वो कमांड और फीडबैक डेटा ले जाते हैं, जिसमें मॉड्यूल को एक उच्च-गति सीरियल नेटवर्क बनाने के लिए छोटी फाइबर लिंक के माध्यम से चेन किया जाता है।
सेवा जीवन और रखरखाव संबंधी विचार
फैनुक अल्फा आई ड्राइव को विस्तारित सेवा जीवन के लिए इंजीनियर किया गया है, जिसमें कई A06B-6117-H302 इकाइयां 2005 से दैनिक उत्पादन में बनी हुई हैं। सामान्य विफलता मोड में शामिल हैं:
ओवरहीटिंग की स्थिति के कारण कूलिंग पंखे की विफलता
स्थायी ओवरकरंट घटनाओं से ट्रांजिस्टर मॉड्यूल का क्षरण
- पावर ट्रांजिएंट्स या विस्तारित सेवा घंटों से नियंत्रण पीसीबी दोष
-
पंखे के निरीक्षण और प्रतिस्थापन पर ध्यान केंद्रित करने वाला निवारक रखरखाव सेवा जीवन को काफी बढ़ा सकता है। उत्पादन-महत्वपूर्ण मशीनों के लिए, एक एक्सचेंज यूनिट बनाए रखना या मरम्मत विशेषज्ञों के साथ संबंध स्थापित करना मॉड्यूल विफलता के बाद बहाली का सबसे तेज़ मार्ग प्रदान करता है।
- अक्सर पूछे जाने वाले प्रश्न
Q1: क्या A06B-6117-H302 स्वतंत्र रूप से काम कर सकता है, या इसे अन्य मॉड्यूल की आवश्यकता है?
मॉड्यूल को डीसी बस वोल्टेज प्रदान करने के लिए फैनुक PSM (पावर सप्लाई मॉड्यूल) और फैनुक सीएनसी नियंत्रण से SSCNET III फाइबर-ऑप्टिक कनेक्शन की आवश्यकता होती है। यह स्टैंडअलोन ड्राइव के रूप में काम नहीं कर सकता है और एक पूर्ण फैनुक αi सर्वो सिस्टम के भीतर एक घटक के रूप में कार्य करता है।
Q2: यदि A06B-6117-H302 में खराबी आती है तो क्या तीनों एक्स का क्या होता है?
एक मॉड्यूल-स्तरीय खराबी एक साथ तीनों एक्स (L, M, और N) को अक्षम कर देती है, जिससे आमतौर पर मशीन पूरी तरह से बंद हो जाती है। यह समेकित डिज़ाइन स्थान बचाता है लेकिन महत्वपूर्ण उत्पादन मशीनों के लिए परीक्षण किए गए स्पेयर या एक्सचेंज व्यवस्था बनाए रखने की आवश्यकता होती है।
Q3: यह मॉड्यूल किन सर्वो मोटरों को चलाने के लिए डिज़ाइन किया गया है?
SVM3-10/10/10i को छोटी अल्फा आई सर्वो मोटरों के लिए रेट किया गया है, आमतौर पर αi2/5000 से αi4/3000i क्लास तक। प्रति एक्स 10-यूनिट करंट रेटिंग मोटर आकार संगतता की ऊपरी सीमा निर्धारित करती है।
Q4: HRV का क्या मतलब है, और क्या यह प्रतिस्थापन मॉड्यूल की सोर्सिंग करते समय मायने रखता है?
HRV (हाई रिस्पांस वेक्टर) उन्नत वर्तमान नियंत्रण एल्गोरिथम को संदर्भित करता है जो बेहतर प्रदर्शन प्रदान करता है। प्रतिस्थापन की सोर्सिंग करते समय, सत्यापित करें कि मॉड्यूल में HRV-सक्षम नियंत्रण पीसीबी (A20B-2101-004x) है ताकि सुसंगत सर्वो प्रदर्शन बनाए रखा जा सके और संभावित ट्यूनिंग समस्याओं से बचा जा सके।
Q5: मैं कैसे बता सकता हूं कि A06B-6117-H302 खराब घटक है या समस्या ड्राइव सिस्टम में कहीं और है?
सर्वो मॉड्यूल खराब है यह निष्कर्ष निकालने से पहले, PSM डीसी बस वोल्टेज आउटपुट को सत्यापित करें और SSCNET फाइबर कनेक्शन का निरीक्षण करें। फैनुक सीएनसी ऑपरेटर पैनल पर प्रदर्शित विशिष्ट अलार्म कोड सबसे उपयोगी नैदानिक शुरुआती बिंदु प्रदान करते हैं, जो विशिष्ट ड्राइव और मोटर फॉल्ट श्रेणियों से मेल खाते हैं।
