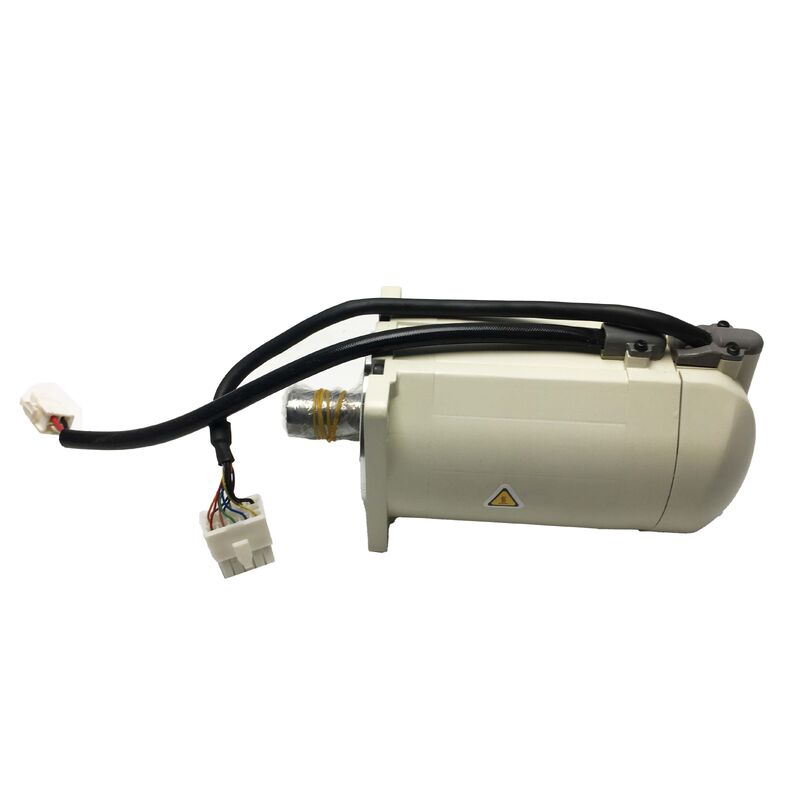

MSM082A1A PANASONIC AC सर्वो मोटर MSM082A1A नया कारखाना सील

Panasonic MSM082A1A | एसी सर्वो मोटर — 750W, 200V, 3000rpm, 2.39N·m, 2500 ppr इंक्रीमेंटल एन्कोडर, गोल शाफ्ट, IP65

अवलोकन

Panasonic MSM082A1A पैनासोनिक की MSM सीरीज़ का 750W लो-इनर्शिया एसी सर्वो मोटर है, जिसकी रेटिंग 200V और 3,000rpm है, जिसमें 2.39 N·m का निरंतर टॉर्क है। यह पैनासोनिक के MINAS सीरीज़ सर्वो ड्राइवर्स के साथ काम करता है और सीएनसी मशीन टूल्स, पैकेजिंग लाइन्स, असेंबली उपकरण और फैक्ट्री ऑटोमेशन सिस्टम की सटीक मोशन कंट्रोल मांगों के लिए डिज़ाइन किया गया है, जहाँ कॉम्पैक्ट, हाई-रिस्पॉन्स ड्राइव परफॉरमेंस की आवश्यकता होती है।MSM सीरीज़ उन अनुप्रयोगों को लक्षित करती है जहाँ लो रोटर इनर्शिया प्राथमिकता है — ऐसी मशीनें जिन्हें तीव्र त्वरण और मंदी चक्र, टाइट वेलोसिटी रेगुलेशन और अपेक्षाकृत हल्के मैकेनिकल लोड पर सटीक पोजिशनिंग की आवश्यकता होती है।

750W पर, लगभग तीन गुना रेटेड निरंतर मान के पीक टॉर्क के साथ, MSM082A1A त्वरण के दौरान होने वाली करंट की मांग की छोटी बर्स्ट को थर्मल लिमिट तक पहुंचे बिना संभालता है, जब तक कि ड्यूटी साइकिल RMS टॉर्क को रेटेड 2.39 N·m निरंतर रेटिंग के भीतर रखता है।

मोटर के पीछे लगा 2,500 ppr इंक्रीमेंटल एन्कोडर सर्वो ड्राइवर को क्वाड्रैचर A/B फेज़ और Z इंडेक्स पल्स फीडबैक प्रदान करता है।

3,000 rpm रेटेड स्पीड पर, यह एन्कोडर प्रति सेकंड 7,500 इंडेक्स पल्स और प्रति सेकंड लगभग 2.5 मिलियन A/B एज काउंट उत्पन्न करता है — अधिकांश सीएनसी और ऑटोमेशन अनुप्रयोगों में ड्राइवर के वेलोसिटी और पोजीशन कंट्रोल लूप के लिए पर्याप्त अपडेट डेंसिटी।

इंक्रीमेंटल फीडबैक प्रकार का मतलब है कि मशीन के सीएनसी या मोशन कंट्रोलर को उत्पादन शुरू होने से पहले एक्सिस की एब्सोल्यूट पोजीशन रेफरेंस को फिर से स्थापित करने के लिए पावर-अप पर एक रेफरेंस रिटर्न (जीरो रिटर्न) साइकिल की आवश्यकता होती है।

IP65 सुरक्षा के साथ, MSM082A1A किसी भी कोण से धूल और निर्देशित पानी की जेट से बचाता है, जिससे यह मशीन टूल वातावरण के लिए उपयुक्त है जहाँ कूलेंट मिस्ट, स्वार्फ-युक्त हवा और पानी या कंप्रेस्ड एयर से आवधिक सफाई सामान्य संचालन का हिस्सा हैं।

गोल शाफ्ट कॉन्फ़िगरेशन बिना कीवे के टाइमिंग बेल्ट, कपलिंग और पुली के साथ क्लीन कपलिंग प्रदान करता है जहाँ एक चिकनी बेलनाकार मेटिंग सतह को प्राथमिकता दी जाती है।

मुख्य विनिर्देश

पैरामीटर

MSM सीरीज़ के लो-इनर्शिया डिज़ाइन का मौलिक लाभ रिस्पॉन्स स्पीड है। सर्वो मोटर रोटर इनर्शिया सीधे निर्धारित करता है कि मोटर कितनी जल्दी एक्सेलेरेट और डीसेलेरेट होती है — कम इनर्शिया रोटर को स्पीड बदलने के लिए कम टॉर्क की आवश्यकता होती है, जिसका मतलब है तेज वेलोसिटी रिस्पॉन्स और टारगेट पोजीशन पर छोटा सेटलिंग टाइम।

प्रति मिनट सैकड़ों पैक का उत्पादन करने वाले पैकेजिंग उपकरण के लिए, या मशीनिंग ऑपरेशनों के बीच तेजी से टूल चेंज और पॉइंट-टू-पॉइंट मूवमेंट करने वाले सीएनसी एक्सिस ड्राइव के लिए, कम एक्सेलेरेशन और डीसेलेरेशन टाइम सीधे उच्च मशीन थ्रूपुट में तब्दील हो जाता है।

लो-इनर्शिया मोटरों के साथ ट्रेडऑफ़ मैकेनिकल रेजोनेंस के प्रति संवेदनशीलता है: जब लोड इनर्शिया रोटर इनर्शिया से बहुत बड़ा होता है, तो तेज रिस्पॉन्स उत्पन्न करने वाले सर्वो गेन सेटिंग्स मैकेनिकल ट्रांसमिशन में रेजोनेंस को उत्तेजित कर सकते हैं।

पैनासोनिक के संगत MINAS सर्वो ड्राइवर्स ऑटो-गेन ट्यूनिंग और नॉच फिल्टरिंग के माध्यम से इसे संबोधित करते हैं, जो कमीशनिंग इंजीनियर द्वारा मैन्युअल गेन ट्यूनिंग की आवश्यकता के बिना ड्राइव ट्रेन में मैकेनिकल रेजोनेंस फ्रीक्वेंसी की पहचान और दमन करते हैं।

एन्कोडर फीडबैक और कंट्रोल सिस्टम आवश्यकताएँ

MSM082A1A का 2,500 ppr इंक्रीमेंटल एन्कोडर वर्तमान MINAS A5 और A6 फैमिली मोटरों पर पाए जाने वाले 17-बिट (131,072 काउंट) और 20-बिट (1,048,576 काउंट) एब्सोल्यूट एन्कोडर की तुलना में एक पुरानी पीढ़ी का फीडबैक विनिर्देश है।

यह मोटर के मैकेनिकल प्रदर्शन को सीमित नहीं करता है, लेकिन यह सर्वो ड्राइवर के लिए उपलब्ध फाइन पोजीशन फीडबैक डेंसिटी को सीमित करता है।

सब-माइक्रोन पोजिशनिंग रेजोल्यूशन या बहुत स्मूथ लो-स्पीड ऑपरेशन की आवश्यकता वाले सीएनसी अनुप्रयोगों के लिए, 2,500 ppr एन्कोडर का उपयोग आमतौर पर एक क्वाड्रैचर डिकोडर के साथ किया जाता है जो ड्राइवर के भीतर उच्च प्रभावी रेजोल्यूशन के लिए 2,500 ppr सिग्नल को इंटरपोलेट करता है।

इंक्रीमेंटल एन्कोडर प्रकार का मतलब यह भी है कि सिस्टम में पावर-अप पर कोई एब्सोल्यूट पोजीशन मेमोरी नहीं होती है।

हर मशीन पावर साइकिल के बाद, टूल ऑफसेट और वर्कपीस कोऑर्डिनेट सिस्टम मान्य होने से पहले कंट्रोलर को एक रेफरेंस रिटर्न करना चाहिए — इस पीढ़ी की मशीनों के लिए एक मानक स्टार्टअप प्रक्रिया।

यह इंक्रीमेंटल-एन्कोडर सर्वो मोटरों से लैस मशीनों के लिए सामान्य व्यवहार है और मोटर या सिस्टम फॉल्ट का संकेत नहीं देता है।

IP65 पर्यावरण संरक्षण

MSM082A1A पर IP65 रेटिंग आंतरिक घटकों (6 = डस्ट-टाइट) के संपर्क से पूर्ण सुरक्षा और सभी दिशाओं से कम दबाव वाले पानी की जेट (5 = वाटर जेट) से सुरक्षा निर्दिष्ट करती है।

मशीन टूल सर्वो मोटर के लिए, यह सबसे आम पर्यावरणीय खतरों को कवर करता है: मशीनिंग ऑपरेशनों से पानी-घुलनशील कूलेंट मिस्ट, वर्कपीस लोडिंग/अनलोडिंग के दौरान कटिंग फ्लूइड स्प्रे, और मशीन टेबल को साफ करने से कूलेंट अवशेष।

मोटर का शाफ्ट सील और हाउसिंग निर्माण मशीन टूल ऑपरेशन की मानक स्थितियों में इस सुरक्षा को बनाए रखता है।

यह ध्यान रखना महत्वपूर्ण है कि IP65 विसर्जन को कवर नहीं करता है — मोटर को डुबोया नहीं जाना चाहिए या लगातार उच्च दबाव वाले पानी की सफाई के अधीन नहीं किया जाना चाहिए, जो IP65 परीक्षण स्थितियों से अधिक होगा।

विसर्जन या लगातार उच्च दबाव वाले वॉश-डाउन सुरक्षा की आवश्यकता वाले वातावरण के लिए, संगत पैनासोनिक MSM/MSMD IP67 वेरिएंट से IP67 या IP67-रेटेड मोटर उपयुक्त विनिर्देश होंगे।

संगत पैनासोनिक सर्वो ड्राइवर्स

MSM082A1A पैनासोनिक के MINAS सीरीज़ सर्वो ड्राइवर्स के साथ उपयोग के लिए डिज़ाइन किया गया है। 200V पर 750W मोटर के लिए, संगत ड्राइवर फ्रेम पैनासोनिक का MCDH-सीरीज़ ड्राइवर है (सिंगल/3-फेज़ 200V, 750W रेटेड)।

ड्राइवर और मोटर संयोजन के लिए एक मैचिंग एन्कोडर केबल, मोटर पावर केबल और अधिकांश इंस्टॉलेशन में, यदि एप्लिकेशन में बार-बार हाई-इनर्शिया डीसेलेरेशन साइकिल शामिल हैं तो एक ब्रेक रेसिस्टर की आवश्यकता होती है।

पैनासोनिक का PANATERM सेटअप सॉफ्टवेयर पैरामीटर सेटिंग, रियल-टाइम मॉनिटरिंग और कमीशनिंग के दौरान गेन एडजस्टमेंट के लिए अनुशंसित है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या MSM082A1A को एन्कोडर के लिए एक अलग पावर सप्लाई की आवश्यकता है?

नहीं। एन्कोडर की पावर सप्लाई सर्वो ड्राइवर से मोटर के एन्कोडर फीडबैक केबल के माध्यम से प्रदान की जाती है।

ड्राइवर एन्कोडर सप्लाई वोल्टेज (आमतौर पर 5V DC) आंतरिक रूप से उत्पन्न करता है और इसे निर्दिष्ट एन्कोडर कनेक्टर पिन के माध्यम से वितरित करता है।

किसी अलग एन्कोडर पावर सप्लाई की आवश्यकता नहीं है और न ही इसे कनेक्ट किया जाना चाहिए। मोटर में दो केबल कनेक्शन होते हैं: पावर केबल (U, V, W मोटर फेज प्लस ग्राउंड) और एन्कोडर केबल (सभी एन्कोडर सिग्नल और एन्कोडर सप्लाई)।

Q2: क्या MSM082A1A का उपयोग अन्य निर्माताओं के सर्वो ड्राइवर्स के साथ किया जा सकता है?

MSM082A1A पैनासोनिक MINAS सीरीज़ सर्वो ड्राइवर्स के लिए डिज़ाइन किया गया है और पैनासोनिक के मालिकाना एन्कोडर केबल कनेक्टर और सिग्नल प्रोटोकॉल का उपयोग करता है। इसे गैर-पैनासोनिक सर्वो ड्राइवर्स के साथ उपयोग करने के लिए आवश्यक है: ड्राइवर पर एक संगत 2,500 ppr इंक्रीमेंटल एन्कोडर इनपुट (A/B/Z डिफरेंशियल सिग्नल), पैनासोनिक एन्कोडर कनेक्टर से ड्राइवर के एन्कोडर कनेक्टर तक एक एडॉप्टर, और मोटर पैरामीटर (रेटेड करंट, रेटेड टॉर्क कांस्टेंट, इनर्शिया) को तीसरे पक्ष के ड्राइवर में मैन्युअल रूप से दर्ज किया जाना चाहिए।

यह तकनीकी रूप से संभव है लेकिन इसके लिए सावधानीपूर्वक पैरामीटर मिलान की आवश्यकता होती है और यह प्लग-एंड-प्ले प्रतिस्थापन नहीं है — आगे बढ़ने से पहले तीसरे पक्ष के ड्राइवर निर्माता के साथ संगतता की पुष्टि करें।

Q3: गोल शाफ्ट पर "नो कीवे" का क्या महत्व है, और लोड कैसे जोड़ा जाता है?

बिना कीवे वाला गोल शाफ्ट एक चिकना बेलनाकार शाफ्ट होता है। लोड कपलिंग घर्षण के माध्यम से प्राप्त की जाती है — एक टाइमिंग बेल्ट पुली, कपलिंग हब, या गियर को हब के क्लैंपिंग बोल्ट या एक अलग क्लैंपिंग रिंग से घर्षण बल का उपयोग करके शाफ्ट पर क्लैंप किया जाता है।

यह माउंटिंग विधि टॉर्क लोड को शाफ्ट परिधि के चारों ओर समान रूप से वितरित करती है बजाय इसके कि इसे कीवे पर केंद्रित किया जाए, और यह पुली या कपलिंग को शाफ्ट की प्रयोग करने योग्य लंबाई के साथ कहीं भी स्थित करने की अनुमति देती है बजाय इसके कि इसे एक निश्चित कीवे स्थिति द्वारा बाधित किया जाए।

सर्वो सिस्टम में उपयोग की जाने वाली अधिकांश कपलिंग शैलियों (जॉ कपलिंग, डिस्क कपलिंग, टाइमिंग पुली) के लिए, गोल शाफ्ट माउंटिंग पूरी तरह से मानक है और मोटर की रेटेड टॉर्क रेंज के भीतर टॉर्क ट्रांसमिशन को सीमित नहीं करती है।

Q4: MSM082A1A के लिए क्या रखरखाव अनुसूची की सिफारिश की जाती है?

पैनासोनिक निरंतर उत्पादन सेवा में मोटरों के लिए माउंटिंग फास्टनर टॉर्क और एन्कोडर केबल कनेक्टर सीटिंग के वार्षिक निरीक्षण की सिफारिश करता है।

बेयरिंग सेवा जीवन रेडियल और एक्सियल लोडिंग पर निर्भर करता है — शाफ्ट पर महत्वपूर्ण बेल्ट टेंशन के साथ अधिकतम गति के पास काम करने वाली मोटरों को हल्के लोड वाली मोटरों की तुलना में अधिक बार बेयरिंग निरीक्षण की आवश्यकता हो सकती है।

मोटर वाइंडिंग स्वयं रखरखाव-मुक्त हैं; यदि आवधिक इंसुलेशन परीक्षण के दौरान फ्रेम के प्रति इंसुलेशन प्रतिरोध स्वीकार्य स्तर से नीचे गिर जाता है तो मोटर प्रतिस्थापन या वाइंडिंग मरम्मत की वारंटी दी जाती है।

एन्कोडर में कोई उपयोगकर्ता-सेवा योग्य घटक नहीं हैं; यदि केबल और कनेक्टर निरीक्षण से हल नहीं होने वाले एन्कोडर संचार दोष विकसित होते हैं, तो एन्कोडर या मोटर प्रतिस्थापन उचित सेवा मार्ग है।

Q5: पैनासोनिक MINAS ड्राइवर पर MSM082A1A के फॉल्ट स्टेट में पहुंचने का संकेत देने वाले अलार्म की स्थिति क्या हैं?

पैनासोनिक MINAS ड्राइवर्स फ्रंट पैनल पर अल्फ़ान्यूमेरिक अलार्म कोड प्रदर्शित करते हैं।

मोटर से संबंधित सामान्य अलार्म में शामिल हैं: एर 16.0 (एन्कोडर संचार अलार्म — एन्कोडर केबल और कनेक्शन जांचें), एर 11.0 (ओवरस्पीड — मोटर अधिकतम स्पीड सेटिंग से अधिक हो गई), एर 18.0 (ओवरलोड — मोटर बहुत लंबे समय तक निरंतर रेटिंग से ऊपर टॉर्क पर संचालित हुई; मैकेनिकल बाइंडिंग या लोड के लिए अंडरसाइज़्ड मोटर की जांच करें), एर 13.0 (IPM ओवरहीट — ड्राइवर आउटपुट ट्रांजिस्टर ओवरहीट हो गया; ड्राइवर कूलिंग और परिवेश के तापमान की जांच करें), और एर 14.0 (मोटर ओवरहीट थर्मोस्टैट अलार्म, यदि मोटर थर्मल प्रोटेक्टर से लैस है)।

अलार्म इतिहास ड्राइवर में संग्रहीत होता है और रूट कॉज एनालिसिस का समर्थन करने के लिए PANATERM सॉफ्टवेयर या ड्राइवर के पैरामीटर डिस्प्ले के माध्यम से समीक्षा की जा सकती है।
