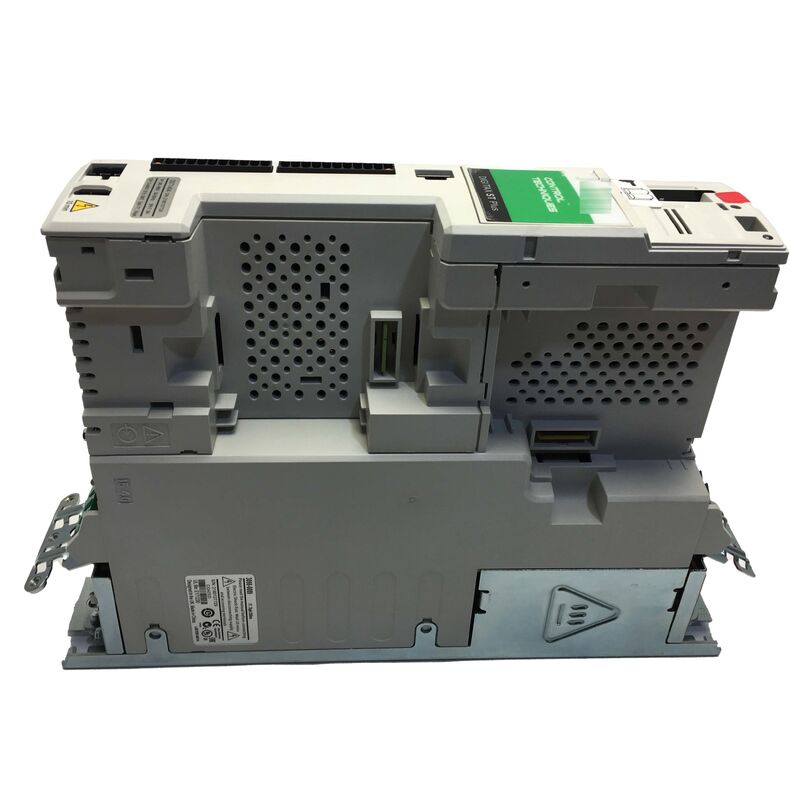

DST1404P Emerson Nidec DST1404P सर्वो ड्राइव नया कारखाना सील
नियंत्रण तकनीकें DST1404P∙∙ डिजिटेक्स एसटी प्लस सर्वो ड्राइव
380/480V 3-चरण, 5.9Arms निरंतर / 17.7Arms पीक, 4hp भारी शुल्क, एन्कोडर फीडबैक, एसएम विकल्प मॉड्यूल
अवलोकन
दनियंत्रण तकनीकें DST1404P380/480V, 5.9Arms रेटिंग पर Digitax ST कॉम्पैक्ट सर्वो ड्राइव का प्लस संस्करण है। इस पूर्ण कार्यक्षमता वाले मोशन कंट्रोलर में एक आवास है जो केवल 2.5 इंच चौड़ा है,इसे अपने वर्ग के सबसे कॉम्पैक्ट सर्वो ड्राइव में से एक बनाने के लिए बहु-अक्ष मशीन कोशिकाओं को ऑनबोर्ड प्रसंस्करण और ड्राइव-टू-ड्राइव संचार के साथ समन्वय करने में सक्षम.
The Digitax ST family differentiates itself from conventional servo drives by integrating varying levels of autonomous motion control capability directly into the drive hardware—not just the power electronics and feedback processing, लेकिन प्रोग्रामिंग वातावरण और अक्ष अनुक्रमण तर्क भी।
चार वेरिएंट (बेस, इंडेक्सर, प्लस, ईजीमोशन) एक ही भौतिक आवास और पावर सेक्शन साझा करते हैं, केवल अपने ऑनबोर्ड इंटेलिजेंस स्तर में भिन्न होते हैं।प्लस संस्करण स्वायत्त क्षमता के उच्चतम स्तर का प्रतिनिधित्व करता है, पूर्ण आईईसी 61131-3 प्रोग्रामिंग वातावरण को एम्बेड करता है और विकेंद्रीकृत वास्तुकला को सक्षम करता है जहां प्रत्येक ड्राइव अक्ष सहकर्मियों के साथ सिंक्रनाइज़ करते हुए अपना स्वयं का गति कार्यक्रम निष्पादित करता है।
5.9Arms निरंतर / 17.7Arms चोटी विनिर्देश का अर्थ है कि DST1404P छोटे फटकों के लिए अपने रेटेड निरंतर धारा के तीन गुना वितरित कर सकता है।यह पीक वर्तमान क्षमता निर्धारित करती है कि कैसे आक्रामक रूप से एक सर्वो अक्ष तेज और धीमा कर सकते हैंउच्च त्वरण स्थिति और तेजी से चक्र की गति की आवश्यकता अनुप्रयोगों के लिए आदर्श बनाता है।
प्रमुख विनिर्देश
| इनपुट |
तीन चरण, 380/480V AC ±10%, 50/60Hz |
| आउटपुट करंट (निरंतर) |
5.9 हथियार |
| आउटपुट करंट (पीक) |
17.7हथियार (300%) |
| पावर रेटिंग (हैवी ड्यूटी) |
4 hp |
| घोंसला |
IP20 |
| आयाम (H×W×D) |
12.7 "x2.5" x9.0" |
| वजन |
4.6 पाउंड |
| भिन्नता |
प्लस (पी) ️ बोर्ड मोशन कंट्रोलर |
| अंतर्निहित संचार |
CTNet, CTSync |
| स्मार्टकार्ड |
शामिल |
| प्रतिक्रिया |
एन्कोडर (अधिक, सिंकॉस, एनडीएटी, एसएसआई, एसएम के माध्यम से रिज़ॉल्वर) |
| कॉन्फ़िगरेशन सॉफ्टवेयर |
CTSoft / SyPTPro |
डिजिटेक्स एसटी प्लस ∙ ऑनबोर्ड मोशन कंट्रोलर और सीटीनेट
"प्लस" पदनाम DST1404P को ड्राइव में एम्बेडेड पूर्ण कार्यक्षमता IEC 61131-3 मोशन कंट्रोलर के साथ वैरिएंट के रूप में पहचानता है।नियंत्रक गति नियंत्रण के लिए PLCopen-अनुरूप गति समारोह ब्लॉक चलाता है, स्थिति नियंत्रण, होमिंग, इलेक्ट्रॉनिक गियर, और कैमिंग।
क्या प्लस Indexer संस्करण से अलग करता है CTNet और CTSync संचार का जोड़ है। CTNet नियंत्रण तकनीक की उच्च गति निर्धारक ड्राइव-टू-ड्राइव नेटवर्क है,5 एमबीटी/सेकंड तक की गति से चल रहा है और चक्र का समय 2 एमएस तक कम हैबहु-अक्षीय मशीनों में, सीटीनेट बाहरी पीएलसी प्रणालियों द्वारा बेजोड़ गति पर ड्राइवों के बीच स्थिति, वेग और सिंक्रनाइज़ेशन सेटपॉइंट ले जाता है।
CTSync ड्राइव के बीच हार्डवेयर स्तर की घड़ी सिंक्रनाइज़ेशन जोड़ता है, जिससे अक्षों को प्रिंटिंग में रजिस्टर नियंत्रण जैसे अनुप्रयोगों के लिए उप-मिलिसकंड टाइमिंग संबंधों को बनाए रखने की अनुमति मिलती है,उड़ती कतरनी सिंक्रनाइज़ेशन, या तन्यता से जुड़ा हुआ घुमाव।
SyPTPro प्रोग्रामिंग वातावरण मशीन अनुक्रमों, गति प्रोफाइल, I/O तर्क,एक एकल विकास उपकरण में सीटीनेट संचार.
एसएम विकल्प मॉड्यूल क्लिक-इन विस्तार
डिजीटाक्स एसटी ड्राइव एक एकल एसएम (सोल्यूशन मॉड्यूल) विकल्प मॉड्यूल को स्वीकार करता है जो बिना उपकरण के ड्राइव के विस्तार स्लॉट में क्लिप करता है।यह "क्लिक-इन" तंत्र ड्राइव के संचार इंटरफेस या ड्राइव प्रतिस्थापन के बिना I / O विस्तार के लिए क्षेत्र परिवर्तन की अनुमति देता है.
उपलब्ध एसएम मॉड्यूल में शामिल हैंः
- फील्डबस संचारःSM-PROFIBUS-DP, SM-DeviceNet, SM-CANopen, SM-EtherCAT, SM-INTERBUS, SM-Ethernet
- I/O विस्तारःSM-I/O प्लस (6 डिजिटल इन, 3 डिजिटल आउट, 2 एनालॉग इन/आउट), SM-I/O लाइट, SM-I/O 32
- प्रतिक्रिया इंटरफ़ेसःएसएम-एन्कोडर आउटपुट प्लस, एसएम-रिज़ॉल्वर
प्रत्येक Digitax ST के साथ दिया गया स्मार्टकार्ड SM मॉड्यूल विन्यास सहित पूर्ण ड्राइव पैरामीटर सेट संग्रहीत करता है। Swapping a drive in the field requires only inserting the SmartCard from the removed drive into the replacement—the replacement drive reads the SmartCard and adopts the original configuration automatically.
अक्सर पूछे जाने वाले प्रश्न
Q1: DST1404P में अंतर्निहित CTNet है. क्या CTNet का उपयोग करने के लिए एक अलग नेटवर्क इंटरफ़ेस मॉड्यूल की आवश्यकता है, या यह प्लस संस्करण के लिए मूल है?
CTNet और CTSync प्लस वेरिएंट के ऑनबोर्ड हार्डवेयर के लिए मूल हैं। कोई SM मॉड्यूल आवश्यक नहीं है। CTNet कनेक्टर ड्राइव के अंतर्निहित इंटरफ़ेस का हिस्सा है।DST1404P पर एसएम विकल्प स्लॉट विभिन्न विस्तार के लिए उपलब्ध है, आमतौर पर संयंत्र स्वचालन नेटवर्क से कनेक्शन के लिए एक फील्डबस इंटरफ़ेस जबकि CTNet ड्राइव-टू-ड्राइव समन्वय को संभालता है।
Q2: अतिरिक्त SM मॉड्यूल के बिना DST1404P किस प्रकार के मोटर फीडबैक का समर्थन करता है?
एसएम मॉड्यूल के बिना, डीएसटी1404पी का मूल प्रतिक्रिया इनपुट वृद्धिशील एन्कोडर (मार्कर चैनल के साथ अंतर टीटीएल/आरएस422 वर्ग) स्वीकार करता है, सिनकोस एन्कोडर (1वीपीपी अंतर साइन-कोसाइन),और पूर्ण एन्कोडर EnDat या SSI प्रोटोकॉल पर संवादरिज़ॉल्वर फीडबैक के लिए एसएम-रिज़ॉल्वर विकल्प मॉड्यूल की आवश्यकता होती है।
प्रश्न 3: ड्राइव 5.9Arms निरंतर और 17.7Arms चोटी पर रेटेड है। ड्राइव पीक करंट को कब तक बनाए रख सकता है?
पीक करंट की क्षमता हीटली ड्राइव के पावर इलेक्ट्रॉनिक्स और मोटर के घुमावदार तापमान वृद्धि दर से सीमित है।300% पीक-टू-कंटीन्यूइटी रेश्यो एक त्वरित पीक करंट को दर्शाता है जो आमतौर पर एकल त्वरण या विलंबता घटनाओं (मिनट के बजाय सेकंड) की अवधि के लिए बनाए रखा जाता हैदोहराए जाने वाले कार्य चक्रों के लिए, थर्मल मॉडलिंग से यह पुष्टि होनी चाहिए कि औसत हीटिंग नामित सीमाओं से अधिक नहीं है।
Q4: क्या DST1404P को वैकल्पिक कीपैड के बिना लैपटॉप से CTSoft का उपयोग करके कॉन्फ़िगर किया जा सकता है?
हाँ. सभी Digitax ST पैरामीटर ड्राइव के सामने के पैनल RJ45 प्रोग्रामिंग पोर्ट या अंतर्निहित RS485 इंटरफ़ेस से जुड़ा एक विंडोज पीसी पर चल रहे CTSoft सॉफ्टवेयर के माध्यम से एक्सेस और कॉन्फ़िगर किया जा सकता है.वैकल्पिक कीपैड कमीशन के दौरान सुविधाजनक सामने पैनल का उपयोग प्रदान करता है लेकिन आवश्यक नहीं है.
Q5: DST1404P को IP20 रेटिंग दी गई है। इसके लिए स्थापना वातावरण से क्या आवश्यकता है?
IP20 12.5 मिमी से बड़ी ठोस वस्तुओं के खिलाफ सुरक्षा प्रदान करता है, लेकिन पानी, तरल पदार्थ या ठीक धूल के खिलाफ कोई सुरक्षा प्रदान नहीं करता है।स्वच्छ आवरण ✓आमतौर पर IP54 या IP65 रेटेड नियंत्रण कैबिनेट ✓जहां आसपास का पैनल पर्यावरण संरक्षण प्रदान करता हैमशीन शीतलक, काटने के द्रव धुंध या किसी भी तरल पदार्थ के प्रत्यक्ष संपर्क की अनुमति नहीं है।
