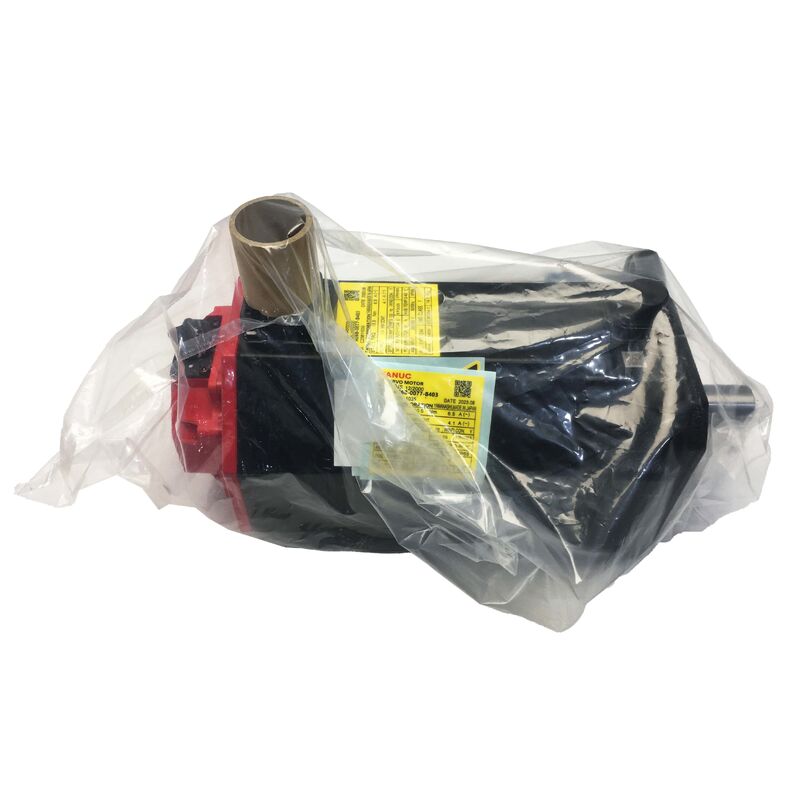

A06B-0077-B403 Fanuc इलेक्ट्रिक सर्वो मोटर A06B0077B403 नया मूल

FANUC A06B-0077-B403 βiS 12/2000 — FANUC की βi Standard श्रृंखला का 1.4kW AC सर्वो मोटर है, जो CNC मशीन टूल्स में सबसे व्यापक रूप से तैनात सर्वो मोटर परिवारों में से एक है, जिसका निर्माण 1990 के दशक के अंत से लेकर वर्तमान तक किया गया है।βiS श्रृंखला FANUC के सर्वो मोटर पोर्टफोलियो के लागत-प्रभावी, एप्लिकेशन-केंद्रित सदस्य के रूप में खुद को स्थापित करती है, जो CNC अक्ष ड्राइव के विशाल बहुमत के लिए विश्वसनीय, उच्च-प्रदर्शन सर्वो ड्राइव क्षमता प्रदान करती है।12/2000 पदनाम इस मोटर के प्रदर्शन बिंदु का वर्णन करता है: 12 βiS परिवार के भीतर मोटर का टॉर्क स्थिरांक पहचानकर्ता है, और 2000 RPM में रेटेड गति है।

10.5 N·m रेटेड टॉर्क और 2,000 RPM रेटेड गति पर, A06B-0077-B403 अपने 1.4kW को लगातार वितरित करता है — जिससे यह मध्यम आकार के मशीनिंग केंद्रों, टर्निंग सेंटरों और ग्राइंडिंग मशीनों पर CNC फीड अक्षों के लिए उपयुक्त हो जाता है।

मुख्य विनिर्देश

पैरामीटर

FANUC βiS श्रृंखला को अपने स्वयं के βi-सीरीज सर्वो एम्पलीफायरों के साथ सीधे एकीकरण के लिए डिज़ाइन करता है, जिसमें CNC सिस्टम मोशन कमांड प्रदान करता है और एम्पलीफायर स्थिति, गति और वर्तमान नियंत्रण लूप को निष्पादित करता है।

b128ia सीरियल एन्कोडर — प्रेसिजन फीडबैक

b128ia एन्कोडर पदनाम मोटर के पीछे के एंड कैप में निर्मित FANUC उच्च-रिज़ॉल्यूशन सीरियल एब्सोल्यूट या इंक्रीमेंटल एन्कोडर की पहचान करता है। FANUC β-सीरीज में सीरियल एन्कोडर एन्कोडर को सर्वो एम्पलीफायर के CN2 एन्कोडर कनेक्टर से जोड़ने वाली एक समर्पित फीडबैक केबल का उपयोग करते हैं।

24VDC इलेक्ट्रोमैग्नेटिक ब्रेक — ग्रेविटी और पोजिशनिंग होल्ड

B403 वेरिएंट में एक इंटीग्रल 24V DC ब्रेक शामिल है — मोटर हाउसिंग में निर्मित एक स्प्रिंग-एंगेज्ड इलेक्ट्रोमैग्नेटिक होल्डिंग ब्रेक। सामान्य सर्वो ऑपरेशन में, CNC ब्रेक कॉइल पर 24V DC लागू करता है, जिससे मुक्त रोटेशन के लिए फ्रिक्शन डिस्क जारी हो जाती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-0077-B403 के साथ कौन से FANUC सर्वो एम्पलीफायर संगत हैं?

पीढ़ी के β और βi के बीच भौतिक आयाम भिन्न होते हैं, और एन्कोडर प्रकार असंगत होते हैं। प्रत्यक्ष प्रतिस्थापन के लिए एक मिलान भौतिक माउंटिंग पैटर्न और एम्पलीफायर फर्मवेयर दोनों की आवश्यकता होती है जो b128ia एन्कोडर प्रोटोकॉल को स्वीकार करता है।

IP65 का मतलब है कि मोटर धूल-रोधी है और किसी भी दिशा से पानी की जेट से सुरक्षित है। CNC मशीन टूल अनुप्रयोगों में, यह कटिंग फ्लूइड कूलेंट स्प्रे और स्वार्फ के संपर्क को कवर करता है। अधिकांश मशीनिंग सेंटर और टर्निंग सेंटर इंस्टॉलेशन के लिए, उचित केबल सीलिंग के साथ IP65 पर्याप्त सुरक्षा है।

अलार्म 417 सर्वो एम्पलीफायर द्वारा पता लगाए गए ओवरकरंट स्थिति को इंगित करता है। मूल कारणों में शामिल हैं: मोटर वाइंडिंग शॉर्ट सर्किट, केबल इन्सुलेशन विफलता, सर्वो एम्पलीफायर पावर ट्रांजिस्टर विफलता, या सर्वो पैरामीटर त्रुटि। मोटर को एम्पलीफायर से अलग करें और प्रत्येक तत्व को अलग से जांचें।

होल्डिंग ब्रेक का परीक्षण अक्ष को एक ज्ञात स्थिति में कमांड करके, ब्रेक को संलग्न करके, और गुरुत्वाकर्षण के विरुद्ध अक्ष को स्थानांतरित करने का प्रयास करके किया जाता है। ब्रेक पहनने के संकेतों में शामिल हैं: सर्वो बंद होने के बाद अक्ष बहाव, ब्रेक चैटर या कंपन, जलने की गंध, और अलार्म 404 यदि सर्वो-ऑन ऑपरेशन के दौरान ब्रेक ड्रैग कर रहा है।
