| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Mitsubishi |
| प्रमाणन | CE RoHS |

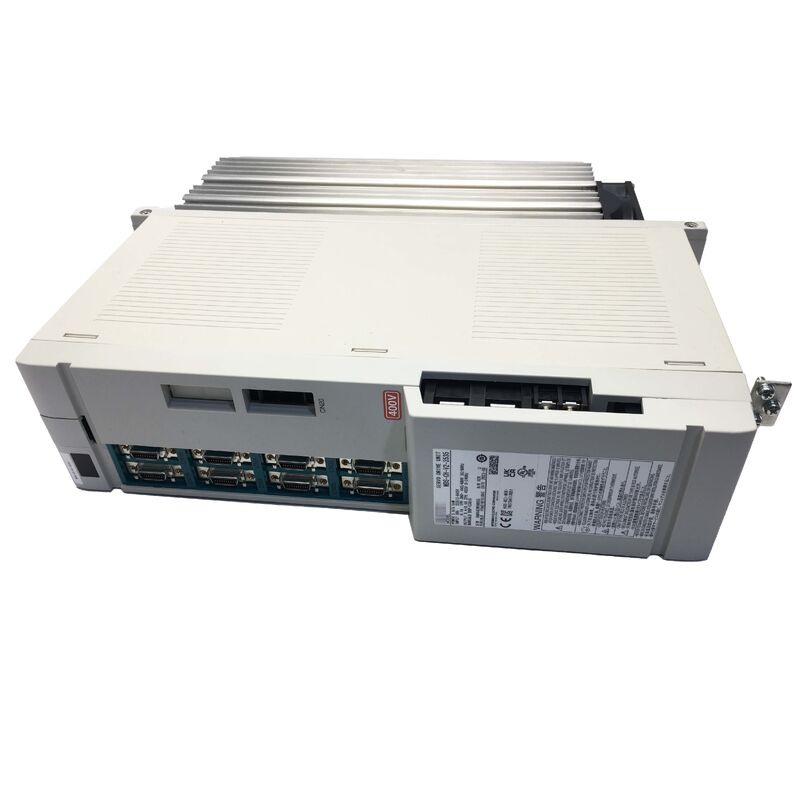

| मॉडल संख्या | एमडीएस-सीएच-वी2-3535 |
The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply bus"CH" पदनाम संयुक्त हाइब्रिड डिजाइन को दर्शाता हैः एक भौतिक ड्राइव कैबिनेट के भीतर प्रत्येक अक्ष चैनल के लिए अलग-अलग सर्वो एम्पलीफायर पीसीबी।
एमडीएस-सीएच-वी2-3535 एक ही इकाई में दो स्वतंत्र सर्वो अक्ष चैनलों को प्रदान करता है, जिनमें से प्रत्येक को 3.5 किलोवाट पर रेटेड किया जाता है। "वी 2" इसे एमडीएस-सीएच श्रृंखला के भीतर दूसरी पीढ़ी के सर्वो एम्पलीफायर के रूप में नामित करता है।
| पैरामीटर | मूल्य |
|---|---|
| कुल्हाड़ी | 2 (दो अक्ष) |
| अक्ष प्रति शक्ति | 3.5kW |
| कुल सर्वो पावर | 7 किलोवाट |
| इनपुट वोल्ट | 400 वी एसी |
| श्रृंखला | MDS-CH |
| एम्पलीफायर प्रकार | वी2 (सर्वो) |
| आवेदन | सीएनसी मशीन उपकरण |
एमडीएस-सीएच श्रृंखला मित्सुबिशी के ड्राइव सिस्टम आर्किटेक्चर के भीतर एकीकृत करती हैः
विद्युत आपूर्ति मॉड्यूल (MDS-CH-CV):एसी मेन को साझा डीसी बस में परिवर्तित करता है जो सिस्टम में सभी एमडीएस-सीएच सर्वो और स्पिंडल ड्राइव की आपूर्ति करता है।
सर्वो ड्राइव (MDS-CH-V):इन्वर्टर इकाइयां जो साझा डीसी बस से सर्वो मोटर्स को नियंत्रित करती हैं। एमडीएस-सीएच-वी 2-3535 इस परिवार में एक दो-चैनल सर्वो ड्राइव है।
स्पिंडल ड्राइव (MDS-CH-SP):इन्वर्टर इकाइयां जो धुरी मोटर्स को नियंत्रित करती हैं। एमडीएस-सीएच-एसपी-300 (नीचे वर्णित) एक ही सिस्टम परिवार में धुरी ड्राइव है।
एमडीएस-सीएच-वी2-3535 एसएससीएनईटी (सर्वो सिस्टम कंट्रोलर नेटवर्क) के माध्यम से मित्सुबिशी सीएनसी से जुड़ता है।
सीएनसी मशीनिंग सेंटर दोहरी धुरी प्रतिस्थापनःएक मित्सुबिशी सीएनसी मशीनिंग सेंटर में एमडीएस-सीएच-वी 2-3535 द्वारा सेवा की जाने वाली दो अक्षों पर सर्वो दोष विकसित होते हैं। प्रतिस्थापन दोनों प्रभावित अक्षों के लिए दो अक्ष सर्वो नियंत्रण को बहाल करता है।
सीएनसी ड्राइव सिस्टम चालू करना:एक नई मित्सुबिशी सीएनसी मशीन उपकरण स्थापित की जाती है। एमडीएस-सीएच-वी 2-3535 को मशीन के दो अक्ष चैनलों की सेवा करने वाले दोहरे सर्वो ड्राइव के रूप में कमीशन किया जाता है।
प्रश्न 1: मैं कैसे पहचान सकता हूँ कि मेरे सीएनसी सिस्टम में एमडीएस-सीएच-वी2-3535 द्वारा किन अक्षों की सेवा की जाती है?
प्रत्येक एमडीएस-सीएच ड्राइव के लिए अक्ष असाइनमेंट एसएससीएनईटी संचार श्रृंखला पर ड्राइव की स्थिति और मित्सुबिशी सीएनसी मापदंडों में कॉन्फ़िगर किए गए अक्ष पते सेटिंग्स से निर्धारित किया जाता है।जो भौतिक अक्षों MDS-CH-V2-3535 पर दो चैनलों के अनुरूप की पहचान करने के लिए सीएनसी के ड्राइव असाइनमेंट पैरामीटर तालिका या मशीन उपकरण के विद्युत दस्तावेज की जाँच करें.
Q2: क्या MDS-CH-V2-3535 के दोनों चैनल एक साथ काम कर सकते हैं?
हां. दोनों सर्वो अक्ष चैनल एक साथ और स्वतंत्र रूप से काम करते हैं, प्रत्येक सर्वो अपडेट दर पर अपनी गति और वर्तमान नियंत्रण लूप चलाता है।साझा डीसी बस एक ही समय में दोनों चैनलों की आपूर्ति करती है, जो सीएनसी इंटरपोलेशन द्वारा आदेशित समन्वित बहु-अक्षीय गति को सक्षम करता है।
Q3: यदि एक अक्ष चैनल विफल हो जाता है तो क्या होता है? क्या दूसरा चैनल काम करना जारी रखता है?
यह दोष के प्रकार पर निर्भर करता है। यदि दोष चैनल-विशिष्ट है (उदाहरण के लिए, एक अक्ष पर एक मोटर ओवरकंट्रेंट), दूसरा चैनल काम करना जारी रख सकता है जबकि दोषपूर्ण चैनल अलार्म में है।यदि दोष साझा पावर बस या SSCNET संचार को प्रभावित करता है, दोनों चैनलों को एक साथ प्रभावित किया जाता है। सीएनसी के अलार्म डिस्प्ले दोषपूर्ण चैनल और दोष प्रकार की पहचान करता है।
Q4: क्या MDS-CH-V2-3535 को बदलने के लिए सर्वो पैरामीटर बैकअप की आवश्यकता होती है?
दोनों अक्ष चैनलों के लिए सर्वो पैरामीटर Mitsubishi CNC के पैरामीटर मेमोरी में रहते हैं, ड्राइव यूनिट में नहीं। ड्राइव यूनिट को बदलने से संग्रहीत CNC पैरामीटर प्रभावित नहीं होते हैं।प्रतिस्थापन को स्थापित करने के बाद, सीएनसी चालू प्रारंभ अनुक्रम के दौरान नई ड्राइव इकाई में प्रासंगिक अक्ष मापदंडों को डाउनलोड करता है।
