परिवर्तनीय आवृत्ति इन्वर्टर
>
|
| उत्पत्ति के प्लेस | अमेरिका |
| ब्रांड नाम | AB |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 20G11ND011AA0NNNNN |

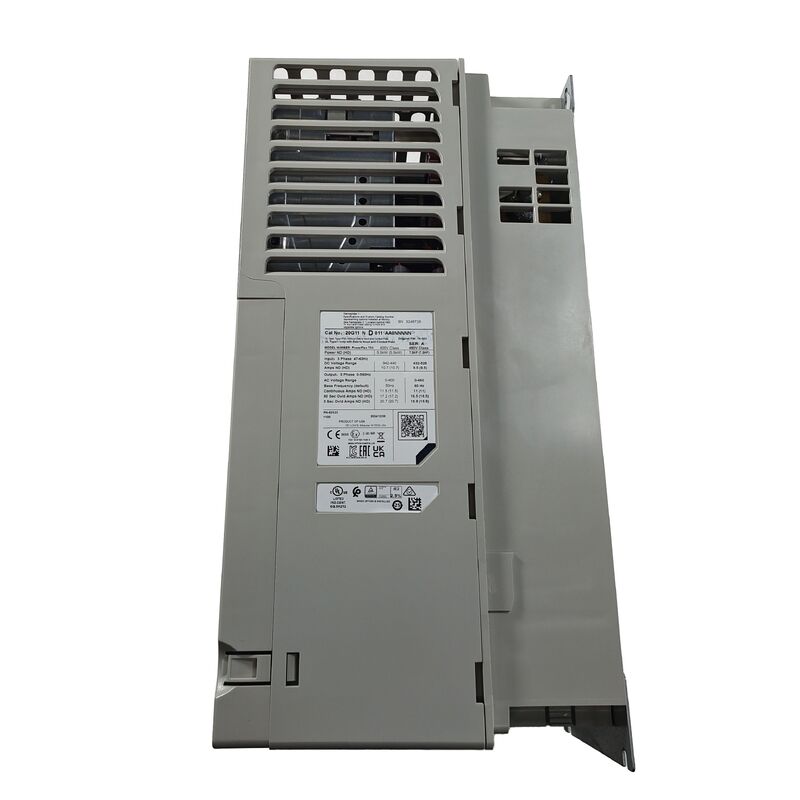

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power rating. खुला प्रकार के कैबिनेट विन्यास को एक कैबिनेट कैबिनेट के अंदर स्थापित करने के लिए डिज़ाइन किया गया है जो अंतिम पर्यावरण संरक्षण प्रदान करता है, आईपी 20 पर,उंगलियों के संपर्क और बड़ी ठोस वस्तुओं के प्रवेश से बचाता है लेकिन कैबिनेट के बाहर धूल या नमी के प्रत्यक्ष संपर्क के लिए नामित नहीं है.
एकीकृत डीबी (गतिशील ब्रेक) ट्रांजिस्टर एक महत्वपूर्ण शामिल विशेषता हैः this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.
| पैरामीटर | मूल्य |
|---|---|
| वोल्टेज | 480 वी एसी, 3-चरण |
| आउटपुट करंट | 11A |
| शक्ति रेटिंग | 10HP |
| इनपुट आवृत्ति | 50/60 हर्ट्ज |
| घोंसला | खुला प्रकार |
| आईपी रेटिंग | IP20 |
| शीतलन | मजबूर हवा |
| ऑपरेटिंग टेम्प. | 0°C से 40°C |
| भंडारण तापमान. | -40°C से +70°C |
| आर्द्रता | 5~95% नॉन कंडेनसिंग |
| वजन | 10.00 पाउंड (4.54 किलोग्राम) |
"खुला प्रकार" पदनाम यह परिभाषित करता है कि यह ड्राइव वास्तविक मशीन या पैनल में कैसे स्थापित और संरक्षित किया जाता हैः
कैबिनेट की स्थापना की आवश्यकताःAn open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, कैबिनेट के दरवाजे और सील के साथ स्थापना वातावरण के लिए उपयुक्त वास्तविक प्रवेश सुरक्षा प्रदान करते हैं।
IP20 रेटिंगःकैबिनेट के अंदर,ड्राइव में ही IP20 रेटिंग है जो 12 मिमी से बड़ी ठोस वस्तुओं (फिंगर-सुरक्षित) से सुरक्षा प्रदान करती है लेकिन धूल के संचय या किसी भी नमी के प्रवेश के खिलाफ कोई सुरक्षा प्रदान नहीं करती हैचारों ओर के कैबिनेट को जो भी अतिरिक्त पर्यावरण संरक्षण की आवश्यकता होती है, उसे प्रदान करना चाहिए।
लागत और पदचिह्न लाभःOpen-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.
सामान्य औद्योगिक मोटर गति नियंत्रणःपंप, पंखे, कन्वेयर और सामान्य सामग्री हैंडलिंग उपकरण जिनमे 10HP की शक्ति वर्ग में तीन-चरण प्रेरण मोटर्स का उपयोग किया जाता है, जिन्हें परिवर्तनीय गति के संचालन की आवश्यकता होती है।
तेजी से मंदी की आवश्यकता वाले अनुप्रयोगों के लिएःमशीन धुरी, अनुक्रमण उपकरण और प्रक्रिया उपकरण जहां मोटर की मंदी का समय चक्र समय का एक महत्वपूर्ण हिस्सा है, गतिशील ब्रेक क्षमता से लाभान्वित होता है।
ओवरहाल लोड अनुप्रयोगःलिफ्ट, लिफ्ट, रिवाइंड/अनवाइंड स्टेशन,और अन्य अनुप्रयोगों में जहां लोड मोटर को आदेशित गति से अधिक तेजी से चला सकता है, जिसके लिए गतिशील ब्रेकिंग फ़ंक्शन को परिणामी पुनर्योजी ऊर्जा का प्रबंधन करने की आवश्यकता होती है.
पैनल-माउंटेड ओईएम मशीन नियंत्रणःमशीन बिल्डर नियंत्रण कैबिनेट जहां ओपन-टाइप ड्राइव अन्य नियंत्रण घटकों के साथ एक कस्टम कैबिनेट डिजाइन में एकीकृत है।
प्रश्न 1: यह क्या निर्धारित करता है कि किसी विशिष्ट स्थापना के लिए सीएम जंपर को स्थापित या हटाया जाना चाहिए?
सीएम जंपर कॉन्फ़िगरेशन सुविधा के विद्युत वितरण प्रणाली ग्राउंडिंग प्रकार पर निर्भर करता है। ग्राउंडिंग (टीएन-एस, टीएन-सी-एस, या टीटी) सिस्टम आमतौर पर जंपर स्थापित कॉन्फ़िगरेशन का उपयोग करते हैं क्योंकि शिप किया जाता है. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault tripsड्राइव के इंस्टॉलेशन मैनुअल से परामर्श करें और चालू करने से पहले साइट के इलेक्ट्रिकल इंजीनियर के साथ सुविधा के वितरण प्रणाली प्रकार की पुष्टि करें।
Q2: क्या एक अलग ब्रेक प्रतिरोध की आवश्यकता है या ड्राइव में एक आंतरिक रूप से शामिल है?
The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.
Q3: क्या यह ड्राइव एक वेंटिलेटेड कैबिनेट में स्थापित किया जा सकता है क्योंकि इसकी मजबूर हवा शीतलन डिजाइन है?
नहीं ️ जबरदस्ती हवा से ठंडा ड्राइव के लिए ऑपरेशन के दौरान उत्पन्न गर्मी को हटाने के लिए कैबिनेट के माध्यम से पर्याप्त वायु प्रवाह की आवश्यकता होती है।कैबिनेट में फ़िल्टर्ड इनलेट/एक्सैज के साथ वेंटिलेशन ओपनिंग या कैबिनेट कूलिंग फैन/एयर कंडीशनिंग सिस्टम होना चाहिए, जिसका आकार पूर्ण भार पर ड्राइव के हीट डिस्पैशन के लिए है।. एक सील, अवेंटिलेटेड आवरण में एक मजबूर हवा से ठंडा ड्राइव स्थापित करने से ड्राइव को ओवरहीट और लोड के तहत विफलता का कारण बन जाएगा, या समय के साथ कम विश्वसनीयता के साथ काम करेगा।
Q4: स्थापना योजना के लिए 0°C से 40°C तक के ऑपरेटिंग तापमान रेंज का क्या महत्व है?
0°C से 40°C के दायरे में ड्राइव के स्थान पर प्रत्यक्ष रूप से परिवेश के वायु तापमान को परिभाषित किया जाता है, सामान्य कमरे का तापमान नहीं, बल्कि ड्राइव कैबिनेट के आसपास का वास्तविक वायु तापमान,जो खराब वेंटिलेशन वाले अलमारियों में या कई गर्मी उत्पन्न करने वाले घटकों वाले अलमारियों में ऊंचा किया जा सकता है. उन संयंत्रों के लिए जहां घने घटक पैकिंग, अपर्याप्त कैबिनेट वेंटिलेशन के कारण कैबिनेट का परिवेश तापमान 40°C से अधिक हो सकता है,या गर्म औद्योगिक परिवेशों में ️ अतिरिक्त कैबिनेट शीतलन या एक गिराया वर्तमान रेटेड ड्राइव को अपने नामित परिचालन सीमा के भीतर रखने के लिए योजना बनाई जानी चाहिए.
