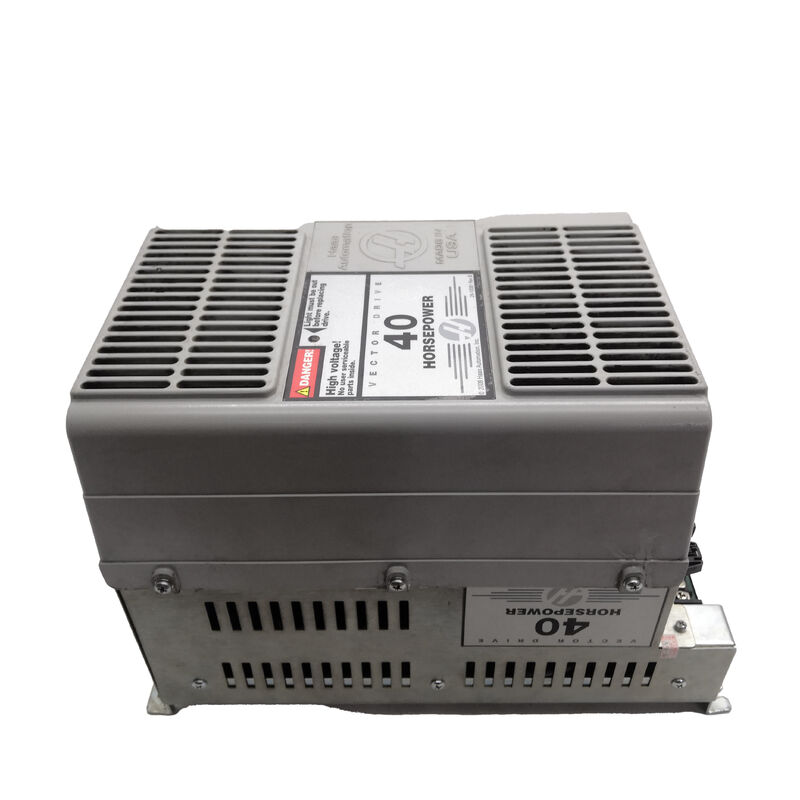

40HP चर आवृत्ति इन्वर्टर HAAS वेक्टर ड्राइव 29-10081

हास ऑटोमेशन 29-10081∙ 40 एचपी वेक्टर ड्राइव ∙ 230 वी एसी इनपुट / 325 वी डीसी से सर्वो / बंद

40 एचपी वेक्टर ड्राइव एक हास मशीनिंग सेंटर का पावर हार्ट

The 29-10081 is Haas Automation's 40 HP vector drive — the power electronics module that takes 230V AC mains input and produces 325V DC to supply the servo amplifiers driving the axis motors and spindleहास सीएनसी मशीनिंग सेंटर में, वेक्टर ड्राइव केंद्रीय शक्ति रूपांतरण चरण है। प्रत्येक सर्वो-ड्राइव अक्ष और धुरी मोटर इस ड्राइव द्वारा उत्पादित डीसी बस से अपनी ऑपरेटिंग शक्ति प्राप्त करता है।

Vector drive control (flux vector control) maintains precise control over the spindle motor's speed and torque without requiring a speed feedback device on the motor — the drive calculates the required current vector in real time from motor model equations40 एचपी पर, 29-10081 हास मध्य श्रेणी के ऊर्ध्वाधर मशीनिंग केंद्रों के धुरी शक्ति वर्ग को कवर करता है जहां उच्च धुरी गति पर निरंतर भारी काटने के लिए विश्वसनीय, नियंत्रित शक्ति वितरण की आवश्यकता होती है।

Rev B पदनाम आधार 29-10081 डिजाइन के हार्डवेयर संशोधन की पहचान करता है। हास ने विश्वसनीयता में सुधार या घटक अपडेट को शामिल करने के लिए संशोधन-स्तर के परिवर्तन किए।दोनों आधार और रेव बी संस्करण एक ही मशीन स्थापना के लिए सेवा; आदेश देते समय ड्राइव के लेबल से पुष्टि करें कि कौन सा संशोधन स्थापित है।

प्रमुख विनिर्देश

विफलता के पैटर्न और मरम्मत की अर्थव्यवस्था

वेक्टर ड्राइव दो व्यापक तंत्रों के माध्यम से विफल हो जाते हैं। पावर स्टेज विफलताएं क्षतिग्रस्त आईजीबीटी, विफल रेक्टिफायर पुलों,या विफल डीसी बस कंडेनसर ️ घटक-स्तर के दोष हैं जिन्हें प्रशिक्षित मरम्मत केंद्र सीधे निदान और मरम्मत करते हैंनियंत्रण बोर्ड की खराबी ∙ विफल गेट ड्राइवर आईसी, क्षतिग्रस्त डीएसपी नियंत्रण सर्किट, या ड्राइव के नियंत्रण खंड के भीतर बिजली की आपूर्ति की खराबी ∙ भी मरम्मत योग्य हैं लेकिन अधिक विशेष उपकरण की आवश्यकता होती है।

क्योंकि 29-10081 का उत्पादन बंद कर दिया गया है, मरम्मत अक्सर एक नई इकाई के सोर्सिंग की तुलना में अधिक आर्थिक और रसद व्यावहारिक है।हास मशीन एक कार्यात्मक वेक्टर ड्राइव के बिना संचालित नहीं कर सकते हैं एक विफल 29-10081 पूरी तरह से मशीन बंद कर देता हैविशेषज्ञ हास ड्राइव मरम्मत प्रदाताओं के पास इस विशिष्ट ड्राइव के लिए कॉन्फ़िगर किए गए परीक्षण जुड़नार होते हैं और वे वापसी से पहले यथार्थवादी भार स्थितियों में मरम्मत की गई इकाई का सत्यापन कर सकते हैं।

जब ड्राइव विफल हो जाता है, तो हास नियंत्रण पर प्रदर्शित सभी अलार्म कोड, विफलता की स्थिति (कट के दौरान लोड, निष्क्रिय, चालू होने पर) रिकॉर्ड करें,और ड्राइव चेहरे पर किसी भी संकेतक एल ई डी की स्थिति इसे हटाने से पहलेयह जानकारी मरम्मत केंद्र को दोष को पुनः प्रस्तुत करने और मरम्मत के बाद इसे साफ करने की पुष्टि करने में सक्षम बनाती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 29-10081 वेक्टर ड्राइव वास्तव में एक हास मशीन में क्या शक्ति देता है?

यह ड्राइव 230V एसी मेन वोल्टेज को 325V डीसी बस वोल्टेज में परिवर्तित करता है। यह डीसी बस सीधे सर्वो एम्पलीफायर मॉड्यूल को संचालित करती है जो सभी अक्ष मोटर्स (एक्स, वाई, जेड, और अतिरिक्त अक्ष) और धुरी मोटर को संचालित करती है।सभी मशीन गति ️ धुरी की स्थिति और धुरी घूर्णन ️ इस ड्राइव के कार्यात्मक होने और सही डीसी बस वोल्टेज का उत्पादन करने पर निर्भर करता है.

प्रश्न 2: हास मशीन में वेक्टर ड्राइव की खराबी दिखाई देती है और यह नहीं चलेगी। क्या ड्राइव हमेशा इसका कारण है?

हमेशा नहीं. वेक्टर ड्राइव दोष एक विफल मोटर, एक क्षतिग्रस्त मोटर केबल के कारण एक शॉर्ट, एक विफल सर्वो एम्पलीफायर DC बस लोड करने, या एसी इनपुट आपूर्ति के साथ एक समस्या से भी ट्रिगर किया जा सकता है।ड्राइव निकालने से पहले, ड्राइव टर्मिनलों पर एसी इनपुट वोल्टेज की पुष्टि करें और क्षति के लिए सभी मोटर पावर केबलों की दृश्य निरीक्षण करें। यदि दोष केवल एक विशिष्ट अक्ष में भार के तहत दिखाई देता है,उस अक्ष के मोटर या एम्पलीफायर अधिक संभावित कारण है.

प्रश्न 3: क्या 29-10081 की मरम्मत की जा सकती है या उसे बदलना होगा?

मरम्मत इस बंद इकाई के लिए मानक दृष्टिकोण है. वेक्टर ड्राइव मरम्मत विशेषज्ञों हास विशिष्ट परीक्षण उपकरण के साथ निदान और IGBT विफलताओं की मरम्मत कर सकते हैं, संधारित्र गिरावट,रेक्टिफायर की खराबी, और घटक स्तर पर नियंत्रण बोर्ड की खराबी। एक योग्य मरम्मत केंद्र से मरम्मत इकाई कार्यात्मक भार परीक्षण के साथ एक प्रतिस्थापन स्रोत के लिए एक विश्वसनीय विकल्प है।

प्रश्न 4: आधार 29-10081 और Rev B संस्करण में क्या अंतर है?

रेव बी पदनाम 29-10081 के उत्पादन के दौरान हास द्वारा किए गए हार्डवेयर संशोधन को दर्शाता है।संशोधन में आम तौर पर समान विद्युत रेटिंग और भौतिक इंटरफ़ेस को बनाए रखते हुए घटक विनिर्देश अद्यतन या सर्किट सुधार शामिल होते हैं. दोनों संस्करण एक ही मशीन की स्थापना के लिए काम करते हैं. प्रतिस्थापन का आदेश देते समय या मरम्मत का अनुरोध करते समय स्थापित इकाई के संशोधन को उसके लेबल से पुष्टि करें.

प्रश्न 5: 29-10081 का उत्पादन बंद कर दिया गया है। एक प्रतिस्थापन कहाँ से प्राप्त किया जा सकता है?

हास सीएनसी आफ्टरमार्केट के माध्यम से हास ड्राइव मरम्मत विशेषज्ञों, परीक्षण अधिशेष डीलरों और एक्सचेंज सेवाओं के माध्यम से जो बंद मशीनों से 29-10081 स्टॉक रखते हैं।एक मरम्मत विनिमय इकाई इस बंद ड्राइव के लिए सबसे आम आपूर्ति पथ हैप्रतिस्थापन स्वीकार करने से पहले भाग संख्या और संशोधन स्तर के मिलान की पुष्टि करें।
