परिवर्तनीय आवृत्ति इन्वर्टर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | PARKER |
| प्रमाणन | CE RoHS |

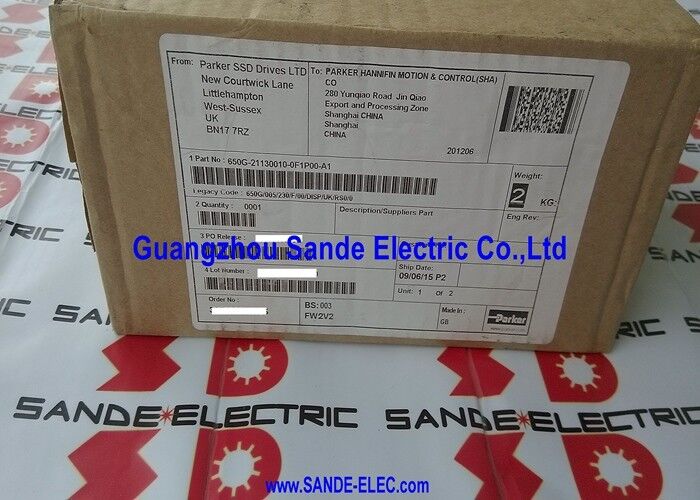

| मॉडल संख्या | 650G-21130010-0F1P00-A1 |
650G-21130010-0F1P00-A1 पार्कर की AC650G श्रृंखला का हिस्सा है - एक एंट्री-लेवल वैरिएबल फ़्रीक्वेंसी ड्राइव जिसे रोजमर्रा के औद्योगिक अनुप्रयोगों में एसी इंडक्शन मोटर्स के लागत प्रभावी नियंत्रण के लिए डिज़ाइन किया गया है। पार्कर एसएसडी ड्राइव्स (अब पार्कर हैनिफिन के इलेक्ट्रोमैकेनिकल और ड्राइव्स डिवीजन का हिस्सा) का औद्योगिक ड्राइव डिजाइन में एक लंबा इतिहास है, और AC650G एक सुलभ, उपयोग में आसान पैकेज में कंपनी की सेंसर रहित वेक्टर तकनीक को एम्बेड करता है।
AC650G श्रृंखला 7.5kW तक की मोटर ड्राइव को कवर करती है, जो इसे हल्के से मध्यम औद्योगिक श्रेणी में रखती है। 650G-21130010-0F1P00-A1 एकल-चरण 220-240V AC इनपुट का उपयोग करता है - जो इसे तीन-चरण बुनियादी ढांचे की आवश्यकता के बिना मानक एकल-चरण आपूर्ति से सीधे कनेक्ट करने योग्य बनाता है।
| पैरामीटर | कीमत |
|---|---|
| इनपुट | एकल-चरण, 220-240V एसी ±10% |
| इनपुट आवृत्ति | 50/60 हर्ट्ज़ ±5% |
| नियंत्रण विधि | सेंसर रहित वेक्टर |
| दीवार | आईपी20 |
| फ़िल्टर | अंतर्निहित ईएमसी अनुरूप (0F) |
| पैनल | इंटीग्रल प्रोग्रामिंग मॉड्यूल (1P) |
| अधिभार (सीटी) | 30 सेकंड के लिए 150% |
| अधिभार (वीटी) | 30 सेकंड के लिए 110% |
| आउटपुट आवृत्ति | 0–120 हर्ट्ज़ |
| शृंखला | पार्कर AC650G |
AC650G का सेंसर रहित वेक्टर नियंत्रण इसे सरल एंट्री-लेवल ड्राइव से अलग करता है जो केवल V/Hz (वोल्ट प्रति हर्ट्ज़) गति नियंत्रण प्रदान करता है:
वी/हर्ट्ज नियंत्रण:एक निश्चित वोल्टेज-से-आवृत्ति अनुपात बनाए रखता है - सरल और मजबूत, लेकिन कम गति पर खराब टॉर्क विनियमन और अलग-अलग भार के तहत खराब गति सटीकता प्रदान करता है।
सेंसर रहित वेक्टर (AC650G):मापी गई धारा से मोटर फ्लक्स और टॉर्क का अनुमान लगाने के लिए वास्तविक समय में चलने वाले मोटर मॉडल का उपयोग करता है - कम गति (उच्च प्रारंभिक टॉर्क क्षमता) पर काफी बेहतर टॉर्क प्रदान करता है और एनकोडर की आवश्यकता के बिना लोड परिवर्तन के तहत बेहतर गति विनियमन प्रदान करता है। यह AC650G को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां लोड-स्वतंत्र गति सटीकता और उच्च शुरुआती टॉर्क महत्वपूर्ण हैं - परिवर्तनीय लोडिंग, स्वचालित बाधाओं और मशीन स्पिंडल के साथ कन्वेयर ड्राइव।
स्वचालित बैरियर ड्राइव:एक पार्किंग या सुरक्षा अवरोधक एक छोटी एसी मोटर का उपयोग करता है जिसे नियंत्रित उद्घाटन और समापन के लिए परिवर्तनीय गति की आवश्यकता होती है। AC650G का सेंसर रहित वेक्टर नियंत्रण परिभाषित रैंप विशेषताओं के साथ सुचारू, लोड-स्वतंत्र गति प्रदान करता है।
परिवर्तनीय भार के साथ कन्वेयर:पैकेजिंग या असेंबली लाइन में एक लाइट कन्वेयर को बदलते उत्पाद भार के तहत विश्वसनीय टॉर्क के साथ परिवर्तनीय गति की आवश्यकता होती है। सेंसर रहित वेक्टर ड्राइव लोडिंग की परवाह किए बिना निरंतर गति बनाए रखने के लिए आउटपुट को समायोजित करता है - स्पीड हंटिंग को समाप्त करता है जो वी / हर्ट्ज नियंत्रण परिवर्तनीय लोड के तहत प्रदर्शित होगा।
Q1: 650G-21130010-0F1P00-A1 अपनी एकल-चरण 230V आपूर्ति से किस मोटर आकार को चलाता है?
पार्कर के AC650G मॉडल ऑर्डरिंग कोड भाग संख्या के भीतर विशिष्ट मोटर/वर्तमान रेटिंग को एन्कोड करते हैं। AC650G श्रृंखला 7.5kW तक मोटर ड्राइव को कवर करती है; इस विशिष्ट संस्करण की सटीक किलोवाट रेटिंग की पुष्टि पार्कर के AC650G श्रृंखला चयन दस्तावेज़ से की जाती है जो "21130010" ऑर्डरिंग कोड को एक विशिष्ट मोटर और श्रृंखला तालिका में वर्तमान रेटिंग से मेल खाता है। कनेक्ट करने से पहले पार्कर AC650G चयन गाइड से लागू मोटर आकार की पुष्टि करें।
Q2: क्या 650G-21130010-0F1P00-A1 मोटर दिशा को नियंत्रित कर सकता है और पूर्व निर्धारित गति पर चल सकता है?
हाँ। पार्कर AC650G ड्राइव समर्थन करते हैं: डिजिटल इनपुट के माध्यम से आगे और पीछे की दिशा, डिजिटल इनपुट संयोजनों के माध्यम से चयन योग्य 8 पूर्व निर्धारित गति सेटिंग्स, और 0-10V या 4-20mA एनालॉग इनपुट से गति संदर्भ। डिजिटल इनपुट और आउटपुट को ड्राइव के पैरामीटर मेनू के माध्यम से या इंटीग्रल ऑपरेटर पैनल के माध्यम से कॉन्फ़िगर किया गया है।
Q3: 650G-21130010-0F1P00-A1 किस आउटपुट फ्रीक्वेंसी को सपोर्ट करता है?
पार्कर AC650G मानक फ़र्मवेयर सेटिंग्स पर 0Hz (मोटर स्टैंडस्टिल) से अधिकतम 120Hz तक आउटपुट फ़्रीक्वेंसी रेंज प्रदान करता है। 120Hz मानक रेटेड गति से दोगुनी गति पर मोटर संचालन की अनुमति देता है - उपरोक्त रेटेड गति की आवश्यकता वाले अनुप्रयोगों के लिए या 60Hz बेस फ़्रीक्वेंसी के लिए डिज़ाइन किए गए सिस्टम पर 50Hz पर मोटर चलाने के लिए उपयोगी है। न्यूनतम प्रयोग करने योग्य आवृत्ति कम गति पर कनेक्टेड मोटर की थर्मल प्रबंधन क्षमता पर निर्भर करती है।
Q4: सुरक्षा के लिए ऑपरेटर पैनल मॉड्यूल को 650G-21130010-0F1P00-A1 से कैसे हटाया जाता है?
पार्कर AC650G ऑपरेटर मॉड्यूल को टूल के बिना हटाने योग्य डिज़ाइन किया गया है - यह ड्राइव के फ्रंट पैनल पर क्लिप होता है और पैरामीटर परिवर्तनों को रोकने के लिए कमीशनिंग के बाद इसे हटाया जा सकता है। हटाए जाने पर, ड्राइव अपने संग्रहीत मापदंडों का उपयोग करके काम करना जारी रखता है। कुछ पार्कर 650 श्रृंखला ड्राइव भौतिक मॉड्यूल हटाने के विकल्प के रूप में पैरामीटर लॉक (पासवर्ड या पैरामीटर संख्या सुरक्षा) का भी समर्थन करते हैं।
