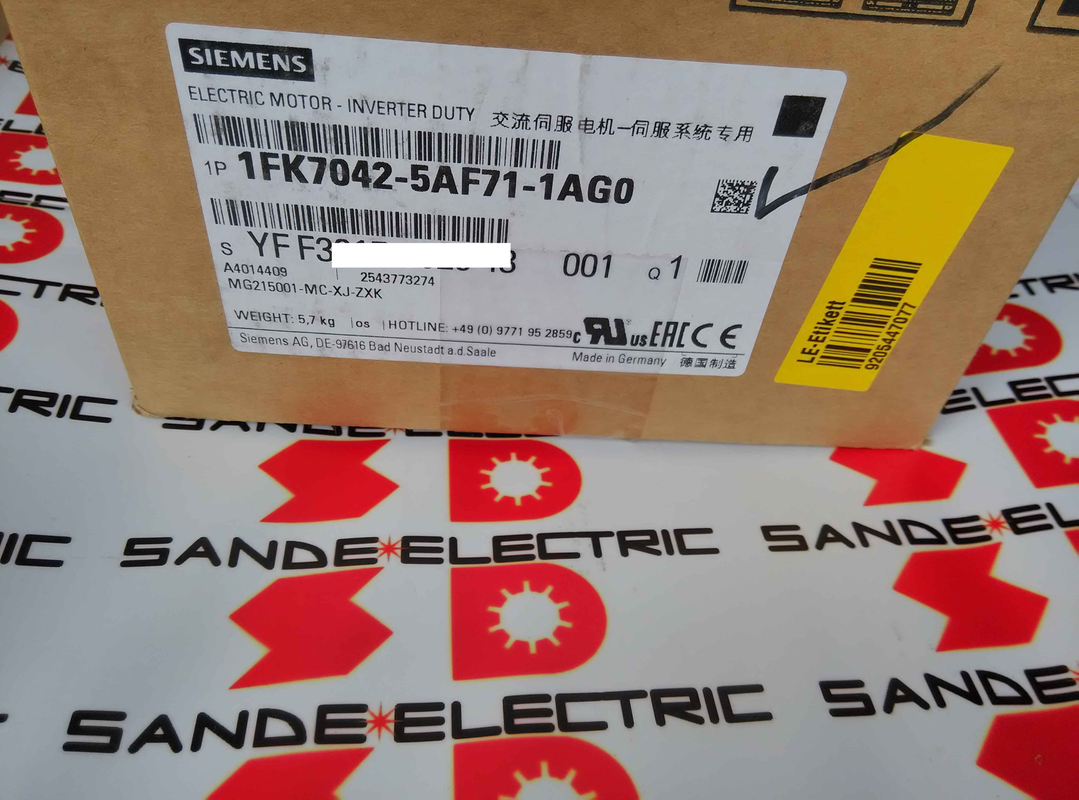

सिमोटिक्स एस सिंक्रोनस सर्वोमोट 1FK7042-5AF71-1AG0 1FK7 042-5AF71-1AG0 1FK7 0425AF711AGO

सीमेंस 1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 कॉम्पैक्ट सर्वो मोटर 3 एनएम / 0.82 किलोवाट / 3000 आरपीएम / वृद्धिशील एन्कोडर / आईएम बी5

1एफके7 कॉम्पैक्ट ∙ संकीर्ण स्थापना लिफाफे में सर्वो प्रदर्शन

1FK7042-5AF71-1AG0 एक 1FK7 कॉम्पैक्ट सिंक्रोनस सर्वो मोटर हैः 48 मिमी शाफ्ट हाइट फ्रेम में 3000 आरपीएम पर 3 एनएम निरंतर टॉर्क।सीमेंस 1FK7 कॉम्पैक्ट परिवार को उन अनुप्रयोगों के लिए पोजिशनिंग करता है जहां स्थापना स्थान सीमित है लेकिन पूर्ण सर्वो प्रदर्शन, दोहराने योग्य गति विनियमन और तेजी से गतिशील प्रतिक्रिया ️ अभी भी आवश्यक है।और कसकर पैक किए गए स्वचालन मॉड्यूल सभी प्राकृतिक फिट हैं.

स्थायी चुंबक रोटर पूर्ण गति रेंज भर में लगातार टॉर्क का उत्पादन करता है। प्राकृतिक शीतलन (कोई प्रशंसक नहीं, कोई बाहरी शीतलन आपूर्ति नहीं) स्थापना को सरल रखता है ️ कोई शीतलन हवा कनेक्शन नहीं,कोई शीतलक नहीं, केवल मोटर सतह क्षेत्र संवहन द्वारा गर्मी फैलाना। 0.82 किलोवाट निरंतर पर, यह कॉम्पैक्ट स्वचालन में अक्ष फ़ीड और पोजिशनिंग अनुप्रयोगों के लिए विशिष्ट कार्य चक्रों के लिए उपयुक्त है।

प्रमुख विनिर्देश

आदेश संख्या डिकोड की गई क्या 1AG0 आपको बताता है

क्रम संख्या के प्रत्यय संरचना मोटर के विन्यास को परिभाषित करता हैः

सादा शाफ्ट (G0) का अर्थ है कोई कुंजी मार्ग और कोई रखरखाव ब्रेक नहीं। ऊर्ध्वाधर धुरी या गुरुत्वाकर्षण से भारित तंत्रों के लिए,ब्रेक वैरिएंट (H0 प्रत्यय) की आवश्यकता होती है, जिसमें एक एकीकृत विद्युत चुम्बकीय रोल ब्रेकिंग ₹ है।साधारण शाफ्ट पूरी तरह से सर्वो लॉक और घर्षण युग्मन पर निर्भर करता है।

वृद्धिशील एन्कोडर को प्रत्येक मशीन पावर-अप पर अक्ष स्थिति संदर्भ स्थापित करने के लिए एक संदर्भ-वापसी चक्र की आवश्यकता होती है।एक पूर्ण एन्कोडर या EnDat एन्कोडर के साथ एक संस्करण आवश्यक है.

270° घुमाया जाने वाला कनेक्टर ️ स्थापना लचीलापन

1FK7042-5AF71-1AG0 पर पावर और सिग्नल कनेक्टर्स मोटर अक्ष के चारों ओर 270 डिग्री घूमते हैं। एक कसकर मार्गित केबल पैनल में,इसका मतलब है कि केबल के बाहर निकलने की दिशा को स्थापना के समय समायोजित किया जा सकता हैयह मशीनों के निर्माण में एक व्यावहारिक लाभ है जहां केबल रूटिंग प्रतिबंधित है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: इस मोटर में एक साधारण शाफ्ट है और कोई ब्रेक नहीं है। क्या यह ऊर्ध्वाधर अक्षों के लिए उपयुक्त है?

नहीं, बिना पकड़ ब्रेक के साधारण शाफ्ट का मतलब है कि सर्वो-ऑफ की स्थिति पूरी तरह से सर्वो लॉक और घर्षण युग्मन पर निर्भर करती है।ऊर्ध्वाधर या गुरुत्वाकर्षण-भारित अक्षों पर जहां सर्वो बंद होने पर भार गुरुत्वाकर्षण के अधीन चलता है, एक एकीकृत विद्युत चुम्बकीय होल्डिंग ब्रेक के साथ ब्रेक संस्करण (परिशिष्ट -1AH0) की आवश्यकता होती है।

प्रश्न 2: क्या वृद्धिशील एन्कोडर को प्रत्येक पावर-अप पर एक होमिंग चक्र की आवश्यकता होती है?

हाँ. इक्विपमेंटल एन्कोडर में कोई पूर्ण स्थिति मेमोरी नहीं है ∙ अक्ष स्थिति संदर्भ स्थापित करने के लिए प्रत्येक पावर-अप पर एक संदर्भ-वापसी चक्र की आवश्यकता होती है।निर्देशांक के बिना पावर-अप पर पूर्ण स्थिति के लिए, क्रम संख्या में संबंधित एन्कोडर प्रत्यय द्वारा पहचाने जाने वाले पूर्ण एन्कोडर (EnDat) के साथ 1FK7 संस्करण निर्दिष्ट करें।

Q3: कौन सी सीमेंस ड्राइव 1FK7042-5AF71-1AG0 के साथ संगत हैं?

1FK7 परिवार उपयुक्त मोटर मॉड्यूल के माध्यम से SINAMICS S120 और S210 सर्वो ड्राइव सिस्टम, और SIMODRIVE 611 के साथ संगत है।95A नामित धारा. SINAMICS S120 का उपयोग करते समय, ड्राइव ड्राइव-सीएलआईक्यू के माध्यम से कनेक्ट हो सकता है यदि मोटर एक ड्राइव-सीएलआईक्यू सॉकेट से लैस है

Q4: "IM B5 (IM V1, IM V3) " माउंटिंग का क्या अर्थ है?

आईएम बी5 एक फ्लैंज माउंट है ′′ मोटर ड्राइव अंत पर एक बोल्ट सर्कल के साथ एक गोल फ्लैंज के माध्यम से माउंट किया जाता है। उसी फ्लैंज ज्यामिति भी आईएम वी 1 (ऊर्ध्वाधर, शाफ्ट नीचे की ओर इशारा) और आईएम वी 3 (ऊर्ध्वाधर, नीचे की ओर इशारा) की अनुमति देता है।अलग मोटर संस्करण के बिना माउंटिंग दिशाओं.

Q5: 1FK7042-5AF71-1AG0 का स्रोत कहां से आता है क्योंकि इसका उत्पादन बंद कर दिया गया है?

सिमेंस सिमोटिक्स एस के बाद के बाजार के माध्यम से औद्योगिक सर्वो मोटर डीलरों, विनिमय कार्यक्रमों और नवीनीकरण सेवाओं की पुष्टि करें। पूर्ण आदेश संख्या 1FK7042-5AF71-1AG0 (एनकोडर प्रकार, शाफ्ट प्रकार,स्थापित मोटर की नाम प्लेट से ब्रेक/ब्रेक नहीं)प्रयोग की जाने वाली किसी भी इकाई पर एन्कोडर की स्थिति की जाँच की जानी चाहिए।
