| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |

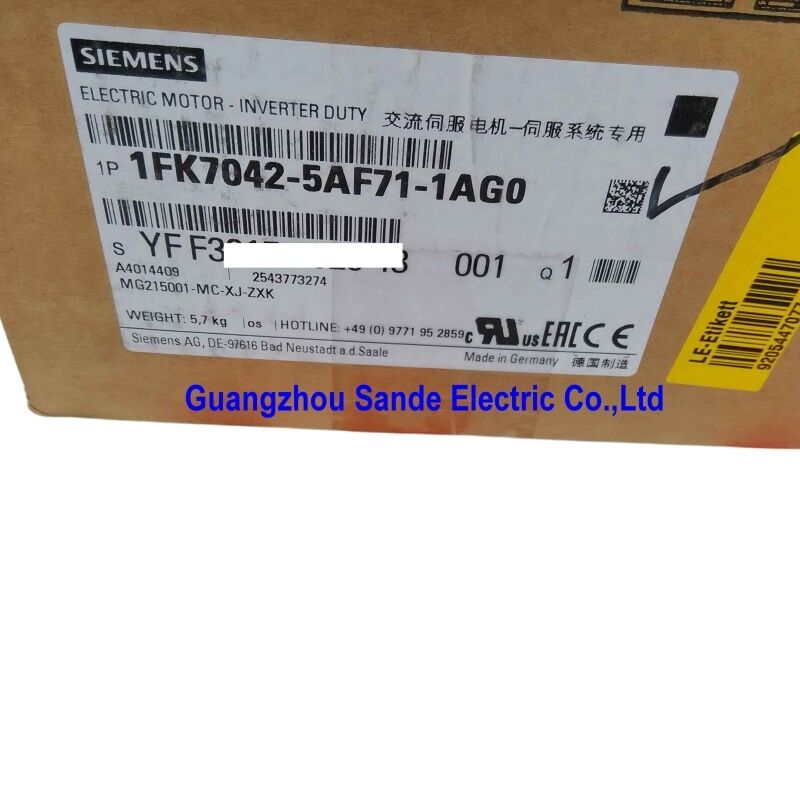

| मॉडल संख्या | 1FK7O42-5AF71-1AGO |
1FK7 कॉम्पैक्ट श्रृंखला 1FK7 मानक और 1FT7 उच्च प्रदर्शन परिवारों के बीच बैठती है। कॉम्पैक्ट का अर्थ है कम कुल लंबाई। 48 मिमी शाफ्ट ऊंचाई फ्रेम के लिए (1FK7042),यह भौतिक बाधा मशीन टूल्स और हैंडलिंग सिस्टम पर मायने रखती है जहां अक्ष अंतर तंग है और मोटर माउंटिंग गहराई सीमित है.
सभी सर्वो प्रदर्शन बरकरार हैः स्थायी चुंबक सिंक्रोनस निर्माण, गति सीमा भर में चिकनी टोक़ वितरण,और पूर्वानुमानित गतिशील प्रतिक्रिया है कि एक स्टेपर या प्रेरण मोटर मेल नहीं कर सकतेछोटा शरीर एक ही फ्रेम आकार पर मानक लंबाई के 1 एफके7 के मुकाबले थोड़ा कम पीक टॉर्क क्षमता के खिलाफ व्यापार-बंद है।
1FK7042-5AF71-1AG0 निरंतर भार के तहत थर्मल डीरेटिंग चिंताओं के बिना ऑपरेटिंग ड्यूटी साइकिल भर में 100K के नामित तापमान वर्ग में 3Nm ′′ लगातार टॉर्क प्रदान करता है।
| पैरामीटर | मूल्य |
|---|---|
| नामित टोक़ (M0, 100K) | 3.0 एनएम |
| नामित शक्ति | 0.82 किलोवाट |
| नामित गति | 3000 आरपीएम |
| रेटेड करंट | 1.95 ए |
| शाफ्ट ऊंचाई | 48 मिमी |
| शीतलन | प्राकृतिक (कोई प्रशंसक नहीं) |
| घुड़सवार | आईएम बी5 (फ्लैंज) |
| एन्कोडर | SIN/COS 1Vpp, 2048 पी/आर |
| शाफ्ट | सादा (कोई कुंजी मार्ग नहीं) |
| ब्रेक पकड़ना | कोई नहीं |
| सुरक्षा | IP64 |
1FK7042-5AF71-1AG0 में एक वृद्धिशील SIN/COS एन्कोडर (1Vpp, 2048 पल्स प्रति रिवोल्यूशन) होता है। SIN/COS एन्कोडर डिजिटल पल्स ट्रेनों के बजाय सिनोइडल एनालॉग सिग्नल प्रसारित करते हैं।ड्राइव दो चरण-परिवर्तन वाले साइन तरंगों को प्राप्त करता है और प्रत्येक साइन अवधि से सब-इंपल्स स्थिति संकल्प निकालने के संकेत को इंटरपोलेट करके शाफ्ट की स्थिति को हल करता है.
2048 फिजिकल पीरियड्स प्रति रिवोल्यूशन के साथ, और ड्राइव-साइड इंटरपोलेशन आमतौर पर 256× या अधिक जोड़ता है, प्रभावी स्थिति संकल्प प्रति रिवोल्यूशन कई सौ हजार गिनती है।ठीक स्थिति के लिए, कम गति पर सुचारू संचालन, और सटीक टोक़ लहर में कमी, एसआईएन/सीओएस फीडबैक समकक्ष-पल्स-काउंट डिजिटल एन्कोडर की तुलना में स्वच्छ प्रदर्शन उत्पन्न करता है।
भाग संख्या में "-1AG0" पदनाम इस एन्कोडर प्रकार की पुष्टि करता है।1FK7042-5AF71-1AG0 के प्रतिस्थापन या मरम्मत के लिए एक ही I-2048 एन्कोडर संस्करण के साथ एक मोटर का उपयोग करना चाहिए ताकि एन्कोडर इंटरफ़ेस को फिर से कॉन्फ़िगर किए बिना ड्राइव संगतता बनाए रखी जा सके।.
मशीन टूल्स की फ़ीड अक्षःएक मशीनिंग केंद्र के एक्स या वाई अक्ष ड्राइव में गोलाकार स्क्रू पर 1FK7042-5AF71-1AG0 का उपयोग किया जाता है। 3000RPM पर 3Nm टॉर्क छोटे से मध्यम मशीनिंग केंद्रों में विशिष्ट फ़ीड अक्ष आवश्यकताओं को कवर करता है।आवधिक कार्य फीड प्रोफाइल के लिए प्राकृतिक शीतलन पर्याप्त है.
पैकेजिंग मशीन सर्वो अक्षःक्षैतिज फॉर्म-फिल-सील मशीन पर फिल्म ड्राइव या इंडेक्सिंग अक्ष। कॉम्पैक्ट मोटर लंबाई मशीन के तंग लिफाफे के भीतर फिट बैठती है।SIN/COS एन्कोडर स्थिति नियंत्रित कैम प्रोफाइल के लिए चिकनी प्रतिक्रिया प्रदान करता है.
मौजूदा SIMOTICS ड्राइव सिस्टम पर प्रतिस्थापनःएक स्थापित 1FK7042-5AF71-1AG0 विफल हो गया है. एक प्रत्यक्ष प्रतिस्थापन मूल टॉर्क, गति,और एन्कोडर प्रकार ड्राइव पैरामीटर को संशोधित किए बिना ️ एक ही भाग संख्या मिलान प्रदर्शन और एन्कोडर इंटरफ़ेस सुनिश्चित करता है.
प्रश्न 1: कौन से सर्वो ड्राइव 1FK7042-5AF71-1AG0 के साथ संगत हैं?
SIN/COS एन्कोडर (I-2048) के साथ 1FK7 कॉम्पैक्ट श्रृंखला SIN/COS एन्कोडर इनपुट का समर्थन करने वाले SINAMICS S120 सर्वो ड्राइव के साथ उपयोग के लिए डिज़ाइन की गई है।विशिष्ट ड्राइव मॉड्यूल का चयन आवश्यक अक्ष धारा पर निर्भर करता है, डीसी लिंक वोल्टेज, और एक एकल-अक्ष या बहु-अक्ष पावर मॉड्यूल का उपयोग किया जाता है या नहीं। ड्राइव के एन्कोडर इंटरफ़ेस को 2048 पल्स/आरवी पर SIN/COS 1Vpp प्रोटोकॉल के लिए कॉन्फ़िगर किया जाना चाहिए।
Q2: क्या एक रखरखाव ब्रेक की अनुपस्थिति ऊर्ध्वाधर धुरी के लिए सुरक्षा को प्रभावित करती है?
हाँ. बिना रखरखाव ब्रेक के एक मोटर यांत्रिक रूप से एक ऊर्ध्वाधर भार को पकड़ नहीं सकता जब ड्राइव बंद हो जाता है। ऊर्ध्वाधर अक्षों के लिए (मशीनरी केंद्रों पर z अक्ष, लिफ्टिंग सिस्टम),शक्ति हानि पर गुरुत्वाकर्षण द्वारा नीचे की ओर गति को रोकने के लिए एक रखरखाव ब्रेक की आवश्यकता होती है"-1AG0" विन्यास में कोई ब्रेक नहीं है। यदि अनुप्रयोग के लिए ऊर्ध्वाधर अक्ष भार पकड़ की आवश्यकता होती है, तो ब्रेक से लैस एक संस्करण (अलग प्रत्यय) निर्दिष्ट किया जाना चाहिए।
Q3: IP64 सुरक्षा रेटिंग क्या कवर करती है?
IP6X का अर्थ है कि मोटर धूल से अछूता है ️ किसी भी परिस्थिति में धूल का प्रवेश नहीं होता है। IPX4 का अर्थ है कि मोटर किसी भी दिशा से पानी के छपने से सुरक्षित है।IP64 शीतलता छिड़काव के साथ विशिष्ट उत्पादन वातावरण में मशीनों को कवर करता हैयह उच्च दबाव धोने (IP65 या अधिक) या निरंतर विसर्जन को कवर नहीं करता है।
Q4: 3 एनएम रेटिंग के लिए 100K तापमान वर्ग का महत्व क्या है?
"100K" संदर्भ का अर्थ है कि मोटर का 3Nm का नाममात्र टोक़ परिवेश के तापमान से ऊपर 100 केल्विन के तापमान में वृद्धि का मूल्य है लगभग 125°C के घुमावदार तापमान पर 25°C परिवेश मानकर. यह निरंतर-कर्तव्य थर्मल रेटिंग है। अल्पकालिक पीक टॉर्क अधिक होगा। कम ड्यूटी चक्रों पर या सक्रिय शीतलन के साथ काम करने से अधिक स्थायी टॉर्क की अनुमति होगी;3Nm आंकड़ा संरक्षक है, निरंतर सेवा विनिर्देश।
Q5: क्या सादा शाफ्ट प्रकार कुंजी मार्ग की आवश्यकता वाले युग्मन के साथ संगत है?
एक साधारण शाफ्ट (कोई कुंजी मार्ग नहीं, कोई फ्लैट नहीं) को चिकनी शाफ्ट क्लैंपिंग के लिए डिज़ाइन किए गए युग्मन या पिनों की आवश्यकता होती है ∙ घर्षण युग्मन, हाइड्रोलिक शाफ्ट युग्मन, या प्रेस-फिट पिनों।कुंजी वाले शाफ्ट के लिए डिज़ाइन किए गए युग्मन का सीधे उपयोग नहीं किया जा सकता हैयदि आवेदन के लिए एक कुंजी पथ शाफ्ट की आवश्यकता होती है, तो एक अलग क्रम विन्यास प्रत्यय निर्दिष्ट किया जाना चाहिए। स्थापना से पहले शाफ्ट प्रकार और युग्मन डिजाइन संगतता की पुष्टि करें।
