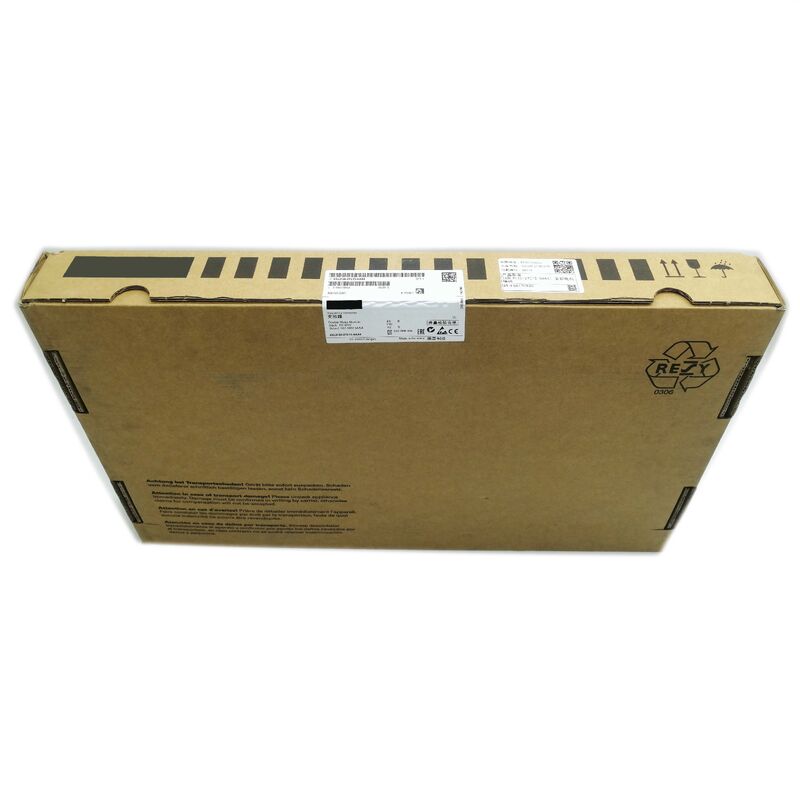

सीमेंस 6SL3120-2TE15-0AA4 SINAMICS S120 डबल मोटर मॉड्यूल
बुकसाइज़ फॉर्मेट | 2 * 5A | 600 VDC इनपुट | 400V 3AC आउटपुट | ड्राइव-सीएलआईक्यू | एक्सटेंडेड सेफ्टी इंटीग्रेटेड | IP20
दो एक्सिस, एक कॉम्पैक्ट हाउसिंग
सीमेंस 6SL3120-2TE15-0AA4 एक SINAMICS S120 बुकसाइज़ डबल मोटर मॉड्यूल है जो 2 * 5A आउटपुट पर रेटेड है, जो एक कॉम्पैक्ट हाउसिंग से दो स्वतंत्र एक्सिस की सेवा करता है। यह अपस्ट्रीम लाइन मॉड्यूल द्वारा बनाए गए साझा डीसी लिंक से बिजली लेता है, ड्राइव-सीएलआईक्यू के माध्यम से कंट्रोल यूनिट के साथ संचार करता है, और दोनों चैनलों पर मानक के रूप में पूर्ण एक्सटेंडेड सेफ्टी इंटीग्रेटेड क्षमता शामिल करता है।
तकनीकी विशिष्टताएँ
| भाग संख्या |
6SL3120-2TE15-0AA4 |
| श्रृंखला |
SINAMICS S120 |
| मॉड्यूल प्रकार |
डबल मोटर मॉड्यूल (2-एक्सिस इन्वर्टर) |
| फ्रेम फॉर्मेट |
बुकसाइज़ |
| डीसी लिंक इनपुट वोल्टेज |
600 VDC |
| आउटपुट वोल्टेज |
400 V, 3-फेज AC |
| रेटेड आउटपुट करंट (प्रत्येक एक्सिस) |
5 A |
| बेस लोड करंट (प्रत्येक एक्सिस) |
4.3 A |
| डीसी लिंक करंट |
6 A |
| आउटपुट फ्रीक्वेंसी रेंज |
0 से 650 हर्ट्ज |
| ओवरलोड क्षमता |
150% 60s के लिए / 200% 3s के लिए |
| कूलिंग विधि |
आंतरिक वायु शीतलन |
| संचार इंटरफ़ेस |
ड्राइव-सीएलआईक्यू |
| सुरक्षा कार्य |
एक्सटेंडेड सेफ्टी इंटीग्रेटेड (STO, SS1, SLS, SBC) |
| सुरक्षा रेटिंग |
IP20 |
| ऑपरेटिंग तापमान |
0°C से +40°C (डेरेटिंग +50°C तक संभव) |
| मोटर कनेक्शन |
2 * प्लग-इन कनेक्टर |
| डीसी बस कनेक्शन |
2 * एकीकृत डीसी लिंक बसबार |
| 24V डीसी बस |
एकीकृत 24V डीसी बसबार |
| सुरक्षित स्टैंडस्टिल इनपुट |
2 (प्रति चैनल एक) |
| सुरक्षित मोटर ब्रेक नियंत्रण |
2 (प्रति चैनल एक) |
| उत्पत्ति का देश |
जर्मनी |
मुख्य विशेषताएं
- कॉम्पैक्ट डुअल-एक्सिस डिज़ाइन कैबिनेट स्पेस बचाता है और कंपोनेंट की संख्या कम करता है
- 150%/200% ओवरलोड क्षमता पीक एक्सेलेरेशन की मांगों को संभालती है
- 0 से 650 हर्ट्ज आउटपुट फ्रीक्वेंसी हाई-स्पीड और हाई-पोल-काउंट मोटर्स का समर्थन करती है
- प्रत्येक एक्सिस के लिए स्वतंत्र सुरक्षा कार्य (STO, SS1, SLS, SBC)
- स्वचालित मॉड्यूल पहचान और कॉन्फ़िगरेशन के लिए ड्राइव-सीएलआईक्यू इंटरफ़ेस
- आंतरिक वायु शीतलन बाहरी शीतलन प्रणालियों की आवश्यकता को समाप्त करता है
अक्सर पूछे जाने वाले प्रश्न
5A आउटपुट करंट प्रति चैनल के अनुरूप पावर रेटिंग क्या है?
400V 3-फेज आउटपुट और 5A रेटेड करंट पर, प्रत्येक चैनल लगभग 2.7 kW की निरंतर आउटपुट पावर प्रदान करता है, जो सब-3kW रेंज में सर्वो मोटर्स और कॉम्पैक्ट एसिंक्रोनस मोटर्स के लिए उपयुक्त है।
क्या दो मोटर चैनल पूरी तरह से स्वतंत्र रूप से काम कर सकते हैं, जिसमें स्वतंत्र सुरक्षा घटनाएं भी शामिल हैं?
हाँ। प्रत्येक चैनल का अपना सुरक्षित स्टैंडस्टिल इनपुट और सुरक्षित मोटर ब्रेक कंट्रोल आउटपुट होता है, जिससे दूसरे चैनल को प्रभावित किए बिना स्वतंत्र सुरक्षा-ट्रिगर शटडाउन की अनुमति मिलती है।
6SL3120-2TE15-0AA4 और 6SL3120-2TE15-0AD0 के बीच क्या अंतर है?
दोनों SINAMICS S120 बुकसाइज़ डबल मोटर मॉड्यूल हैं जो 2 * 5A पर रेटेड हैं। AA4 वर्तमान मानक बुकसाइज़ प्रकार है, जबकि AD0 बुकसाइज़ डी-टाइप है जिसमें तंग कैबिनेट इंस्टॉलेशन के लिए एक संकीर्ण प्रोफ़ाइल है।
क्या इस मॉड्यूल के लिए बाहरी शीतलन या कूलिंग डक्ट की आवश्यकता है?
नहीं। मॉड्यूल में एकीकृत पंखे के साथ पूरी तरह से आंतरिक वायु शीतलन है। किसी बाहरी ब्लोअर, हीट एक्सचेंजर, या कूलिंग डक्ट कनेक्शन की आवश्यकता नहीं है।
इस मॉड्यूल के साथ कौन से कंट्रोल यूनिट वेरिएंट संगत हैं?
किसी भी SINAMICS S120-सक्षम कंट्रोल यूनिट के साथ संगत जो ड्राइव-सीएलआईक्यू के माध्यम से बुकसाइज़ मोटर मॉड्यूल का समर्थन करता है, जिसमें CU320-2, CU310-2, SIMOTION D, और SINUMERIK एकीकृत CNC कंट्रोल यूनिट शामिल हैं।
