| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 6SL3224-0BE33-0UA0 |

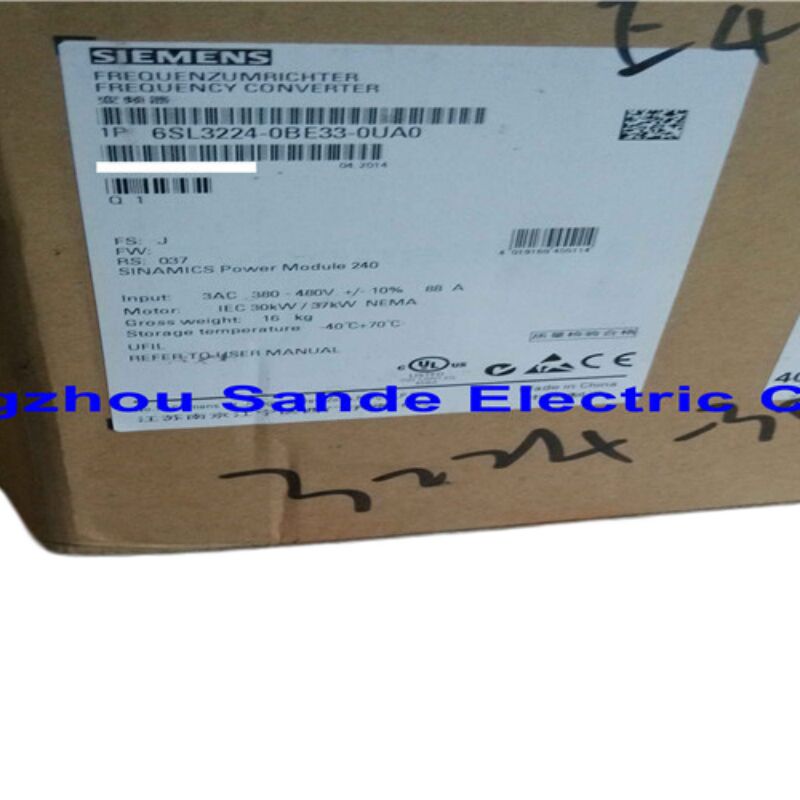

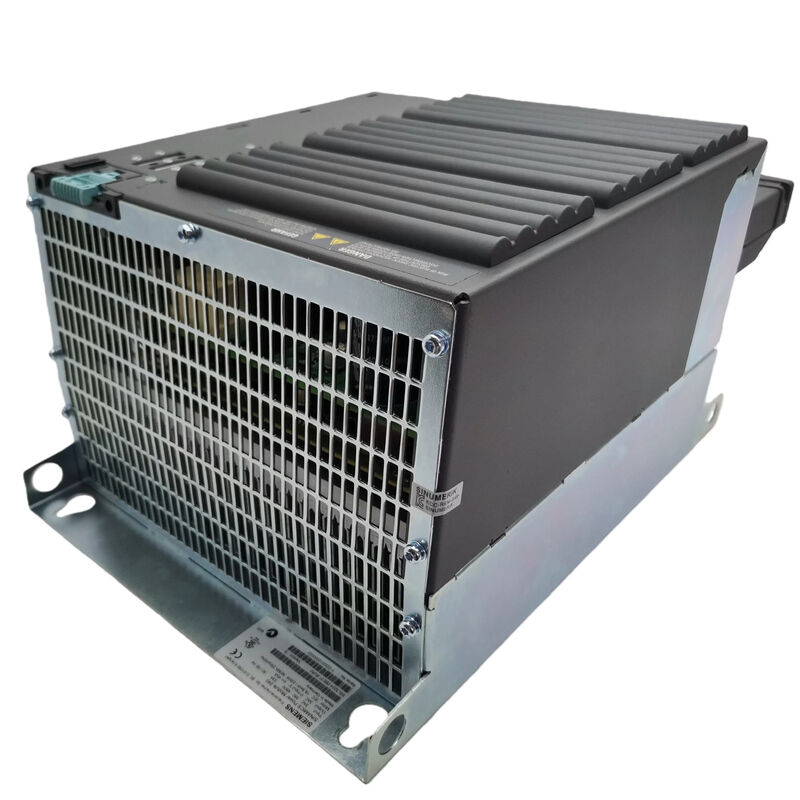

यह 6SL3224-0BE33-0UA0 सीमेंस के SINAMICS G120 ड्राइव परिवार का 30 kW पावर मॉड्यूल है — औद्योगिक स्वचालन में सबसे व्यापक रूप से तैनात चर आवृत्ति ड्राइव (VFD) प्लेटफार्मों में से एक। विशेष रूप से, यह PM240 वेरिएंट है: अनफ़िल्टर्ड, एक एकीकृत ब्रेकिंग चॉपर के साथ, जो 380–480 V वोल्टेज बैंड में तीन-चरण एसी अनुप्रयोगों के लिए डिज़ाइन किया गया है।
अपने मूल में, PM240 एक G120 सिस्टम की शक्ति है। यह सभी पावर रूपांतरण कार्य को संभालता है — आने वाली एसी आपूर्ति को सुधारना, डीसी बस वोल्टेज का प्रबंधन करना, और चर-आवृत्ति आउटपुट उत्पन्न करना जो मोटर की गति और टॉर्क को नियंत्रित करता है। नियंत्रण बुद्धिमत्ता एक अलग कंट्रोल यूनिट (CU230/CU240 श्रृंखला) में रहती है, जो एक मानकीकृत इंटरफ़ेस के माध्यम से सीधे PM240 पर स्नैप होती है। यह मॉड्यूलर दृष्टिकोण G120 की परिभाषित शक्तियों में से एक है: आप पावर स्टेज को छुए बिना या पैनल को फिर से तार किए बिना ड्राइव को स्वैप, अपग्रेड या पुन: कॉन्फ़िगर कर सकते हैं।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | 6SL3224-0BE33-0UA0 |
| श्रृंखला | SINAMICS G120 |
| मॉड्यूल प्रकार | PM240 पावर मॉड्यूल |
| इनपुट वोल्टेज | 380–480 V 3AC, ±10% |
| इनपुट आवृत्ति | 47–63 हर्ट्ज |
| रेटेड पावर (उच्च ओवरलोड) | 30 kW |
| रेटेड पावर (कम ओवरलोड) | 37 kW |
| उच्च ओवरलोड क्षमता | 3 सेकंड के लिए 200% / 57 सेकंड के लिए 150% / 240 सेकंड के लिए 100% |
| कम ओवरलोड क्षमता | 3 सेकंड के लिए 150% / 57 सेकंड के लिए 110% / 240 सेकंड के लिए 100% |
| परिवेश तापमान | −10 °C से +50 °C (HO) / −10 °C से +40 °C (LO) |
| आयाम (H × W × D) | 497 × 275 × 204 मिमी |
| फ्रेम आकार | FSE |
| सुरक्षा की डिग्री | IP20 |
| ईएमसी फ़िल्टर | शामिल नहीं (अनफ़िल्टर्ड) |
| ब्रेकिंग चॉपर | एकीकृत |
| वजन | लगभग 16 किग्रा |
| कंट्रोल यूनिट | शामिल नहीं — अलग से ऑर्डर किया गया |
यह एक ऐसा विवरण है जो पहली बार G120 उपयोगकर्ताओं को भ्रमित करता है, इसलिए इसे स्पष्ट रूप से समझाना उचित है।
उच्च ओवरलोड (HO) मोड मॉड्यूल को 30 kW पर रेट करता है। यह उन भारों के लिए सही विकल्प है जिन्हें छोटी, तेज टॉर्क चोटियों की आवश्यकता होती है — कन्वेयर सिस्टम जिन्हें पूर्ण लोड के तहत शुरू करना पड़ता है, हॉइस्ट, एक्सट्रूडर, या कोई भी अनुप्रयोग जहां मोटर को कुछ सेकंड के लिए अपनी स्थिर-राज्य रेटिंग से काफी आगे धकेलने की आवश्यकता हो सकती है। ड्राइव थर्मल लिमिटिंग लागू होने से पहले 3 सेकंड तक 200% रेटेड करंट और 57 सेकंड तक 150% बनाए रखेगा।
कम ओवरलोड (LO) मोड उसी हार्डवेयर को 37 kW पर रेट करता है। यहां ओवरलोड की मांगें आसान हैं — सेंट्रीफ्यूगल पंप, पंखे और कंप्रेसर शायद ही कभी अचानक टॉर्क स्पाइक्स देखते हैं। एक नरम ओवरलोड प्रोफाइल के लिए डिज़ाइन करके, सीमेंस उसी PM240 को इन अनुप्रयोगों में शारीरिक रूप से बड़े मोटर की सेवा करने की अनुमति देता है, जिससे आपके पास पहले से मौजूद हार्डवेयर का बेहतर उपयोग होता है।
यह अंतर मोटर चयन के समय मायने रखता है, स्थापना के दौरान नहीं। दोनों मोड समान हार्डवेयर पर चलते हैं।
मानक चर आवृत्ति ड्राइव पुनर्योजी ऊर्जा (डीसेलेरेटिंग लोड से) को डीसी बस में वापस डंप करते हैं। उस ऊर्जा के जाने के लिए कहीं नहीं होने पर, डीसी बस वोल्टेज तब तक बढ़ता है जब तक ड्राइव फॉल्ट नहीं हो जाता। PM240 इसे एक ऑनबोर्ड ब्रेकिंग चॉपर सर्किट के साथ हल करता है, जो अतिरिक्त ऊर्जा को एक बाहरी ब्रेकिंग रेसिस्टर (अलग से बेचा जाता है, एप्लिकेशन के लिए आकार का) में रूट करता है।
यह PM240 को निम्नलिखित अनुप्रयोगों के लिए उपयुक्त बनाता है:
यदि आपका एप्लिकेशन महत्वपूर्ण पुनर्योजी ब्रेकिंग मांगों के बिना एक स्थिर-राज्य दिशा में चलता है, तो चॉपर बस निष्क्रिय रहता है — इसे स्थापित करने में कोई नुकसान नहीं होता है।
ऑर्डर करने से पहले, ध्यान दें कि 6SL3224-0BE33-0UA0 के साथ क्या शिप होता है:
6SL3224-0BE33-0UA0 प्रक्रिया और कारखाने स्वचालन वातावरण की एक विस्तृत श्रृंखला में पाया जाता है:
इसकी 30/37 kW पावर रेंज छोटे चर-गति ड्राइव और बड़े, कैबिनेट-माउंटेड ड्राइव सिस्टम के बीच की सीमा पर स्थित मोटर आकारों को कवर करती है — जिससे G120 एक व्यावहारिक विकल्प बन जाता है जहां पैनल स्थान और स्थापना लचीलापन मायने रखता है।
Q1: क्या यह पावर मॉड्यूल सभी SINAMICS G120 कंट्रोल यूनिट के साथ काम करता है?
CU230P-2 और CU240E-2 परिवारों की अधिकांश G120 कंट्रोल यूनिट सीधे PM240 पर माउंट होती हैं। हालांकि, हर CU-PM संयोजन मान्य नहीं है — सीमेंस G120 सिस्टम मैनुअल (सीमेंस इंडस्ट्री ऑनलाइन सपोर्ट पोर्टल पर उपलब्ध) में एक संगतता मैट्रिक्स प्रकाशित करता है जो पुष्टि करता है कि कौन से संयोजन स्वीकृत हैं। यदि आप किसी ड्राइव को बदल रहे हैं जो पहले काम कर रहा था, तो मौजूदा इंस्टॉलेशन से CU भाग संख्या का मिलान करें बजाय यह मानने के कि कोई भी CU इस PM240 के साथ काम करेगा।
Q2: 6SL3224-0BE33-0UA0 (अनफ़िल्टर्ड) और 6SL3224-0BE33-0AA0 (फ़िल्टर्ड) के बीच क्या अंतर है?
दोनों इकाइयों के अंदर हार्डवेयर अनिवार्य रूप से समान है — समान फ्रेम आकार, समान पावर रेटिंग, समान ब्रेकिंग चॉपर। फ़िल्टर्ड वेरिएंट (0AA0) एक एकीकृत क्लास ए ईएमसी लाइन फ़िल्टर जोड़ता है, जिससे यह शारीरिक रूप से लंबा (635 मिमी बनाम 497 मिमी) हो जाता है और उन स्थापनाओं के लिए बेहतर अनुकूल होता है जहां संचालित विद्युत चुम्बकीय उत्सर्जन को EN 61800-3 श्रेणी C2 आवश्यकताओं को पूरा करना होता है। अनफ़िल्टर्ड 0UA0 तब निर्दिष्ट किया जाता है जब पैनल में पहले से ही एक बाहरी फ़िल्टर मौजूद हो, जब ड्राइव को औद्योगिक आपूर्ति से जोड़ा गया हो जो सख्त ईएमसी आवश्यकताओं से मुक्त हो, या जब छोटा पदचिह्न प्राथमिकता हो।
Q3: क्या इस ड्राइव का उपयोग 480 V आपूर्ति पर किया जा सकता है, जैसा कि उत्पाद शीर्षक में निर्दिष्ट है?
हाँ। 380–480 V 3AC (±10%) की रेटेड इनपुट रेंज का मतलब है कि ड्राइव को 380 V और 480 V के बीच किसी भी नाममात्र आपूर्ति वोल्टेज पर सही ढंग से संचालित करने के लिए डिज़ाइन किया गया है। 480 V आपूर्ति इस सीमा के भीतर आती है। ±10% सहनशीलता का मतलब है कि ड्राइव बिना किसी फॉल्ट के लगभग 528 V तक क्षणिक वोल्टेज को संभालेगा — उन आपूर्ति प्रणालियों में उपयोगी है जहां वोल्टेज विनियमन अपूर्ण है।
Q4: क्या 6SL3224-0BE33-0UA0 अभी भी उत्पादन में है?
इस विशिष्ट भाग संख्या को कुछ वितरकों द्वारा बंद या संक्रमणकालीन के रूप में सूचीबद्ध किया गया है। सीमेंस सक्रिय रूप से G120 प्लेटफॉर्म विकसित करता है, और उत्तराधिकारी कॉन्फ़िगरेशन में संशोधित हार्डवेयर संशोधनों को दर्शाने वाले अद्यतन भाग संख्या हो सकती हैं। चल रही परियोजनाओं के लिए, वर्तमान उपलब्धता की पुष्टि करना और यह जांचना उचित है कि क्या कोई प्रत्यक्ष प्रतिस्थापन भाग संख्या लागू होती है। प्रतिष्ठित औद्योगिक स्वचालन आपूर्तिकर्ताओं से नवीनीकृत और विनिमय इकाइयां रखरखाव अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बनी हुई हैं।
Q5: इस मॉड्यूल के साथ कौन सा ब्रेकिंग रेसिस्टर जोड़ा जाना चाहिए?
उपयुक्त ब्रेकिंग रेसिस्टर आपके एप्लिकेशन की ब्रेकिंग पावर की आवश्यकता पर निर्भर करता है — विशेष रूप से पीक ब्रेकिंग पावर, ब्रेकिंग घटनाओं का ड्यूटी चक्र, और प्रति चक्र विघटित होने वाली कुल ऊर्जा। सीमेंस SINAMICS G120 हार्डवेयर इंस्टॉलेशन मैनुअल (दस्तावेज़ संख्या 6SL3097-4AL00-0BP3 या आपके फर्मवेयर संस्करण के लिए समकक्ष) में रेसिस्टर साइजिंग मार्गदर्शन प्रकाशित करता है। एक प्रारंभिक बिंदु के रूप में, रेसिस्टर को PM240 की पीक चॉपर पावर के लिए रेट किया जाना चाहिए और आपके डीसेलेरेशन चक्रों की पुनरावृत्ति दर के लिए थर्मल रूप से आकार दिया जाना चाहिए। रेसिस्टर को कम आंकना एक सामान्य कमीशनिंग त्रुटि है जो समय से पहले थर्मल शटडाउन की ओर ले जाती है।
नोट: 6SL3224-0BE33-0UA0 पावर मॉड्यूल कंट्रोल यूनिट या ऑपरेटर पैनल के बिना आपूर्ति की जाती है। पूर्ण सिस्टम फ़ंक्शन के लिए एक संगत SINAMICS G120 कंट्रोल यूनिट की आवश्यकता होती है, जिसे अलग से ऑर्डर किया जाता है। स्थापना से पहले हमेशा सीमेंस उत्पाद डेटाशीट के विरुद्ध विनिर्देशों को सत्यापित करें।
