| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 6SN1123-1AA00-0BA2 |

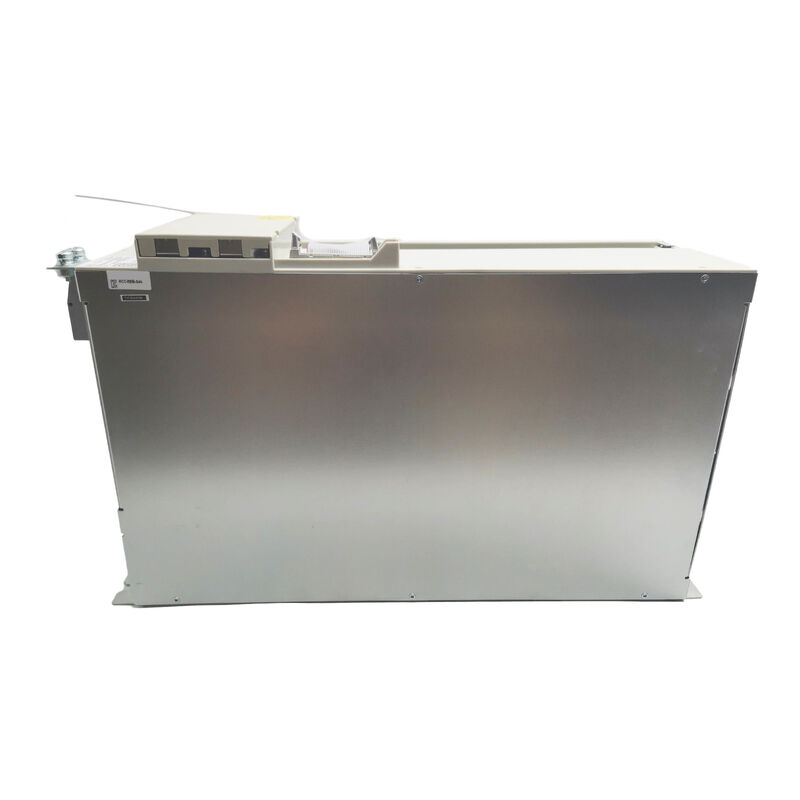

6SN1123-1AA00-0BA2 सिमॉडाइव 611 श्रृंखला का एक पावर मॉड्यूल है — ड्राइव प्लेटफॉर्म जो ऑटोमोटिव, एयरोस्पेस, प्रेसिजन मशीनिंग और सामान्य विनिर्माण सुविधाओं में सिन्यूमेरिक-नियंत्रित मशीन टूल्स के लिए मानक एक्सिस ड्राइव सिस्टम बन गया। पावर मॉड्यूल मोटर आउटपुट के लिए उच्च-वर्तमान स्विचिंग को संभालता है। ड्राइव कंट्रोल बोर्ड — पावर मॉड्यूल पर माउंट होने वाला एक अलग घटक — एक्सिस पैरामीटर रखता है और सिन्यूमेरिक कंट्रोलर के साथ संचार को संभालता है।
एक्सिस के संचालन के लिए दोनों मौजूद और कार्यात्मक होने चाहिए। जब ड्राइव कंट्रोल बोर्ड बरकरार रहता है तो पावर मॉड्यूल विफल हो जाता है, कंट्रोल बोर्ड को रिप्लेसमेंट पावर मॉड्यूल में स्थानांतरित कर दिया जाता है — ड्राइव पैरामीटर कंट्रोलर या कंट्रोल बोर्ड में संग्रहीत होते हैं, न कि पावर मॉड्यूल में। स्थापना के बाद NCU या ड्राइव कॉन्फ़िगरेशन टूल से पैरामीटर डाउनलोड करने से एक्सिस सेटिंग्स बहाल हो जाती हैं।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | 6SN1123-1AA00-0BA2 |
| श्रृंखला | सिमॉडाइव 611 |
| कूलिंग | आंतरिक |
| AC आपूर्ति | 3-चरण 400/480V |
| DC लिंक | 600V |
| संगत | सिन्यूमेरिक 840D, 840D sl, 810D |
| ड्राइव कंट्रोल बोर्ड | अलग — शामिल नहीं |
0BA2 प्रत्यय आंतरिक कूलिंग वेरिएंट की पहचान करता है। यह मॉड्यूल कैबिनेट के परिवेशी वायु प्रवाह का उपयोग करके थर्मल अपव्यय का प्रबंधन करता है — कोई रियर-पैनल हीटसिंक नहीं, कोई तरल कूलिंग सर्किट नहीं, पर्याप्त कैबिनेट वेंटिलेशन से परे किसी अतिरिक्त कूलिंग इंफ्रास्ट्रक्चर की आवश्यकता नहीं है। आंतरिक कूलिंग संस्करण इसके लिए सही है:
बाहरी कूलिंग वेरिएंट गर्मी को एनक्लोजर के बाहर रखने के लिए कैबिनेट रियर पैनल के माध्यम से एक हीटसिंक पास करता है। आंतरिक कूलिंग मॉड्यूल को बाहरी कूलिंग वेरिएंट (या इसके विपरीत) से बदलना कैबिनेट स्थापना आवश्यकताओं को बदल देता है। मूल स्थापना से कूलिंग प्रत्यय का मिलान करें।
सिमॉडाइव 611 मॉड्यूल ड्राइव समूह के भीतर एक सामान्य DC बस साझा करते हैं। इनफीड/रीजेनरेटिव सप्लाई मॉड्यूल DC बस बनाता और बनाए रखता है; सभी पावर मॉड्यूल इससे खींचते हैं। एक एकल विफल पावर मॉड्यूल को बदलने से आसन्न ड्राइव को प्रभावित किए बिना एक्सिस बहाल हो जाती है — DC बस आर्किटेक्चर का मतलब है कि रिप्लेसमेंट ड्राइव समूह के भीतर यांत्रिक और विद्युत रूप से आत्मनिर्भर है।
किसी भी काम से पहले: पुष्टि करें कि DC बस पूरी तरह से डिस्चार्ज है। सिमॉडाइव 611 DC बस कैपेसिटर मेन पावर हटाए जाने के कुछ मिनटों बाद खतरनाक वोल्टेज बनाए रखते हैं। कनेक्शन को संभालने से पहले मॉड्यूल पर चार्ज इंडिकेटर LED पूरी तरह से बुझ जाना चाहिए।
Q1: क्या 6SN1123-1AA00-0BA2 सिन्यूमेरिक 840D और 810D के साथ संगत है?
हाँ। सिमॉडाइव 611 को सिन्यूमेरिक 840D sl, 840D और 810D के लिए ड्राइव सिस्टम के रूप में डिजाइन किया गया था। रिप्लेसमेंट मॉड्यूल को चालू करने से पहले NCU में एक्सिस असाइनमेंट और ड्राइव कॉन्फ़िगरेशन पैरामीटर सत्यापित करें।
Q2: आंतरिक और बाहरी कूलिंग संस्करणों के बीच क्या अंतर है?
आंतरिक कूलिंग परिवेशी कैबिनेट वायु प्रवाह का उपयोग करती है — किसी बाहरी हीटसिंक या समर्पित कूलिंग सर्किट की आवश्यकता नहीं है। बाहरी कूलिंग कैबिनेट रियर पैनल के माध्यम से एक हीटसिंक माउंट करती है, गर्मी को एनक्लोजर के बाहर रखती है। हमेशा उस वेरिएंट का उपयोग करें जो मौजूदा इंस्टॉलेशन के कूलिंग कॉन्फ़िगरेशन से मेल खाता हो। ऑर्डर नंबर में प्रत्यय कूलिंग प्रकार की पहचान करता है।
Q3: क्या यह मॉड्यूल ड्राइव सिस्टम को पुन: कॉन्फ़िगर किए बिना एक विफल इकाई को बदल सकता है?
अधिकांश मामलों में हाँ — बशर्ते रिप्लेसमेंट में मूल के समान ऑर्डर नंबर हो। ड्राइव पैरामीटर कंट्रोलर या ड्राइव कंट्रोल बोर्ड में रहते हैं, न कि पावर मॉड्यूल में। भौतिक स्थापना के बाद, सेटिंग्स को बहाल करने के लिए NCU या ड्राइव टूल से एक्सिस पैरामीटर डाउनलोड करें। चालू करने से पहले हमेशा ड्राइव कंट्रोल बोर्ड और सिन्यूमेरिक कंट्रोलर संस्करण के बीच फर्मवेयर संगतता सत्यापित करें।
Q4: क्या 6SN1123-1AA00-0BA2 में ड्राइव कंट्रोल बोर्ड शामिल है?
नहीं। 6SN1123 केवल पावर मॉड्यूल है। ड्राइव कंट्रोल बोर्ड — एक्सिस पैरामीटर और सिन्यूमेरिक संचार रखता है — एक अलग घटक है जो पावर मॉड्यूल पर माउंट होता है। एक्सिस के संचालन के लिए दोनों मौजूद होने चाहिए। विफल पावर मॉड्यूल को बदलते समय, यदि मूल ड्राइव कंट्रोल बोर्ड क्षतिग्रस्त नहीं है तो उसे रिप्लेसमेंट पर स्थानांतरित करें।
Q5: इस रिप्लेसमेंट मॉड्यूल को स्थापित करने से पहले क्या जांचा जाना चाहिए?
पुष्टि करें कि DC बस पूरी तरह से डिस्चार्ज है (चार्ज इंडिकेटर LED बुझ गया है)। सत्यापित करें कि रिप्लेसमेंट ऑर्डर नंबर मूल से बिल्कुल मेल खाता है, जिसमें कूलिंग प्रत्यय (0BA2 = आंतरिक) भी शामिल है। पुष्टि करें कि नए मॉड्यूल पर बैठे ड्राइव कंट्रोल बोर्ड को सही ढंग से कॉन्फ़िगर किया गया है या यह मूल है जिसे विफल इकाई से स्थानांतरित किया गया है। स्थापना के बाद, एक्सिस को पूर्ण उत्पादन में वापस लाने से पहले कम लोड पर एक नियंत्रित परीक्षण चलाएं।
