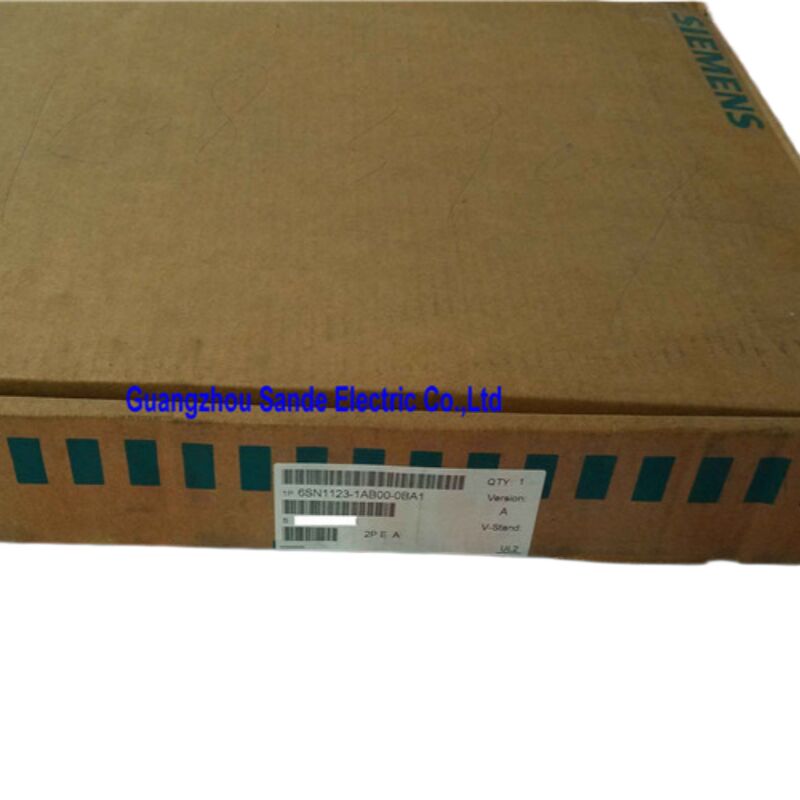

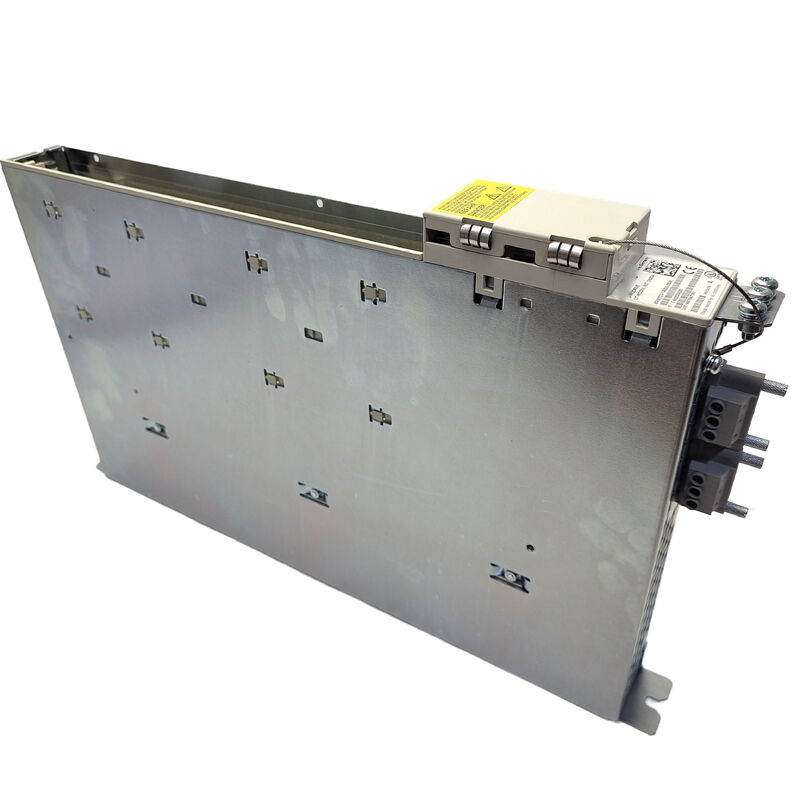

25A सिमोड्राइव सर्वो मोटर ड्राइवर पावर मॉड्यूल 6SN1123-1AB00-0BA1

Siemens 6SN1123-1AB00-0BA1 — SIMODRIVE 611 पावर मॉड्यूल, 2-एक्सिस, 25A, आंतरिक कूलिंग

उत्पाद अवलोकन

यह 6SN1123-1AB00-0BA1 सीमेंस के लंबे समय से स्थापित SIMODRIVE 611 सर्वो ड्राइव प्लेटफॉर्म का एक डुअल-एक्सिस पावर मॉड्यूल है — एक ऐसा सिस्टम जिसने दशकों से दुनिया भर में सीएनसी मशीन टूल्स को पावर दी है। 25 A की संयुक्त आउटपुट रेटिंग और एक ही मॉड्यूल से दो मोटर एक्सिस को एक साथ चलाने की क्षमता के साथ, यह यूनिट उस इंजीनियरिंग व्यावहारिकता का प्रतिनिधित्व करती है जिसने SIMODRIVE 611 श्रृंखला को मशीनिंग सेंटर, टर्निंग सेल और SINUMERIK नियंत्रण चलाने वाली ग्राइंडिंग मशीनों में एक मानक फिक्स्चर बनाया।

मॉड्यूल उच्च-शक्ति रूपांतरण कार्य को संभालता है: यह SIMODRIVE 611 इनफीड मॉड्यूल द्वारा आपूर्ति की गई डीसी बस ऊर्जा लेता है, इसे सटीक रूप से नियंत्रित तीन-चरण एसी आउटपुट में परिवर्तित करता है, और उस आउटपुट को संलग्न सर्वो या स्पिंडल मोटरों तक पहुंचाता है। इंटेलिजेंस — करंट लूप कंट्रोल, स्पीड रेगुलेशन, पोजिशनिंग — कंट्रोल मॉड्यूल में रहता है जो ड्राइव रेल पर इसके साथ माउंट होता है। साथ में वे एक पूर्ण ड्राइव एक्सिस बनाते हैं।

तकनीकी विशिष्टताएँ

SIMODRIVE 611 सिस्टम कैसे संरचित है — और यह मॉड्यूल कहाँ फिट बैठता है

इस मॉड्यूल के कार्य को समझने के लिए SIMODRIVE 611 कैबिनेट के संगठन पर एक संक्षिप्त नज़र डालना आवश्यक है।

एक पूर्ण SIMODRIVE 611 ड्राइव समूह एक इनफीड/रीजेनरेटिव मॉड्यूल से शुरू होता है, जो आने वाली तीन-चरण मेन सप्लाई को रेक्टिफाई करता है और साझा डीसी बस को बनाए रखता है। कैबिनेट में प्रत्येक पावर मॉड्यूल उस बस से ऊर्जा लेता है। 6SN1123-1AB00-0BA1 इस समूह में स्लॉट करता है, ड्राइव रेल पर बैठता है, और मॉड्यूल इंटरकनेक्ट सिस्टम के माध्यम से डीसी बस से जुड़ता है — मॉड्यूल के बीच कोई व्यक्तिगत पावर वायरिंग की आवश्यकता नहीं होती है।

इस पावर मॉड्यूल पर सीधे माउंट किया गया एक कंट्रोल मॉड्यूल (अलग से ऑर्डर किया गया) होता है, जो एनकोडर फीडबैक को प्रोसेस करता है और स्पीड और करंट लूप को बंद करता है। पावर मॉड्यूल और कंट्रोल मॉड्यूल का युग्मन एक पूर्ण ड्राइव एक्सिस बनाता है — या इस मामले में, एक मॉड्यूल चौड़ाई के भीतर दो पूर्ण एक्सिस। वह डुअल-एक्सिस डिज़ाइन कोई समझौता नहीं है; यह एक जानबूझकर जगह बचाने वाली सुविधा है जो दो कम-करंट एक्सिस को एक स्लॉट साझा करने की अनुमति देती है, जिससे ड्राइव कैबिनेट कॉम्पैक्ट रहता है।

मॉड्यूल कैबिनेट में सुरक्षा और स्विचिंग तत्वों के साथ भी इंटरफेस करता है: लाइन कॉन्टैक्टर, कम्यूटेटिंग रिएक्टर, और लाइन फिल्टर। ये सभी अपस्ट्रीम में स्थित हैं और SIMODRIVE 611 सिस्टम डिज़ाइन का हिस्सा हैं।

आंतरिक कूलिंग — व्यवहार में इसका क्या मतलब है

भाग संख्या में "1AB00" पदनाम इसे एक आंतरिक गर्मी अपव्यय वेरिएंट के रूप में पहचानता है, न कि व्यापक SIMODRIVE 611 रेंज में उपलब्ध बाहरी हीट-सिंक या लिक्विड-कूल्ड कॉन्फ़िगरेशन के विपरीत।

आंतरिक कूलिंग के साथ, अपशिष्ट गर्मी ड्राइव कैबिनेट के इंटीरियर में फैल जाती है, न कि पैनल की दीवार के बाहर लगे रियर हीटसिंक के माध्यम से। यह कैबिनेट इंस्टॉलेशन को सरल बनाता है — बैक पैनल में कोई कटआउट आवश्यक नहीं है — लेकिन यह कैबिनेट के वेंटिलेशन सिस्टम पर अधिक मांग डालता है। पावर सप्लाई नियमित कार्य के उप-उत्पाद के रूप में गर्मी उत्पन्न करती है, इसलिए पूरे सिस्टम को सुचारू रूप से चलाने के लिए एक पंखे या वैकल्पिक कूलिंग सिस्टम की आवश्यकता होती है। एक अच्छी तरह हवादार कैबिनेट जिसमें फोर्स-एयर कूलिंग हो, मानक अभ्यास है। मॉड्यूल को उसके रेटेड परिवेश तापमान 45 °C से अधिक संचालित करने से थर्मल प्रोटेक्शन ट्रिगर होगा और अंततः ड्राइव फॉल्ट हो जाएगा।

संगत मोटर और कंट्रोल मॉड्यूल

6SN1123-1AB00-0BA1 को सीमेंस सर्वो और स्पिंडल मोटर प्रकारों की एक श्रृंखला को चलाने के लिए डिज़ाइन किया गया है, जिनमें शामिल हैं:

• 1FT5 और 1FT6 श्रृंखला सिंक्रोनस सर्वो मोटर (फीडरेट अनुप्रयोगों के लिए)
• 1PH श्रृंखला एसिंक्रोनस स्पिंडल मोटर
• मानक एसिंक्रोनस इंडक्शन मोटर (जब इन्वर्टर को उपयुक्त स्विचिंग आवृत्ति — MA मोड के लिए 4 kHz या 8 kHz — के लिए कॉन्फ़िगर किया गया हो)
• 1PM श्रृंखला डायरेक्ट-ड्राइव अनुप्रयोगों के लिए हॉलो-शाफ्ट स्पिंडल मोटर
• गैर-सीमेंस मोटर, बशर्ते वे मोटर निर्माता के दस्तावेज़ीकरण के अनुसार साइनसोइडल मॉड्यूलेशन उपयुक्तता आवश्यकताओं को पूरा करते हों

मोटर संगतता की यह श्रृंखला मशीन टूल कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला में मॉड्यूल के उपयोग को दर्शाती है — सटीक ग्राइंडिंग से लेकर भारी टर्निंग तक — जब तक कि आवश्यक मोटर करंट प्रति एक्सिस सीमा 9 A (फीड) और 8 A (स्पिंडल) के भीतर रहता है।

संगत पूर्ववर्ती और उत्तराधिकारी वेरिएंट में 6SN1123-1AB00-0BA0 (पहले का हार्डवेयर संशोधन) और 6SN1123-1AB00-0BA2 (बाद का संशोधन) शामिल हैं, जो समान विद्युत रेटिंग साझा करते हैं।

विशिष्ट मशीन अनुप्रयोग

यह विशिष्ट पावर मॉड्यूल आकार — 25 A डुअल-एक्सिस — सहायक और माध्यमिक एक्सिस के लिए एक सामान्य विकल्प है जहां मोटर करंट मध्यम होते हैं। विशिष्ट उपयोग के मामलों में शामिल हैं:

• सीएनसी मशीनिंग सेंटर: छोटे स्पिंडल कॉन्फ़िगरेशन पर X, Y, Z, या रोटरी एक्सिस ड्राइव
• टर्निंग सेंटर: बुर्ज पोजिशनिंग और सब-स्पिंडल एक्सिस
• ग्राइंडिंग मशीनें: व्हील हेड फीड और वर्कहेड ड्राइव
• बोरिंग मिल और गियर-कटिंग मशीनें SINUMERIK 840D या 810D नियंत्रण चलाने वाली

डुअल-एक्सिस फॉर्मेट विशेष रूप से व्यावहारिक है जहां दो एक्सिस समान करंट की मांगों को साझा करते हैं — यह दो सिंगल-एक्सिस यूनिट्स की तुलना में आवश्यक मॉड्यूल स्लॉट की संख्या को आधा कर देता है।

खरीद नोट्स — बंद स्थिति

6SN1123-1AB00-0BA1 सीमेंस से एक बंद वर्गीकरण रखता है, जिसका अर्थ है कि यह अब सक्रिय उत्पादन में नहीं है। यह SIMODRIVE 611 प्लेटफॉर्म के लिए अपेक्षित है, जिसे नई मशीन बिल्ड के लिए SINAMICS S120 ड्राइव परिवार द्वारा प्रतिस्थापित किया गया है।

हालांकि, रखरखाव अनुप्रयोगों के लिए, SIMODRIVE 611 सिस्टम मौजूदा सीएनसी मशीनों के एक बहुत बड़े स्थापित आधार पर चालू रहते हैं — और प्रतिस्थापन मॉड्यूल विशेष औद्योगिक स्वचालन पार्ट्स आपूर्तिकर्ताओं के माध्यम से व्यापक रूप से उपलब्ध हैं, आमतौर पर नए-पुराने-स्टॉक या पेशेवर रूप से नवीनीकृत/एक्सचेंज इकाइयों के रूप में। सोर्सिंग करते समय, उन आपूर्तिकर्ताओं की तलाश करें जो बिक्री से पहले मोटर टेस्ट बेंच पर कार्यात्मक परीक्षण करते हैं, क्योंकि यह मॉड्यूल के पावर स्टेज और कंट्रोल इंटरफेस के सही ढंग से प्रदर्शन करने का सार्थक आश्वासन प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: 6SN1123-1AB00-0BA1 के साथ कौन से कंट्रोल मॉड्यूल संगत हैं?

यह पावर मॉड्यूल SIMODRIVE 611 कंट्रोल मॉड्यूल की पूरी श्रृंखला को स्वीकार करता है, जिसमें फीड और स्पिंडल दोनों अनुप्रयोगों के लिए 6SN1118 श्रृंखला मानक और यूनिवर्सल कंट्रोल बोर्ड शामिल हैं। सही कंट्रोल मॉड्यूल मोटर प्रकार (सिंक्रोनस या एसिंक्रोनस), फीडबैक सिस्टम (रिजॉल्वर, एनकोडर, या डायरेक्ट मेजरिंग सिस्टम), और आवश्यक कंट्रोल फ़ंक्शन पर निर्भर करता है। युग्मन को SIMODRIVE 611 सिस्टम मैनुअल या मौजूदा मशीन कॉन्फ़िगरेशन के विरुद्ध पुष्टि की जानी चाहिए — पावर मॉड्यूल और कंट्रोल मॉड्यूल भौतिक संगतता के बावजूद सार्वभौमिक रूप से विनिमेय नहीं हैं।

Q2: क्या यह मॉड्यूल 6SN1123-1AB00-0BA0 और 0BA2 वेरिएंट के लिए डायरेक्ट ड्रॉप-इन रिप्लेसमेंट है?

अधिकांश मामलों में, हाँ। BA0, BA1, और BA2 प्रत्यय एक ही बेस उत्पाद के हार्डवेयर संशोधनों को इंगित करते हैं। विद्युत रेटिंग, फॉर्म फैक्टर, और कनेक्टर की स्थिति संशोधनों में सुसंगत हैं। हालांकि, कंट्रोल मॉड्यूल पर विशिष्ट फर्मवेयर संस्करण कुछ एज मामलों में विशेष हार्डवेयर संशोधनों के साथ अलग तरह से इंटरैक्ट कर सकते हैं। जब एक विफल इकाई को प्रतिस्थापित करते हैं, तो मूल संशोधन को नोट करें और यदि संभव हो तो उसका मिलान करें। यदि सटीक संशोधन उपलब्ध नहीं है, तो BA1 वेरिएंट को आम तौर पर BA0 या BA2 के साथ मूल रूप से फिट किए गए सिस्टम के साथ संगत माना जाता है।

Q3: प्रतिस्थापन मॉड्यूल स्थापित करने के बाद मशीन ड्राइव फॉल्ट दिखाती है — पहले क्या जांचा जाना चाहिए?

डीसी बस वोल्टेज से शुरू करें। यदि इनफीड मॉड्यूल सक्रिय नहीं है या उसका रेडी सिग्नल मौजूद नहीं है, तो पावर मॉड्यूल अपनी स्थिति की परवाह किए बिना काम नहीं करेगा। अगला, सत्यापित करें कि कंट्रोल मॉड्यूल सही ढंग से बैठा है और उसके सक्षम सिग्नल (AS1/AS2 और पल्स इनेबल) सक्रिय हैं। पैरामीटर बेमेल — विशेष रूप से मोटर डेटा सेट यदि कंट्रोल मॉड्यूल को भी प्रतिस्थापित किया गया था — एक और सामान्य कारण है। अंत में, कंट्रोल में संग्रहीत किसी भी अवशिष्ट फॉल्ट कोड की जांच करें; कुछ SINUMERIK नियंत्रण अलार्म इतिहास बनाए रखते हैं जो सीधे फॉल्ट सीक्वेंस की ओर इशारा करते हैं।

Q4: यदि यह मॉड्यूल चल रहा हो तो कैबिनेट कूलिंग विफल हो जाए तो क्या होगा?

सामान्य फॉल्ट स्थितियों के तहत किसी भी स्थायी क्षति से पहले मॉड्यूल का आंतरिक थर्मल प्रोटेक्शन ट्रिगर होगा। ड्राइव एक परिभाषित सीमा पर एक तापमान चेतावनी जारी करेगा, जिसके बाद यदि तापमान बढ़ता रहता है तो एक नियंत्रित शटडाउन होगा। ऑपरेटिंग सीलिंग 45 °C परिवेश है; इस स्तर से ऊपर निरंतर संचालन घटक जीवन को ख़राब करता है, भले ही तत्काल फॉल्ट ट्रिगर न हो। थर्मल शटडाउन के बाद, पुनरारंभ करने से पहले पर्याप्त कूलिंग समय दें — अभी भी गर्म कैबिनेट में तुरंत पावर अप करना एक सामान्य त्रुटि है जो बार-बार फॉल्ट का कारण बनती है।

Q5: क्या इस मॉड्यूल की मरम्मत की जा सकती है बजाय इसके कि इसे बदला जाए?

SIMODRIVE 611 मॉड्यूल के लिए विशेषज्ञ मरम्मत एक सुस्थापित विकल्प है, जिसमें कई यूरोपीय और उत्तरी अमेरिकी सेवा प्रदाता परीक्षण किए गए एक्सचेंज प्रोग्राम पेश करते हैं। एक गुणवत्ता मरम्मत में कैपेसिटर और अन्य आयु-संवेदनशील निष्क्रिय घटकों का प्रतिस्थापन शामिल होना चाहिए — न कि केवल विफल भाग — लोड स्थितियों के तहत पूर्ण कार्यात्मक परीक्षण के साथ। यह दृष्टिकोण आम तौर पर एक नए समकक्ष या उच्च-ग्रेड नवीनीकृत इकाई की तुलना में काफी कम लागत वाला होता है। उन मशीनों के लिए जहां SIMODRIVE 611 प्लेटफॉर्म कई और वर्षों तक सेवा में रहेगा, उत्पाद लाइन की बंद स्थिति को देखते हुए, शेल्फ पर कम से कम एक परीक्षण किया गया स्पेयर मॉड्यूल रखना एक व्यावहारिक रखरखाव रणनीति है।

6SN1123-1AB00-0BA1 केवल पावर मॉड्यूल के रूप में आपूर्ति की जाती है। पूर्ण ड्राइव फ़ंक्शन के लिए एक संगत SIMODRIVE 611 कंट्रोल मॉड्यूल आवश्यक है और इसे अलग से ऑर्डर किया जाना चाहिए। इंस्टॉलेशन, पैरामीटर असाइनमेंट और कमीशनिंग प्रक्रियाओं के लिए हमेशा सीमेंस SIMODRIVE 611 सिस्टम मैनुअल देखें।
