सीमेंस 6SN1145-1AA00-0CA0 — SIMODRIVE 611 इनफ़ीड मॉड्यूल, 28/50 kW, अनियंत्रित, आंतरिक कूलिंग

यह मॉड्यूल वास्तव में क्या करता है

विनिर्देशों में जाने से पहले, यह स्पष्ट करना उचित है कि यह घटक क्या भूमिका निभाता है — क्योंकि "इनफ़ीड मॉड्यूल" एक ऐसा शब्द है जिसका अर्थ विभिन्न ड्राइव सिस्टम में अलग-अलग होता है।

SIMODRIVE 611 आर्किटेक्चर में, इनफ़ीड मॉड्यूल ड्राइव समूह में पहला मॉड्यूल है। यह कैबिनेट रेल के बिल्कुल बाईं ओर बैठता है, सीधे तीन-चरण मेन सप्लाई से जुड़ता है, और एक महत्वपूर्ण काम करता है: यह आने वाले AC वोल्टेज को रेक्टिफाई करता है और साझा DC बस स्थापित करता है जिससे समूह के प्रत्येक पावर मॉड्यूल को बिजली मिलती है। सही ढंग से रेटेड, कार्यशील इनफ़ीड मॉड्यूल के बिना, कोई भी एक्सिस ड्राइव संचालित नहीं होती है। यह 6SN1145-1AA00-0CA0 को पूरे SIMODRIVE 611 कैबिनेट का आधार बनाता है — एक परिधीय घटक नहीं, बल्कि केंद्रीय बिजली स्रोत।

यह विशेष संस्करण अनियंत्रित (UI) प्रकार है, जो 28 kW निरंतर / 50 kW पीक पर रेटेड है, जिसमें आंतरिक गर्मी अपव्यय और SIMODRIVE 611A (एनालॉग) और SIMODRIVE 611D (डिजिटल) ड्राइव परिवारों दोनों के साथ संगतता है।

तकनीकी विनिर्देश

अनियंत्रित इनफ़ीड — अंतर को समझना

SIMODRIVE 611 प्लेटफ़ॉर्म दो प्रकार के इनफ़ीड मॉड्यूल प्रदान करता है, और उनके बीच का अंतर सिस्टम व्यवहार के लिए वास्तविक निहितार्थ रखता है।

अनियंत्रित इनफ़ीड (UI) — इस मॉड्यूल का प्रकार — एक DC बस वोल्टेज उत्पन्न करता है जो सीधे आने वाले मेन वोल्टेज के समानुपाती होता है। कोई सक्रिय वोल्टेज विनियमन नहीं है। DC लिंक आपूर्ति वोल्टेज के लगभग 1.35 गुना पर बैठता है, जो 400 V आपूर्ति पर लगभग 540 V DC देता है। यदि मेन वोल्टेज में उतार-चढ़ाव होता है, तो DC बस भी उसके साथ उतार-चढ़ाव करती है। जब एक जुड़ा हुआ एक्सिस धीमा होता है, तो पुनर्योजी ऊर्जा DC बस में वापस प्रवाहित होती है और बस वोल्टेज को बढ़ाती है। यदि उसी क्षण कोई अन्य एक्सिस उस ऊर्जा को अवशोषित नहीं कर सकता है, तो ओवरवोल्टेज दोषों को रोकने के लिए एक ब्रेकिंग रेसिस्टर मॉड्यूल का उपयोग किया जाना चाहिए।

विनियमित इनफ़ीड / पुनर्योजी (I/R) मॉड्यूल — एक अलग उत्पाद परिवार — DC बस वोल्टेज को स्थिर रखने के लिए सक्रिय नियंत्रण का उपयोग करते हैं और पुनर्योजी ब्रेकिंग ऊर्जा को मेन सप्लाई में वापस कर सकते हैं। वे अधिक महंगे होते हैं और अतिरिक्त लाइन घटकों की आवश्यकता होती है, लेकिन कई अनुप्रयोगों में ब्रेकिंग रेसिस्टर की आवश्यकता को समाप्त कर देते हैं।

6SN1145-1AA00-0CA0 के लिए, अनियंत्रित डिज़ाइन उन स्थितियों में पूरी तरह से उपयुक्त है जहाँ ड्राइव समूह ऐसे मोटर संचालित करता है जो रुकने के लिए कोस्ट करते हैं, या जहाँ एक ब्रेकिंग मॉड्यूल मंदी ऊर्जा को संभालता है। कई उत्पादन मशीन टूल्स इस श्रेणी में आते हैं, और UI मॉड्यूल का सरल सर्किट स्वाभाविक रूप से समय के साथ अधिक मजबूत होता है।

सिस्टम कॉन्फ़िगरेशन — यह मॉड्यूल कहाँ संबंधित है

SIMODRIVE 611 ड्राइव समूह को एक सामान्य रेल पर इकट्ठा किया जाता है, जिसमें मॉड्यूल अपने बैकप्लेन इंटरकनेक्शन के माध्यम से DC बस साझा करते हैं। इनफ़ीड मॉड्यूल को समूह में सबसे बाईं ओर की स्थिति पर कब्जा करना चाहिए — यह एक कठोर आवश्यकता है, प्राथमिकता नहीं। इसके दाईं ओर NCU बॉक्स (यदि मौजूद हो), उसके बाद स्पिंडल ड्राइव मॉड्यूल घटते वर्तमान क्रम में बाएं से दाएं व्यवस्थित होते हैं, फिर उसी घटते क्रम में फ़ीड एक्सिस मॉड्यूल।

इनफ़ीड मॉड्यूल में मेन कॉन्टैक्टर सर्किट भी होता है। जब सक्षम संकेत संतुष्ट होते हैं और सिस्टम संचालित करने के लिए तैयार होता है, तो इनफ़ीड मॉड्यूल आंतरिक रूप से मेन कॉन्टैक्टर को बंद कर देता है, DC बस को रेक्टिफाइड सप्लाई से जोड़ता है। यह अनुक्रमित पावर-अप वह है जो पूरे ड्राइव समूह को CNC नियंत्रण से एक इकाई के रूप में सुरक्षित रूप से सक्षम और अक्षम करने की अनुमति देता है।

28/50 kW मॉड्यूल के लिए, कुल कनेक्टेड DC बस लोड — ड्यूटी चक्र और संयोग कारक को ध्यान में रखते हुए सभी पावर मॉड्यूल की आवश्यकताओं के योग के रूप में गणना की जाती है — मॉड्यूल की रेटेड क्षमता के भीतर रहनी चाहिए। इससे अधिक होने पर व्यक्तिगत पावर मॉड्यूल के बजाय इनफ़ीड चरण में ओवरकरंट दोष उत्पन्न होते हैं, जो दोष निदान को भ्रमित कर सकते हैं यदि सिस्टम को कमीशनिंग के समय ठीक से आकार नहीं दिया गया था।

आंतरिक कूलिंग — कैबिनेट आवश्यकताएँ

इस भाग संख्या में "0CA0" प्रत्यय आंतरिक कूलिंग कॉन्फ़िगरेशन की पहचान करता है। इसका मतलब है कि मॉड्यूल का हीट सिंक पूरी तरह से कैबिनेट के अंदर स्थित है, जो अपशिष्ट गर्मी को कैबिनेट के आंतरिक हवा की मात्रा में फैलाता है।

कैबिनेट डिजाइन के लिए निहितार्थ सीधे हैं: गर्मी के निर्माण को रोकने के लिए बाड़े को पर्याप्त रूप से हवादार होना चाहिए। पूर्ण लोड पर, 50 kW इनफ़ीड मॉड्यूल महत्वपूर्ण थर्मल आउटपुट उत्पन्न करता है, और कैबिनेट पंखे के आकार को जुड़े पावर मॉड्यूल, नियंत्रण हार्डवेयर और बाड़े में किसी भी अन्य गर्मी स्रोतों से गर्मी के साथ-साथ इसे भी ध्यान में रखना चाहिए। सीमेंस ने इस गणना के लिए SIMODRIVE 611 कॉन्फ़िगरेशन मैनुअल में थर्मल डिजाइन दिशानिर्देश प्रकाशित किए हैं।

वैकल्पिक कूलिंग कॉन्फ़िगरेशन — जहाँ हीट सिंक पीछे के पैनल में एक कटआउट से बाहर निकलता है — कैबिनेट के अंदर थर्मल लोड को कम करता है लेकिन अधिक जटिल यांत्रिक स्थापना की आवश्यकता होती है। आंतरिक कूलिंग संस्करण आम तौर पर पसंद किया जाता है जहाँ कैबिनेट संशोधन प्रतिबंधित है या जहाँ स्थापना वातावरण पीछे-पैनल पहुंच को कठिन बनाता है।

विशिष्ट मशीन अनुप्रयोग

28/50 kW पावर रेटिंग 6SN1145-1AA00-0CA0 को SIMODRIVE 611 इनफ़ीड लाइनअप के मध्य-श्रेणी में रखती है — पूर्ण आकार के स्पिंडल ड्राइव के साथ मल्टी-एक्सिस मशीनिंग सेंटर का समर्थन करने के लिए पर्याप्त बड़ी, इतनी कॉम्पैक्ट कि ड्राइव समूह प्रबंधनीय कैबिनेट आयामों से परे नहीं बढ़ता है। सामान्य अनुप्रयोगों में शामिल हैं:

• सीएनसी मशीनिंग सेंटर एक स्पिंडल एक्सिस और तीन से पांच फ़ीड एक्सिस के साथ
• टर्न सेंटर और लेथसर्वो बुर्ज, टेलस्टॉक और सी-एक्सिस के साथ
• ग्राइंडिंग मशीनेंजिन्हें कई समन्वित फ़ीड एक्सिस की आवश्यकता होती है
• गियर कटिंग और हॉबिंग मशीनेंSINUMERIK 840D या 810D नियंत्रण चला रही हैं
• बोरिंग और मिलिंग मशीनेंएयरोस्पेस और भारी इंजीनियरिंग वातावरण में

611A (एनालॉग) और 611D (डिजिटल) दोनों सिस्टम के साथ दोहरी संगतता इस मॉड्यूल को SIMODRIVE-सुसज्जित मशीन टूल्स के स्थापित आधार पर एक असामान्य रूप से व्यापक पदचिह्न देती है।

खरीद विचार

यह भाग सीमेंस से बंद / स्पेयर पार्ट स्थिति रखता है, जो SIMODRIVE 611 प्लेटफ़ॉर्म के व्यापक अंत-ऑफ-एक्टिव-मैन्युफैक्चरिंग जीवनचक्र के अनुरूप है। सीमेंस ने नई मशीन डिजाइनों को SINAMICS S120 प्लेटफ़ॉर्म पर स्थानांतरित कर दिया है, लेकिन SIMODRIVE 611 स्थापित आधार विशाल बना हुआ है, और विशेष औद्योगिक स्वचालन आपूर्तिकर्ताओं के माध्यम से प्रतिस्थापन मॉड्यूल सक्रिय रूप से कारोबार किए जाते रहते हैं।

6SN1145-1AA00-0CA0 की सोर्सिंग करते समय, मुख्य अंतर यह करना है:

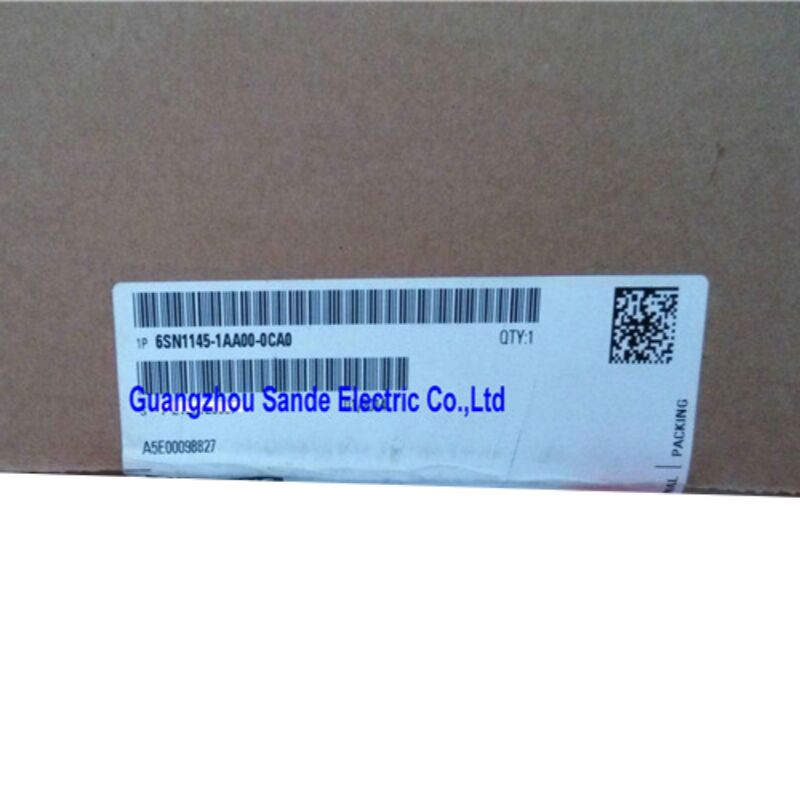

• नया-पुराना स्टॉक (NOS): सील पैकेजिंग में मूल सीमेंस इकाइयाँ, जो आम तौर पर एक महत्वपूर्ण मूल्य प्रीमियम की मांग करती हैं लेकिन घटक आयु और स्थिति में पूर्ण विश्वास प्रदान करती हैं
• नवीनीकृत / विनिमय इकाइयाँ: पेशेवर रूप से परीक्षण और पुन: कंडीशन किए गए मॉड्यूल, अधिकांश रखरखाव अनुप्रयोगों के लिए उपयुक्त जब प्रतिष्ठित विशेषज्ञों से प्राप्त किए जाते हैं जो लाइव ड्राइव टेस्ट बेंच पर परीक्षण करते हैं
• अप्रमाणित प्रयुक्त स्टॉक: इस महत्वपूर्णता के मॉड्यूल के लिए सार्थक जोखिम वहन करता है — इनफ़ीड मॉड्यूल की विफलता पूरे ड्राइव समूह को बंद कर देती है, इसलिए एक सस्ते यूनिट पर बचत से कहीं अधिक उत्पादन डाउनटाइम के दौरान दूसरी विफलता की लागत हो सकती है

अक्सर पूछे जाने वाले प्रश्न

Q1: इस मॉड्यूल पर 28 kW और 50 kW रेटिंग के बीच क्या अंतर है?

6SN1145-1AA00-0CA0 दोहरे पावर रेटिंग को वहन करता है क्योंकि इनफ़ीड मॉड्यूल को दो अलग-अलग लोड प्रोफाइल का समर्थन करना चाहिए। 28 kW आंकड़ा निरंतर पावर रेटिंग है — वह स्थायी लोड जिसे मॉड्यूल सामान्य परिचालन स्थितियों के तहत अनिश्चित काल तक संभाल सकता है। 50 kW आंकड़ा पीक क्षमता है, जो थोड़े समय के लिए उपलब्ध है जब जुड़े एक्सिस एक साथ भारी लोड के तहत तेज हो रहे होते हैं। एक नए ड्राइव समूह के लिए इनफ़ीड मॉड्यूल को आकार देते समय, गणना को यह पुष्टि करनी चाहिए कि पीक मांग और निरंतर औसत दोनों मशीन के सबसे खराब स्थिति वाले ड्यूटी चक्र में इन संबंधित सीमाओं के भीतर रहें।

Q2: क्या यह मॉड्यूल SIMODRIVE 611A (एनालॉग) और 611D (डिजिटल) दोनों सिस्टम के साथ काम करता है?

हाँ — उत्पाद विवरण में "A/D" पदनाम दोनों पीढ़ियों के साथ संगतता की पुष्टि करता है। इनफ़ीड मॉड्यूल स्वयं इस बात के प्रति संवेदनशील नहीं है कि जुड़े पावर मॉड्यूल एनालॉग या डिजिटल नियंत्रण का उपयोग करते हैं या नहीं; इसका काम DC बस की आपूर्ति करना है। एक ही ड्राइव समूह में मिश्रित 611A और 611D कॉन्फ़िगरेशन संभव हैं और अक्सर उन मशीनों पर पाए जाते थे जो अपने सेवा जीवनकाल में आंशिक ड्राइव अपग्रेड से गुजरती थीं।

Q3: मशीन ब्रेकिंग के दौरान DC बस पर ओवरवोल्टेज दोष के साथ ट्रिप करती है — क्या इनफ़ीड मॉड्यूल दोषपूर्ण हो सकता है?

जरूरी नहीं कि इनफ़ीड मॉड्यूल स्वयं हो, बल्कि उसके आसपास का सिस्टम कॉन्फ़िगरेशन। एक अनियंत्रित UI मॉड्यूल के साथ, पुनर्योजी ब्रेकिंग ऊर्जा का कोई गंतव्य नहीं होता है जब तक कि एक ब्रेकिंग रेसिस्टर मॉड्यूल मौजूद न हो और सही ढंग से आकार का न हो। यदि ब्रेकिंग रेसिस्टर विफल हो गया है, कम आकार का है, या कभी फिट नहीं किया गया था, तो मंदी के दौरान DC बस ओवरवोल्टेज अपेक्षित परिणाम है। इनफ़ीड मॉड्यूल पर संदेह करने से पहले ब्रेकिंग मॉड्यूल की स्थिति और रेसिस्टर की स्थिति की जाँच करें। यदि इनफ़ीड मॉड्यूल वास्तव में विफल हो रहा है, तो अधिक विशिष्ट लक्षण पावर-अप पर DC बस स्थापित करने में असमर्थता है, जो अक्सर SINUMERIK डिस्प्ले पर एक विशिष्ट दोष कोड के साथ होता है।

Q4: इस इनफ़ीड मॉड्यूल के साथ कौन से अपस्ट्रीम लाइन घटक आवश्यक हैं?

इस इनफ़ीड मॉड्यूल का उपयोग करने वाले SIMODRIVE 611 ड्राइव समूह को सही ढंग से और सुरक्षित रूप से कार्य करने के लिए कई अपस्ट्रीम घटकों की आवश्यकता होती है। EMC अनुपालन के लिए एक लाइन फ़िल्टर आवश्यक है। एक कम्यूटेटिंग रिएक्टर (HF रिएक्टर) को लाइन फ़िल्टर और इनफ़ीड मॉड्यूल के बीच करंट वृद्धि दर को सीमित करने और रेक्टिफायर ब्रिज की सुरक्षा के लिए फिट किया जाना चाहिए। मेन सप्लाई एक ग्राउंडेड TN सिस्टम होना चाहिए; IT या TT आपूर्ति के लिए, सही वेक्टर समूह (Yyn0) के साथ एक आइसोलेशन ट्रांसफार्मर आवश्यक है। इनफ़ीड मॉड्यूल के अधिकतम इनपुट करंट के लिए रेटेड लाइन फ्यूजिंग या सर्किट ब्रेकर भी प्रदान किया जाना चाहिए। ये आवश्यकताएं SIMODRIVE 611 कॉन्फ़िगरेशन मैनुअल में निर्दिष्ट हैं और इन्हें छोड़ा नहीं जाना चाहिए।

Q5: क्या यह मॉड्यूल अन्य 6SN1145-1AA00 वेरिएंट के साथ विनिमेय है?

6SN1145-1AA00-0CA श्रृंखला के भीतर, मामूली हार्डवेयर संशोधन प्रत्यय (0CA0, 0CA1, 0CA2) को आम तौर पर रखरखाव प्रतिस्थापन उद्देश्यों के लिए विनिमेय माना जाता है — विद्युत रेटिंग और भौतिक आयाम समान हैं, जिसमें प्रत्यय कार्यात्मक अंतर के बजाय विनिर्माण संशोधन स्तर को दर्शाता है। हालांकि, 6SN1145-1AA00 श्रृंखला समग्र रूप से कई पावर रेटिंग (10/25 kW, 28/50 kW, और उच्चतर) को कवर करती है, और विभिन्न पावर रेटिंग के मॉड्यूल विनिमेय नहीं हैं। मूल से कम रेटेड इनफ़ीड मॉड्यूल फिट करने से सामान्य ऑपरेशन के दौरान ओवरकरंट ट्रिप होंगे। यूनिट को प्रतिस्थापित करने से पहले हमेशा पावर रेटिंग मूल स्थापना से मेल खाती है इसकी पुष्टि करें।

6SN1145-1AA00-0CA0 एक कैबिनेट-माउंटेड मॉड्यूल है जो IP00 पर रेटेड है। इसे एक उपयुक्त रूप से संलग्न, हवादार नियंत्रण कैबिनेट में स्थापित किया जाना चाहिए। मंदी वाले लोड से महत्वपूर्ण पुनर्योजी ऊर्जा शामिल करने वाले अनुप्रयोगों के लिए एक ब्रेकिंग रेसिस्टर मॉड्यूल आवश्यक है। ड्राइव समूह आकार, लाइन घटक चयन और स्थापना आवश्यकताओं के लिए हमेशा सीमेंस SIMODRIVE 611 कॉन्फ़िगरेशन मैनुअल का संदर्भ लें।
