| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0033-B577 |

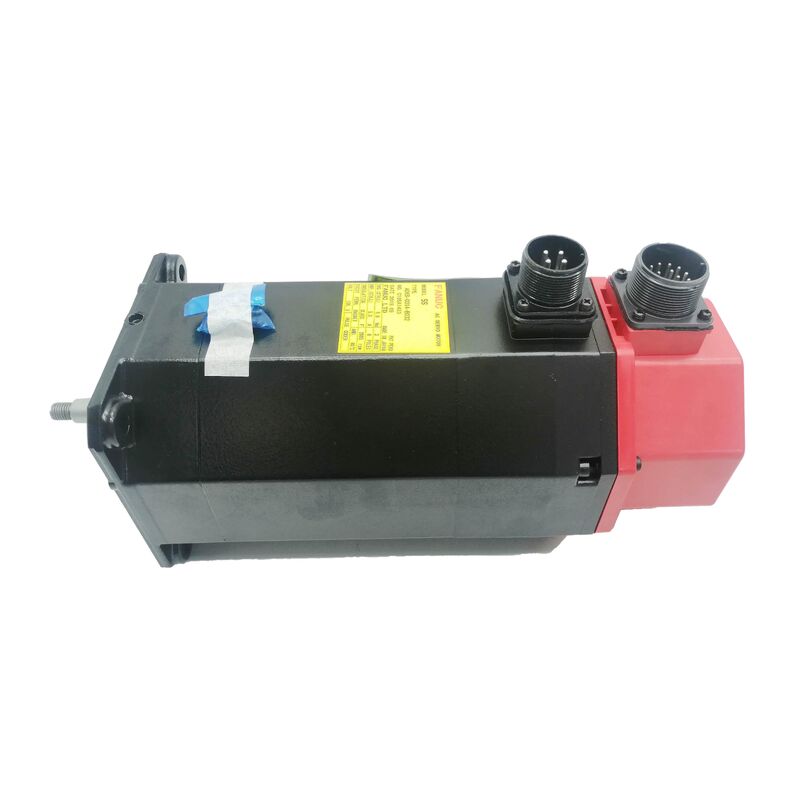

भाग संख्याःA06B-0033-B577
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:एसी ब्रशलेस सर्वो मोटर ₹ बीटा सीरीज
श्रृंखला:A06B-0033 बीटा परिवार
A06B-0033-B577 FANUC की बीटा सीरीज का एसी सर्वो मोटर है। जहां अल्फा सीरीज का लक्ष्य FANUC की सर्वो रेंज का उच्चतम प्रदर्शन अंत है।पूर्ण एन्कोडर ✓ बीटा श्रृंखला को उन अनुप्रयोगों में FANUC सर्वो गुणवत्ता लाने के लिए डिज़ाइन किया गया था जहां लागत अनुकूलित है, कॉम्पैक्ट मोटर सही फिट है। बीटा मोटर्स समकक्ष अल्फा-क्लास मोटर्स की तुलना में छोटे और हल्के होते हैं, जो तंग मशीन लेआउट में मायने रखता है जहां स्थापना स्थान प्रीमियम पर होता है।
B577 प्रत्यय मोटर के यांत्रिक और विद्युत विन्यास को कोड करता है। B5 कॉपर शाफ्ट संस्करण (बिना विद्युत चुम्बकीय ब्रेक) की पहचान करता है।77 अंकों में i32b इक्विमेंटल एन्कोडर और आईपी सुरक्षा मानक निर्दिष्ट हैं. नाब बोर में कॉपर शाफ्ट स्व-केंद्रित है जो अक्षीय रूप से स्थिति में खींचा जाता है और एक नट के साथ लॉक किया जाता है जो केवल घर्षण पर भरोसा किए बिना शाफ्ट के सटीक संरेखण और यांत्रिक रूप से सकारात्मक फिट देता है.
i32b एन्कोडर 32 सिग्नल पीरियड्स प्रति रिवोल्यूशन प्रदान करता है। FANUC सर्वो सिस्टम पर, ड्राइव इलेक्ट्रॉनिक्स स्थिति प्रतिक्रिया के लिए एक उच्च प्रभावी रिज़ॉल्यूशन की गणना करने के लिए इस आधार गणना को गुणा करता है।i32b एक वृद्धिशील एन्कोडर है: यह प्रत्येक पावर-अप पर एक शून्य संदर्भ से गिनती करता है और मशीन को पूर्ण स्थिति निर्धारित करने से पहले एक संदर्भ-वापसी चक्र निष्पादित करने की आवश्यकता होती है।
A06B-0033-B577 जोड़े FANUC के बीटा एम्पलीफायर परिवार के साथः एसवीयू (सर्वो एम्पलीफायर इकाइयां) और एसवीएम (सर्वो एम्पलीफायर मॉड्यूल) श्रृंखला से बीटा मोटर्स के साथ संगत हैं।विशिष्ट एम्पलीफायर मॉडल मोटर की पावर रेटिंग और ड्राइव सिस्टम की अक्ष गणना विन्यास पर निर्भर करता है-जोड़े से पहले हमेशा पुष्टि करें कि एम्पलीफायर की रेटेड करंट मोटर की रेटेड करंट से मेल खाती है।
कॉपर शाफ्ट की स्थापना: शाफ्ट के अंत के धागे और एक नट का उपयोग करके नाब को कॉपर पर अक्षीय रूप से खींचें। कभी भी प्रेस या हथौड़ा का उपयोग न करें।स्थापना के दौरान प्रभाव भार कोडर के लिए शाफ्ट के माध्यम से यात्रा करता हैगलत नाब फिटिंग से एन्कोडर को होने वाला नुकसान सेवा में समय से पहले बीटा मोटर विफलता के सबसे आम कारणों में से एक है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-0033-B577 |
| श्रृंखला | बीटा (A06B-0033) |
| नामित गति | 3,000 आरपीएम |
| आपूर्ति | 200 वोल्ट वर्ग, तीन चरण |
| एन्कोडर | i32b वृद्धिशील |
| शाफ्ट | कॉपर (ब्रेक के बिना) |
| एम्पलीफायर | FANUC बीटा एसवीयू / एसवीएम |
| उत्पत्ति | जापान |
प्रश्न 1: बीटा श्रृंखला मोटर (A06B-0033-B577) और अल्फा श्रृंखला मोटर के बीच अंतर क्या है?
बीटा मोटर्स समकक्ष शक्ति पर अल्फा मोटर्स की तुलना में छोटे, हल्के और कम लागत वाले होते हैं। अल्फा मोटर्स उच्च टोक़ घनत्व, पूर्ण एन्कोडर और व्यापक प्रदर्शन विकल्प प्रदान करते हैं।बीटा मोटर्स सही विकल्प हैं जब लागत और आकार का महत्व पूर्ण स्थिति या उच्चतम गतिशील प्रदर्शन से अधिक हैदोनों पूरी तरह से FANUC के सर्वो सिस्टम में एकीकृत हैं लेकिन विभिन्न एम्पलीफायर परिवारों का उपयोग करते हैं।
प्रश्न 2: मशीन को एक होमिंग चक्र के बिना पूर्ण स्थिति की आवश्यकता होती है। क्या i32b एन्कोडर यह प्रदान कर सकता है?
नहीं. i32b एक वृद्धिशील एन्कोडर है ¢ यह मशीन की स्थिति संदर्भ स्थापित करने के लिए पावर-अप पर एक संदर्भ-वापसी चक्र की आवश्यकता होती है.बीटा मोटर (यदि इस मॉडल के लिए उपलब्ध है) या एक पूर्ण पल्सकोडर के साथ एक अल्फा श्रृंखला मोटर का एक पूर्ण एन्कोडर संस्करण आवश्यक है.
प्रश्न 3: मशीन के क्रैश होने के बाद कॉपर शाफ्ट हब फंस गया है। इसे कैसे हटाया जाए?
शफ्ट के नब्ज के लिए डिज़ाइन किए गए एक पुलर का उपयोग करें। शफ्ट के अंत को कभी भी न मारें या मोटर आवास के खिलाफ न खींचें। एक शफ्ट पर अचानक प्रभाव एन्कोडर डिस्क और पीछे के असर को नुकसान पहुंचाता है।यदि हब एक मानक हब पुलर के साथ जारी नहीं होगा, खींचने से पहले छेद का विस्तार करने के लिए हीट गन (टर्च नहीं) के साथ नाब को समान रूप से गर्म करें।
Q4: A06B-0033-B577 के साथ प्रतिस्थापन के बाद, अक्ष निम्नलिखित त्रुटि दिखाता है। क्या जाँच की जानी चाहिए?
मोटर प्रकार के लिए सर्वो एम्पलीफायर पैरामीटर, एन्कोडर विनिर्देश (i32b = 32 पीपीआर) और इलेक्ट्रॉनिक गियर अनुपात सेटिंग्स की पुष्टि करें।एम्पलीफायर में सेट एन्कोडर गिनती और वास्तविक एन्कोडर के बीच एक असंगतता लगातार निम्नलिखित त्रुटि पैदा करती है. यह भी सत्यापित करें एन्कोडर केबल सही ढंग से गार्ड और एम्पलीफायर अंत में जमीन है.
Q5: बीटा श्रृंखला के सर्वो मोटर्स कहां से आते हैं?
FANUC बीटा मोटर्स सीएनसी स्पेयर पार्ट्स आफ्टरमार्केट के माध्यम से उपलब्ध हैं, नए अधिशेष, परीक्षण किए गए नवीनीकृत और मोटर पुनर्निर्माण सेवाएं।डिलीवरी स्वीकार करने से पहले नाम प्लेट पर प्रत्यय सहित पूर्ण भाग संख्या (A06B-0033-B577) की पुष्टि करेंपुनर्निर्माण सेवाओं में एन्कोडर प्रतिस्थापन, असर प्रतिस्थापन, नए सील और शाफ्ट बहाली शामिल हैं।
