विद्युत आपूर्ति मॉड्यूल A06B-6077-H111 AO6B-6O77-H111 A06B6077H111

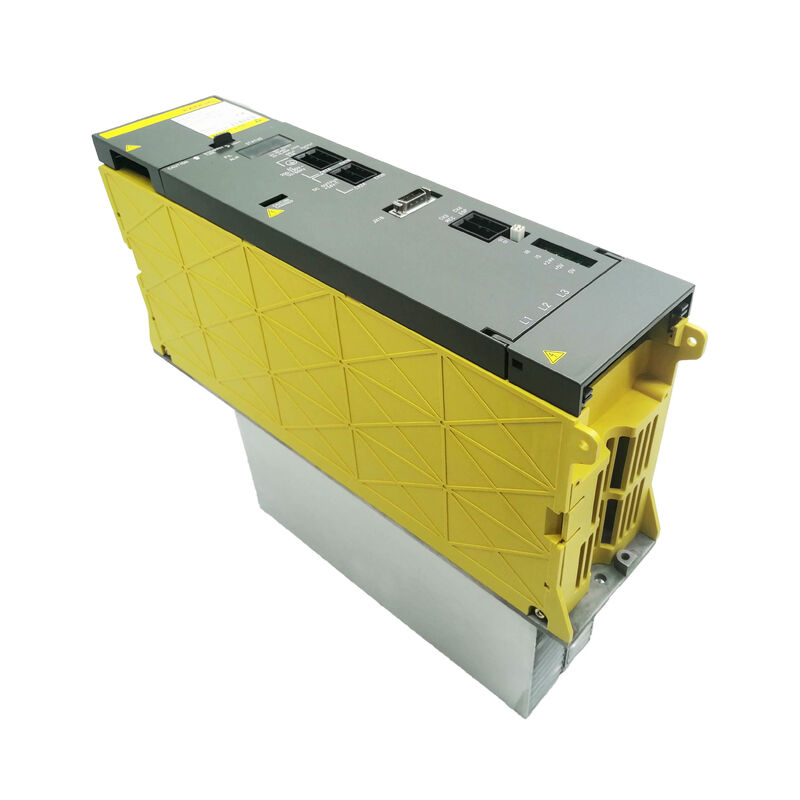

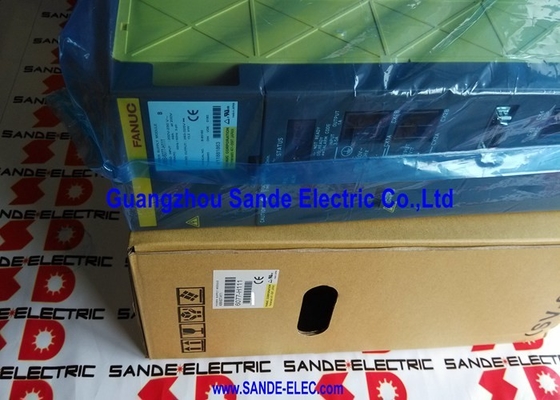

FANUC A06B-6077-H111 | अल्फा PSM-11 पावर सप्लाई मॉड्यूल — 13.2 kW / 90mm / 283–325V / सीएनसी और रोबोट

ऑर्डर करने से पहले हीटसिंक वेरिएंट की जाँच करें

A06B-6077-H111 दो भौतिक रूप से अलग हीटसिंक कॉन्फ़िगरेशन में मौजूद है। मॉड्यूल के आधार पर हीटसिंक माउंटिंग ज्यामिति वेरिएंट के बीच भिन्न होती है — कैबिनेट संशोधन के बिना बदली नहीं जा सकती है, जो फील्ड में एक उपयुक्त समाधान नहीं है। मानक उत्पाद लिस्टिंग अक्सर इस विवरण को छोड़ देती हैं, लेकिन यह व्यावहारिक रूप से महत्वपूर्ण है: गलत वेरिएंट ऑर्डर करने का मतलब है कि प्रतिस्थापन मशीन की माउंटिंग व्यवस्था में फिट नहीं होगा।

ऑर्डर करने से पहले, मूल PSM-11 के पीछे और नीचे की तस्वीर लें, जिसमें हीटसिंक माउंटिंग ज्यामिति दिखाई दे रही हो। ये तस्वीरें आपूर्तिकर्ता को प्रदान करें और पुष्टि करें कि वे कौन सा वेरिएंट भेज रहे हैं। इसमें एक दिन लगता है। विकल्प — मूल मॉड्यूल हटा दिए जाने और मशीन के खुले होने के बाद बेमेल का पता लगाना — डाउनटाइम में कहीं अधिक महंगा पड़ता है।

अल्फा PSM परिवार में PSM-11

PSM-11 A06B-6077 श्रृंखला के मध्य में स्थित है। 90 मिमी चौड़ाई के साथ यह PSM-5.5 (60 मिमी) से चौड़ा है और PSM-15 के समान चौड़ाई का है। एकल आंतरिक 150A ट्रांजिस्टर 49A रेटेड इनपुट करंट पर अपनी चरम विद्युत क्षमता से काफी नीचे काम करता है — यह थर्मल हेडरूम सामान्य ऑपरेटिंग परिस्थितियों में मॉड्यूल के आम तौर पर अच्छे सेवा जीवन में योगदान देता है।

दो हार्डवेयर संशोधन मौजूद हैं। संशोधन A वायरिंग बोर्ड A16B-2202-0461 का उपयोग करता है; संशोधन B A16B-2202-0661 का उपयोग करता है। दोनों एक ही नियंत्रण PCB (A16B-2202-0420) का उपयोग करते हैं और मशीन में कार्यात्मक रूप से समान हैं — संशोधन अंतर केवल बोर्ड-स्तरीय मरम्मत के लिए प्रासंगिक है, सिस्टम-स्तरीय प्रतिस्थापन के लिए नहीं। संशोधन B मॉड्यूल बिना किसी समायोजन के संशोधन A के स्थान पर सही ढंग से काम करता है।

मुख्य विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: दो हीटसिंक वेरिएंट मौजूद हैं — सही की पहचान कैसे की जाती है?

मूल PSM-11 के पीछे और नीचे की तस्वीर लें, जब वह अभी भी मशीन में हो, जिसमें हीटसिंक माउंटिंग ज्यामिति स्पष्ट रूप से दिखाई दे रही हो। ये तस्वीरें आपूर्तिकर्ता को भेजें और उनसे पुष्टि करने के लिए कहें कि वे कौन सा वेरिएंट आपूर्ति कर रहे हैं। यदि मॉड्यूल पहले ही हटा दिया गया है और तस्वीरें उपलब्ध नहीं हैं, तो दोनों वेरिएंट के स्टॉक वाले PSM-11 विशेषज्ञ कैबिनेट व्यवस्था विवरण के आधार पर सही की पहचान करने में मदद कर सकते हैं।

प्रश्न 2: क्या संशोधन B PSM-11 को बिना किसी समायोजन के संशोधन A को प्रतिस्थापित कर सकता है?

हाँ। दोनों संशोधन समान आउटपुट उत्पन्न करते हैं और मशीन में समान रूप से काम करते हैं। किसी पैरामीटर परिवर्तन या वायरिंग संशोधन की आवश्यकता नहीं है। संशोधन अंतर केवल बोर्ड-स्तरीय मरम्मत करते समय और सही प्रतिस्थापन वायरिंग बोर्ड प्राप्त करते समय प्रासंगिक होता है।

प्रश्न 3: मेरी मशीन में एक SVM1-40 और एक छोटा SPM है। क्या PSM-11 सही आकार का है?

SVM1-40 लगभग 5.5–7 kW के सर्वो मोटर आउटपुट के अनुरूप है; SPM के स्पिंडल आउटपुट को जोड़ने से अधिकांश कॉन्फ़िगरेशन में संयुक्त लोड PSM-5.5 की क्षमता से ऊपर हो जाता है। 13.2 kW पर PSM-11 इस संयोजन को हेडरूम के साथ कवर करता है। PSM-5.5 कम आकार का होगा और एक साथ लोडिंग के तहत AL-04 वोल्टेज ड्रॉप अलार्म उत्पन्न करेगा।

प्रश्न 4: यह मॉड्यूल FANUC रोबोट में जा रहा है, सीएनसी मशीन में नहीं। कोई कॉन्फ़िगरेशन अंतर है?

नहीं। PSM-11 हार्डवेयर, अलार्म व्यवहार और डीसी बस आउटपुट में समान है, चाहे वह सीएनसी सर्वो सिस्टम या रोबोट जॉइंट ड्राइव सिस्टम को पावर दे रहा हो। सीएनसी और रोबोट अनुप्रयोगों के बीच कोई आंतरिक सेटिंग्स भिन्न नहीं हैं।

प्रश्न 5: एक आपूर्तिकर्ता PSM-11 की पेशकश करता है जिसे "परीक्षण किया गया, कोई अलार्म नहीं" के रूप में वर्णित किया गया है। क्या यह उत्पादन मशीन के लिए पर्याप्त है?

"परीक्षण किया गया, कोई अलार्म नहीं" स्थिर बेंच पावर-अप पर पुष्टि करता है कि मॉड्यूल चालू हो जाता है और बस वोल्टेज बिना लोड के दिखाई देता है। यह वास्तविक लोड करंट के तहत ट्रांजिस्टर प्रदर्शन, ऑपरेटिंग तापमान पर पंखे की पर्याप्तता, या मॉड्यूल के ऑपरेटिंग तापमान रेंज में प्री-चार्ज व्यवहार को सत्यापित नहीं करता है। उत्पादन मशीन के लिए, एक ऐसे आपूर्तिकर्ता से स्रोत करें जो मोटर लोड जुड़े हुए वास्तविक अल्फा ड्राइव सिस्टम पर लोड के तहत परीक्षण करता है, और शिपमेंट तिथि से बजाय स्थापना तिथि से 12 महीने की वारंटी प्रदान करता है।
