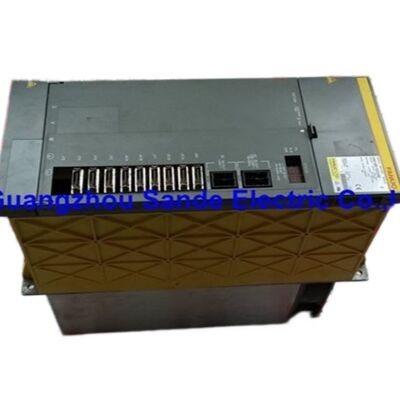

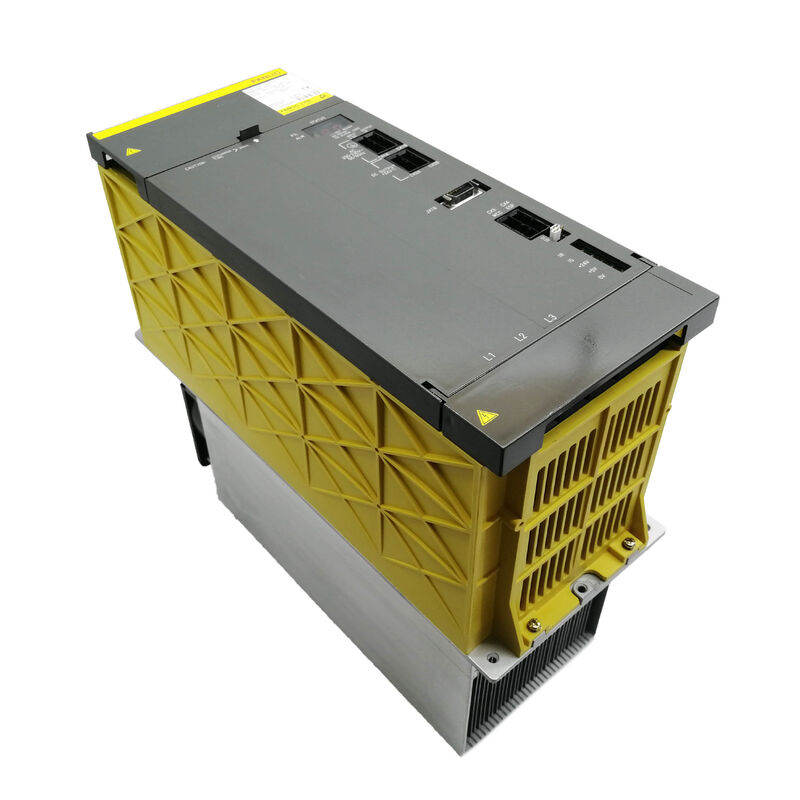

FANUC A06B-6088-H222#H500 अल्फा स्पिंडल एम्पलीफायर मॉड्यूल

SPM-22 | 25.2 kW | टाइप 1 इंटरफ़ेस | इनपुट 283–325 VDC | आउटपुट 230 VAC / 95A | अल्फा aP40 / मॉडल 22 स्पिंडल मोटर | 200V सीरीज़ | आंतरिक पीसीबी: A16B-2202-0432 + A20B-1006-0481

वह ड्राइव जो स्पिंडल चलाती है

सीएनसी कंट्रोल और कटिंग स्पिंडल के बीच हार्डवेयर की श्रृंखला में, स्पिंडल एम्पलीफायर मॉड्यूल सबसे अधिक मांग वाली स्थिति में है। यह पावर सप्लाई मॉड्यूल से डीसी बस पावर लेता है, इसे कमांडेड फ्रीक्वेंसी और करंट पर सटीक रूप से विनियमित तीन-चरण एसी में परिवर्तित करता है, और इसे स्पिंडल मोटर को उस गति पर वितरित करता है जो कंट्रोल ने अनुरोध की है - चाहे वह थ्रेडिंग पास के लिए 200 आरपीएम की धीमी गति हो या फुल-स्पीड 8,000 आरपीएम फिनिशिंग कट हो। स्पिंडल प्रदर्शन को परिभाषित करने वाली हर चीज: गति तक त्वरण, बदलते कटिंग लोड के तहत गति सटीकता, ओरिएंटेशन स्टॉपिंग परिशुद्धता, और मोटर शाफ्ट पर टॉर्क - इस मॉड्यूल से होकर गुजरती है।

FANUC A06B-6088-H222#H500, A06B-6088 अल्फा सीरीज़ के भीतर SPM-22 वेरिएंट है: एक 25.2 kW रेटेड, टाइप 1 इंटरफ़ेस स्पिंडल एम्पलीफायर 200V एसी सिस्टम के लिए, जिसे FANUC के Alpha aP40 और मॉडल 22 AC स्पिंडल मोटर्स को चलाने के लिए डिज़ाइन किया गया है। यह FANUC Alpha मॉड्यूल परिवार में सबसे व्यापक रूप से तैनात स्पिंडल ड्राइव में से एक है, और जिन मशीनों में इसका उपयोग किया जाता है - मशीनिंग सेंटर, टर्निंग सेंटर और मिलिंग मशीनें अल्फा-युग उत्पादन अवधि से - विश्व स्तर पर शॉप फ्लोर पर सक्रिय रहती हैं।

तकनीकी विशिष्टताएँ

A06B-6088 अल्फा मॉड्यूल परिवार: जहां H222 स्थित है

FANUC का अल्फा मॉड्यूल ड्राइव सिस्टम स्पिंडल एम्पलीफायरों को उनके रेटेड पावर आउटपुट के अनुसार व्यवस्थित करता है, जिसमें पार्ट नंबर में प्रत्येक "H-नंबर" पावर क्लास से मेल खाता है। A06B-6088 सीरीज़ 200V अल्फा स्पिंडल ड्राइव की पूरी श्रृंखला को कवर करती है - छोटे यूनिट्स से लेकर SPM-22 (22 kW पदनाम, 25.2 kW वास्तविक रेटिंग) तक, उसी कैबिनेट-माउंट फॉर्मेट में बड़े मॉड्यूल तक।

उस परिवार के भीतर, H222 15–22 kW मोटर क्लास में स्पिंडल मोटर्स के लिए गो-टू ड्राइव है। यह आमतौर पर aP40 स्पिंडल मोटर को चलाने में पाया जाता है - एक उच्च-प्रदर्शन अल्फा सीरीज़ एसी स्पिंडल जो जापानी, जर्मन और ताइवानी मशीन बिल्डरों की मशीनिंग सेंटरों की एक विस्तृत श्रृंखला पर दिखाई देता है। बड़े स्पिंडल मोटर्स के लिए H226 (SPM-26) या H230 (SPM-30) तक अपग्रेड करने की आवश्यकता होती है; छोटे स्पिंडल आवश्यकताओं को H215 (SPM-15) या H211 (SPM-11) द्वारा संभाला जाता है।

ये सभी मॉड्यूल समान भौतिक कैबिनेट स्लॉट फॉर्मेट और डीसी बस कनेक्शन व्यवस्था साझा करते हैं, जो अल्फा मॉड्यूल सिस्टम को मशीन बिल्डरों के लिए व्यावहारिक बनाने वाले हिस्से का हिस्सा है - पावर सप्लाई मॉड्यूल डीसी बस को फीड करता है, सर्वो एम्पलीफायर मॉड्यूल और स्पिंडल एम्पलीफायर मॉड्यूल उस बस से खींचते हैं, और पूरा ड्राइव स्टैक एक मानकीकृत एनक्लोजर लेआउट में फिट बैठता है।

टाइप 1 इंटरफ़ेस: सिस्टम इंटीग्रेशन के लिए इसका क्या मतलब है

इस मॉड्यूल पर #H500 प्रत्यय इसे टाइप 1 इंटरफ़ेस यूनिट के रूप में पहचानता है। FANUC अल्फा स्पिंडल एम्पलीफायर मॉड्यूल को चार इंटरफ़ेस प्रकारों (1 से 4) में वर्गीकृत करता है, प्रत्येक प्रकार उत्तरोत्तर अधिक उन्नत स्पिंडल फ़ंक्शन का समर्थन करता है:

टाइप 1 - H222#H500 में प्रयुक्त वेरिएंट - मूलभूत इंटरफ़ेस है। यह मानक स्पिंडल नियंत्रण फ़ंक्शन का समर्थन करता है जिनकी मशीनिंग सेंटर अनुप्रयोगों के विशाल बहुमत को आवश्यकता होती है: चर गति नियंत्रण, स्पिंडल ओरिएंटेशन (M19), गियर चयन स्विचिंग, बुनियादी कॉन्फ़िगरेशन में स्पिंडल सिंक्रनाइज़ेशन, और सीएनसी को गति/स्थिति फीडबैक। टाइप 1 इंटरफ़ेस सीएनसी और एसपीएम के बीच सीरियल लिंक के माध्यम से संचार करता है और FANUC 0i, 6, 10, 11, 15, 16i, 18i, और 21i सीएनसी कंट्रोल परिवारों के साथ संगत है जो इस मॉड्यूल पीढ़ी को तैनात किए जाने पर वर्तमान थे।

टाइप 1 जो समर्थन नहीं करता है वह उन्नत सीएस कंटूर नियंत्रण है (जिसके लिए टाइप 4 और उच्च-रिज़ॉल्यूशन चुंबकीय सेंसर की आवश्यकता होती है), और कुछ विशेष सिंक्रनाइज़ेशन मोड। वर्टिकल और हॉरिजॉन्टल मशीनिंग सेंटरों के भारी बहुमत के लिए जहां इस मॉड्यूल का उपयोग किया जाता है, टाइप 1 क्षमता वह सब कुछ है जिसकी एप्लिकेशन को आवश्यकता होती है।

रखरखाव के लिए महत्व: H222#H500 को बदलते समय, प्रतिस्थापन इकाई भी टाइप 1 (#H500, #H501, या #H508 प्रत्यय) होनी चाहिए - टाइप 3 या टाइप 4 वेरिएंट को प्रतिस्थापित नहीं किया जा सकता है, भले ही रेटेड पावर और मोटर मेल खाती हो, क्योंकि इंटरफ़ेस कनेक्शन और सॉफ्टवेयर मौलिक रूप से भिन्न होते हैं।

आंतरिक पीसीबी: दो बोर्ड जो मॉड्यूल को परिभाषित करते हैं

एक मोनोलिथिक पावर ड्राइव के विपरीत, A06B-6088-H222#H500 दो प्रमुख पीसीबी के आसपास बनाया गया है जिनके कार्य अलग-अलग हैं:

कंट्रोल पीसीबी (A16B-2202-0432 या A16B-2203-033x): यह बोर्ड स्पिंडल ड्राइव की बुद्धिमत्ता को संभालता है - सीएनसी के साथ सीरियल संचार, गति और स्थिति लूप गणना, वर्तमान कमांड जनरेशन, फ्रंट-पैनल 7-सेगमेंट डिस्प्ले के माध्यम से अलार्म निगरानी और रिपोर्टिंग, और सभी पैरामीटर भंडारण। जब कोई स्पिंडल अलार्म होता है जो सॉफ्टवेयर या संचार से संबंधित होता है (AL-13 से AL-28 रेंज में अलार्म), तो यह आमतौर पर जांच के दायरे में आने वाला बोर्ड होता है।

पावर पीसीबी (A20B-1006-0481 या A20B-1006-0487): यह बोर्ड वास्तविक पावर रूपांतरण का प्रबंधन करता है - आईजीबीटी गेट ड्राइव सर्किट, डीसी बस निगरानी, ​​वर्तमान संवेदन, और कंट्रोल बोर्ड के वर्तमान कमांड और मोटर को चलाने वाले पावर स्टेज के बीच कनेक्शन। अलार्म 12 (डीसी लिंक ओवरकरंट) और अलार्म 30 (ओवरकरंट पावर सर्किट) पावर पीसीबी और इसके संबंधित आईजीबीटी ट्रांजिस्टर की ओर इशारा करते हैं।

FANUC विशेषज्ञ और प्रतिष्ठित मरम्मत केंद्र इन बोर्डों को पूर्ण मॉड्यूल के गैर-विभाज्य उप-घटकों के रूप में संभालते हैं - उन्हें स्वतंत्र रूप से बेचा या बदला नहीं जाता है। मॉड्यूल को एक इकाई के रूप में सेवा दी जाती है।

#H500 प्रत्यय और सॉफ्टवेयर संस्करण संगतता

स्पिंडल एम्पलीफायरों के लिए FANUC पार्ट नंबर में पाउंड चिह्न के बाद प्रत्यय कंट्रोल पीसीबी पर स्थापित सॉफ्टवेयर संस्करण को एन्कोड करता है। H222 परिवार के लिए, प्रलेखित टाइप 1 संस्करण हैं:

• #H500 - प्रारंभिक उत्पादन सॉफ्टवेयर संस्करण, स्थापित आधार में सबसे आम
• #H501 - कुछ नियंत्रण मापदंडों के अपडेट के साथ एक संशोधित सॉफ्टवेयर संस्करण
• #H508 - एक और सॉफ्टवेयर संशोधन

ये सॉफ्टवेयर संस्करण हैं विनिमेय नहीं। एक मशीन जिसे मूल रूप से H222#H500 के साथ चालू किया गया था, उसके स्पिंडल पैरामीटर और सीएनसी इंटरफ़ेस कॉन्फ़िगरेशन उस सॉफ्टवेयर संस्करण से मेल खाते हैं। H222#H501 को ड्रॉप-इन रिप्लेसमेंट के रूप में स्थापित करने के लिए पैरामीटर सत्यापन की आवश्यकता होती है और पुन: चालू करने पर स्पिंडल ट्यूनिंग मापदंडों में समायोजन की आवश्यकता हो सकती है। FANUC विशेषज्ञ सर्वसम्मति से प्रतिस्थापन का आदेश देते समय सटीक प्रत्यय निर्दिष्ट करने की सलाह देते हैं, और स्थापना से पहले प्राप्त किसी भी इकाई पर प्रत्यय को सत्यापित करते हैं।

#500CS वेरिएंट भी कुछ आपूर्तिकर्ता लिस्टिंग में दिखाई देता है - यह एक विशेष विनिर्देश वेरिएंट है और इसे मानक H500 से अलग माना जाना चाहिए।

सामान्य अलार्म कोड और उनका नैदानिक ​​निर्देश

A06B-6088-H222#H500 के फ्रंट पैनल पर 7-सेगमेंट एलईडी डिस्प्ले गलती होने पर दो-अंकीय अलार्म कोड दिखाता है। क्षेत्र में सबसे अधिक बार सामना किया जाने वाला:

AL-03 (डीसी लिंक फ्यूज उड़ा) और AL-04 (इनपुट फ्यूज उड़ा): अक्सर स्पिंडल मोटर वाइंडिंग में मोटर फेज-टू-फेज या फेज-टू-ग्राउंड फॉल्ट के कारण होता है। मानक निदान ड्राइव को दोषपूर्ण मानने से पहले यू/वी/डब्ल्यू मोटर पावर लीड को डिस्कनेक्ट करना और एमईजीओएचएम इन्सुलेशन को पीई से जांचना है।

AL-09 (पावर सेमीकंडक्टर ओवरहीट) और AL-56 (आंतरिक कूलिंग फैन बंद): ये कूलिंग सिस्टम के मुद्दों की ओर इशारा करते हैं - एक विफल 12 मिमी बाहरी पंखा या एक अवरुद्ध/विफल आंतरिक 60 मिमी पंखा। दोनों पंखे बदलने योग्य घटक हैं और जब ये अलार्म दिखाई देते हैं तो पहली जांच होती है।

AL-12 (डीसी लिंक ओवरकरंट) और AL-30 (ओवरकरंट पावर सर्किट): ये सबसे गंभीर अलार्म हैं, जो आईजीबीटी ट्रांजिस्टर तनाव या विफलता का संकेत देते हैं। FANUC विशेषज्ञों द्वारा प्रलेखित नैदानिक ​​अनुक्रम मोटर लीड को डिस्कनेक्ट करने और स्पिंडल को कमांड करने से शुरू होता है - यदि मोटर कनेक्ट न होने पर भी AL-12 बना रहता है, तो पावर स्टेज में आईजीबीटी मॉड्यूल संभवतः दोष हैं।

AL-24 / AL-25 (सीरियल ट्रांसफर एरर/स्टॉप): सीएनसी और एसपीएम के बीच संचार दोष। निदान सीएनसी कंट्रोल यूनिट और स्पिंडल एम्पलीफायर के बीच केबल और कनेक्टर से शुरू होता है, और कंट्रोल पीसीबी तक फैला होता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A06B-6088-H222#H501 का उपयोग #H500 के प्रत्यक्ष प्रतिस्थापन के रूप में किया जा सकता है, या प्रत्यय बिल्कुल मेल खाना चाहिए?

प्रत्यय #H500 और #H501 कंट्रोल पीसीबी पर विभिन्न सॉफ्टवेयर संस्करणों को दर्शाते हैं। जबकि दोनों टाइप 1 इंटरफ़ेस मॉड्यूल हैं जिनकी हार्डवेयर पावर रेटिंग समान है, सॉफ्टवेयर अंतर सीएनसी पर स्पिंडल पैरामीटर संगतता और ट्यूनिंग व्यवहार को प्रभावित कर सकते हैं। FANUC रखरखाव विशेषज्ञ लगातार प्रतिस्थापन प्राप्त करते समय प्रत्यय को बिल्कुल मेल खाने की सलाह देते हैं, विशेष रूप से आपातकालीन स्वैप के लिए जहां पैरामीटर पुन: सत्यापन के लिए कोई समय नहीं है। एक नियोजित रखरखाव संदर्भ में जहां एक विशेषज्ञ पुन: चालू करने पर सभी स्पिंडल मापदंडों का निरीक्षण और सत्यापन कर सकता है, #H500 से #H501 तक पार करना संभव है लेकिन इसके लिए पुष्टि की आवश्यकता होती है कि सभी पैरामीटर सेटिंग्स नए सॉफ्टवेयर संस्करण के लिए सही हैं। पैरामीटर सत्यापन के बिना कभी भी दो को प्लग-एंड-प्ले विनिमेय न मानें।

Q2: A06B-6088-H222#H500 के साथ कौन से स्पिंडल मोटर संगत हैं?

इस मॉड्यूल को FANUC Alpha aP40 और Alpha Model 22 AC स्पिंडल मोटर के लिए निर्दिष्ट किया गया था, दोनों जो मानक अल्फा सेंसर फीडबैक (एम या एमजेड प्रकार सेंसर) का उपयोग करते हैं। 25.2 kW रेटिंग विशिष्ट मशीनिंग सेंटर अनुप्रयोगों में इन स्पिंडल मोटर वेरिएंट की निरंतर पावर आवश्यकताओं को कवर करती है। H222 का उपयोग इस विनिर्देश से बाहर की मोटरों के साथ करना - या तो काफी छोटी मोटरें, जो पैरामीटर बेमेल से नियंत्रण अस्थिरता का जोखिम उठाती हैं, या बड़ी मोटरें जो मॉड्यूल की 95A करंट रेटिंग से अधिक हैं - समर्थित नहीं है और एम्पलीफायर, मोटर या दोनों को नुकसान पहुंचा सकती है। मोटर पैरामीटर डेटा स्पिंडल एम्पलीफायर के एनवीआरएएम में संग्रहीत होता है और वास्तविक कनेक्टेड मोटर से मेल खाना चाहिए।

Q3: मोटर डिस्कनेक्ट होने पर मॉड्यूल AL-12 दिखाता है। यह क्या इंगित करता है?

मोटर लीड यू/वी/डब्ल्यू टर्मिनलों से डिस्कनेक्ट होने पर अलार्म 12 (डीसी लिंक ओवरकरंट) का मतलब है कि ओवरकरंट की स्थिति एम्पलीफायर के भीतर हो रही है, न कि मोटर सर्किट में। यह पावर स्टेज में आईजीबीटी पावर ट्रांजिस्टर की विफलता की ओर इशारा करता है - वे मॉड्यूल जो वास्तविक डीसी-टू-एसी रूपांतरण करते हैं। स्पिंडल ड्राइव में आईजीबीटी विफलता आमतौर पर कूलिंग सिस्टम के क्षरण से संचयी थर्मल तनाव, मोटर-साइड शॉर्ट सर्किट जो सुरक्षात्मक फ्यूज संचालित होने से पहले ट्रांजिस्टर पर तनाव डालते थे, या बस उम्र से संबंधित गिरावट के कारण होती है। इस फॉल्ट कंडीशन के लिए आम तौर पर एक योग्य FANUC ड्राइव मरम्मत केंद्र द्वारा पावर पीसीबी की कंपोनेंट-लेवल मरम्मत की आवश्यकता होती है, आईजीबीटी मॉड्यूल को बदलना और गेट ड्राइव सर्किट की जांच करना।

Q4: 400V एचवी सीरीज़ में A06B-6088-H222 और A06B-6088-H222 के बीच व्यावहारिक अंतर क्या है?

A06B-6088 सीरीज़ विशेष रूप से 200V क्लास है (डीसी लिंक इनपुट 283–325V, 200–230V एसी तीन-चरण आपूर्ति से प्राप्त)। 400V क्लास अल्फा स्पिंडल एम्पलीफायर A06B-6102 या A06B-6111 सीरीज़ में अलग पार्ट नंबर प्रीफिक्स ले जाते हैं, जिनके पदनाम में "एचवी" होता है और डीसी बस वोल्टेज 500–700V रेंज में होता है। दोनों सीरीज़ विनिमेय नहीं हैं - उन्हें अलग पावर सप्लाई मॉड्यूल, संबंधित वोल्टेज क्लास के लिए रेटेड अलग मोटर वेरिएंट, और अलग कैबिनेट वायरिंग की आवश्यकता होती है। यदि कोई मशीन 400V एसी आपूर्ति पर चलती है और अल्फा एचवी स्पिंडल सिस्टम का उपयोग करती है, तो A06B-6088-H222#H500 पूरी तरह से गलत मॉड्यूल है। किसी भी अल्फा स्पिंडल एम्पलीफायर को निर्दिष्ट करने से पहले मशीन की आपूर्ति वोल्टेज और पावर सप्लाई मॉड्यूल प्रकार की पुष्टि करें।

Q5: अनियोजित विफलताओं से बचने के लिए इस मॉड्यूल के लिए अनुशंसित निवारक रखरखाव क्रियाएं क्या हैं?

दो सबसे महत्वपूर्ण रखरखाव आइटम कूलिंग पंखे हैं। बाहरी 12 मिमी पंखा (A90L-0001-0335/B) और आंतरिक 60 मिमी पंखा (A90L-0001-0422) दोनों ऑपरेटिंग घंटों के दौरान पहनने के अधीन हैं, और पंखे की विफलता सीधे थर्मल अलार्म और अंततः ओवरहीटिंग से आईजीबीटी क्षति की ओर ले जाती है। निर्धारित आधार पर सक्रिय पंखे का प्रतिस्थापन - आमतौर पर भारी संचालन के हर 2-3 साल में, या कम airflow या असामान्य शोर के किसी भी संकेत पर - मशीन टूल रखरखाव विभागों के बीच मानक अभ्यास है। पंखे से परे, संचित स्वार्फ या कूलेंट मिस्ट संदूषण के लिए मॉड्यूल के वेंटिलेशन पथ का आवधिक निरीक्षण, जंग या ढीलेपन के लिए सभी डीसी बस और मोटर पावर टर्मिनल कनेक्शन की जांच करना, और एनकोडर/सेंसर केबल कनेक्टर का निरीक्षण करना अन्य नियमित वस्तुएं हैं। जब कोई ड्राइव भंडारण में रहा हो, तो इसे धीरे-धीरे चालू किया जाना चाहिए यदि संभव हो, क्योंकि लंबे समय से संग्रहीत ड्राइव में इलेक्ट्रोलाइटिक कैपेसिटर रिसाव वर्तमान मुद्दे विकसित कर सकते हैं जो पहली बार पावर ऑन होने पर डीसी बस विसंगतियों के रूप में प्रकट होते हैं।
