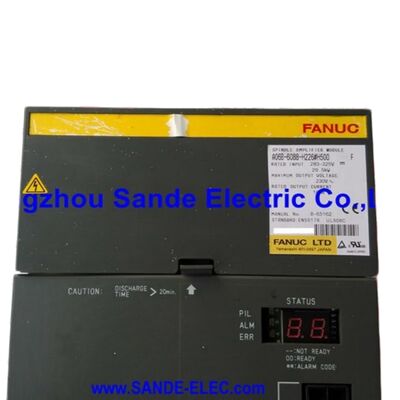

FANUC A06B-6088-H226#H500 अल्फा स्पिंडल एम्पलीफायर मॉड्यूल

SPM-26 | टाइप 1 इंटरफ़ेस | इनपुट 283-325 VDC | आउटपुट 230 VAC / 111A | अल्फा aP40 / मॉडल 26 स्पिंडल मोटर | 200V सीरीज़ | आंतरिक पीसीबी: A16B-2202-0432 + A20B-1006-0482

स्टैक में एक कदम ऊपर - और यह दिखता है

FANUC अल्फा मॉड्यूल स्पिंडल ड्राइव परिवार के भीतर, पावर सीढ़ी पर प्रत्येक कदम ऊपर जाने से मशीन के स्पिंडल द्वारा बनाए रखी जा सकने वाली करंट में एक मापने योग्य वृद्धि होती है। A06B-6088-H226#H500, A06B-6088 सीरीज़ में SPM-22 के ठीक ऊपर स्थित है, जिसमें समान टाइप 1 इंटरफ़ेस और समान 200V क्लास आर्किटेक्चर है, लेकिन SPM-22 के 95A के बजाय 111A रेटेड आउटपुट करंट प्रदान करता है। उपलब्ध करंट में यह 17% की वृद्धि ही H226 को FANUC अल्फा स्पिंडल मोटरों के अगले स्तर के लिए सही मॉड्यूल बनाती है - वे जिन्हें SPM-22 प्रदान कर सकता है उससे अधिक निरंतर टॉर्क और उच्च क्षणिक क्षमता की आवश्यकता होती है।

SPM-26 पदनाम इस मॉड्यूल को A06B-6088 परिवार में एक मध्य-श्रेणी इकाई के रूप में चिह्नित करता है। यह ड्राइव आमतौर पर FANUC अल्फा मॉडल 26 और aP40 स्पिंडल मोटरों के साथ जोड़ी जाती है, दोनों क्षैतिज और ऊर्ध्वाधर मशीनिंग केंद्रों पर आम हैं जिन्हें विस्तारित उत्पादन चक्रों में गंभीर धातु-हटाने की क्षमता की आवश्यकता होती है।

तकनीकी विशिष्टताएँ

H226 बनाम H222: स्टेप-अप को समझना

SPM-22 (A06B-6088-H222) और SPM-26 (A06B-6088-H226) दोनों समान नियंत्रण पीसीबी - A16B-2202-0432 - और समान टाइप 1 इंटरफ़ेस आर्किटेक्चर साझा करते हैं। वे एक ही भौतिक कैबिनेट स्लॉट प्रारूप में रहते हैं, डीसी बस से उसी तरह जुड़ते हैं, और उसी सीरियल लिंक के माध्यम से सीएनसी के साथ संवाद करते हैं। एक तकनीशियन जो एक से परिचित है, वह दूसरे से तुरंत सहज होगा।

अंतर पावर स्टेज में है। H226, H222 के A20B-1006-0481 के बजाय A20B-1006-0482 पावर बोर्ड का उपयोग करता है - एक भौतिक रूप से समान लेकिन विद्युत रूप से अलग असेंबली जो उच्च 111A निरंतर आउटपुट रेटिंग का समर्थन करती है। यह उच्च वर्तमान सीमा का मतलब है कि SPM-26 लंबे कट के दौरान एम्पलीफायर की थर्मल सीमा से टकराए बिना बड़े अल्फा स्पिंडल मोटरों की टॉर्क मांगों को बनाए रख सकता है। बड़े व्यास वाले फेस मिल, भारी बोरिंग ऑपरेशन, या कठिन सामग्रियों में उच्च-फीड थ्रेडिंग चक्र चलाने वाली मशीनों पर, वह अतिरिक्त करंट हेडरूम ही है जो चिकनी निरंतर संचालन को कष्टप्रद ओवरलोड अलार्म से अलग करता है।

दो मॉड्यूल पैरामीटर सत्यापन और मोटर संगतता पुष्टि के बिना एक दूसरे के लिए प्रतिस्थापन योग्य नहीं हैं - ड्राइव में संग्रहीत स्पिंडल मोटर पैरामीटर वास्तविक जुड़े हुए मोटर से मेल खाने चाहिए, और SPM-26 के स्थान पर SPM-22 का उपयोग करने से उपलब्ध स्पिंडल टॉर्क सीमित हो जाएगा यदि मोटर को उच्च करंट की आवश्यकता होती है।

मोटर संगतता: अल्फा मॉडल 26 और aP40

FANUC की अल्फा सीरीज़ स्पिंडल मोटर लाइनअप को विशिष्ट पावर स्टेज को विशिष्ट मोटर प्रदर्शन लिफाफे से मिलाने के लिए बनाया गया था। A06B-6088-H226#H500 अल्फा मॉडल 26 और aP40 स्पिंडल मोटरों के लिए सही ड्राइव है - दोनों मध्य-श्रेणी एसी स्पिंडल मोटरें जो अल्फा प्लेटफॉर्म के उत्पादन वर्षों के दौरान मशीन टूल ओईएम विनिर्देशों की एक विस्तृत श्रृंखला में दिखाई दीं।

विशेष रूप से aP40 मशीनिंग सेंटर निर्माताओं के लिए 15-30 किलोवाट स्पिंडल पावर क्लास में मशीनें बनाने के लिए एक पसंदीदा स्पिंडल मोटर विकल्प था। निरंतर-टॉर्क और निरंतर-पावर गति रेंज का इसका संयोजन, एकीकृत अल्फा सेंसर फीडबैक, और 200V अल्फा मॉड्यूल सिस्टम के साथ संगतता ने इसे एयरोस्पेस, मोल्ड और डाई, और सामान्य जॉब शॉप अनुप्रयोगों में बेची जाने वाली मशीनों पर एक मानक जोड़ी बना दिया। जहां मशीन का स्पिंडल इस मोटर को वहन करता है, H226#H500 निर्दिष्ट मॉड्यूल है।

इस मॉड्यूल पर टाइप 1 सेंसर इंटरफ़ेस एम सेंसर, स्थिति कोडर और स्पिंडल ओरिएंटेशन के लिए उपयोग किए जाने वाले चुंबकीय सेंसर का समर्थन करता है - फीडबैक विकल्पों का पूरा सेट जिसकी FANUC 0, 6, 10, 11, 15, 16i, 18i, और 21i सीएनसी नियंत्रण इन स्पिंडल मोटर कॉन्फ़िगरेशन के साथ संचार करते समय अपेक्षा करते हैं।

A06B-6088 आर्किटेक्चर में पावर रीजेनरेशन

FANUC ने अल्फा मॉड्यूल परिवार में जिन डिजाइन विशेषताओं को उजागर किया है, उनमें से एक पावर सोर्स रीजेनरेशन है - ब्रेकिंग ऊर्जा को स्पिंडल मोटर से पावर सप्लाई लाइन में वापस लौटाने की क्षमता, बजाय इसे ब्रेकिंग रेसिस्टर में गर्मी के रूप में नष्ट करने के। जब एक उच्च-जड़त्व स्पिंडल अधिकतम गति से रुकने तक धीमा हो जाता है, तो मोटर की गतिज ऊर्जा कहीं न कहीं जानी चाहिए। पुराने ड्राइव आर्किटेक्चर में, वह ऊर्जा एक रेसिस्टर बैंक में गर्मी बन जाती थी। अल्फा मॉड्यूल सिस्टम में, पावर सप्लाई मॉड्यूल (PSM) रीजेनरेशन को संभालता है, और स्पिंडल एम्पलीफायर मॉड्यूल ब्रेकिंग करंट को डीसी बस के माध्यम से पीएसएम तक वापस पहुंचाता है, जो इसे एसी सप्लाई में वापस फीड करता है।

H226 के लिए, यह आर्किटेक्चर व्यावहारिक रूप से मायने रखता है। मॉडल 26 क्लास में एक स्पिंडल मोटर में महत्वपूर्ण रोटर जड़ता होती है। 8,000 आरपीएम से तेजी से मंदी के दौरान जारी ऊर्जा तुच्छ नहीं है। रीजेनरेशन के बिना, उस ऊर्जा भार के लिए बड़े, समर्पित ब्रेकिंग रेसिस्टर की आवश्यकता होगी जिसमें संबंधित थर्मल प्रबंधन हो। रीजेनरेटिव पीएसएम आर्किटेक्चर के साथ, ऊर्जा आपूर्ति में पुनर्चक्रित होती है, कैबिनेट में गर्मी उत्पादन को कम करती है और एक पूर्ण उत्पादन दिन में मशीन की शुद्ध ऊर्जा खपत को कम करती है।

H226 मॉड्यूल स्वयं रीजेनरेशन को स्वतंत्र रूप से नहीं करता है - यह एक सिस्टम-स्तरीय फ़ंक्शन है जो एसपीएम और पीएसएम के बीच वितरित होता है। यह सुनिश्चित करना कि पीएसएम की रीजेनरेटिव क्षमता मशीन की संयुक्त सर्वो और स्पिंडल मांगों के लिए उपयुक्त है, उचित सिस्टम आकार का हिस्सा है।

आंतरिक पीसीबी: दो बोर्ड, दो कार्य

भौतिक रूप से, A06B-6088-H226#H500 दो मुख्य सर्किट बोर्डों को एक साथ काम करते हुए रखता है।

कमांडेड आयाम और आवृत्ति पर डीसी बस पावर को तीन-चरण एसी में वास्तविक रूपांतरण का प्रबंधन करता है। इसमें आईजीबीटी ट्रांजिस्टर के लिए गेट ड्राइव सर्किट, डीसी बस सेंसिंग, आउटपुट चरणों पर वर्तमान माप, और हार्डवेयर सुरक्षा सर्किट शामिल हैं जो ट्रांजिस्टर को नुकसान पहुंचाने से पहले सिलिकॉन स्तर पर ओवरकरंट और ओवरवोल्टेज का पता लगाते हैं। अलार्म 3, 9, 11, 12, और 30 सभी पावर स्टेज और इसके संबंधित घटकों की ओर इशारा करते हैं।सभी बुद्धिमत्ता को संभालता है: FANUC स्पिंडल सीरियल लिंक पर सीएनसी के साथ सीरियल संचार, गति और स्थिति संदर्भों से वर्तमान कमांड जनरेशन, अलार्म निगरानी, एनवीआरएएम पैरामीटर स्टोरेज, और फ्रंट-पैनल 7-सेगमेंट डिस्प्ले जो रखरखाव तकनीशियन को स्थिति और दोष कोड प्रदान करता है। जब संचार-संबंधित अलार्म दिखाई देते हैं (AL-24, AL-25) या सीपीयू/मेमोरी अलार्म फायर होते हैं (AL-13, AL-16, AL-17, AL-18), तो यह बोर्ड दोष अलगाव का केंद्र होता है।A20B-1006-0482 पावर पीसीबी

कमांडेड आयाम और आवृत्ति पर डीसी बस पावर को तीन-चरण एसी में वास्तविक रूपांतरण का प्रबंधन करता है। इसमें आईजीबीटी ट्रांजिस्टर के लिए गेट ड्राइव सर्किट, डीसी बस सेंसिंग, आउटपुट चरणों पर वर्तमान माप, और हार्डवेयर सुरक्षा सर्किट शामिल हैं जो ट्रांजिस्टर को नुकसान पहुंचाने से पहले सिलिकॉन स्तर पर ओवरकरंट और ओवरवोल्टेज का पता लगाते हैं। अलार्म 3, 9, 11, 12, और 30 सभी पावर स्टेज और इसके संबंधित घटकों की ओर इशारा करते हैं।न तो बोर्ड को अलग घटक के रूप में बेचा या बदला जाता है - FANUC विशेषज्ञ पूर्ण मॉड्यूल असेंबली की आपूर्ति और सेवा करते हैं।अलार्म संदर्भ: फ्रंट पैनल डिस्प्ले पढ़ना

H226 के फ्रंट पैनल पर ट्विन 7-सेगमेंट एलईडी डिस्प्ले अल्फा एसपीएम परिवार के बाकी हिस्सों के समान अलार्म कोडिंग संरचना का पालन करते हुए, दो वर्णों में मॉड्यूल की स्थिति को संप्रेषित करता है। क्षेत्र में सबसे अधिक बार सामना किए जाने वाले कोड:

AL-01

(मोटर ओवरहीट) - स्पिंडल मोटर थर्मल स्विच ट्रिप हो गया है। मॉड्यूल को दोष देने से पहले मोटर के कूलिंग फैन और वेंटिलेशन पथ की जांच करें।

AL-03(डीसी लिंक पर फ्यूज उड़ा) - एसपीएम के आंतरिक डीसी लिंक फ्यूज की ओर इशारा करता है, जो आमतौर पर पावर स्टेज में ओवरकरंट घटना के कारण होता है। फ्यूज को बदलने से पहले मूल कारण का निदान करें।

AL-09(ओवरहीट पावर सेमीकंडक्टर) - आईजीबीटी हीटसिंक तापमान सीमा से अधिक हो गया है। दोनों कूलिंग फैन की जांच करें - बाहरी 12 मिमी फैन और आंतरिक 60 मिमी फैन - और कैबिनेट के माध्यम से वायु प्रवाह को सत्यापित करें।

AL-12(पावर सर्किट में ओवरकरंट) - सबसे गंभीर अलार्म, आईजीबीटी तनाव का संकेत देता है। मानक निदान प्रोटोकॉल: यू/वी/डब्ल्यू मोटर लीड निकालें और स्पिंडल को कमांड करें। यदि AL-12 साफ हो जाता है, तो दोष मोटर वाइंडिंग या केबल में है। यदि यह बना रहता है, तो पावर स्टेज ट्रांजिस्टर संदिग्ध हैं।

AL-24 / AL-25(सीरियल ट्रांसफर एरर / स्टॉप) - सीएनसी और एसपीएम के बीच संचार दोष। सीरियल लिंक केबल और कनेक्टर पर निदान शुरू करें; केबल अखंडता की पुष्टि होने पर नियंत्रण पीसीबी तक प्रगति करें।

#H500 सॉफ्टवेयर संस्करण: इसे क्यों नजरअंदाज नहीं किया जा सकताFANUC स्पिंडल एम्पलीफायर पार्ट नंबर में पाउंड चिह्न के बाद प्रत्यय एक विचार नहीं है। H226 परिवार के लिए, प्रलेखित संस्करण #H500 (मूल रिलीज), #H501 (संशोधित सॉफ्टवेयर), और #500CS (विशेष विनिर्देश) हैं। इन संस्करणों में A16B-2202-0432 नियंत्रण पीसीबी पर अलग-अलग फर्मवेयर होते हैं, और अंतर स्पिंडल पैरामीटर संगतता, फ़ंक्शन व्यवहार, और कुछ मामलों में कुछ स्पिंडल सुविधाओं की उपलब्धता को प्रभावित करते हैं।

FANUC विशेषज्ञ और सीएनसी मरम्मत केंद्र लगातार एक ही चेतावनी देते हैं: प्रतिस्थापन प्राप्त करते समय सटीक प्रत्यय मेल खाना चाहिए। H226#H500 के साथ कमीशन की गई मशीन में उसके फर्मवेयर से मेल खाने वाले स्पिंडल पैरामीटर होते हैं। #H501 को प्रतिस्थापित करने से पैरामीटर बेमेल का जोखिम होता है जो अप्रत्याशित स्पिंडल व्यवहार, ट्यूनिंग विसंगतियों, या स्वैप के बाद पहली बार पावर-अप पर स्पष्ट अलार्म उत्पन्न कर सकता है। एक नियोजित रखरखाव संदर्भ में जहां एक योग्य तकनीशियन स्पिंडल मापदंडों को सत्यापित और पुनः ट्यून करेगा, प्रतिस्थापन प्रबंधनीय है। एक आपातकालीन ब्रेकडाउन परिदृश्य में, यह एक जटिलता है जिसे कुशल FANUC रखरखाव इंजीनियर विशेष रूप से स्टॉक करके और सटीक प्रत्यय संस्करण प्राप्त करके टालने का लक्ष्य रखते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6088-H226#H500 किस स्पिंडल मोटर को चलाने के लिए डिज़ाइन किया गया है, और क्या यह मौजूदा इंस्टॉलेशन में SPM-22 (H222) को बदल सकता है?

यह मॉड्यूल FANUC अल्फा मॉडल 26 और aP40 स्पिंडल मोटरों के लिए निर्दिष्ट है, जिनमें से दोनों को इस मॉड्यूल द्वारा प्रदान किए गए 111A रेटेड आउटपुट करंट की आवश्यकता होती है। एक मशीन में H226 को H222 (95A) से बदलना जो aP22 या छोटी मोटर का उपयोग करती है, विद्युत दृष्टिकोण से तकनीकी रूप से संभव है - उच्च-रेटेड मॉड्यूल बस कम उपयोग पर संचालित होगा - लेकिन यह सुनिश्चित करने के लिए पैरामीटर सत्यापन की आवश्यकता है कि प्रतिस्थापन मॉड्यूल में लोड किए गए स्पिंडल मोटर डेटा वास्तविक जुड़े हुए मोटर से मेल खाता है। दूसरी दिशा में जाना - जहां H226 निर्दिष्ट है वहां H222 डालना - उपलब्ध स्पिंडल करंट को सीमित करेगा और इसकी अनुशंसा नहीं की जाती है। हमेशा एसपीएम रेटिंग को मोटर विनिर्देश से मिलाएं।

Q2: H222 और H226 दोनों एक ही A16B-2202-0432 नियंत्रण बोर्ड का उपयोग करते हैं। क्या इसका मतलब है कि दो मॉड्यूल विनिमेय हैं?

नहीं। जबकि वे समान नियंत्रण पीसीबी भाग संख्या साझा करते हैं, पावर बोर्ड भिन्न होते हैं (H222 के लिए A20B-1006-0481 बनाम H226 के लिए A20B-1006-0482), और एनवीआरएएम में संग्रहीत मोटर पैरामीटर विभिन्न मोटर रेटिंग के लिए मेल खाते हैं। इसके अतिरिक्त, फर्मवेयर संस्करण स्पिंडल फ़ंक्शन व्यवहार को प्रभावित करता है। H226 की आवश्यकता वाले स्थान पर H222 डालने से करंट आउटपुट सीमित हो जाएगा और सामान्य स्पिंडल लोड पर ओवरलोड अलार्म उत्पन्न हो सकता है। रिवर्स प्रतिस्थापन भी पूर्ण पैरामीटर पुनः सत्यापन के बिना इसी तरह अनुचित है। इन मॉड्यूल को मोटर-मिलान असेंबली के रूप में माना जाना चाहिए, न कि विनिमेय पावर स्टेज के रूप में।

Q3: टाइप 1 इंटरफ़ेस पदनाम का सीएनसी सिस्टम संगतता के लिए व्यावहारिक शब्दों में क्या मतलब है?

टाइप 1 अल्फा एसपीएम परिवार में बेसलाइन इंटरफ़ेस विनिर्देश है, जो मशीनिंग सेंटर अनुप्रयोगों के विशाल बहुमत में उपयोग किए जाने वाले मानक स्पिंडल नियंत्रण कार्यों का समर्थन करता है: चर गति, स्पिंडल ओरिएंटेशन (एम19), गियर चयन, बुनियादी स्पिंडल सिंक्रनाइज़ेशन, और सीएनसी को गति/स्थिति फीडबैक। यह FANUC सीरियल स्पिंडल लिंक के माध्यम से संचार करता है और FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i, और 30i/31i/32i सीएनसी पीढ़ियों के साथ संगत है। यह सीएस कंटूर नियंत्रण (जिसके लिए टाइप 4 और उच्च-रिज़ॉल्यूशन सेंसर की आवश्यकता होती है) और कुछ उन्नत मल्टी-स्पिंडल सिंक्रनाइज़ेशन मोड का समर्थन नहीं करता है। अधिकांश मशीनिंग सेंटर स्पिंडल ड्राइव के लिए, टाइप 1 क्षमता वही है जो एप्लिकेशन की आवश्यकता होती है, और अधिक जटिल इंटरफ़ेस प्रकार को निर्दिष्ट करने से कार्यात्मक लाभ के बिना लागत बढ़ जाएगी।

Q4: इस मॉड्यूल पर AL-09 (पावर सेमीकंडक्टर ओवरहीट) लगातार दिखाई दे रहा है। सबसे पहले क्या जांचा जाना चाहिए?

A06B-6088-H226#H500 आईजीबीटी हीटसिंक को तापमान सीमा के भीतर बनाए रखने के लिए एक बाहरी 12 मिमी फैन (A90L-0001-0335/B) और एक आंतरिक 60 मिमी कूलिंग फैन (A90L-0001-0422) दोनों पर निर्भर करता है। फैन विफलता AL-09 का सबसे आम कारण है, और दोनों पंखे की तुरंत जांच की जानी चाहिए - यह पुष्टि करते हुए कि वे स्वतंत्र रूप से, सही गति पर घूम रहे हैं, और पंखे के ब्लेड और हवा के मार्ग जमा हुए स्वार्फ या कूलेंट मिस्ट अवशेषों से बाधित नहीं हैं। कैबिनेट परिवेश तापमान और ड्राइव स्टैक के माध्यम से वायु प्रवाह द्वितीयक जांच हैं। यदि दोनों पंखे चालू पाए जाते हैं और अलार्म बना रहता है, तो विद्युत कैबिनेट में ऊंचा परिवेश तापमान या आंशिक रूप से शॉर्टेड लोड जो बिजली अपव्यय को बढ़ाता है, कारण हो सकता है। निर्धारित आधार पर पंखे का सक्रिय प्रतिस्थापन - आमतौर पर भारी संचालन के दो से तीन साल - अल्फा मॉड्यूल स्पिंडल ड्राइव के लिए मानक निवारक रखरखाव है।

Q5: क्या H226 का #H500 संस्करण नया उपलब्ध है, या केवल नवीनीकृत/मरम्मत की गई इकाइयों के रूप में?

A06B-6088 अल्फा सीरीज़ एक परिपक्व उत्पाद लाइन है, और H226#H500 का फैक्ट्री-नया उत्पादन सामान्य वितरण चैनलों के माध्यम से मज़बूती से उपलब्ध नहीं है। आपूर्ति बाजार में FANUC-विशेषज्ञ मरम्मत केंद्रों द्वारा संसाधित नवीनीकृत इकाइयां, अधिकृत वितरकों से पुरानी-नई-स्टॉक इकाइयां जिन्होंने इन्वेंट्री रखी है, और परीक्षण की गई प्रयुक्त इकाइयां शामिल हैं जो decommissioned मशीनों से हटाई गई हैं। प्रतिष्ठित FANUC मरम्मत विशेषज्ञ इन मॉड्यूल का वास्तविक FANUC स्पिंडल मोटरों और सीएनसी नियंत्रणों पर परीक्षण करते हैं - न कि केवल बेंच पावर सप्लाई पर - वास्तविक संचालन की थर्मल और विद्युत स्थितियों के तहत प्रदर्शन को सत्यापित करने के लिए। प्रतिस्थापन प्राप्त करते समय, आपूर्तिकर्ता से परीक्षण विधि और वारंटी शर्तों की पुष्टि करना खरीद से पहले उचित परिश्रम है। #H501 और #500CS वेरिएंट भी बाजार में प्रसारित हो रहे हैं, और डिलीवरी स्वीकार करने से पहले सटीक प्रत्यय मूल से मेल खाता है, इसकी पुष्टि करना आवश्यक है।
