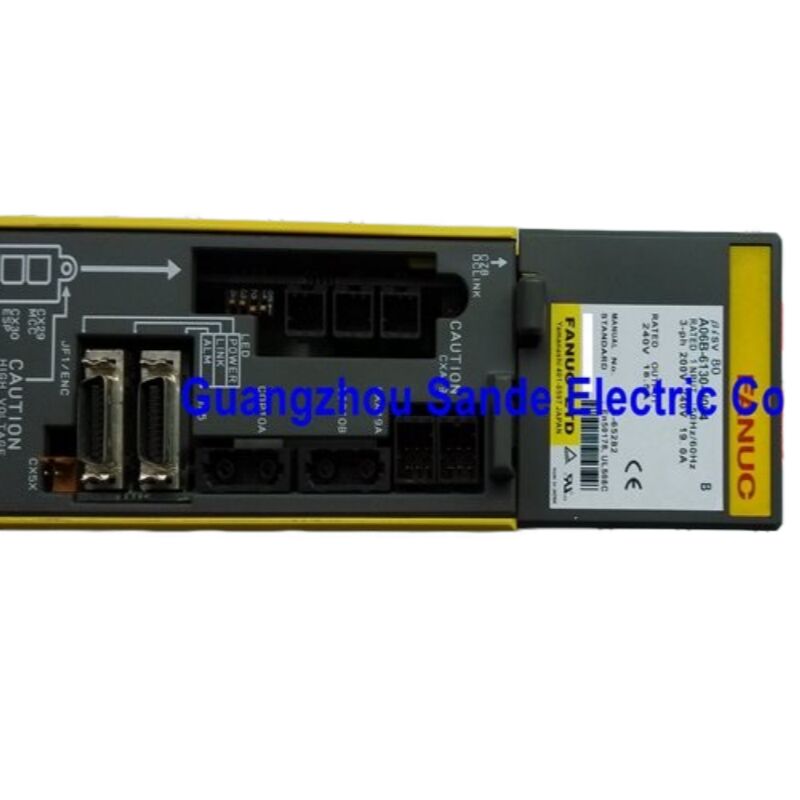

FANUC A06B-6130-H004 — बीटा i सीरीज़ SVM1-80i सिंगल-एक्सिस सर्वो एम्पलीफायर, FSSB इंटरफ़ेस, 80A

उत्पाद पहचान

भाग संख्या: A06B-6130-H004

श्रृंखला: FANUC MELSERVO Beta i (βi) Series

मॉडल पदनाम: SVM1-80i (सिंगल-एक्सिस सर्वो मॉड्यूल, 80A क्लास)

इंटरफ़ेस: FSSB — FANUC Servo Serial Bus (फाइबर ऑप्टिक)

संदर्भ मैनुअल: B-65322

यह यूनिट क्या है

FANUC के बीटा i सर्वो एम्पलीफायर लाइनअप में, A06B-6130-H004 एक विशिष्ट और अच्छी तरह से परिभाषित भूमिका निभाता है: यह 80A सिंगल-एक्सिस मॉड्यूल है — पहली पीढ़ी के बीटा i SVM1 सीरीज़ की सबसे बड़ी क्षमता वाली यूनिट। जबकि छोटे H001 (20A) और H002 (40A) वेरिएंट हल्के-ड्यूटी वाले एक्सस को संभालते हैं, H004 उन एक्सस के लिए बनाया गया है जिन्हें निरंतर उच्च करंट और तीव्र त्वरण प्रतिक्रिया की आवश्यकता होती है: स्वचालित टूल चेंजर, बुर्ज इंडेक्सिंग तंत्र, और EDM मशीनों पर सामान्य सटीक रोटरी या लीनियर एक्सस।

जो पूरे बीटा i एम्पलीफायर परिवार को अल्फा iSV सीरीज़ से अलग करता है, वह इसका आर्किटेक्चर है। A06B-6130-H004 पारंपरिक अर्थों में एक मॉड्यूल नहीं है — इसमें अपना एकीकृत बिजली आपूर्ति अनुभाग है, जो इसे विद्युत रूप से आत्मनिर्भर बनाता है। यह इसे मशीन टूल पर कहीं भी माउंट करने की अनुमति देता है, बाहरी PSM बिजली आपूर्ति इकाई से स्वतंत्र। कॉम्पैक्ट कंट्रोल कैबिनेट डिजाइन करने वाले या ड्राइव को सर्व करने वाले एक्सस के करीब रखने वाले मशीन बिल्डरों के लिए, यह स्वतंत्रता एक वास्तविक व्यावहारिक लाभ है।

FANUC CNC के साथ संचार FSSB — FANUC Servo Serial Bus — फाइबर ऑप्टिक केबल का उपयोग करके होता है। फाइबर कनेक्शन मशीन टूल इंस्टॉलेशन में सामान्य दूरियों पर विद्युत सिग्नल केबलों की शोर संवेदनशीलता को समाप्त करता है, और FSSB प्रोटोकॉल का उच्च-गति सिंक्रोनस संचार वह है जो 0i-C और 0i-D नियंत्रण परिवारों को सभी जुड़े ड्राइव पर एक साथ तंग मल्टी-एक्सिस स्थिति सिंक्रनाइज़ेशन प्राप्त करने की अनुमति देता है।

तकनीकी विशिष्टताएँ

अंतर्निहित बिजली आपूर्ति: यह फ़ैक्टरी फ़्लोर पर क्यों मायने रखता है

FANUC Alpha i सर्वो ड्राइव के लिए मानक आर्किटेक्चर में एक साझा पावर सप्लाई मॉड्यूल (PSM) शामिल है जो एक सामान्य बस पर कई SVM मॉड्यूल के लिए डीसी बस पावर को कंडीशन करता है। बीटा i SVM1 सीरीज़, जिसमें A06B-6130-H004 शामिल है, पूरी तरह से एक अलग दृष्टिकोण अपनाता है। प्रत्येक यूनिट में अपना रेक्टिफायर और डीसी बस स्टेज शामिल है — कोई बाहरी PSM आवश्यक नहीं है।

मशीन डिजाइन के दृष्टिकोण से, इस आत्मनिर्भर आर्किटेक्चर के वास्तविक परिणाम हैं। इंस्टॉलेशन सरल है: तीन-फेज इनपुट कनेक्शन का एक सेट, एक 24V डीसी नियंत्रण आपूर्ति लाइन, और एक FSSB फाइबर केबल। कोई बस वोल्टेज अनुक्रमण नहीं है, एक्सस लोड के संयोजन के खिलाफ आकार देने के लिए कोई साझा PSM नहीं है, और एक PSM दोष के कारण एक साथ कई एक्सस को नीचे ले जाने का कोई जोखिम नहीं है। यदि A06B-6130-H004 में कोई खराबी आती है, तो मशीन एक एक्सस खो देती है — सभी एक्सस एक सामान्य बिजली आपूर्ति साझा नहीं करते हैं।

रखरखाव टीमों के लिए, वही तर्क लागू होता है। A06B-6130-H004 को बदलना एक सीधा स्वैप है: तीन-फेज इनपुट, मोटर पावर आउटपुट, FSSB फाइबर, 24V नियंत्रण आपूर्ति, और यदि फिट हो तो ब्रेक केबल को डिस्कनेक्ट करें। प्रतिस्थापन यूनिट अपनी बिजली आपूर्ति के साथ पहले से एकीकृत आती है। कोई PSM आकार गणना नहीं, कोई बस पुन: कमीशनिंग नहीं।

FSSB संचार: सीएनसी लिंक

FSSB — FANUC Servo Serial Bus — सीएनसी को सर्वो एम्पलीफायरों से जोड़ने के लिए FANUC का मालिकाना उच्च-गति सीरियल संचार प्रोटोकॉल है। A06B-6130-H004 फाइबर ऑप्टिक केबल के माध्यम से सीएनसी के FSSB पोर्ट से जुड़ता है, और फाइबर ऑप्टिक माध्यम कोई आकस्मिक विवरण नहीं है। मशीन टूल वातावरण महत्वपूर्ण विद्युत चुम्बकीय हस्तक्षेप उत्पन्न करते हैं: चर-आवृत्ति ड्राइव, प्रेरण हीटिंग, रिले कॉइल, और स्विचिंग बिजली की आपूर्ति सभी शोर पैदा करते हैं जो लंबे कैबिनेट-से-एक्सस रन पर सिग्नल-स्तर तांबे के केबल को दूषित कर सकते हैं। फाइबर कोई विद्युत क्षमता नहीं ले जाता है और उन सभी से प्रतिरक्षित है।

संचार पक्ष पर, FSSB सीएनसी के इंटरपोलेशन चक्र के साथ सिंक्रोनस रूप से संचालित होता है। प्रत्येक स्थिति कमांड, प्रत्येक एन्कोडर फीडबैक पैकेट, और सीएनसी और A06B-6130-H004 के बीच प्रत्येक पैरामीटर विनिमय सीएनसी के गणना चक्र के साथ लॉक-स्टेप में होता है — आमतौर पर मानक 0i सिस्टम पर 1ms, 30i सीरीज़ नियंत्रणों पर तेज चक्र विकल्प उपलब्ध हैं। यह सिंक्रोनस लिंक वह है जो चिकनी, सटीक समन्वित एक्सस गति को संभव बनाता है, क्योंकि सीएनसी को ठीक से पता होता है कि प्रत्येक ड्राइव प्रत्येक स्थिति वृद्धि को कब निष्पादित करेगा।

विशिष्ट मशीन टूल अनुप्रयोग

स्वचालित टूल चेंजर (ATC) एक्सस। एक वर्टिकल मशीनिंग सेंटर पर एटीसी आर्म — वह तंत्र जो शारीरिक रूप से स्पिंडल से एक टूल खींचता है, टूल मैगज़ीन तक घूमता है, और एक नया टूल लौटाता है — अपने चक्र को जल्दी और बार-बार पूरा करना चाहिए, पूरे शिफ्ट। एक परिभाषित स्थिति में तेज त्वरण, कुरकुरा मंदी और स्टॉप, सकारात्मक ब्रेकिंग होल्ड जबकि टूल का आदान-प्रदान किया जाता है। A06B-6130-H004 की 80A पीक करंट क्षमता एटीसी एक्सस के लिए आवश्यक त्वरण टॉर्क हेडरूम प्रदान करती है, और FSSB लिंक स्पिंडल ओरिएंटेशन और टूल क्लैंप/अनक्लैंप अनुक्रमों के साथ एटीसी गति को इंटरलॉक करने के लिए आवश्यक स्थिति पुष्टि विलंबता प्रदान करता है।

सीएनसी खराद बुर्ज इंडेक्स एक्सस। टर्निंग सेंटर पर टूल बुर्ज इंडेक्सिंग एटीसी ऑपरेशन के समान चरित्र का है: छोटी, तेज, सटीक चालें इंडेक्स की गई स्थितियों में, प्रति घंटे कई बार निष्पादित होती हैं। तेज त्वरण के लिए उच्च पीक करंट, इंडेक्स होने के बाद अच्छी स्थिति होल्डिंग, और कटिंग के दौरान टूल-टिप लोड से विश्वसनीय रिकवरी। βiS मोटर आकार सीमा में बुर्ज के साथ FANUC 0i-सीरीज़ खराद A06B-6130-H004 के एप्लिकेशन एनवेलोप के भीतर अच्छी तरह से हैं।

EDM वायर और सिंकर मशीनें। वायर EDM और सिंकर EDM मशीनें इलेक्ट्रोड स्थिति को बहुत महीन रिज़ॉल्यूशन पर और अच्छी तरह से डैम्प्ड प्रतिक्रिया के साथ नियंत्रित करने के लिए सर्वो एक्सस का उपयोग करती हैं। एक्सस लोड अक्सर कम होते हैं लेकिन स्थिति बैंडविड्थ आवश्यकता उच्च होती है — सीएनसी को ड्राइव को महीन स्थिति सुधार कमांड पर जल्दी से प्रतिक्रिया करने की आवश्यकता होती है। FSSB संचार लिंक और βiS एन्कोडर फीडबैक श्रृंखला कमांड-टू-रिस्पांस विलंबता को तंग रखती है।

मशीनिंग सेंटर पर चौथा और पांचवां एक्सस। मशीनिंग सेंटर पर रोटरी टेबल और टिल्टिंग टेबल एक्सेसरीज़ को सर्वो एक्सस की आवश्यकता होती है जो टेबल को चलाने वाली मोटर से मेल खाती हो। βiS मोटर रेंज में छोटी रोटरी टेबल के लिए, A06B-6130-H004 FSSB इंटरफ़ेस के साथ सही करंट रेटिंग प्रदान करता है जो मौजूदा 0i या 30i सीरीज़ नियंत्रण कॉन्फ़िगरेशन में स्वाभाविक रूप से एकीकृत होता है।

आंतरिक हार्डवेयर: अंदर क्या है

A06B-6130-H004 तीन कार्यात्मक असेंबली के आसपास बनाया गया है। पावर स्टेज में एक सिंगल 50A ट्रांजिस्टर मॉड्यूल (IGBT) होता है जो डीसी बस से तीन-फेज मोटर आउटपुट तक PWM इन्वर्जन को संभालता है। वायरिंग बोर्ड — A16B-3200-051x — पावर स्टेज, कनेक्टर और कंट्रोल बोर्ड के बीच इंटरकनेक्शन परत प्रदान करता है। कंट्रोल पीसीबी — A20B-2101-005x — FSSB संचार, करंट लूप प्रोसेसिंग, एन्कोडर फीडबैक डिकोडिंग, और सभी सुरक्षा निगरानी को संभालता है।

इन तीनों में से, ट्रांजिस्टर मॉड्यूल बोर्ड-स्तरीय मरम्मत के लिए अलग से उपलब्ध एकमात्र पावर कंपोनेंट है। दो पीसीबी स्टैंडअलोन स्पेयर पार्ट्स के रूप में मानक चैनलों के माध्यम से उपलब्ध नहीं हैं; यदि कोई भी बोर्ड विफल हो जाता है, तो किफायती मार्ग या तो एक पूर्ण यूनिट एक्सचेंज है या उपयुक्त परीक्षण उपकरण के साथ विशेषज्ञ मरम्मत है। फ्यूज और आंतरिक कूलिंग फैन भी व्यक्तिगत घटकों के रूप में सेवा योग्य हैं, जो सबसे आम आयु-संबंधित रखरखाव आइटमों को कवर करते हैं।

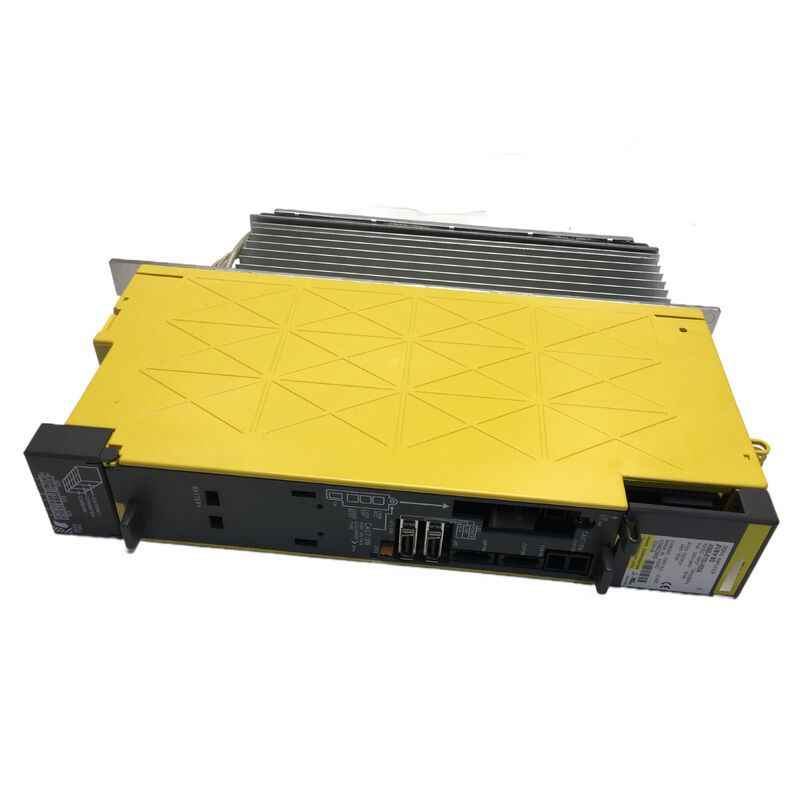

263 × 335 × 59 मिमी फॉर्म फैक्टर — संकीर्ण और लंबा — मानक FANUC Beta i कैबिनेट रेल माउंटिंग फुटप्रिंट को दर्शाता है। यूनिट लंबवत रूप से माउंट होती हैं जिसमें हीट सिंक रिब्स लंबवत प्राकृतिक संवहन के लिए उन्मुख होते हैं, जो आंतरिक मजबूर-हवा पंखे द्वारा पूरक होते हैं। 59 मिमी की गहराई अपेक्षाकृत कॉम्पैक्ट कैबिनेट लेआउट की अनुमति देती है, भले ही कई यूनिट अगल-बगल स्थापित हों।

बीटा i सीरीज़ संदर्भ: A06B-6130 परिवार

A06B-6130 सीरीज़ पहली पीढ़ी के बीटा i सिंगल-एक्सिस SVM1 एम्पलीफायर रेंज को कवर करती है। H004 उच्चतम-करंट वेरिएंट है:

सभी चार समान FSSB फाइबर इंटरफ़ेस, समान आत्मनिर्भर बिजली आपूर्ति आर्किटेक्चर, और समान 0°C–55°C ऑपरेटिंग रेंज साझा करते हैं। उनके बीच चयन ड्राइव की जा रही सर्वो मोटर की रेटेड और पीक करंट द्वारा निर्धारित किया जाता है। एम्पलीफायर करंट रेटिंग को मोटर से मिलाना आवश्यक है: एक कम आकार का एम्पलीफायर त्वरण के दौरान अपनी पीक करंट सीमा तक पहुंच जाएगा और ओवरकरंट अलार्म को ट्रिगर करेगा, जबकि एक बड़े आकार का एम्पलीफायर कोई लाभ नहीं देता है और कैबिनेट स्पेस बर्बाद करता है।

स्थापना और रखरखाव मुख्य बातें

शीतलन निकासी। आंतरिक पंखा हीट सिंक फिन के माध्यम से हवा खींचता है। इस प्रकार के रैक-माउंटेड ड्राइव के लिए मित्सुबिशी और FANUC के इंस्टॉलेशन दिशानिर्देश आम तौर पर वायु प्रवाह के लिए यूनिट के ऊपर और नीचे न्यूनतम निकासी का आह्वान करते हैं — अवरुद्ध निकासी से हीट सिंक का तापमान बढ़ जाता है और ट्रांजिस्टर मॉड्यूल का समय से पहले क्षरण होता है। सत्यापित करें कि स्थापित स्थिति B-65322 मैनुअल के अनुसार पर्याप्त वेंटिलेशन प्रदान करती है।

24V डीसी नियंत्रण शक्ति। कंट्रोल बोर्ड के लिए 24V डीसी आपूर्ति मशीन की मुख्य 24V रेल से ली जानी चाहिए, लेकिन प्रत्येक एम्पलीफायर के लिए व्यक्तिगत फ्यूजिंग के साथ ताकि कंट्रोल बोर्ड की खराबी पूरी 24V रेल को नीचे ले जाने और अन्य कंट्रोल सर्किट को एक साथ ध्वस्त करने से रोका जा सके।

फाइबर केबल हैंडलिंग। FSSB फाइबर केबल में न्यूनतम बेंड रेडियस विनिर्देश होता है। कनेक्टर पर या केबल रन के साथ तेज मोड़ सम्मिलन हानि पैदा करते हैं जो अंततः संचार त्रुटियों का कारण बनते हैं — सीएनसी डिस्प्ले पर एक्सस डिटेक्शन अलार्म या सिंक्रोनस संचार त्रुटियां। फाइबर को रूट करते समय, इसे धातु के किनारों के खिलाफ कसकर टाई-रैप करने या तेज कोनों से गुजरने से बचें।

पंखे का रखरखाव। आंतरिक कूलिंग फैन का एक सीमित सेवा जीवन होता है, जिसे आमतौर पर FANUC रखरखाव प्रलेखन में लगभग 20,000–30,000 घंटे के संचालन पर उद्धृत किया जाता है। दो या तीन शिफ्ट चलाने वाली मशीनों में, यह कई वर्षों के अनुशंसित पंखे निरीक्षण या प्रतिस्थापन अंतराल में तब्दील हो जाता है। पंखे की विफलता अपेक्षित स्तरों से कम लोड स्तर पर थर्मल ट्रिप और अंततः, निरंतर ओवर-तापमान से ट्रांजिस्टर मॉड्यूल क्षति का कारण बनती है।

प्रतिस्थापन के बाद पैरामीटर जांच। A06B-6130-H004 एक्सचेंज के बाद पहली बार पावर-अप होने पर, सीएनसी FSSB पर अपना सर्वो आरंभीकरण अनुक्रम चलाएगा। सत्यापित करें कि सर्वो मोटर प्रकार पैरामीटर एक्सस मोटर के लिए सही ढंग से सेट है, कि एन्कोडर फीडबैक सक्रिय है, और यदि मशीन पूर्ण एन्कोडर सिस्टम का उपयोग करती है तो एक्सस संदर्भ स्थिति को फिर से स्थापित किया गया है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6130-H004 के साथ कौन से सीएनसी सिस्टम संगत हैं?

A06B-6130-H004 FSSB (FANUC Servo Serial Bus) फाइबर ऑप्टिक इंटरफ़ेस के माध्यम से संचार करता है और FANUC Series 0i-C, 0i-D, 30i, 31i, और 32i सीएनसी परिवारों के साथ संगत है। यह पुराने FANUC नियंत्रणों के साथ संगत नहीं है जो FSSB से पहले आते हैं, न ही अल्फा i सीरीज़ SVM एम्पलीफायरों के साथ जो PSM पावर सप्लाई मॉड्यूल के साथ डीसी बस साझा करते हैं।

Q2: A06B-6130-H004 कौन सी सर्वो मोटरें चलाता है?

यह उपयुक्त करंट रेंज में FANUC βiS (Beta i S) सीरीज़ सर्वो मोटरों के लिए डिज़ाइन किया गया है — मुख्य रूप से βiS 12/3000 और βiS 22/3000 जैसे मॉडल। मोटर को एम्पलीफायर की 80A पीक / 18.5A रेटेड करंट क्षमता से मेल खाना चाहिए। एक बड़ी मोटर चलाने का प्रयास करना जिसे 80A पीक से अधिक की आवश्यकता होती है, ओवरकरंट सुरक्षा दोषों का कारण बनेगा।

Q3: क्या A06B-6130-H004 को बाहरी FANUC PSM पावर सप्लाई मॉड्यूल की आवश्यकता है?

नहीं। अल्फा iSV सीरीज़ एम्पलीफायरों के विपरीत, A06B-6130-H004 में अपनी एकीकृत बिजली आपूर्ति है और यह सीधे तीन-फेज 200–240VAC लाइन इनपुट से जुड़ता है। किसी बाहरी PSM मॉड्यूल की आवश्यकता नहीं है, जो विद्युत स्थापना और कैबिनेट लेआउट दोनों को सरल बनाता है।

Q4: कौन से अलार्म एक विफल हो रहे A06B-6130-H004 का संकेत देते हैं, और जांच करने वाली पहली चीजें क्या हैं?

सबसे आम दोष संकेतक इनवर्टर अलार्म (FANUC 0i पर SV अलार्म 401/421), ओवरकरंट अलार्म, और सीएनसी डिस्प्ले पर एक्सस डिटेक्शन त्रुटियां हैं। एम्पलीफायर के विफल होने का अनुमान लगाने से पहले, निम्नलिखित की जांच करें: सत्यापित करें कि FSSB फाइबर केबल पूरी तरह से बैठी हुई है और क्षतिग्रस्त नहीं है; पुष्टि करें कि 24V डीसी नियंत्रण आपूर्ति मौजूद है और सहनशीलता के भीतर है; जांचें कि आंतरिक कूलिंग फैन चल रहा है; और इनपुट फ्यूज का निरीक्षण करें। यदि ये सभी जांचें ठीक हैं, तो खराबी एम्पलीफायर के आंतरिक होने की अधिक संभावना है — ट्रांजिस्टर मॉड्यूल, कंट्रोल बोर्ड, या पावर बोर्ड।

Q5: क्या आंतरिक बोर्ड (A20B-2101-005x, A16B-3200-051x) को अलग से बदला जा सकता है?

ये पीसीबी मानक चैनलों के माध्यम से स्टैंडअलोन स्पेयर पार्ट्स के रूप में उपलब्ध नहीं हैं। बोर्ड-स्तरीय खराबी के लिए, व्यावहारिक विकल्प FANUC-अनुभवी मरम्मत सुविधा द्वारा पूर्ण यूनिट की विशेषज्ञ मरम्मत है, या एक नवीनीकृत A06B-6130-H004 के लिए विनिमय है। आंतरिक ट्रांजिस्टर मॉड्यूल, फ्यूज और कूलिंग फैन अलग से सेवा योग्य हैं और सबसे आम पहनने से संबंधित विफलताओं को कवर करते हैं।
