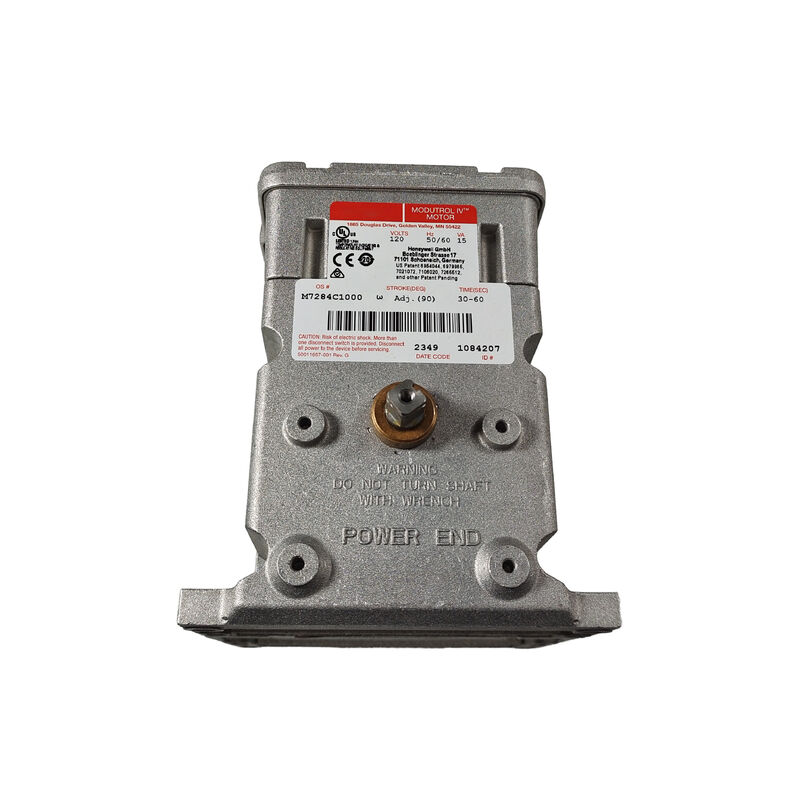

हनीवेल M7284C1000 मॉड्यूल IV मोटर

उत्पाद का अवलोकन

दM7284C1000हैहनीवेल मॉड्यूल IV मोटरस्थित करने के लिए प्रयोग किया जाता हैडिमपर्स और वाल्वएक से4×20 mA नियंत्रण संकेत.

M7284 परिवार के लिए उत्पाद डेटा इसे एक120 VAC, 50/60 Hzमें एक्ट्यूएटर मोटर150 पाउंड-इन टॉर्कवर्ग, जबकि इस सटीक मॉडल के लिए प्रकाशित बिक्री पृष्ठों भी वर्णनसमायोज्य 90° से 160° स्ट्रोकऔर30 से 60 सेकंड का नामित समय.

इस मॉडल को मूल्यवान बनाने वाला तरीका यह है कि यह इलेक्ट्रॉनिक नियंत्रण संकेतों और एचवीएसी और प्रक्रिया-नियंत्रण हार्डवेयर में वास्तविक यांत्रिक आंदोलन को जोड़ता है।इस वर्ग में एक मोटर सिर्फ इसलिए नहीं चुना जाता है क्योंकि यह एक शाफ्ट घूमता है.

यह इसलिए चुना जाता है क्योंकि यह एक उपयोगी कामकाजी स्ट्रोक के पार एक डिमपर या वाल्व को सुचारू रूप से, बार-बार और पूर्वानुमानित रूप से तैनात कर सकता है।इस तरह के दोहराए जाने योग्य पोजिशनिंग कच्चे गति से अधिक मायने रखता है.

यह उपयोग परिप्रेक्ष्य वाल्व और डम्पर पोजिशनिंग में मॉड्यूट्रॉल IV परिवार की बताई गई भूमिका से सीधे निकला है।

अनुप्रयोग मूल्य

M7284C1000 के लिए अच्छी तरह से अनुकूल हैएचवीएसी डिमपर्स, दहन वायु नियंत्रण, प्रक्रिया वाल्व और यांत्रिक संयंत्र स्वचालनजहां एक4 ¢ 20 एमएकमांड सिग्नल पहले से ही नियंत्रण रणनीति का हिस्सा है।

हनीवेल के मॉड्यूल IV के साहित्य में डिमपर्स और वाल्वों की आनुपातिक स्थिति के आसपास परिवार को ढाला गया है, जो स्वाभाविक रूप से इस मॉडल को बॉयलर रूम, वायु-संभाल प्रणाली,बर्नर नियंत्रण संयोजन, और इसी तरह के स्वचालन वातावरण जहां नियंत्रित कोणीय यात्रा की आवश्यकता होती है।

कई स्थापना विवरण भी क्षेत्र में व्यावहारिक मूल्य जोड़ते हैं।

परिवार और इस मॉडल के लिए प्रकाशित आंकड़ों में शामिल हैंपैरों का लगाव,त्वरित-कनेक्ट टर्मिनल,एनईएमए 3 मौसम संरक्षण, और एकदो अंत वर्ग शाफ्टM7284 रेंज में. वास्तविक सेवा कार्य में ये छोटे विवरण नहीं हैं.

वे प्रभावित करते हैं कि मोटर को कितनी आसानी से घुड़सवार किया जा सकता है, वायर्ड किया जा सकता है, संचालित तंत्र से जुड़ा जा सकता है, और यांत्रिक कक्षों या बाहरी-पड़ोसी उपकरणों के स्थानों में संरक्षित किया जा सकता है।

प्रतिस्थापन और चयन का दृष्टिकोण

रखरखाव और बाद के काम के लिए M7284C1000 सबसे अच्छा एकनियंत्रण एक्ट्यूएटर मोटर, न कि बस एक मोटर के रूप में एक ही वोल्टेज के साथ।

सिग्नल प्रकार, टोक़ वर्ग, स्ट्रोक रेंज, रोटेशन व्यवहार, माउंटिंग प्रारूप और शाफ्ट शैली सभी मायने रखती है।

व्यावहारिक रूप से, एक सही प्रतिस्थापन डिमपर या वाल्व लिंक व्यवहार को सुसंगत रखता है और स्टार्टअप के बाद नियंत्रण अस्थिरता की संभावना को कम करता है।

यह सिफारिश M7284 परिवार के लिए प्रकाशित Modutrol IV उत्पाद डेटा पर आधारित है।

तकनीकी डेटा

अक्सर पूछे जाने वाले प्रश्न

Q1: M7284C1000 किस प्रकार का उत्पाद है?
यह एकModutrol IV एक्ट्यूएटर मोटरस्थित करने के लिए प्रयोग किया जाता हैडिमपर्स और वाल्वएक से4 ¢ 20 एमएनियंत्रण संकेत।

Q2: नियंत्रण प्रणालियों में इस मॉडल का व्यावहारिक मूल्य क्या है?
इसका मूल्य संयोजन से आता हैआनुपातिक इलेक्ट्रॉनिक इनपुटएक अच्छी तरह से परिभाषित यांत्रिक स्ट्रोक और टोक़ वर्ग के साथ।

इससे यह उपयोगी हो जाता है जब एक नियंत्रक को सरल ऑन/ऑफ एक्ट्यूएशन के बजाय दोहराए जाने वाले डंपर या वाल्व पोजिशनिंग की आवश्यकता होती है।

Q3: इस मोटर के किस प्रकार के अनुप्रयोग सबसे उपयुक्त हैं?
यह फिट बैठता हैएचवीएसी डम्पर्स, बॉयलर रूम कंट्रोल, एयर हैंडलिंग उपकरण और प्रोसेस वाल्व पोजिशनिंगजहां 4 ¢ 20 mA नियंत्रण का प्रयोग किया जाता है।

इन अनुप्रयोगों के उदाहरण सीधे Modutrol IV परिवार की डंपर और वाल्व की भूमिका से आते हैं।

प्रश्न 4: मोर्टम और स्ट्रोक का यहाँ इतना महत्व क्यों है?
क्योंकि एक्चुएटर मोटर्स का चयन केवल आपूर्ति वोल्टेज से नहीं बल्कि उनके द्वारा किए जाने वाले यांत्रिक कार्य से होता है।

कनेक्शन भार, आवश्यक यात्रा कोण और प्रतिक्रिया समय सभी इस बात पर प्रभाव डालते हैं कि एक्ट्यूएटर डिवाइस को सही ढंग से नियंत्रित करेगा या नहीं।

यह प्रकाशित M7284 परिवार के आंकड़ों द्वारा समर्थित एक इंजीनियरिंग व्याख्या है।

Q5: M7284C1000 ऑर्डर करने से पहले क्या जांच करनी चाहिए?
स्थापित भाग संख्या, संकेत प्रकार, टोक़ की आवश्यकता, स्ट्रोक रेंज, शाफ्ट शैली और माउंटिंग व्यवस्था की जाँच करें।

एक्चुएटर के प्रतिस्थापन पर, ये बिंदु आमतौर पर केवल उपस्थिति से अधिक मायने रखते हैं।
