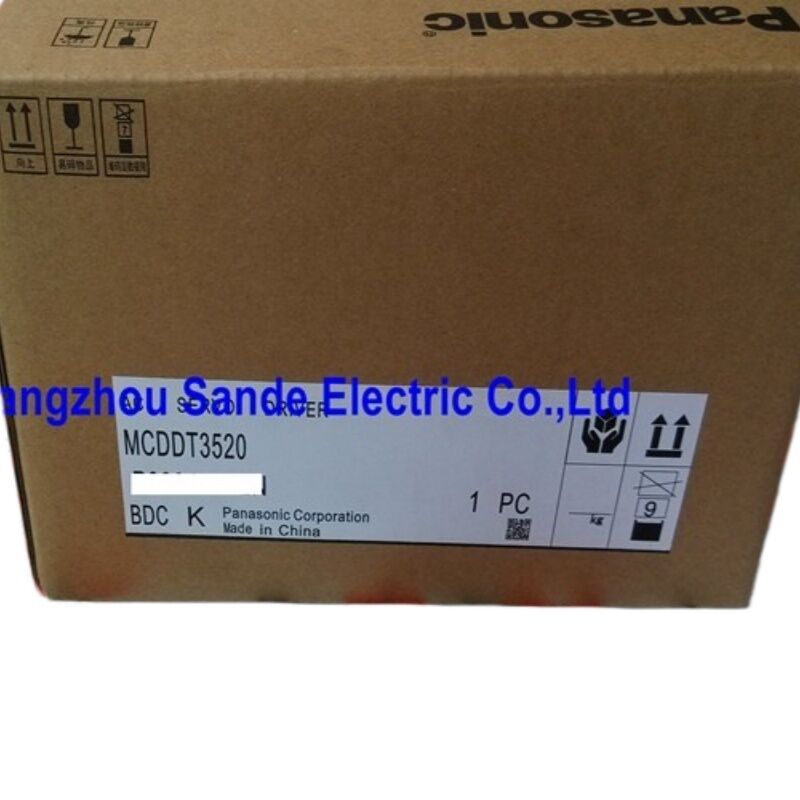

Panasonic MCDDT3520 — MINAS A4 सीरीज़ 750W AC सर्वो ड्राइवर, C-फ्रेम, सिंगल/थ्री-फेज 200–240V

गति के लिए निर्मित, सटीकता के लिए ट्यून किया गया

जिन मशीनों को सर्वो ड्राइव से सबसे अधिक मांग होती है, वे वे हैं जो सबसे तेज चलती हैं, सबसे अचानक रुकती हैं, और उन चक्रों को दिन में हजारों बार दोहराती हैं। पैनासोनिक ने MINAS A4 सीरीज़ को ठीक उसी वातावरण को ध्यान में रखकर डिज़ाइन किया है — और MCDDT3520 उस लाइनअप में 750W स्थिति पर बैठता है, जो कॉम्पैक्ट C-फ्रेम बॉडी में पूर्ण A4 आर्किटेक्चर को वहन करता है।

A4 को अपने पूर्ववर्ती पीढ़ियों से अलग करने वाली चीज़ एक तेज प्रसंस्करण कोर को अपनाना था। प्लेटफ़ॉर्म ने 1 kHz की वेग प्रतिक्रिया आवृत्ति प्राप्त की, एक ऐसा आंकड़ा जो दर्शाता है कि ड्राइव का नियंत्रण लूप कितनी जल्दी गड़बड़ी और कमांड परिवर्तनों पर प्रतिक्रिया कर सकता है। हाई-स्पीड पिक-एंड-प्लेस मशीनरी, रोटरी इंडेक्सर्स, या मल्टी-एक्सिस इलेक्ट्रॉनिक कैम सिस्टम में, वह प्रतिक्रिया गति एक सर्वो के बीच का अंतर है जो कमांडेड मोशन प्रोफाइल को निष्ठापूर्वक ट्रैक करता है और एक जो गतिशील लोड के तहत लैग त्रुटियों को जमा करता है। MCDDT3520 750W वर्ग में वही 1 kHz प्रतिक्रिया बैंडविड्थ प्रदान करता है।

तकनीकी विशिष्टताएँ

एक ड्राइव में चार नियंत्रण मोड

MCDDT3520 एक सिंगल-मोड सर्वो ड्राइवर नहीं है। स्थिति, गति, टॉर्क और फुल-क्लोज्ड नियंत्रण सभी एक ही हार्डवेयर में निर्मित हैं — ऑपरेटिंग मोड पैरामीटर द्वारा चुना जाता है, जिसका अर्थ है कि एक स्टॉक किया हुआ स्पेयर किसी सुविधा में कई एप्लिकेशन प्रकारों को कवर करता है।

स्थिति नियंत्रणमशीन अक्षों के लिए सबसे अधिक इस्तेमाल किया जाने वाला मोड है: होस्ट कंट्रोलर एक पल्स ट्रेन आउटपुट करता है, ड्राइवर एनकोडर फीडबैक का उपयोग करके स्थिति लूप को बंद करता है, और मोटर इलेक्ट्रॉनिक गियर फ़ंक्शन के साथ कमांडेड प्रोफाइल को निष्पादित करता है जो कमांड अनुपात को एप्लिकेशन की रिज़ॉल्यूशन आवश्यकता के अनुसार स्केल करता है। तीन पल्स इनपुट प्रारूप स्वीकार किए जाते हैं — पल्स + साइन, CW/CCW, और क्वाड्रैचर — इसलिए MCDDT3520 सिग्नल रूपांतरण हार्डवेयर के बिना लगभग किसी भी पीएलसी या मोशन कार्ड से कमांड स्वीकार करता है।

गति नियंत्रणएक एनालॉग वोल्टेज इनपुट, आमतौर पर ±10V DC के अनुपात में शाफ्ट गति को नियंत्रित करता है। नियंत्रण लूप A4 सीरीज़ की पूर्ण बैंडविड्थ पर संचालित होता है, जो लोड टॉर्क चक्र के भीतर भिन्न होने पर भी सुचारू, स्थिर गति विनियमन प्रदान करता है — ग्राइंडिंग स्पिंडल, फीड रोल, और टेंशन-नियंत्रित वाइंडिंग अनुप्रयोगों के लिए महत्वपूर्ण है जहां गति विचलन तैयार उत्पाद में दिखाई देता है।

टॉर्क नियंत्रणएक प्रोग्रामेबल स्पीड लिमिट सीलिंग के साथ, एक एनालॉग कमांड सिग्नल के अनुपात में मोटर आउटपुट टॉर्क को नियंत्रित करता है। यह मोड क्लैंपिंग तंत्र, टॉर्क-सीमित प्रविष्टि उपकरण, और वाइंडिंग सिस्टम की सेवा करता है जहां बल प्रबंधन प्राथमिक नियंत्रण उद्देश्य है।

फुल-क्लोज्ड नियंत्रणसटीक मशीन टूल अनुप्रयोगों के लिए A4 सीरीज़ की एक उत्कृष्ट क्षमता है। एक द्वितीयक एनकोडर — आमतौर पर एक लीनियर स्केल या हाई-रिज़ॉल्यूशन रोटरी एनकोडर — मैकेनिकल ड्राइवट्रेन के लोड साइड पर माउंट होता है और मोटर शाफ्ट स्थिति के बजाय वास्तविक लोड स्थिति को फीडबैक करता है। ड्राइव इस बाहरी फीडबैक के चारों ओर स्थिति लूप को बंद करता है, लीडस्क्रू पिच त्रुटि, थर्मल विस्तार, और मोटर और लोड के बीच यांत्रिक अनुपालन से उत्पन्न होने वाली पोजिशनिंग त्रुटि को समाप्त करता है। मशीन टूल्स और सेमीकंडक्टर उपकरण के लिए जहां पूर्ण यात्रा रेंज में अक्ष सटीकता बनाए रखी जानी चाहिए, फुल-क्लोज्ड नियंत्रण वह है जो अंतर पैदा करता है।

एनकोडर समर्थन: इंक्रीमेंटल और एब्सोल्यूट एक ही ड्राइव पर

MCDDT3520 पैनासोनिक के A4-सीरीज़ एनकोडर प्रकारों दोनों का समर्थन करता है, और संगत मोटरों की दो आबादी जो वे प्रदान करते हैं उसमें भिन्न हैं।

2,500 P/r इंक्रीमेंटल एनकोडर से लैस मोटर17-बिट एब्सोल्यूट एनकोडर17-बिट एब्सोल्यूट एनकोडर

(131,072 काउंट प्रति क्रांति) के साथ मोटर, ड्राइव से जुड़े बैकअप बैटरी का उपयोग करके, पावर चक्रों में अपनी पूर्ण मल्टी-टर्न एब्सोल्यूट स्थिति बनाए रखती है। पैरामीटर Q5: MCDDT3520 बंद कर दिया गया है। क्या कोई अनुशंसित पैनासोनिक प्रतिस्थापन है, और परिवर्तन में क्या शामिल है? ड्राइव के एनकोडर हैंडलिंग को इंक्रीमेंटल और एब्सोल्यूट मोड के बीच स्विच करता है। महत्वपूर्ण रूप से, 17-बिट एब्सोल्यूट एनकोडर बिना किसी बैटरी के इंक्रीमेंटल मोड में भी काम कर सकता है — यह तब उपयोगी होता है जब मल्टी-टर्न एब्सोल्यूट स्थिति प्रतिधारण की आवश्यकता नहीं होती है, लेकिन उच्च एनकोडर रिज़ॉल्यूशन अभी भी वांछित होता है। ड्राइव का डिफ़ॉल्ट इंक्रीमेंटल ऑपरेशन (Pr0B = 1) के लिए सेट किया गया है; एब्सोल्यूट मोड पर स्विच करने के लिए Pr0B को 0 पर सेट करने और बैकअप बैटरी स्थापित करने की आवश्यकता होती है।ऑटो-गेन ट्यूनिंग और डैम्पिंग कंट्रोलउच्च-जड़ता या यांत्रिक रूप से लचीली मशीनों पर मैनुअल सर्वो लूप ट्यूनिंग समय लेने वाला काम है। MINAS A4 सीरीज़ इसे

स्वचालित गेन ट्यूनिंग

के माध्यम से संबोधित करता है — ड्राइव ऑटो-ट्यूनिंग अनुक्रम के दौरान मोशन कमांड के प्रति मोटर की वास्तविक प्रतिक्रिया का अवलोकन करता है और यांत्रिक लोड विशेषताओं के लिए उपयुक्त प्रोपोर्शनल, इंटीग्रल और डेरिवेटिव गेन की गणना करता है। सुसंगत, अनुमानित लोड वाली मशीनों के लिए, ऑटो-ट्यूनिंग आमतौर पर पहली बार में एक अच्छी तरह से व्यवहार करने वाली सर्वो प्रतिक्रिया उत्पन्न करती है, जिससे कमीशनिंग का समय काफी कम हो जाता है।A4 सीरीज़ में डैम्पिंग कंट्रोल

भी शामिल है — एक सुविधा जिसका उद्देश्य कम-कठोरता वाले यांत्रिक सिस्टम हैं जहां पोजिशनिंग चाल के अंत में अवशिष्ट कंपन होता है। लंबी अप्रत्याशित स्पैन, लचीली कपलिंग, या गियर अनुपालन वाली मशीन संरचनाएं मोटर के रुकने के बाद अपनी अनुनाद आवृत्ति पर बजती हैं। डैम्पिंग कंट्रोल डेरिवेटिव गेन को बढ़ाने से आने वाली अस्थिरता के बिना इस रिंगिंग को दबाने के लिए वेग कमांड पर एक फ़िल्टर किया गया मुआवजा लागू करता है। इसका परिणाम क्लीनर पोजिशन सेटलिंग, बेहतर पोजिशनल दोहराव, और ड्राइवट्रेन पर कम यांत्रिक तनाव होता है।संगत मोटरMCDDT3520 पैनासोनिक के A4 परिवार में कई मोटर सीरीज़ में 750W रेटेड आउटपुट वर्ग को कवर करता है। मोटर सीरीज़ और उनकी एप्लिकेशन विशेषताएं हैं:

MSMD

— कम जड़ता, 3,000 आर/मिनट रेटेड गति। सामान्य मोशन कंट्रोल अनुप्रयोगों के लिए मानक विकल्प जहां तेज त्वरण और कॉम्पैक्ट मोटर आकार प्राथमिकताएं हैं। 750W MSMD मोटर सीधे MCDDT3520 के साथ जोड़ी जाती हैं और पैकेजिंग, असेंबली और सामग्री हैंडलिंग उपकरण में सबसे आम संयोजन हैं।

MSMA — कम जड़ता, उच्च रेटेड आउटपुट रेंज। समान पावर क्लास में रेटेड गति पर उच्च टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए।

MFMA — मध्यम जड़ता, 3,000 आर/मिनट। महत्वपूर्ण घूर्णी द्रव्यमान वाले लोड के लिए बेहतर जड़ता मिलान, उन प्रणालियों में अनुनाद और ओवरशूटिंग की प्रवृत्ति को कम करता है जहां लोड जड़ता मोटर रोटर जड़ता से काफी अधिक होती है।

MGMA — मध्यम जड़ता, 2,000 आर/मिनट। उन अनुप्रयोगों के लिए जहां कम बेस स्पीड और उस गति पर उच्च टॉर्क मानक 3,000 आर/मिनट वर्ग की तुलना में अधिक उपयुक्त हैं।

MHMA — उच्च जड़ता, 3,000 आर/मिनट। बड़े व्यास वाले रोलर्स और रोटरी टेबल जैसे अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां प्रमुख जड़ता लोड में होती है।

प्रत्येक मोटर इंक्रीमेंटल एनकोडर या एब्सोल्यूट एनकोडर कॉन्फ़िगरेशन में उपलब्ध है, जिसमें ब्रेक और विभिन्न शाफ्ट शैलियों के विकल्प हैं। ऑर्डर देने से पहले ड्राइवर और मोटर के संयोजन को पैनासोनिक की A4 सीरीज़ संगतता तालिका के विरुद्ध सत्यापित किया जाना चाहिए — ड्राइव के रेटेड आउटपुट को मोटर के रेटेड आउटपुट वर्ग से मेल खाना चाहिए, और एनकोडर प्रकार को ड्राइव के कॉन्फ़िगरेशन पैरामीटर से मेल खाना चाहिए।PANATERM सॉफ्टवेयर और फ्रंट पैनल सेटअप

यदि काम सीधा है तो MCDDT3520 को कमीशन करने के लिए लैपटॉप की आवश्यकता नहीं होती है। ड्राइव के

फ्रंट पैनल

में पैरामीटर एक्सेस, JOG (ट्रायल रन) ऑपरेशन, रोटेशनल स्पीड मॉनिटरिंग और अलार्म हिस्ट्री रिव्यू के लिए 5-डिजिट LED डिस्प्ले और नेविगेशन कीज़ शामिल हैं। मानक अनुप्रयोगों के लिए जहां ऑटो-गेन ट्यूनिंग लूप गेन सेटअप को संभालता है, यह अक्सर पूर्ण कमीशनिंग के लिए पर्याप्त होता है।अधिक जटिल सेटअप, पैरामीटर बैकअप, या कई ड्राइव के बेड़े प्रबंधन के लिए, PANATERM

— पैनासोनिक का विंडोज-आधारित सर्वो सेटअप सॉफ्टवेयर — RS-232C CN X3 पोर्ट के माध्यम से ड्राइव से जुड़ता है। PANATERM पूर्ण पैरामीटर रीड/राइट एक्सेस, स्पीड और टॉर्क वेवफॉर्म की रियल-टाइम ऑसिलोस्कोप-शैली की निगरानी, अलार्म लॉग पुनर्प्राप्ति, और ड्राइव के बीच सेटिंग्स स्थानांतरित करने के लिए पैरामीटर कॉपी फ़ंक्शन प्रदान करता है। उसी कनेक्टर पर RS-485 मल्टी-ड्रॉप क्षमता एक ही पीसी को साझा बस पर कई ड्राइव तक पहुंचने की अनुमति देती है।वैकल्पिक कंसोल

(हैंड-हेल्ड पैरामीटर यूनिट) फ्रंट पैनल कनेक्टर से सीधे जुड़ता है और फ्रंट पैनल के समान पैरामीटर एक्सेस, JOG रन और कॉपी फ़ंक्शन प्रदान करता है — लेकिन एक बंद कंट्रोल कैबिनेट के बाहर से, जो मशीन सेटअप के दौरान महत्वपूर्ण होता है जब कैबिनेट दरवाजा बंद रखने की आवश्यकता होती है।पैनल इंस्टॉलेशन: C-फ्रेम आयाम और क्लीयरेंसMCDDT3520 का C-फ्रेम बॉडी

बेस माउंट (रियर माउंट) को मानक ओरिएंटेशन

के रूप में उपयोग करता है — ड्राइव M4 फास्टनरों के एक सेट के माध्यम से एक कंट्रोल कैबिनेट के बैक पैनल पर माउंट होता है। प्रोटेक्टिव अर्थ टर्मिनल M4 है, जिसमें 0.39 से 0.59 N·m का निर्दिष्ट टाइटनिंग टॉर्क है।ड्राइव के आसपास क्लीयरेंस आवश्यकताएं: ऊपर और नीचे 100 मिमी न्यूनतम

एयरफ्लो के लिए, और प्रत्येक तरफ 10 मिमी न्यूनतम। ये आंकड़े एक ही कैबिनेट के भीतर आसन्न उपकरणों पर लागू होते हैं — C-फ्रेम बॉडी के चारों ओर पर्याप्त एयरफ्लो प्राथमिक थर्मल प्रबंधन तंत्र है, और अपर्याप्त रिक्ति परिवेश तापमान वृद्धि की ओर ले जाती है जो ड्राइव सेवा जीवन को छोटा करती है और अंततः थर्मल सुरक्षा दोषों को ट्रिगर करती है।उन इंस्टॉलेशन के लिए जहां बेस माउंटिंग अव्यावहारिक है, एक वैकल्पिक माउंटिंग ब्रैकेट

ड्राइव को फ्रंट पैनल माउंट ओरिएंटेशन में परिवर्तित करता है।ऑपरेटिंग ऊंचाई 1,000 मीटर से नीचे

तक सीमित है बिना डीरेटिंग के। इस ऊंचाई से ऊपर, कम हवा घनत्व संवहनी शीतलन दक्षता को कम करता है, और उच्च ऊंचाई वाले इंस्टॉलेशन के लिए निर्माता के मार्गदर्शन का पालन किया जाना चाहिए।सोर्सिंग और रखरखाव नोट्सपैनासोनिक ने आधिकारिक तौर पर MCDDT3520 को बंद कर दिया है, जिसका एंड-ऑफ-लाइफ दस्तावेज़ीकरण सितंबर 2016 का है। प्रतिस्थापन इकाइयां औद्योगिक स्वचालन अधिशेष और नवीनीकरण बाजार के माध्यम से प्राप्त की जाती हैं। एक प्रयुक्त या नवीनीकृत MCDDT3520 का मूल्यांकन करते समय, पुष्टि करें कि इकाई का वास्तविक मोटर लोड के तहत परीक्षण किया गया है — कनेक्टेड मोटर के बिना बेंच पावर-अप IGBT आउटपुट स्टेज या करंट कंट्रोल लूप का व्यायाम नहीं करता है जो काम करने वाली ड्राइव में विफलता के सबसे अधिक अधीन होते हैं।

जांचें कि क्या ड्राइव के पैरामीटर सेट का दस्तावेजीकरण किया गया है। एक प्रतिस्थापन ड्राइव जो फ़ैक्टरी डिफ़ॉल्ट पैरामीटर के साथ आता है, उसे मूल मोटर की जड़ता वर्ग, एनकोडर प्रकार और मशीन-विशिष्ट ट्यूनिंग से मेल खाने के लिए पुन: कॉन्फ़िगर करने की आवश्यकता होगी। यदि मूल मशीन दस्तावेज़ीकरण उपलब्ध नहीं है, तो ऑटो-गेन ट्यूनिंग लूप गेन को फिर से स्थापित कर सकती है, लेकिन इलेक्ट्रॉनिक गियर अनुपात, त्वरण/मंदी समय स्थिरांक और I/O लॉजिक जैसे एप्लिकेशन-विशिष्ट पैरामीटर को मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: MCDDT3520 किन सर्वो मोटरों के साथ संगत है, और मैं सही जोड़ी की पुष्टि कैसे करूं?

MCDDT3520 पैनासोनिक

A4-सीरीज़ 750W सर्वो मोटरों

के साथ कई मोटर परिवारों में मेल खाता है: MSMD, MSMA, MFMA, MGMA, और MHMA 750W रेटेड आउटपुट स्तर पर। संगतता तीन कारकों पर निर्भर करती है: रेटेड आउटपुट (750W होना चाहिए), वोल्टेज विनिर्देश (इस ड्राइवर के लिए 200V वर्ग), और एनकोडर प्रकार (या तो 2,500 P/r इंक्रीमेंटल या 17-बिट एब्सोल्यूट/इंक्रीमेंटल)। मोटर मॉडल नंबर तीनों को एन्कोड करता है — निर्देश पुस्तिका में पैनासोनिक की A4 सीरीज़ संयोजन तालिका के विरुद्ध मोटर के नेमप्लेट या कैटलॉग पदनाम की जांच करें। एक सामान्य उदाहरण MSMD082S1T है, जो 17-बिट एनकोडर के साथ 750W लो-इनर्टिया मोटर है। इस ड्राइवर का उपयोग रेटेड संयोजन के बाहर की मोटर के साथ करना — विभिन्न पावर क्लास या विभिन्न वोल्टेज क्लास — गलत गेन स्केलिंग, संभावित सुरक्षा दोष और संभावित मोटर क्षति का परिणाम देगा।Q2: मशीन फुल-क्लोज्ड कंट्रोल का उपयोग करती है। द्वितीयक फीडबैक डिवाइस के लिए MCDDT3520 किन बाहरी एनकोडर विशिष्टताओं का समर्थन करता है?MCDDT3520 पर फुल-क्लोज्ड कंट्रोल फ़ंक्शन CN X5 कंट्रोल कनेक्टर के एक्सटर्नल स्केल इनपुट से जुड़े लीनियर स्केल या एक्सटर्नल रोटरी एनकोडर से फीडबैक स्वीकार करता है। इनपुट प्रमुख एनकोडर निर्माताओं से मानक लीनियर स्केल आउटपुट के साथ संगत, A/B/Z क्वाड्रैचर फॉर्मेट में

डिफरेंशियल लाइन-ड्राइवर सिग्नल

स्वीकार करता है। फुल-क्लोज्ड लूप के लिए इलेक्ट्रॉनिक गियर पैरामीटर को स्केल रिज़ॉल्यूशन और मशीन के मैकेनिकल अनुपात से मेल खाने के लिए कॉन्फ़िगर किया जाना चाहिए — विशेष रूप से, पैरामीटर सेटिंग्स जो परिभाषित करती हैं कि एक मोटर क्रांति के बराबर कितने स्केल काउंट होते हैं। यह कॉन्फ़िगरेशन कमीशनिंग के दौरान किया जाता है और उपयोग किए गए विशिष्ट स्केल पर निर्भर करता है। यदि फुल-क्लोज्ड लूप सेटअप के दौरान दोलन करता है, तो संभावित कारण गलत गियर अनुपात पैरामीटर या लूप गेन है जो यांत्रिक प्रणाली और स्केल माउंटिंग की संयुक्त कठोरता के लिए बहुत अधिक है।Q3: 1 kHz की वेग प्रतिक्रिया आवृत्ति का व्यवहार में क्या मतलब है, और यह क्यों मायने रखता है?

1 kHz वेग प्रतिक्रिया आवृत्ति

ड्राइव के स्पीड कंट्रोल लूप की बैंडविड्थ का वर्णन करती है — यह कितनी जल्दी वेग गड़बड़ी या कमांड परिवर्तन पर प्रतिक्रिया कर सकता है। उच्च बैंडविड्थ का मतलब है कि लूप गति विचलन का तेजी से पता लगा सकता है और उसे ठीक कर सकता है, जो गतिशील प्रोफाइल पर ट्रैकिंग सटीकता में सुधार करता है और त्वरण और मंदी के दौरान स्थिति त्रुटि को कम करता है। 1 kHz पर, A4 सीरीज़ अपने पीढ़ी के हाई-एंड सर्वो प्लेटफार्मों के साथ प्रतिस्पर्धी थी और पिछली पैनासोनिक सर्वो परिवारों से काफी आगे थी। व्यवहार में, यह हाई-साइकिल मशीनों — प्रति सेकंड कई छोटी चालें चलाने वाली — और उन उपकरणों के लिए सबसे अधिक मायने रखता है जहां लोड टॉर्क चक्र के भीतर तेजी से भिन्न होता है, जैसे कैम-फॉलोअर मैकेनिज्म या वेरिएबल-पिच स्क्रू कन्वेयर। धीमी गति से चलने वाले, कम-साइकिल अनुप्रयोगों के लिए, 1 kHz बैंडविड्थ आवश्यकता से अधिक क्षमता है; हाई-स्पीड पिक-एंड-प्लेस या इलेक्ट्रॉनिक कैम अनुप्रयोगों के लिए, यह वह विनिर्देश है जो मशीन के थ्रूपुट लक्ष्य को सक्षम बनाता है।Q4: दैनिक मशीन ऑपरेशन में 17-बिट एब्सोल्यूट एनकोडर 2,500 P/r इंक्रीमेंटल एनकोडर से कैसे भिन्न है?मुख्य परिचालन अंतर यह है कि मशीन स्टार्टअप पर क्या होता है। एक

2,500 P/r इंक्रीमेंटल एनकोडर

मोटर के साथ, पावर-ऑफ के बाद ड्राइव के पास कोई स्थिति जानकारी नहीं होती है — मशीन को हर बार शुरू होने पर एक संदर्भ-बिंदु वापसी (होमिंग) चक्र करना पड़ता है। एक 17-बिट एब्सोल्यूट एनकोडर मोटर और ड्राइव में चार्ज की गई बैकअप बैटरी के साथ, पूर्ण मल्टी-टर्न एब्सोल्यूट स्थिति पावर-ऑफ के माध्यम से बनी रहती है। मशीन को पावर लागू होते ही पता चलता है कि प्रत्येक अक्ष कहां है, और सामान्य संचालन किसी भी होमिंग मूवमेंट के बिना शुरू हो सकता है। उन मशीनों के लिए जहां होमिंग तेज और अबाध है, इंक्रीमेंटल एनकोडर कम लागत वाला विकल्प हैं। उन मशीनों के लिए जहां होमिंग में महत्वपूर्ण समय लगता है (लंबी-स्ट्रोक अक्ष), मशीन को एक विशिष्ट सुरक्षित स्थिति में होने की आवश्यकता होती है, या उत्पादन स्टार्टअप अनुक्रमों में हस्तक्षेप करता है, एब्सोल्यूट एनकोडर पूरी तरह से बाधा को समाप्त करता है। 17-बिट रिज़ॉल्यूशन — प्रति क्रांति 131,072 काउंट — एब्सोल्यूट स्थिति प्रतिधारण सुविधा का उपयोग किया जा रहा है या नहीं, इसके बावजूद ड्राइव के नियंत्रण लूप के भीतर महीन इंटरपोलेशन भी प्रदान करता है।Q5: MCDDT3520 बंद कर दिया गया है। क्या कोई अनुशंसित पैनासोनिक प्रतिस्थापन है, और परिवर्तन में क्या शामिल है?समान पावर क्लास में MINAS A4 सीरीज़ का पैनासोनिक का प्रत्यक्ष उत्तराधिकारी

MINAS A5 सीरीज़

(विशेष रूप से 750W के लिए MADKT5540 / MCDKT3520 C-फ्रेम रेंज) और, हाल ही में, MINAS A6 सीरीज़ है। A5 और A6 सीरीज़ बेहतर ऑटो-ट्यूनिंग एल्गोरिदम, उच्च एनकोडर रिज़ॉल्यूशन विकल्प, ईथरकैट और मेकाट्रोलिंक सहित विस्तारित संचार इंटरफेस, और अपडेटेड सुरक्षा फ़ंक्शन समर्थन प्रदान करते हैं। हालांकि, वे MCDDT3520 के लिए पिन-फॉर-पिन वायरिंग प्रतिस्थापन नहीं हैं — कंट्रोल I/O कनेक्टर पिनआउट, पैरामीटर नंबरिंग, और कुछ संचार प्रोटोकॉल A4 और A5/A6 के बीच भिन्न होते हैं। एक परिवर्तन में दोनों पीढ़ियों के लिए वायरिंग आरेखों की समीक्षा करना, I/O कनेक्शन को री-मैप करना, और नए ड्राइव की पैरामीटर संरचना में सभी पैरामीटर को फिर से दर्ज करना शामिल है। A4-आधारित मशीनों के बेड़े का प्रबंधन करने वाली सुविधाओं के लिए, सबसे आम रखरखाव दृष्टिकोण तत्काल प्रतिस्थापन के लिए परीक्षण किए गए अधिशेष MCDDT3520 इकाइयों को सोर्स करना है, जबकि एक व्यापक मशीन अपडेट शेड्यूल के हिस्से के रूप में प्लेटफॉर्म माइग्रेशन की योजना बनाना है।पैनासोनिक MCDDT3520 MINAS A4 AC सर्वो मोटर और ड्राइवर सीरीज़ का हिस्सा है। यह मॉडल पैनासोनिक की वर्तमान उत्पादन लाइनअप से बंद कर दिया गया है। हमेशा इंस्टॉलेशन से पहले A4 सीरीज़ संयोजन तालिकाओं का उपयोग करके मोटर संगतता सत्यापित करें। ड्राइव वायरिंग पर काम करने से पहले मुख्य पावर डिस्कनेक्ट करने के बाद कम से कम पांच मिनट की अनुमति दें ताकि आंतरिक बस कैपेसिटर सुरक्षित रूप से डिस्चार्ज हो सकें।
