| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Yaskawa |
| प्रमाणन | CE / cULus Listed / RoHS 2002/95/EC |
| मॉडल संख्या | SGDH-08AE-एस |
सिग्मा II सीरीज SGDH सर्वो एम्पलीफायर 0.75 kW एकल चरण 200 V
SGDH-08AE-S विनिर्देश
| उत्पाद नं. | SGDH-08AE-S |
|---|---|
| ब्रांड | यास्कावा |
| श्रेणी | सर्वो एम्पलीफायर |
| परिवार | सिग्मा II |
तकनीकी डेटा
| आपूर्ति वोल्टेज | 220-230 वीएसी |
| मोटर की शक्ति | 750 वाट |
| आउटपुट करंट | 4,4 A |
| आयाम | 90 x 160 x 180 मिमी |
| वजन | 1,7 किलो |
| श्रृंखला प्रकार | Σ-II सीरीज सर्वोपैक |
| एसी इनपुट चरण | एक चरण |
| मॉडल | SGDH08AES |
वितरण पर सिग्मा II श्रृंखला के उत्पादों की जाँच
सिग्मा II श्रृंखला -SGDH सर्वो एम्पलीफायर उत्पादों की डिलीवरी के समय जांच के लिए निम्नलिखित प्रक्रिया का सुझाव दिया जाता है। सिग्मा II श्रृंखला के उत्पादों SGDH-08AE-S Yaskawa की डिलीवरी के समय निम्नलिखित चेकलिस्ट का उपयोग करें.
| प्रारंभिक निरीक्षण | टिप्पणियाँ |
|---|---|
| क्या वितरित उत्पाद वही हैं जो आदेश दिए गए थे? | सर्वोमोटर और सर्वो एम्पलीफायर के नामपत्रकों पर अंकित मॉडल संख्याओं की जाँच करें (अगले पन्नों पर वर्णनात्मक पत्र देखें) । |
| क्या सर्वोमोटर सुचारू रूप से घूमता है? | सर्वोमोटर शाफ्ट सामान्य है यदि इसे हाथ से सुचारू रूप से घुमाया जा सकता है। हालांकि, ब्रेक वाले सर्वोमोटर को मैन्युअल रूप से घुमाया नहीं जा सकता है। |
| क्या कोई क्षति हुई है? | समग्र रूप की जाँच करें, और जांचें कि शिपिंग के दौरान कोई खरोंच हुआ है या नहीं। |
| क्या कोई ढीला शिकंजा है? | एक स्क्रूड्राइवर का उपयोग करके स्क्रू को ढीला करने के लिए जांचें। |
यदि उपरोक्त में से कोई भी दोषपूर्ण या गलत है, तो यास्कावा या एक अधिकृत वितरक से संपर्क करें।
मॉडल संख्या का अर्थ
SGDH ¥ 08 A E ¥ □
│ │
│ │ │ │ │ │ विकल्प
│ │ │ │ प्रकार
आपूर्ति वोल्टेज
│ अधिकतम लागू सर्वोमोटर क्षमता
सिग्मा II सीरीज़ √ SGDH सर्वो एम्पलीफायर
एसजीडीएच
सिग्मा II सीरीज़ ¥ SGDH सर्वो एम्पलीफायर
08
अधिकतम लागू सर्वोमोटर क्षमता
| कोड | वोल्टेज |
|---|---|
| ए | 200 वोल्ट |
| बी | 100 वी* |
| D | 400 वी |
* केवल 100V सर्वमोटर 0.2 kW या उससे कम SGMAH और SGMPH मॉडल हैं।
| कोड | विवरण |
|---|---|
| ई | टॉर्क, गति और स्थिति नियंत्रण के लिए |
| कोड | विवरण |
|---|---|
| आर | रैक पर लगा हुआ |
| एस | एकल-चरण |
| पी | नलिका-हवादार (केवल 6 से 15 किलोवाट) |

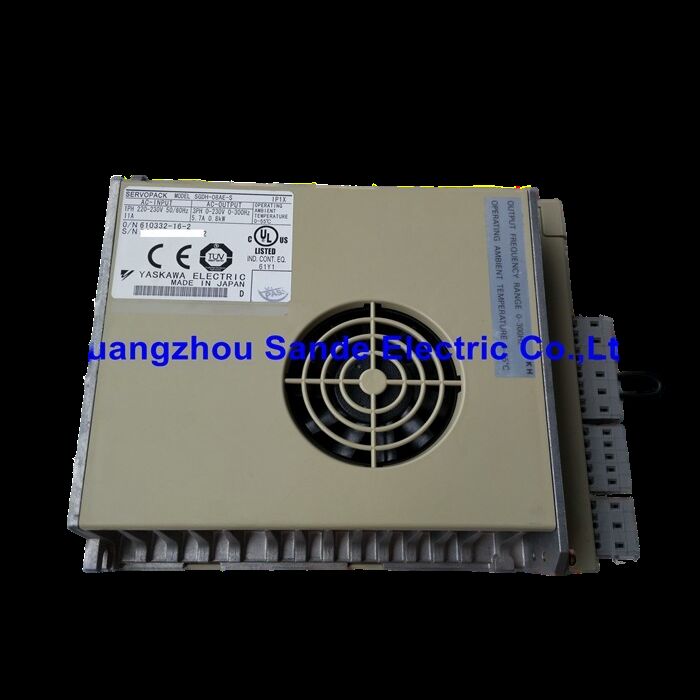

बाहरी रूप और नैनप्लेट के उदाहरण
यास्कावा SGDH-08AE-S एसी ड्राइव के लिए अक्सर पूछे जाने वाले प्रश्न
1SGDH-08AE-S के लिए इनपुट वोल्टेज और आवृत्ति आवश्यकता क्या है?
SGDH-08AE-S का इनपुट वोल्टेज 200 से 230 V के बीच है, और इसके लिए 50/60 Hz की इनपुट आवृत्ति की आवश्यकता होती है। यह इसे मानक औद्योगिक बिजली आपूर्ति के साथ संगत होने की अनुमति देता है।
2कर सकते हैंSGDH-08AE-Sअन्य मॉडलों की जगह?
SGDH-08AE-S विशेष रूप से सिंगल-फेज सिग्मा II श्रृंखला के लिए डिज़ाइन किया गया है और सीधे अन्य श्रृंखलाओं जैसे SGDV (सिग्मा V) द्वारा प्रतिस्थापित नहीं किया जा सकता है; शक्ति, वोल्टेज,और नियंत्रण मोड पूरी तरह से संगत होना चाहिए.
3संचार प्रोटोकॉल क्या करते हैंSGDH-08AE-Sसमर्थन?
इसे फील्डबस मॉड्यूल जैसे कि DeviceNet और EtherCAT के साथ विस्तारित किया जा सकता है, लेकिन इसके लिए संबंधित संचार कार्ड और पैरामीटर सेटिंग्स की आवश्यकता होती है।
4.SGDH-08AE-S एसी ड्राइवनियमित रखरखाव की जगहें?
हर 6 महीने में: टर्मिनलों, हीट सिंक और प्रशंसकों की जाँच करें; धूल साफ करें।
प्रतिवर्षः संधारित्र की स्थिति की जाँच करें; 2-3 वर्ष के बाद प्रशंसकों को बदलें।
ऑपरेशन के दौरान: तापमान, वर्तमान और पुनर्जनन शक्ति की निगरानी करें; किसी भी असामान्यता का तुरंत पता लगाएं।
5क्या फर्मवेयर को अपग्रेड की आवश्यकता है?
यास्कावाSGDH-08AE-S एसी ड्राइवफर्मवेयर अद्यतन जारी करता है. कार्यात्मक अनुकूलन और स्थिरता में सुधार प्राप्त करने के लिए डाउनटाइम रखरखाव के दौरान अपग्रेड करने की सिफारिश की जाती है.
6.कौन से नियंत्रण मोड समर्थित हैं?
SGDH-08AE-S एसी ड्राइवतीन मोड का समर्थन करता हैः स्थिति नियंत्रण, गति नियंत्रण, और टोक़ नियंत्रण। इन्हें पैनल या मापदंडों के माध्यम से स्विच किया जा सकता है।
