| उत्पत्ति के प्लेस | ताइवान |
| ब्रांड नाम | Sesame |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 5C3A522A00 |
भाग संख्याः5C3A522A00
उत्पाद श्रेणीःएसी गियर मोटर रिवर्सिबल प्रकार
श्रृंखला:विश्व के सीरीज ₹ 5RK90 (90W, 90mm फ्रेम)
उत्पत्तिःताइवान में निर्मित

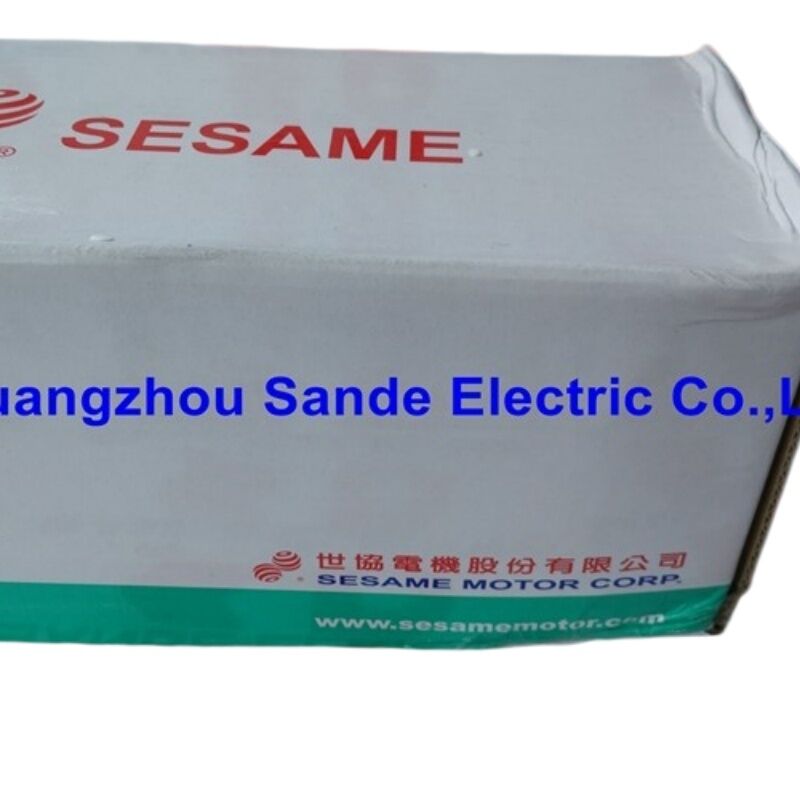

दSESAME मोटर 5C3A522A00एक 90W एकल-चरण प्रतिवर्ती एसी गियर मोटर है जो SESAME MOTOR CORP की विश्व K श्रृंखला से है।
5RK90 पदनाम मुख्य उत्पाद की पहचान करता हैः एक 90 मिमी फ्रेम, 90 वाट, चार-पोल रिवर्सिबल मोटर ¢ SESAME की कॉम्पैक्ट सिंगल-फेज रिवर्सिबल मोटर लाइन में उच्चतम आउटपुट।
रिवर्सिबल एसी मोटर्स उन अनुप्रयोगों के लिए बनाए जाते हैं जिनके लिए लगातार, तेजी से दिशा परिवर्तन की आवश्यकता होती है।
मोटर के आंतरिक संधारित्र सर्किट को इस प्रकार कॉन्फ़िगर किया गया है कि मोटर रिले-स्विच किए गए पुनः कनेक्शन की देरी या जटिलता के बिना तुरंत आगे से पीछे की ओर संक्रमण कर सके।
जहां एक मानक प्रेरण मोटर दिशा कमांड परिवर्तन के बाद कुछ समय के लिए तट पर जारी रहता है, प्रतिवर्ती मोटर सक्रिय रूप से ब्रेक करता है और विपरीत दिशा में तेजी से फिर से त्वरण करता है।यह 5RK90 मंच कन्वेयर रिवर्स के लिए पसंद की मोटर बनाता है, शटलिंग तंत्र, वाल्व एक्ट्यूएटर, पोजिशनिंग स्टेज और इसी तरह के औद्योगिक स्वचालन कार्य जहां द्विदिश गति कार्य चक्र का हिस्सा है।
SESAME MOTOR CORP. ने 1990 से ताइवान में एसी मोटर्स और गियर मोटर्स का निर्माण किया है। The company's World K Series follows the physical and electrical dimensions of the established industry standard for compact AC gear motors — ensuring interchangeability with compatible products from other manufacturers in the same frame class.
प्रमाणपत्रों में सीई (ईएमसी और एलवीडी), यूएल और सीसीसी शामिल हैं, जो एशिया, उत्तरी अमेरिका और यूरोप भर के औद्योगिक बाजारों में तैनाती को कवर करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| आउटपुट शक्ति | 90 W (1/8 HP) |
| मोटर प्रकार | रिवर्सिबल एसी इंडक्शन मोटर |
| फ्रेम का आकार | 90 मिमी |
| ध्रुव | 4 |
| सिंक्रोनस गति | 1500 आरपीएम (50 हर्ट्ज) / 1800 आरपीएम (60 हर्ट्ज) |
| नामित परिचालन | 30 मिनट (वापसी योग्य कार्य) |
| इनपुट | सिंगल फेज एसी |
| गियरहेड | 5GX या 5GN हेलिकल गियर प्रकार |
| गियर अनुपात रेंज | 31:1 से 200:1 (मॉडल के आधार पर) |
| प्रमाणपत्र | सीई (ईएमसी और एलवीडी), यूएल, सीसीसी |
| उत्पत्ति | ताइवान में निर्मित |
रिवर्सिबल मोटर्स अपने वाइंडिंग और कैपेसिटर व्यवस्था में मानक प्रेरण मोटर्स से भिन्न होते हैं। मुख्य अंतर यह है कि आगे और पीछे की दिशाओं को कैसे संभाला जाता हैः
मानक प्रेरण मोटर।आगे और पीछे दो चरणों (3-चरण) या कैपेसिटर कनेक्शन (एकल-चरण) को स्वैप करके प्राप्त किया जाता है।
स्विच करने में समय लगता है और मोटर विपरीत दिशा में पुनः त्वरण करने से पहले एक तट-नीचे की अवधि का कारण बनता है।
रिवर्सिबल मोटर।आंतरिक संधारित्र तारों से बना है ताकि मोटर तुरंत उलट सके।
कम जड़ता वाले रोटर (आमतौर पर खोखले-कोर डिजाइन) इस संधारित्र व्यवस्था के साथ संयुक्त लगभग तत्काल दिशा परिवर्तन की अनुमति देता है।
यह बार-बार रिवर्स करने से अधिक थर्मल लोड की मान्यता में 30 मिनट की ड्यूटी के लिए नामित है।
5RK90 90 मिमी के फ्रेम में अपने रेटेड 90W का उत्पादन करता है। यह कॉम्पैक्ट वर्ल्ड K सीरीज में सबसे बड़ा मानक आकार है।
इस आउटपुट स्तर पर, यह गियरहेड से पहले मोटर शाफ्ट पर सार्थक टोक़ आउटपुट प्रदान करता है।1, इकट्ठे गियर मोटर आउटपुट शाफ्ट गति और टोक़ आवश्यकताओं की एक विस्तृत श्रृंखला को कवर करता है।
5RK90 मोटर SESAME के 5GN और 5GX श्रृंखला के हेलिकल समानांतर शाफ्ट गियरहेड्स के साथ जोड़ेः
5GN□KE गियरहेड.मानक हेलिकल गियर, पिनियन शाफ्ट आउटपुट. गियर अनुपात 3:1 से 200:1 तक (5GN10X या 5GN10XK का उपयोग करके 10:1 पर एक मध्यवर्ती दशमलव चरण के साथ) ।
चयनित अनुपातों पर उपलब्ध गोलाकार विकल्प।
5GX□KB गियरहेड.उच्च परिशुद्धता वाले हेलिकल गियर विकल्प जिसमें रेडियल और अक्षीय भार क्षमता में वृद्धि के लिए गेंद असर आउटपुट समर्थन है।
चयनित जब आउटपुट शाफ्ट तंत्र घटकों के लिए प्रत्यक्ष युग्मन से महत्वपूर्ण ओवरहंग भार का समर्थन करना चाहिए।
मोटर और गियरहेड के संयोजन से आउटपुट शाफ्ट की गति और टॉर्क को आवेदन की यांत्रिक आवश्यकताओं के अनुसार सटीक रूप से मिलान किया जा सकता है।
एक 90W मोटर 1500 आरपीएम सिंक्रोनस गति पर, 100: 1 गियरहेड के माध्यम से, आनुपातिक रूप से प्रवर्धित टॉर्क के साथ आउटपुट शाफ्ट पर लगभग 15 आरपीएम का उत्पादन करता है।
SESAME के विश्व K श्रृंखला के मोटरों में निम्नलिखित होते हैंः
CE (EMC और LVD)यूरोपीय विद्युत चुम्बकीय संगतता और निम्न वोल्टेज निर्देशों का अनुपालन, जो अतिरिक्त अनुमोदन आवश्यकताओं के बिना यूरोपीय बाजारों में तैनाती की अनुमति देता है।
यू.एल.उत्तर अमेरिकी बाजार के लिए अंडरराइटर्स प्रयोगशालाओं की मान्यता।
सीसीसी.चीनी घरेलू बाजार के लिए अनिवार्य प्रमाणन।
ये प्रमाणपत्र विश्व के प्रमुख औद्योगिक बाजारों को कवर करते हैं।
ओईएम मशीन निर्माताओं के लिए जो कई बाजारों में मशीनों की आपूर्ति करते हैं, ट्रिपल-प्रमाणित मोटर को विभिन्न निर्यात गंतव्यों के लिए विभिन्न मोटरों को अर्हता प्राप्त करने की आवश्यकता से बचा जाता है।
Q1: 5RK90 रिवर्सिबल मोटर के लिए अधिकतम अनुमेय कार्य चक्र क्या है?
5RK90 रिवर्सिबल मोटर 30 मिनट के संचालन के लिए नामित है। इसका मतलब है कि यह लोड के तहत 30 मिनट तक लगातार चल सकता है,जिसके बाद एक आराम अवधि अगले ऑपरेटिंग चक्र से पहले रोलिंग को ठंडा करने की अनुमति देती है.
निरंतर कार्य करने की आवश्यकता वाले अनुप्रयोगों के लिए, इसके बजाय SESAME की 5IK90 प्रेरण मोटर श्रृंखला (एक ही 90W आउटपुट पर निरंतर कार्य के लिए निर्धारित) का चयन किया जाना चाहिए।
निरंतर-कर्तव्य अनुप्रयोगों के लिए प्रतिवर्ती मोटर्स प्रेरण मोटर्स के साथ विनिमेय नहीं हैं।
प्रश्न 2: मोटर चलते समय घूर्णन की दिशा बदल सकती है?
हाँ यह एक प्रतिवर्ती मोटर की परिभाषित क्षमता है।कैपेसिटर सर्किट कॉन्फ़िगरेशन मोटर को रोटेशन करते समय दिशा-परिवर्तन कमांड स्वीकार करने और विपरीत दिशा में मंदी और पुनः त्वरण करके प्रतिक्रिया करने की अनुमति देता है. संक्रमण का समय भार जड़ता पर निर्भर करता है.
व्यवहार में,दिशा परिवर्तन रिले का उचित समय यांत्रिक प्रणाली के विलंब के सापेक्ष स्थापित किया जाना चाहिए मशीन को चालू करने के दौरान दिशा उलटने पर यांत्रिक सदमे से बचने के लिए.
प्रश्न 3: किसी विशिष्ट अनुप्रयोग में इस मोटर के लिए किस गियर अनुपात का चयन किया जाना चाहिए?
गियर अनुपात का चयन आवश्यक आउटपुट शाफ्ट गति और भार टोक़ पर निर्भर करता है। प्रारंभिक बिंदु आवेदन की आवश्यक आउटपुट शाफ्ट गति है।आवश्यक आउटपुट गति से मोटर की सिंक्रोनस गति (1500 या 1800 आरपीएम) को विभाजित करने से अनुमानित गियर अनुपात मिलता है.
इसके पश्चात यह सत्यापित किया जाता है कि सबसे खराब परिस्थितियों में प्राप्त आउटपुट टॉर्क (मोटर टॉर्क × गियर अनुपात × दक्षता) लोड टॉर्क से अधिक है।
SESAME की उत्पाद सूची में 5RK90 के लिए टोक़-गति वक्र दिए गए हैं जो इस गणना को सक्षम करते हैं।
प्रश्न 4: सामान्य संचालन के दौरान मोटर गर्म चलता है। क्या यह समस्या का संकेत है?
मध्यम गर्मी उपयोग में एक प्रतिवर्ती मोटर के लिए सामान्य है। 30 मिनट की कार्य क्षमता नामित भार के तहत एक परिभाषित तापमान वृद्धि से मेल खाती है।यदि मोटर कार्य चक्र के भीतर अपने नामित भार पर या उससे कम चल रहा है, स्पर्श करने के लिए गर्मी की उम्मीद है और एक दोष संकेतक नहीं है।
इसके बारे में संकेत हैंः मोटर स्पर्श करने के लिए बहुत गर्म है (अतिभार या शीतलन बाधा का सुझाव), मोटर 30 मिनट की अपनी कार्य क्षमता से अधिक लगातार संचालित है,या मोटर गंध से इन्सुलेशन टूटने का संकेत मिलता हैमोटर को आवास के चारों ओर पर्याप्त वायु प्रवाह के साथ स्थापित करने से ऑपरेटिंग तापमान को सामान्य सीमा में रखा जाता है।
Q5: 5C3A522A00 भाग संख्या 5RK90 मोटर श्रृंखला के पदनाम से कैसे संबंधित है?
5C3A522A00 SESAME का OEM या आंतरिक ऑर्डर कोड है जो 5RK90 रिवर्सिबल मोटर परिवार में एक विशिष्ट कॉन्फ़िगर किए गए उत्पाद से मेल खाता है जिसमें मोटर, गियरहेड प्रकार, गियर अनुपात,और किसी भी विकल्प (टर्मिनल प्रकार, शाफ्ट विन्यास, वोल्टेज) ।
मोटर पर 5RK90 पदनाम स्वयं कोर मोटर विनिर्देश की पहचान करता है।
सटीक प्रतिस्थापन या क्रॉस-रेफरेंस उद्देश्यों के लिए, दोनों 5C3A522A00 आदेश कोड और मोटर लेबल विनिर्देश एक साथ संदर्भित किया जाना चाहिए जब सोर्सिंग.
