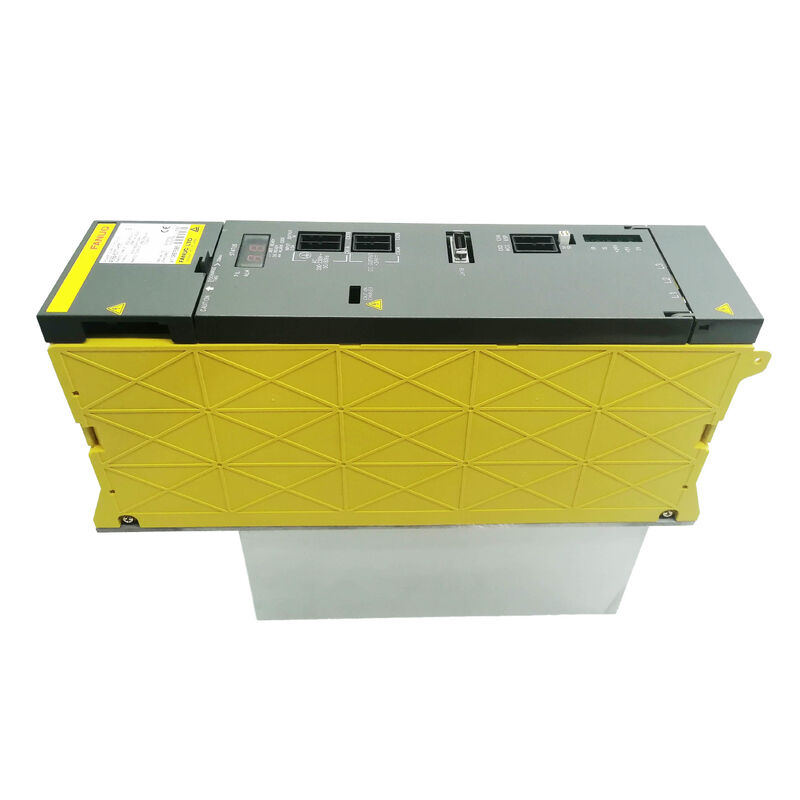

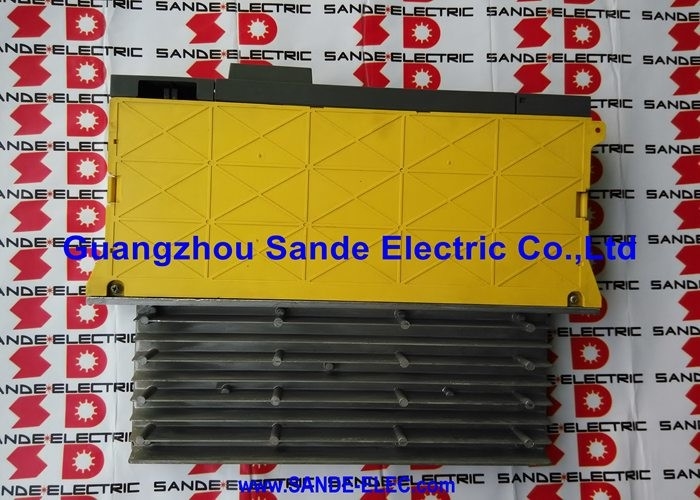

Fanuc A06B-6077-H111 | अल्फा सर्वो पावर कन्वर्टर PSM-11 — 13.2kW, 200–230V AC 3-फेज, 49A इनपुट, 283–325V DC बस, एक्टिव रीजेनरेशन, बाहरी फोर्स कूलिंग आवश्यक

अवलोकन

The Fanuc A06B-6077-H111 PSM-11 है — A06B-6077 श्रृंखला में दो पावर सप्लाई मॉड्यूल में से बड़ा, जो अल्फा श्रृंखला ड्राइव सिस्टम को 13.2kW DC बस पावर प्रदान करता है। जबकि अल्फा PSM परिवार का बाकी हिस्सा A06B-6087 नंबरिंग ब्लॉक में रहता है, PSM-11 छोटे PSM-5.5 (A06B-6077-H106) के साथ अपनी A06B-6077 श्रृंखला में स्थित है।

दोनों संरचनात्मक रूप से उच्च-पावर A06B-6087 PSM मॉड्यूल के समान हैं — एक्टिव रीजेनरेशन फ्रंट एंड, थ्री-फेज इनपुट, 283–325V रेंज में DC बस आउटपुट — लेकिन वे एक विशिष्ट मशीन आकार खंड की सेवा करते हैं: कॉम्पैक्ट मशीनिंग सेंटर, सीएनसी लेथ, और छोटे मल्टी-एक्सिस मशीनें जहां संयुक्त स्पिंडल और सर्वो पावर की मांग 13.2kW के भीतर आराम से फिट होती है।

13.2kW आउटपुट और 49A रेटेड इनपुट पर, PSM-11 छोटे अल्फा स्पिंडल एम्पलीफायर मॉड्यूल के साथ अच्छी तरह से मेल खाता है, जो एक या दो सर्वो एक्सिस SVM मॉड्यूल के साथ जोड़ा जाता है।

3.7kW या 5.5kW स्पिंडल मोटर और दो या तीन छोटे अल्फा सर्वो एक्सिस वाली मशीन एक विशिष्ट PSM-11 इंस्टॉलेशन है — कुल एक साथ पावर की मांग 13.2kW की सीमा के भीतर है, जिसमें मल्टी-एक्सिस एक्सेलेरेशन के दौरान क्षणिक चोटियों के लिए पर्याप्त मार्जिन है।

सीरीज 0-C या 0-D कंट्रोल और कॉम्पैक्ट अल्फा ड्राइव सिस्टम चलाने वाली मशीनें सबसे आम PSM-11 अनुप्रयोगों में से हैं; इन कंट्रोल जनरेशन को छोटे, किफायती मशीन टूल्स के लिए डिज़ाइन किया गया था जहां PSM-11 की पावर क्लास स्वाभाविक रूप से फिट होती है।

PSM-11 पावर स्केल के दूसरे छोर पर PSM-45 और PSM-55 के साथ एक विशिष्ट विशेषता साझा करता है: इसे बाहरी फोर्स एयर कूलिंग की आवश्यकता होती है।

यह स्पष्ट रूप से Fanuc के अल्फा श्रृंखला कॉन्फ़िगरेशन दस्तावेज़ीकरण में PSM-45 के साथ उल्लेखित है, जो दोनों मॉड्यूल को PSM-15 से PSM-37 रेंज से अलग करता है जो अपने स्वयं के अंतर्निहित पंखे और हीटसिंक व्यवस्था के माध्यम से स्व-कूल्ड होते हैं।

PSM-11 के लिए, बाहरी फोर्स कूलिंग की आवश्यकता मॉड्यूल के कॉम्पैक्ट भौतिक प्रारूप को दर्शाती है: 60 मिमी चौड़ी हाउसिंग में हीटसिंक फिन क्षेत्र नहीं होता है जो 49A इनपुट पर स्व-कूलिंग के लिए आवश्यक होगा, इसलिए थर्मल डिज़ाइन मॉड्यूल के हीटसिंक पर पूरक वायु प्रवाह प्रदान करने वाले कैबिनेट पर निर्भर करता है।

एक्टिव रीजेनरेशन PSM-11 के डिज़ाइन का हिस्सा है, जो इसे PSMR (रेसिस्टर डिस्चार्ज) विकल्प के बजाय PSM परिवार में रखता है।

13.2kW पर भी, छोटे स्पिंडल और सर्वो मोटरों से डीसेलेरेशन ऊर्जा बार-बार होने वाले पोजिशनिंग चक्रों और टूल परिवर्तनों के उत्पादन शिफ्ट में जुड़ जाती है।

PSM-11 इस ऊर्जा को तीन-फेज सप्लाई में वापस भेजता है बजाय इसके कि इसे रेसिस्टर्स में जलाया जाए, जिससे बाहरी डिस्चार्ज रेसिस्टर यूनिट की आवश्यकता और उससे उत्पन्न होने वाली कैबिनेट हीट दोनों समाप्त हो जाती है।

मुख्य विनिर्देश

A06B-6077 सीरीज — स्मॉल मशीन पावर आर्किटेक्चर

A06B-6077 उत्पाद परिवार को छोटे मशीन सेगमेंट को संबोधित करने के लिए मुख्य A06B-6087 PSM श्रृंखला के साथ विकसित किया गया था, बिना पावर सप्लाई को ओवर-स्पेसिफाई किए।

एक मशीन टूल बिल्डर जो 5–10kW की कुल ड्राइव सिस्टम पावर के साथ एक कॉम्पैक्ट सीएनसी लेथ या छोटा ड्रिलिंग सेंटर डिजाइन कर रहा है, उसे 17.5kW PSM-15 की क्षमता की आवश्यकता नहीं थी, और PSM-11 की 60 मिमी चौड़ी हाउसिंग (A06B-6087 मॉड्यूल की 90–150 मिमी हाउसिंग की तुलना में) छोटे मशीन टूल्स के कॉम्पैक्ट इलेक्ट्रिकल कैबिनेट में अधिक स्वाभाविक रूप से फिट होती है।

PSM-11 के अंदर A16B-2202-0461 वायरिंग बोर्ड और A16B-2202-0420 कंट्रोल कार्ड A06B-6077 श्रृंखला के लिए विशिष्ट हैं और A06B-6087 PSM-15 से PSM-55 में बोर्ड के साथ इंटरचेंजेबल नहीं हैं।

इसका रखरखाव के लिए एक व्यावहारिक निहितार्थ है: PSM-11 के आंतरिक बोर्डों के लिए स्पेयर पार्ट्स सोर्सिंग 6077 पार्ट नंबर संरचना का अनुसरण करती है, और ये बोर्ड अलग से उपलब्ध नहीं हैं — मॉड्यूल सर्विस यूनिट है।

कॉम्पैक्ट फॉर्मेट, एक्सटर्नल कूलिंग ट्रेड-ऑफ

PSM-11 का ~2.26 किग्रा वजन और कॉम्पैक्ट 60 मिमी चौड़ी हाउसिंग छोटे मशीन इलेक्ट्रिकल कैबिनेट लेआउट के लिए व्यावहारिक फायदे हैं। एक कैबिनेट जो 150 मिमी PSM-15 से अभिभूत हो जाएगा, वह PSM-11 को बिना किसी स्थान की बाधा के समायोजित कर सकता है।

यह कॉम्पैक्टनेस आंशिक रूप से स्व-कूलिंग हीटसिंक और पंखे की व्यवस्था को हटाकर प्राप्त की जाती है जिस पर बड़े PSM मॉड्यूल निर्भर करते हैं — PSM-11 गर्मी उत्पन्न करने वाले घटकों पर कूलिंग प्रदान करने के लिए कैबिनेट के वायु प्रवाह पर निर्भर करता है।

व्यवहार में, इसका मतलब है कि PSM-11 को कैबिनेट के भीतर एक ऐसे स्थान पर लगाया जाना चाहिए जहां कैबिनेट का वायु प्रवाह सकारात्मक और सुसंगत हो, या जहां एक समर्पित वायु प्रवाह व्यवस्था मॉड्यूल पर ठंडी हवा निर्देशित करती हो।

खराब थर्मल डिज़ाइन वाले कैबिनेट — हॉट ज़ोन, रीसर्क्युलेटेड एयर, या अवरुद्ध वेंटिलेशन — PSM-11 पर AL03 हीटसिंक ओवर-टेम्परेचर शटडाउन का कारण बनेंगे, भले ही लोड स्तर 13.2kW से काफी नीचे हो।

यह छोटे मशीनों पर बड़े मशीनों की तुलना में एक अधिक सामान्य रखरखाव समस्या है, क्योंकि छोटे मशीनों में न्यूनतम कैबिनेट वायु प्रवाह प्रावधान होने की अधिक संभावना होती है।

लीकेज डिटेक्शन और अलार्म सिस्टम

A06B-6077-H111 में एक लीकेज डिटेक्शन सर्किट शामिल है जो डीसी बस और डाउनस्ट्रीम मोटर वायरिंग में ग्राउंड फॉल्ट की स्थिति की निगरानी करता है।

यह खराब मोटर वाइंडिंग इंसुलेशन की प्रारंभिक चेतावनी प्रदान करता है — एक ग्राउंड फॉल्ट करंट जो अचानक दिखाई देने के बजाय धीरे-धीरे बनता है, वह वाइंडिंग की पूर्ण विफलता या ट्रिप हुए सर्किट ब्रेकर में विकसित होने से पहले लीकेज डिटेक्शन को ट्रिगर करेगा।

PSM-11 के लिए अलार्म कोड सिस्टम मानक अल्फा PSM अलार्म संरचना का अनुसरण करता है:

AL01 — मुख्य पावर मॉड्यूल में ओवरकरंट (PSM-11 पर IPM फॉल्ट, PSM-15 और उससे ऊपर के ओवरकरंट अर्थ से अलग)।

AL02 — कूलिंग फैन बंद। PSM-11 पर, प्रभावित विशिष्ट पंखे की पहचान की जानी चाहिए और तुरंत बदला जाना चाहिए।

AL04 — डीसी लिंक वोल्टेज ड्रॉप। डाउनस्ट्रीम एम्पलीफायर मॉड्यूल और डीसी बस कनेक्शन की जांच करें।

AL05 — डीसी बस प्री-चार्ज पूरा नहीं हुआ। मॉड्यूल के भीतर प्री-चार्ज सर्किट की जांच करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: PSM-11 A06B-6087 श्रृंखला के बजाय A06B-6077 श्रृंखला में है — क्या इसका मतलब है कि यह एक ही बस पर A06B-6087 SVM सर्वो एम्पलीफायर मॉड्यूल के साथ असंगत है?

नहीं, A06B उत्पाद प्रणाली में श्रृंखला नंबरिंग सिस्टम असंगति के बजाय विशिष्ट मॉड्यूल प्रकार की पहचान करती है।

A06B-6077-H111 का डीसी बस आउटपुट साझा डीसी बस पर A06B-6079 और A06B-6096 श्रृंखला SVM सर्वो एम्पलीफायर मॉड्यूल और A06B-6088/A06B-6102 SPM स्पिंडल एम्पलीफायर मॉड्यूल के साथ पूरी तरह से संगत है।

PSM-11 बस अल्फा परिवार के निम्न-पावर छोर पर स्थित है, जो सभी अल्फा श्रृंखला एम्पलीफायर मॉड्यूल के लिए आवश्यक समान विनियमित 283–325V डीसी बस प्रदान करता है, जो छोटे मशीन कॉन्फ़िगरेशन के लिए उपयुक्त वर्तमान क्षमता पर है।

Q2: PSM-11 की बाहरी फोर्स कूलिंग आवश्यकता के लिए, Fanuc किस विशिष्ट वायु प्रवाह व्यवस्था की सिफारिश करता है?

Fanuc की अल्फा श्रृंखला हार्डवेयर इंस्टॉलेशन मैनुअल (B-65162) उन मॉड्यूल के लिए फोर्स कूलिंग व्यवस्था का दस्तावेजीकरण करता है जिन्हें इसकी आवश्यकता होती है, जिसमें PSM-11 भी शामिल है।

आवश्यकता यह है कि ठंडी बाहरी हवा मॉड्यूल की हीटसिंक सतहों पर प्रवाहित हो — आमतौर पर मॉड्यूल के नीचे से ऊपर की ओर, प्राकृतिक संवहन दिशा का अनुसरण करते हुए।

आवश्यक विशिष्ट वायु प्रवाह मात्रा और वेग मॉड्यूल के रेटेड लोड पर गर्मी उत्पादन और हीटसिंक के थर्मल प्रतिरोध के कार्य हैं।

व्यवहार में, PSM-11 के हीटसिंक चेहरों पर वायु प्रवाह निर्देशित करने के लिए लगाया गया एक छोटा अक्षीय पंखा, B-65162 विनिर्देश के अनुसार आकार का, मानक कार्यान्वयन है।

Q3: क्या PSM-11 को PSM-5.5 (A06B-6077-H106) को एक मशीन में बदला जा सकता है जहां PSM-5.5 विफल हो गया है?

एक PSM-11 वही डीसी बस प्रदान कर सकता है जो एक PSM-5.5 ने सेवा दी थी, और अतिरिक्त पावर क्षमता (13.2kW बनाम 5.5kW) डाउनस्ट्रीम एम्पलीफायरों के लिए कोई जोखिम नहीं पैदा करती है — वे केवल वही खींचेंगे जिसकी उन्हें आवश्यकता है।

भौतिक स्थापना के लिए PSM-11 उपलब्ध स्थान (दोनों इकाइयों के लिए समान 60 मिमी चौड़ाई) में फिट बैठता है और सुविधा आपूर्ति सर्किट PSM-11 के 49A रेटेड इनपुट को PSM-5.5 के कम करंट की तुलना में प्रदान कर सकता है, इसकी पुष्टि करने की आवश्यकता है।

यदि आपूर्ति सर्किट को PSM-5.5 की आवश्यकताओं के अनुसार आकार दिया गया था, तो PSM-11 में अपग्रेड करने के लिए 49A के लिए सर्किट सुरक्षा और वायरिंग पर्याप्त है, इसकी पुष्टि करना आवश्यक है।

Q4: उत्पाद विवरण में भाग सूची में "सर्वो पावर कन्वर्टर" शामिल है — Fanuc अल्फा सिस्टम संदर्भ में इस पदनाम का क्या अर्थ है?

Fanuc के Radwell और अन्य वितरक लिस्टिंग A06B-6077-H111 को "सर्वो पावर कन्वर्टर" के रूप में वर्णित करते हैं क्योंकि इसका प्राथमिक कार्य तीन-फेज AC सप्लाई पावर को डीसी बस में परिवर्तित करना है जो सर्वो (और स्पिंडल) मोटर एम्पलीफायरों को चलाता है।

"कन्वर्टर" शब्दावली सिस्टम के पावर आर्किटेक्चर में मॉड्यूल की भूमिका को दर्शाती है — यह AC-से-DC रूपांतरण चरण है।

यह PSM-11 से एक अलग उत्पाद नहीं है; "सर्वो पावर कन्वर्टर," "PSM-11," और "पावर सप्लाई मॉड्यूल" सभी विभिन्न वर्णनात्मक कोणों से एक ही A06B-6077-H111 इकाई का वर्णन करते हैं।

Q5: PSM-11 प्रतिस्थापन के बाद, सीएनसी पर क्या स्टार्टअप सत्यापन आवश्यक है?

सीएनसी को पावर ऑन करें और PSM-11 के फ्रंट पैनल एलईडी स्थिति का निरीक्षण करें। पावर लगाने के कुछ सेकंड के भीतर मॉड्यूल को सामान्य ऑपरेटिंग स्थिति (बस चार्ज, कोई अलार्म नहीं) दिखानी चाहिए।

सीएनसी के सर्वो रखरखाव स्क्रीन पर SVM मॉड्यूल स्थिति डिस्प्ले की जांच करके डीसी बस वोल्टेज मौजूद है और 283–325V रेंज के भीतर है, इसकी पुष्टि करें।

यदि स्टार्टअप पर PSM-11 या डाउनस्ट्रीम SVM मॉड्यूल पर कोई अलार्म दिखाई देता है, तो किसी भी एक्सिस को चलाने से पहले निदान करें। यदि स्टार्टअप साफ है, तो मशीन को स्वचालित चक्र पर वापस लाने से पहले प्रत्येक एक्सिस पर धीमी मैनुअल जॉग के साथ सामान्य एक्सिस ऑपरेशन की पुष्टि करें।
