| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6087-H137 |
भाग संख्याःA06B-6087-H137
क्रॉस संदर्भःA06B6087H137
निर्माता:FANUC लिमिटेड (जापान)
उत्पाद का प्रकार:अल्फा पावर सप्लाई मॉड्यूल PSM-37
इनपुट वोल्टेजः200~230V AC, 50/60 Hz

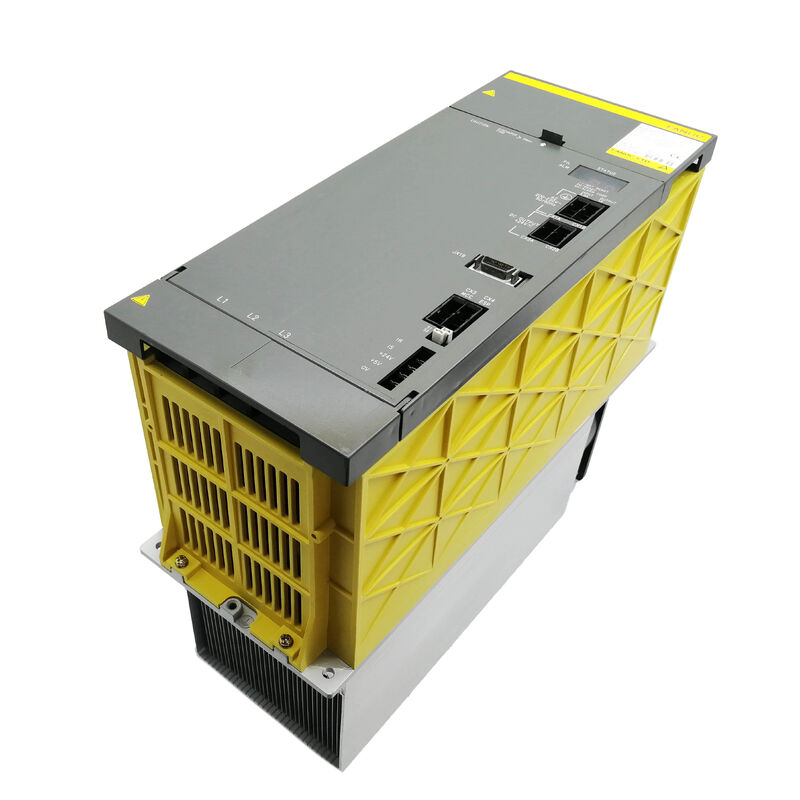

A06B-6087-H137 FANUC के अल्फा ड्राइव सिस्टम में PSM-37 (पावर सप्लाई मॉड्यूल, 37/43 kW वर्ग) है। FANUC के मॉड्यूलर ड्राइव वास्तुकला में,पीएसएम ड्राइव कैबिनेट में पहला मॉड्यूल है यह DC बस वोल्टेज में आने वाली एसी आपूर्ति को ठीक करता है जो सभी कनेक्टेड सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल को बिजली देता हैबिना काम करने वाले पीएसएम के मशीन के कोई भी ड्राइव काम नहीं कर सकते।
43 किलोवाट के आउटपुट और 150 ए इनपुट करंट पर, पीएसएम-37 मध्यम से बड़े सीएनसी मशीन टूल्स की सेवा करता है, आमतौर पर उच्च-शक्ति वाले धुरी और कई सर्वो अक्षों वाली मशीनें।एक PSM-37 एक दो-चैनल या सर्वो एम्पलीफायर मॉड्यूल के संयोजन के साथ एक समान रूप से रेटेड स्पिंडल एम्पलीफायर मॉड्यूल को पावर दे सकता है, इन एम्पलीफायरों की संयुक्त नामित आउटपुट शक्ति के आधार पर।
मॉड्यूल में तीन आईजीबीटी ट्रांजिस्टर मॉड्यूल होते हैं जो सक्रिय सुधार और पुनर्जनन करते हैं।जब सर्वो या स्पिंडल मोटर्स में मंदी आती है, पीएसएम पुनर्नवीनीकरण ऊर्जा को एसी आपूर्ति में वापस खिलाता है, प्रतिरोधक ब्रेक सिस्टम की तुलना में ऊर्जा की खपत को कम करता है।
| घटक | भूमिका |
|---|---|
| PSM-37 (A06B-6087-H137) | एसी-टू-डीसी रेक्टिफिकेशन, डीसी बस आपूर्ति |
| एसपीएम (स्पिंडल एम्पलीफायर) | धुरी मोटर नियंत्रण |
| एसवीएम (सर्वो एम्पलीफायर) | एक्सिस सर्वो मोटर नियंत्रण |
सभी तीन मॉड्यूल प्रकार एक साझा डीसी बस बार पर कनेक्ट होते हैं। पीएसएम बस को आपूर्ति करता है; एसपीएम और एसवीएम इससे आकर्षित करते हैं।एक विफल पीएसएम एक साथ सभी जुड़े मॉड्यूल से बिजली निकालता है ️ पूरी ड्राइव प्रणाली ऑफ़लाइन हो जाती है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6087-H137 |
| प्रकार | अल्फा पीएसएम-37 पावर सप्लाई मॉड्यूल |
| इनपुट | 200V 230V AC / 150A |
| आउटपुट | २८३३२५ वी डीसी / ४३ किलोवाट |
| शीतलन | हवा से ठंडा |
| चौड़ाई | 150 मिमी |
| संगत सीएनसी | 16i, 18i, 21i TA/MA, श्रृंखला 15 |
| आंतरिक कार्ड | A16B-2202-042x, A20B-1006-0472 |
Q1: FANUC ड्राइव सिस्टम AL-01 (PSM ओवरहीट) या AL-02 (PSM अंडरवोल्टेज) दिखाता है। क्या A06B-6087-H137 विफल हो रहा है?
पीएसएम पर एएल-01 का अर्थ है कि हीटसिंक का तापमान अलार्म की सीमा से अधिक हो गया है। जांचें कि दोनों प्रशंसक (आंतरिक और बाहरी) चल रहे हैं और हीटसिंक के पंख धूल और झुंड से मुक्त हैं।अवरुद्ध शीतलन पीएसएम अति ताप का सबसे आम कारण है. AL-02 (अंडरवोल्टेज) इंगित करता है कि डीसी बस आउटपुट सीमा से नीचे गिर गया है ¢ मॉड्यूल विफल हो गया है मानने से पहले PSM टर्मिनलों पर एसी इनपुट वोल्टेज की जांच करें।
प्रश्न 2: क्या A06B-6087-H137 एक ही समय में एक धुरी एम्पलीफायर और कई सर्वो एम्पलीफायर प्रदान कर सकता है?
हाँ जब तक कि कनेक्टेड एम्पलीफायरों की संयुक्त नामित आउटपुट शक्ति PSM के 43 kW के नामित आउटपुट से अधिक न हो। सभी कनेक्टेड SPM और SVM मॉड्यूल के kW नामित जोड़ें।यदि कुल 43 किलोवाट से अधिक है, एक बड़ा पीएसएम (जैसे पीएसएम-45 या पीएसएम-55) अधिभार को रोकने के लिए आवश्यक है।
Q3: PSM-37 मॉड्यूल भौतिक रूप से बड़ा और भारी है. क्या स्थापना सावधानियों लागू होते हैं?
A06B-6087-H137 की चौड़ाई 150 मिमी है जिसमें एक पर्याप्त बाहरी हीटसिंक है। इसे ऊर्ध्वाधर रूप से लगाया जाना चाहिए ताकि हीटसिंक के माध्यम से उचित संवहन वायु प्रवाह की अनुमति दी जा सके।मॉड्यूल के ऊपर और नीचे न्यूनतम रिक्ति को FANUC के स्थापना पुस्तिका में निर्दिष्ट के अनुसार बनाए रखा जाना चाहिए- मॉड्यूल को सभी बांधने वाले सामानों के साथ माउंटिंग रेल पर सुरक्षित किया जाना चाहिए - इसका वजन इसे केवल आंशिक रूप से संलग्न होने पर कंपन से प्रेरित ढीलापन के लिए संवेदनशील बनाता है।
प्रश्न 4: पीएसएम-37 में आंतरिक आईजीबीटी मॉड्यूल विफल हो गए हैं। क्या उन्हें बदला जा सकता है?
हाँ, FANUC सीएनसी मरम्मत विशेषज्ञ जो अल्फा ड्राइव सिस्टम के साथ काम करते हैं, A06B-6087-H137 के अंदर IGBT ट्रांजिस्टर मॉड्यूल को बदल सकते हैं।आईजीबीटीएस पीएसएम आवास खोलने के बाद सुलभ मानक औद्योगिक उपकरणों हैंयह पूरी पीएसएम-37 असेंबली को बदलने की तुलना में काफी अधिक किफायती है, विशेष रूप से इस शक्ति स्तर पर एक मॉड्यूल के लिए।मॉड्यूल को सेवा में वापस लाने से पहले आईजीबीटी प्रतिस्थापन के बाद नामित भार पर पूर्ण कार्यात्मक परीक्षण का अनुरोध करें.
Q5: क्या A06B-6087-H137 A06B-6087-H130 (PSM-30) के साथ विनिमेय है?
नहीं. पीएसएम-37 (एच137) और पीएसएम-30 (एच130) के अलग-अलग आउटपुट पावर रेटिंग हैं ₹ 43 किलोवाट बनाम 30 किलोवाट. वे विनिमेय नहीं हैं।पीएसएम-37 के लिए डिज़ाइन किए गए एप्लिकेशन में कम रेटेड पीएसएम-30 को फिट करने से पीएसएम-30 को ओवरलोड करने का जोखिम होता है जब सभी एम्पलीफायर नामित भार पर काम कर रहे होते हैं. पीएसएम रेटिंग को हमेशा कनेक्टेड एम्पलीफायरों की संयुक्त भार आवश्यकता से मेल खाता है।
