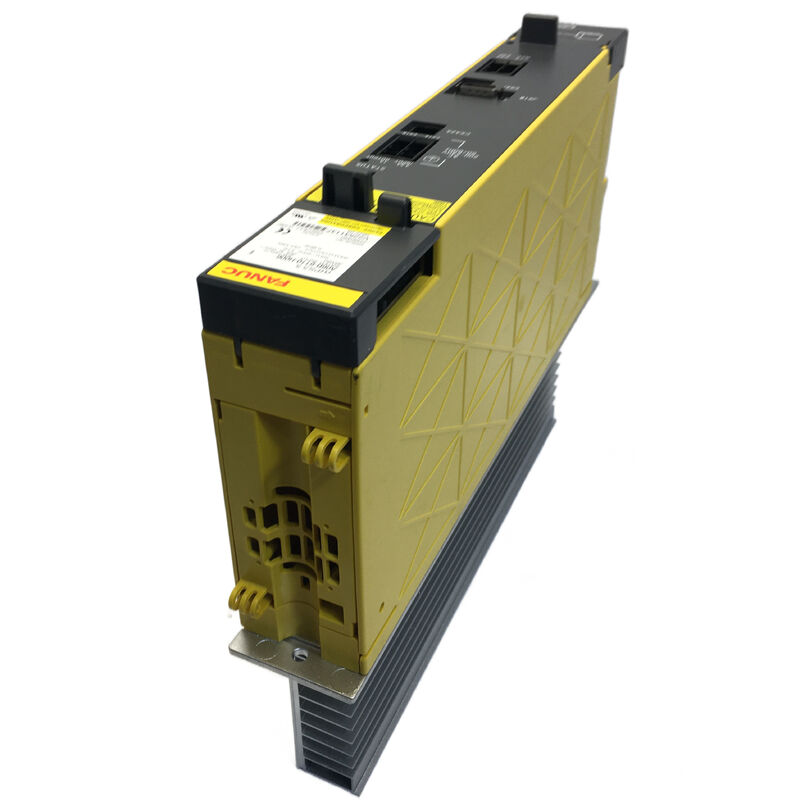

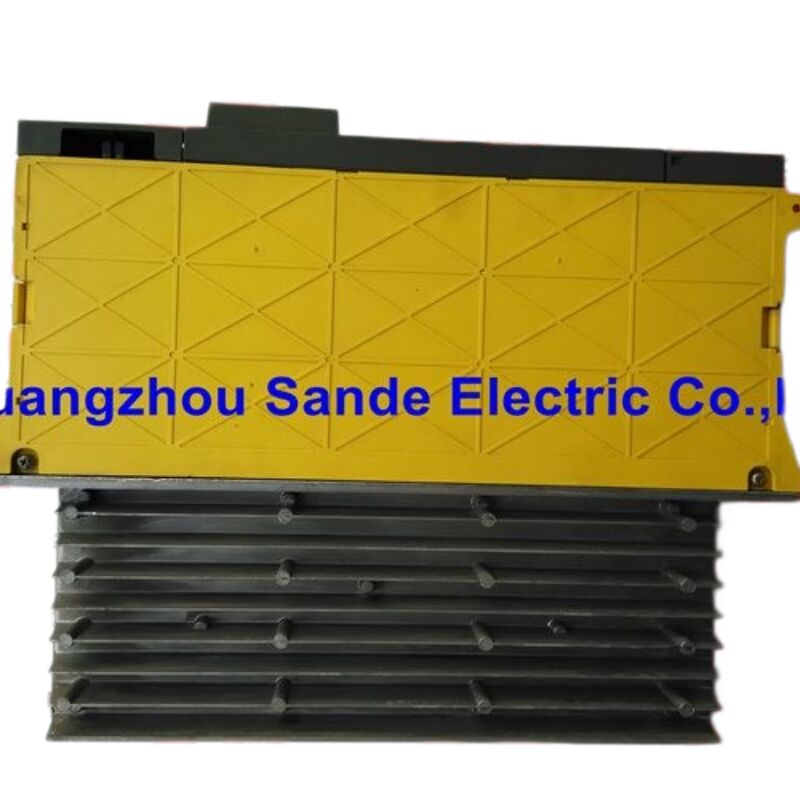

FANUC A06B-6110-H006 पावर सप्लाई मॉड्यूल -- अल्फा i PSM-5.5i
अल्फा आई सीरीज़ ∙ पीएसएम-5.5i ∙ 200-240 वीएसी ∙ 5.5 किलोवाट रेटेड ∙ पावर रिजेनेरेशन ∙ सीएनसी ड्राइव सिस्टम
प्रत्येक अल्फा आई ड्राइव सिस्टम की नींव की आवश्यकता होती है
एक एकल सर्वो मोटर FANUC अल्फा i से लैस मशीन टूल्स को चालू करने से पहले, A06B-6110-H006 PSM-5.5i मॉड्यूल सुविधा की तीन-चरण एसी आपूर्ति को स्वच्छ, विनियमित डीसी बस शक्ति में परिवर्तित करता है।इस बिजली की आपूर्ति मॉड्यूल ड्राइव कैबिनेट के सामने पर बैठता है, एक्सिस में मंदी के दौरान एसी-टू-डीसी रूपांतरण को संभालता है और ब्रेक ऊर्जा को आपूर्ति ग्रिड में वापस लौटाता है।
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| FANUC भाग संख्या |
A06B-6110-H006 |
| इकाई विनिर्देश |
A06B-6110-C006 |
| मॉडल का नाम |
PSM-5.5i (पावर सप्लाई मॉड्यूल, 5.5 kW) |
| श्रृंखला |
FANUC अल्फा i (200 VAC इनपुट) |
| इनपुट वोल्ट |
200-240 वीएसी (3-चरण) |
| इनपुट करंट |
26 ए |
| इनपुट आवृत्ति |
50 / 60 हर्ट्ज |
| नामित आउटपुट शक्ति |
5.5 किलोवाट |
| अधिकतम आउटपुट शक्ति |
11 किलोवाट |
| पीक आउटपुट पावर |
22 किलोवाट |
| डीसी बस आउटपुट वोल्टेज |
लगभग 283 वीडीसी |
| पुनरुत्पादन प्रकार |
बिजली पुनर्जनन (ऊर्जा को आपूर्ति में लौटाता है) |
| आयाम (एच × डब्ल्यू × डी) |
लगभग 290 mm × 150 mm × 275 mm |
| वजन |
लगभग 4.9 किलो |
विद्युत पुनरुत्पादन के लाभ
A06B-6110-H006 में पावर रिजनरेशन तकनीक है जो इसे गर्मी के रूप में भंग करने के बजाय मंदी ऊर्जा को ग्रिड में वापस लौटाता है।यह क्षमता कैबिनेट के अंदर गर्मी उत्पादन और सुविधा आपूर्ति से शुद्ध बिजली की खपत दोनों को कम करती है, विशेष रूप से लगातार पोजिशनिंग चक्रों वाली मशीनों के लिए फायदेमंद है।
अल्फा आई सिस्टम आर्किटेक्चर
FANUC की Alpha i ड्राइव प्रणाली एक साझा DC बस आर्किटेक्चर का उपयोग करती है जहां PSM-5.5i पूरे ड्राइव समूह के लिए एकमात्र AC-to-DC कनवर्टर के रूप में कार्य करता है।यह ड्राइव कैबिनेट ढेर में सबसे बाएं स्थान पर है, सभी कनेक्टेड सर्वो एम्पलीफायर मॉड्यूल (एसवीएम) और स्पिंडल एम्पलीफायर मॉड्यूल (एसपीएम) को बिजली प्रदान करते हैं जो फ़ीड अक्षों और मुख्य स्पिंडलों को चलाते हैं।
संगत सीएनसी नियंत्रक
A06B-6110-H006 विभिन्न FANUC सीएनसी प्रणालियों के साथ काम करता है जिनमें शामिल हैंः
- FANUC 0i सीरीज सीएनसी (सभी संस्करण)
- FANUC 16i, 18i, 21i श्रृंखला
- FANUC 30i, 31i, 32i श्रृंखला
- FANUC 15i श्रृंखला
- अल्फा आई ड्राइव हार्डवेयर का उपयोग करने वाले FANUC रोबोट नियंत्रक
स्थापना की आवश्यकताएं
महत्वपूर्ण स्थापना नोट्सः
- पावर फैक्टर में सुधार करने वाले कैपेसिटर स्थापित न करें - वे पुनर्जनन सर्किट के साथ विनाशकारी बातचीत करते हैं
- इनपुट वोल्टेज को नामित प्रदर्शन के लिए 200-240 वीएसी सीमा के भीतर रहना चाहिए
- नियंत्रण शक्ति (CX1A कनेक्टर) को सीएनसी पावर-ऑन से पहले या साथ ही चालू किया जाना चाहिए
स्थिति एलईडी निदान
फ्रंट पैनल STATUS एलईडी तत्काल नैदानिक जानकारी प्रदान करता हैः
- एलईडी बंद- नियंत्रण शक्ति प्रदान नहीं की गई या नियंत्रण सर्किट दोषपूर्ण है
- एलईडी स्थिर- सामान्य संचालन, मुख्य सर्किट संचालित
- एलईडी फ्लैशिंग/अलार्म- दोष की स्थिति का पता चला
अक्सर पूछे जाने वाले प्रश्न
Q1: PSM-5.5i और A06B-6110 श्रृंखला के बड़े मॉडल में क्या अंतर है?
A06B-6110 श्रृंखला 200VAC अल्फा i PSM लाइनअप को कवर करती है। H006 5.5 kW निरंतर पर PSM-5.5i है, जबकि बड़े मॉडल में H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW),और अन्य PSM-55i तकचयन कनेक्टेड मॉड्यूल की कुल निरंतर बिजली की मांग पर निर्भर करता है।
प्रश्न 2: क्या A06B-6110-H006 का उपयोग 400VAC इनपुट सप्लाई के साथ किया जा सकता है?
नहीं. यह मॉड्यूल विशेष रूप से 200-240 VAC तीन चरण इनपुट के लिए रेटेड है. 400-480 VAC आपूर्ति के लिए, FANUC की HV श्रृंखला (A06B-6120 परिवार) का उपयोग करें।एक कदम नीचे ट्रांसफार्मर के बिना 400VAC पर इस मॉड्यूल का उपयोग इसे नष्ट कर देगा.
Q3: इस मॉड्यूल में सबसे आम विफलताओं का कारण क्या है?
सामान्य विफलता मोड में उम्र बढ़ने और थर्मल चक्रों से कैपेसिटर गिरावट, ओवरकंट्रेंट घटनाओं से आईजीबीटी ट्रांजिस्टर विफलता और गेट ड्राइव सर्किट दोष शामिल हैं।पेशेवर मरम्मत में आम तौर पर कैपेसिटर की प्रतिस्थापन शामिल होती है, अर्धचालक प्रतिस्थापन, और प्रशंसक प्रतिस्थापन।
प्रश्न 4: क्या इस मॉड्यूल के लिए विशेष स्टार्टअप पैरामीटर कॉन्फ़िगरेशन की आवश्यकता है?
पीएसएम में स्वयं उपयोगकर्ता द्वारा कॉन्फ़िगर करने योग्य पैरामीटर नहीं हैं। हालांकि, पहले चालित परीक्षण से पहले सीएनसी में सर्वो पैरामीटर को सही ढंग से आरंभ किया जाना चाहिए,और पीएसएम स्थिति को मोटर आंदोलन की आज्ञा देने से पहले परिचालन की पुष्टि की जानी चाहिए.
प्रश्न 5: मॉड्यूल को बंद कर दिया गया है - प्रतिस्थापन के लिए आपूर्ति की स्थिति क्या है?
हालांकि मानक उत्पादन से बंद कर दिया गया है, दोनों अतिरिक्त नए-पुराने स्टॉक और पेशेवर रूप से नवीनीकृत इकाइयां FANUC-विशेषज्ञ सीएनसी भाग आपूर्तिकर्ताओं के माध्यम से उपलब्ध हैं।प्रतिष्ठित मरम्मत करने वाले मॉड्यूल को लोड के तहत परीक्षण करते हैं और आमतौर पर 12 महीने की वारंटी प्रदान करते हैं.
