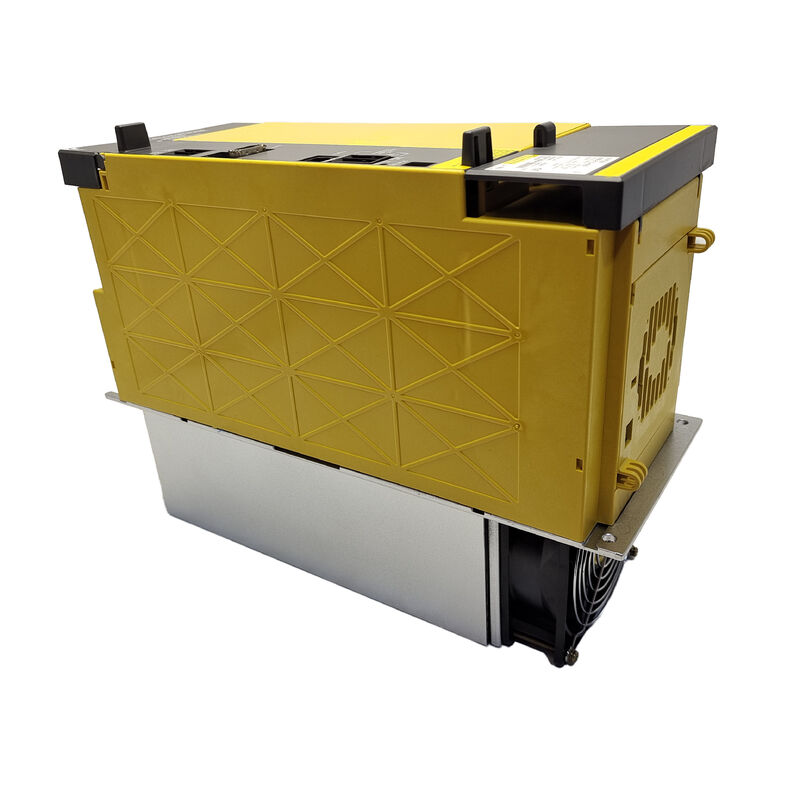

FANUC A06B-6110-H030 अल्फा i सीरीज पावर सप्लाई मॉड्यूल PSM-30i
दA06B-6110-H030️ नामित कियाPSM-30iFANUC के Alpha i श्रृंखला ड्राइव सिस्टम में 200-V वर्ग के प्रतिष्ठानों के लिए एक 30 kW पावर सप्लाई मॉड्यूल है।यह तीन चरणों के एसी मुख्य में परिवर्तित करता है विनियमित डीसी बस वोल्टेज जो श्रृंखला में प्रत्येक αi सर्वो एम्पलीफायर और धुरी एम्पलीफायर को खिलाता है, जिसमें अंतर्निहित ऊर्जा पुनर्जनन क्षमता है।
αi श्रृंखला ड्राइव आर्किटेक्चर में भूमिका
FANUC की अल्फा i श्रृंखला ड्राइव प्रणाली एक मॉड्यूलर वास्तुकला का उपयोग करती है जहां सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल एक समर्पित बिजली आपूर्ति मॉड्यूल द्वारा प्रदान किए गए एक साझा उच्च-वोल्टेज डीसी बस से शक्ति प्राप्त करते हैं।पीएसएम-30i 200-वोल्ट वर्ग के सिस्टम के लिए इस डीसी बस के स्रोत के रूप में कार्य करता हैसीएनसी मशीनों के लिए पूरी एम्पलीफायर श्रृंखला को खिलाता है। एक पीएसएम विफलता सभी गति अक्षों को रोकती है, इस मॉड्यूल को एक महत्वपूर्ण रखरखाव घटक बनाती है।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य |
|---|
| भाग संख्या | A06B-6110-H030 |
| मॉडल नामकरण | PSM-30i / αiPS-30 |
| श्रृंखला | FANUC अल्फा i (αi) 6110 सीरीज |
| मॉड्यूल प्रकार | पुनरुत्पादन के साथ एसी/डीसी बिजली आपूर्ति मॉड्यूल |
| इनपुट वोल्ट | 200-240 वी एसी, 3-चरण, 50/60 हर्ट्ज |
| आउटपुट वोल्टेज (DC Bus) | 283-339 वी डीसी |
| नामित आउटपुट शक्ति | 30 किलोवाट |
| पुनर्जन्म विधि | बिजली पुनर्जनन (एसी लाइन में ऊर्जा लौटाता है) |
| वजन | लगभग 17.99 पाउंड (8.2 किलो) |
| पीढ़ी | पहली पीढ़ी 6110 श्रृंखला |
| उत्तराधिकारी भाग | A06B-6140-H030 |
| निर्माता | FANUC Corporation, जापान |
विद्युत पुनरुत्पादन के लाभ
पुरानी प्रणालियों के विपरीत, जो गर्मी के रूप में ऊर्जा को फैलाने के लिए ब्रेक प्रतिरोध का उपयोग करती थीं, पीएसएम-30आई एसी पावर लाइन में मोटर मंदी ऊर्जा को वापस करने के लिए पावर सोर्स रिजनरेशन तकनीक का उपयोग करता है।यह दृष्टिकोण बिजली की खपत को काफी कम करता है, विफलता बिंदुओं के रूप में प्रतिरोधक बैंकों को समाप्त करता है, और कैबिनेट थर्मल बजट से गर्मी भार को हटा देता है।
अलार्म कोड और निदान
A06B-6110-H030 में स्व-निदान प्रणाली है जो एलईडी अलार्म कोड के माध्यम से खराबी की सूचना देती हैः
| अलार्म | स्थिति |
|---|
| एलए-1 | मुख्य पावर मॉड्यूल में अतिप्रवाह |
| एएल-2 | शीतलन पंखे बंद (आंतरिक) |
| एएल-3 | मुख्य सर्किट हीट सिंक अति तापमान |
| एएल-4 | डीसी बस वोल्टेज गिरावट |
| एएल-5 | मुख्य संधारित्र निर्दिष्ट समय के भीतर चार्ज करने में विफल रहा |
| एएल-6 | इनपुट पावर सप्लाई असामान्य |
| एएल-7 | डीसी बस का वोल्टेज असामान्य रूप से उच्च |
| एलए-ए | बाहरी शीतलन पंखे (हीट सिंक पंखे) बंद |
| एएल-ई | इनपुट पावर सप्लाई असामान्य |
एएल-4 और एएल-5 सामान्य क्षेत्र विफलताएं हैं जो अक्सर सेवा के वर्षों के बाद कैपेसिटर गिरावट से संबंधित होती हैं। एएल-2 और एएल-ए शीतलन पंखे की विफलता को इंगित करते हैं, जो एक नियमित रखरखाव आइटम है।
संगत सीएनसी प्रणाली
A06B-6110-H030 को FANUC के प्रमुख सीएनसी प्लेटफार्मों पर 200-वोल्ट वर्ग αi श्रृंखला ड्राइव सिस्टम के लिए नामित किया गया हैः
- FANUC 0i श्रृंखला(0i-B, 0i-C, 0i-D) ️ ऊर्ध्वाधर मशीनिंग केंद्रों, टर्निंग केंद्रों और वायर-कट ईडीएम मशीनों में व्यापक रूप से तैनात
- FANUC 16i / 18i श्रृंखलाबहु-अक्षीय मशीनिंग केंद्रों और टर्नमिल केंद्रों के लिए उच्च-कार्य सीएनसी
- FANUC 21i श्रृंखलाएशियाई और यूरोपीय उपकरण मशीनों में आम मध्य श्रेणी के सीएनसी
- FANUC 30i / 31i / 32i श्रृंखलाउच्च गति वाले मशीनिंग और सटीक एयरोस्पेस उपकरणों के लिए सबसे सक्षम मंच
30 किलोवाट के रेटिंग मशीन कॉन्फ़िगरेशन को कवर करते हैं जहां बड़े PSM-37i या PSM-55i वेरिएंट की आवश्यकता नहीं होती है।
पीढ़ियों की तुलना
A06B-6110-H030 पहली पीढ़ी के 6110 श्रृंखला FANUC अल्फा i बिजली आपूर्ति मॉड्यूल से संबंधित है।A06B-6140-H030, जिसमें अद्यतन पीसीबी संशोधन और संशोधित वायरिंग बोर्ड हैं जबकि एक ही यांत्रिक लिफाफा और विद्युत इंटरफ़ेस बनाए रखा गया है।6140 श्रृंखला अधिकांश प्रतिष्ठानों में 6110 के लिए एक फॉर्म-फिट-फंक्शन प्रतिस्थापन के रूप में कार्य करती है.
रखरखाव और स्पेयर पार्ट्स रणनीति
पीएसएम FANUC αi श्रृंखला के उपकरण चलाने वाली सुविधाओं के लिए उच्चतम प्राथमिकता वाले स्पेयर पार्ट्स में से एक है क्योंकिः
- एक PSM विफलता एक ही समय में किसी भी खराब ऑपरेशन मोड के बिना मशीन की सभी गति बंद कर देता है
- विफल पीएसएम के साथ मशीनिंग केंद्र और टर्निंग केंद्र प्रतिस्थापन तक भागों का उत्पादन नहीं कर सकते हैं
- 30 किलोवाट की क्षमता अधिकांश मानक 3-5 अक्षीय ऊर्ध्वाधर मशीनिंग केंद्रों और सीएनसी टर्निंग केंद्रों को कवर करती है
एक सत्यापित स्पेयर मॉड्यूल होने से महत्वपूर्ण विफलताओं के दौरान उत्पादन के समय को कम किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
A06B-6110-H030 और A06B-6140-H030 के बीच अंतर क्या है?
दोनों FANUC PSM-30i पावर सप्लाई मॉड्यूल हैं जिनकी क्षमता 200V वर्ग αi श्रृंखला के सिस्टम के लिए 30 kW है। A06B-6110-H030 पहली पीढ़ी (6110 श्रृंखला) संस्करण है।A06B-6140-H030 अद्यतन पीसीबी संशोधनों के साथ दूसरी पीढ़ी के उत्तराधिकारी हैवे समान यांत्रिक माउंटिंग, विद्युत कनेक्शन और कार्यात्मक विनिर्देश साझा करते हैं।
कौन से FANUC सीएनसी नियंत्रण और मशीन प्रकार A06B-6110-H030 का उपयोग करते हैं?
PSM-30i का प्रयोग किसी भी FANUC 200-V वर्ग αi श्रृंखला ड्राइव सिस्टम में FANUC 0i, 16i, 18i, 21i, 30i, 31i, या 32i सीएनसी नियंत्रण के साथ जोड़ा जाता है।सामान्य अनुप्रयोगों में ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्र शामिल हैं, सीएनसी टर्निंग सेंटर और 5-अक्षीय मशीनें जहां कुल सर्वो और धुरी मोटर शक्ति 30 किलोवाट क्षमता के भीतर आती है।
PSM-30i वास्तव में ड्राइव कैबिनेट के अंदर क्या करता है?
पीएसएम तीन-चरण 200-240 वी एसी बिजली के तारों को विनियमित डीसी बस वोल्टेज (283-339 वी डीसी) में परिवर्तित करता है जो αi श्रृंखला श्रृंखला में सभी सर्वो एम्पलीफायर मॉड्यूल और स्पिंडल एम्पलीफायर मॉड्यूल को मोटर शक्ति प्रदान करता हैयह एम्पलीफायर मॉड्यूल के लिए 24 वी डीसी नियंत्रण शक्ति भी प्रदान करता है। एक कार्यशील पीएसएम के बिना, कोई गति अक्ष संचालित नहीं हो सकता है।
मेरे PSM-30i पर AL-4 या AL-5 क्यों दिखाई दे रहा है, और मुझे सबसे पहले क्या जांचना चाहिए?
एएल-4 (डीसी वोल्टेज ड्रॉप) और एएल-5 (मुख्य कैपेसिटर चार्ज करने में विफल रहा) अक्सर पुराने पीएसएम इकाइयों के डीसी बस खंड में कैपेसिटर गिरावट के कारण होते हैं।सही वोल्टेज के लिए तीन-चरण इनपुट वोल्टेज की जाँच करें, संतुलित चरणों, और कोई खुला चरण नहीं (AL-E). यदि इनपुट शक्ति अच्छी पुष्टि की जाती है, तो मॉड्यूल को घटक स्तर की मरम्मत या प्रतिस्थापन की आवश्यकता होती है।
क्या A06B-6110-H030 की मरम्मत की जा सकती है, और क्या नवीनीकृत इकाई एक व्यवहार्य विकल्प है?
हां, विशेष FANUC ड्राइव मरम्मत कार्यशालाएँ पीएसएम-30आई इकाइयों को घटक स्तर पर पुनः निर्माण करती हैं, कंडेनसर, प्रशंसकों और अन्य आयु-सीमित भागों को प्रतिस्थापित करती हैं।FANUC प्रणालियों पर परीक्षण किए गए नवीनीकृत इकाइयां नए मॉड्यूल के लिए लागत प्रभावी विकल्प प्रदान करती हैंविशेष रूप से पुराने 6110 श्रृंखला के भागों के लिए जो अब उत्पादन में नहीं हैं। यह सत्यापित करें कि रिफर्बिशर केवल बेंच पावर सप्लाई के बजाय वास्तविक FANUC हार्डवेयर पर परीक्षण करते हैं।
