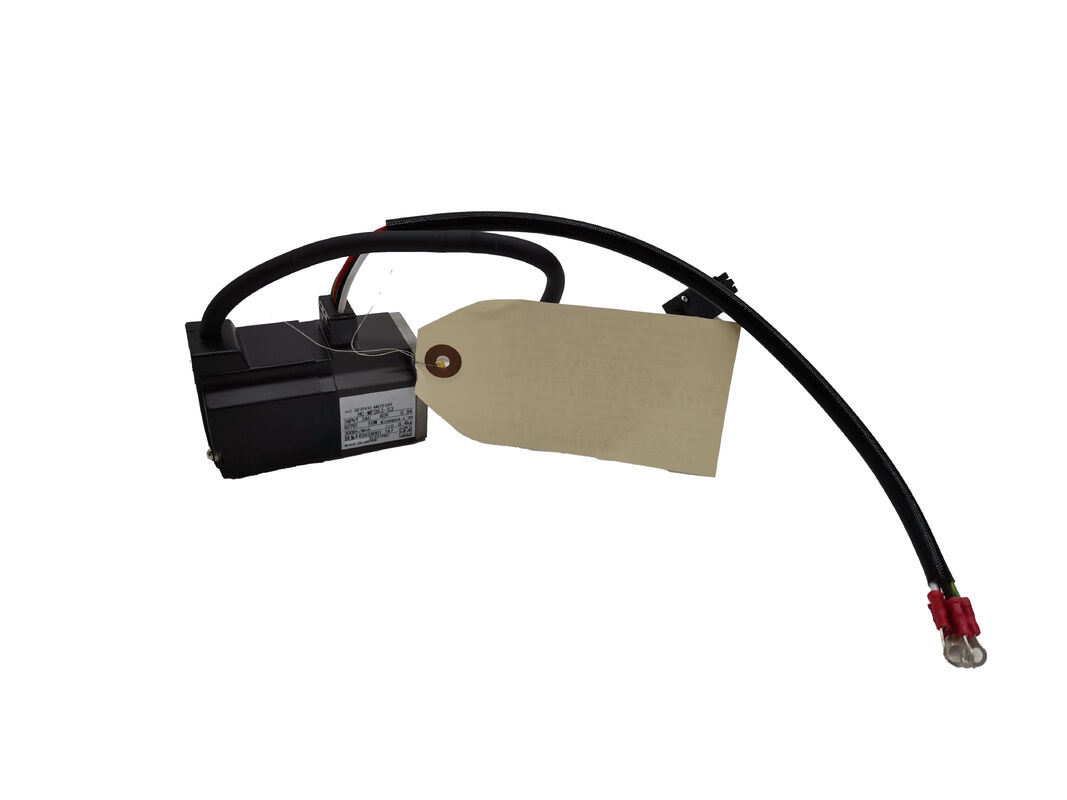

मित्सुबिशी एचसी-एमएफ73-एस15 एसी सर्वो मोटर एचसी-एमएफ श्रृंखला 750W कुंजी शाफ्ट मोटर

जब स्थिर, चिकनी टॉर्क प्राथमिकता है

सर्वो मोटर की एक श्रेणी है जो स्पेसिफिकेशन शीट की सुर्खियों का पीछा नहीं करती है कोई विदेशी एन्कोडर रिज़ॉल्यूशन नहीं,कोई अल्ट्रा-कम जड़ता संख्या नहीं है, लेकिन उद्योग में कुछ सबसे अधिक मांग वाले सीएनसी वातावरण में साल-दर-साल विश्वसनीय रूप से चलकर अपनी प्रतिष्ठा अर्जित करता है.Mitsubishi HC-MF73-S15उस श्रेणी से संबंधित है।

मित्सुबिशी का हिस्साएचसी-एमएफ श्रृंखलामध्यम जड़ता, छोटी क्षमता के डिजाइन सिद्धांतों के आसपास निर्मित एक लाइन750W (0.75 kW)नामित उत्पादन का3,000 आरपीएमएक परतीन चरण AC 117Vआपूर्ति, चित्र5.2 एनामित परिस्थितियों में। आउटपुट शाफ्ट एक हैφ19 मिमी कीववे के साथ सीधी शाफ्टइस संस्करण में कोई विद्युत चुम्बकीय ब्रेक नहीं है।बिजली और एन्कोडर कनेक्शन सामने के सामने प्लग के माध्यम से बाहर लाया जाता है, सीएनसी मशीन के लिए एक व्यावहारिक लेआउट जहां पीछे केबल रूटिंग सीमित है।

यह मोटर हवा से ठंडा होने वाला बंद निर्माण है ∙ जलवायु नियंत्रित प्रयोगशालाओं के बजाय वास्तविक दुकान के वातावरण के लिए मजबूत बनाया गया है।

तकनीकी विनिर्देश

संदर्भ में एचसी-एमएफ श्रृंखला

एचसी-एमएफ लाइन एचसी-एमएफएस पीढ़ी से पहले की है। जहां एचसी-एमएफएस एक 17-बिट पूर्ण एन्कोडर का उपयोग करता है जो एक डिजिटल सीरियल लिंक पर संवाद करता है, एचसी-एमएफ एकओबीए एनालॉग एन्कोडरएक सीनस/कोसिनस सिग्नल एन्कोडर जो MR-J2 एम्पलीफायरों पर मानक था। इसका मतलब है कि HC-MF73-S15 एक वर्ग हैMR-J2 ड्राइव मोटर. यह एमआर-जे 2 एस, एमआर-जे 3, या एमआर-जे 4 एम्पलीफायरों के लिए सीधे कनेक्ट नहीं होगा संगतता मूल्यांकन के बिना, क्योंकि प्रत्येक पीढ़ी ने एन्कोडर संचार प्रोटोकॉल को स्थानांतरित किया।

रखरखाव इंजीनियरों के लिएएमआर-जे2 नियंत्रित मशीनेंयह अंतर है जो एचसी-एमएफ73-एस15 को सही प्रतिस्थापन भाग बनाता है।

कुछ मायनों में आयामी रूप से समान, एक अलग एन्कोडर प्रकार का उपयोग करता है और MR-J2S ड्राइव के साथ जोड़ा जाता है, ये ड्राइव परिवर्तन और पैरामीटर कार्य के बिना विनिमेय नहीं हैं।

दमध्यम जड़ता विशेषताHC-MF श्रृंखला के लिए यह अच्छी तरह से स्थान देता हैसीएनसी मशीन टूल्स के फीड एक्सिस अनुप्रयोग: कम जड़ता वाले मोटर्स की तुलना में भिन्न भार स्थितियों में अधिक क्षमाशील है, और जब त्वरण दर मायने रखती है तो उच्च जड़ता वाले डिजाइनों की तुलना में अधिक संवेदनशील है। यह द्विदिशात्मक प्रकार को संभालता है,लोड-भिन्न अक्ष आंदोलन जो पीसने में होता है, ड्रिलिंग और टर्निंग ऑपरेशन बिना लाभ शिकार के मुद्दों के जो अक्सर कम आकार के मोटर्स प्रदर्शित करते हैं।

शाफ्ट कॉन्फ़िगरेशन और स्थापना नोट्स

φ19 मिमी शाफ्ट में कुंजी मार्ग किसी भी अक्ष के लिए एक व्यावहारिक आवश्यकता है जहां टोक़ रिवर्स अक्सर होते हैं या जहां अक्षीय भार समय के साथ एक सादे शाफ्ट युग्मन को फिसलने का कारण बन सकता है।कुंजी कनेक्शन यांत्रिक संलग्नक के माध्यम से टॉर्क हस्तांतरण, घर्षण नहीं है और 750W पर 3,000 आरपीएम उपलब्ध हैं, घर्षण-केवल युग्मन एक विफलता मोड पेश करते हैं जिसकी आवश्यकता नहीं है।

HC-MF 750W वर्ग के मोटर को स्थापित करते समय एक300 × 300 × 12 मिमी एल्यूमीनियम फ्लैंज(या समकक्ष थर्मल द्रव्यमान) निरंतर नामित संचालन के तहत पर्याप्त गर्मी अपव्यय सुनिश्चित करने के लिए। This is a motor that relies on conductive heat transfer to its mount as part of its thermal management — installation on a thermally isolated or undersized mounting plate will reduce the motor's continuous duty rating.

HC-MF श्रृंखला में साझा सामने की ओर मुड़ने वाले कनेक्टर लेआउट,केबल ड्रेसिंग को पूर्वानुमानित रखता है और मोटर के पीछे के चारों ओर केबलों को रूट करने की आवश्यकता से बचता है ️ एक विवरण जो घनी पैक किए गए अक्ष इकाइयों में मायने रखता है.

आवेदन के लिए उपयुक्त

HC-MF73-S15 सबसे अधिक बारसीएनसी मशीनिंग केंद्र, टर्न और मिलिंग मशीनें1990 के दशक के अंत और 2000 के दशक की शुरुआत से जो मूल रूप से MR-J2 सर्वो सिस्टम के साथ कॉन्फ़िगर किए गए थे। सीएनसी के अलावा, श्रृंखला भी दिखाई देती हैस्वचालित संयोजन उपकरण, एक्स-वाई पोजिशनिंग स्टेज, औरपैकेजिंग मशीनरीएक ही पीढ़ी से।

इनमें से किसी भी मशीन के लिए जो अभी भी उत्पादन सेवा में है, एचसी-एमएफ 73-एस 15 एक विश्वसनीय, समान प्रतिस्थापन है जो क्रॉस-जेनरेशन स्वैप के लिए आवश्यक सिस्टम एकीकरण कार्य से बचता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-MF73-S15 के लिए किस सर्वो ड्राइव की आवश्यकता है?

ए: यह मोटर के लिए डिज़ाइन किया गया हैमित्सुबिशी एमआर-जे2 श्रृंखलासर्वो एम्पलीफायर. एचसी-एमएफ श्रृंखला मोटरों पर लगाया गया ओबीए एनालॉग एन्कोडर विशेष रूप से एमआर-जे 2 ड्राइव के साथ संवाद करता है। यह एमआर-जे 2 एस, एमआर-जे 3 के साथ संगत नहीं है,या MR-J4 एम्पलीफायर बिना कन्वर्ट या रिप्लेसमेंट ड्राइव सेटअप के.

Q2: S15 पदनाम का क्या अर्थ है और क्या यह मोटर ब्रेक के साथ उपलब्ध है?

उत्तरः S15 प्रत्यय शाफ्ट और माउंटिंग कॉन्फ़िगरेशन को इंगित करता है विशेष रूप से, एक मानक सीधा शाफ्ट कुंजी मार्ग के साथ और कोई विद्युत चुम्बकीय ब्रेक नहीं।एक ही आधार मोटर का एक ब्रेक से लैस संस्करण HC-MF73B पदनाम के तहत उपलब्ध है, जो ऊर्ध्वाधर धुरी या स्थिति-रक्षण अनुप्रयोगों के लिए एक पावर-ऑफ होल्डिंग ब्रेक जोड़ता है।

Q3: HC-MF73 और HC-MFS73 में क्या अंतर है?

एः दोनों Mitsubishi HC मध्यम गतिहीनता परिवार से 750W, 3,000 आरपीएम मोटर्स हैं, लेकिन वे विभिन्न ड्राइव पीढ़ियों से संबंधित हैं।MR-J2एचसी-एमएफएस73 एक 17-बिट पूर्ण एन्कोडर का उपयोग करता है और इसके साथ जोड़ता हैMR-J2Sड्राइव. वे सीधे विनिमेय नहीं हैं एक दूसरे के लिए स्वैप करने के लिए या तो ड्राइव परिवर्तन या अतिरिक्त इंटरफ़ेस हार्डवेयर की आवश्यकता होती है।

Q4: HC-MF73-S15 पर सबसे आम विफलता मोड क्या हैं?

उत्तरः ओबीए एनालॉग एन्कोडर सबसे अधिक बार सेवा आइटम है ∙ सिग्नल की गिरावट पूर्ण विफलता से पहले अनियमित गति रीडिंग या पोजिशनिंग त्रुटियों के रूप में दिखाई देती है।उच्च चक्र अनुप्रयोगों में असर पहनना एक और आम मुद्दा है. दोनों ही अनुभवी सर्वो मोटर सर्विस वर्कशॉप द्वारा मरम्मत योग्य हैं. इस मोटर पर मजबूर हवा ठंडा करने वाले पंखे की भी समय-समय पर जांच की जानी चाहिए,एक विफल पंखे के रूप में निरंतर कार्य चक्रों के तहत थर्मल अधिभार का कारण बन सकता है.

Q5: क्या HC-MF73-S15 का उपयोग अन्य HC-MF 750W वेरिएंट के लिए एक ड्रॉप-इन प्रतिस्थापन के रूप में किया जा सकता है?

एः यांत्रिक रूप से, कई एचसी-एमएफ 750W वेरिएंट एक ही फ्लैंज आयाम और शाफ्ट आकार साझा करते हैं, जिससे भौतिक स्थापना सरल हो जाती है।हमेशा एक प्रत्यक्ष स्वैप मानने से पहले एन्कोडर प्रकार और कनेक्टर विन्यास मैच की पुष्टिकुछ वेरिएंट में विभिन्न केबल आउटलेट अभिविन्यास या एन्कोडर सिग्नल प्रकार होते हैं जो मौजूदा वायरिंग और ड्राइव के साथ संगतता को प्रभावित कर सकते हैं।

मित्सुबिशी एचसी-एमएफ73-एस15 एक विरासत सर्वो मोटर है। आदेश देने से पहले अपने मौजूदा मशीन दस्तावेज के खिलाफ ड्राइव संगतता, एन्कोडर प्रकार, और माउंट आवश्यकताओं की पुष्टि करें।
