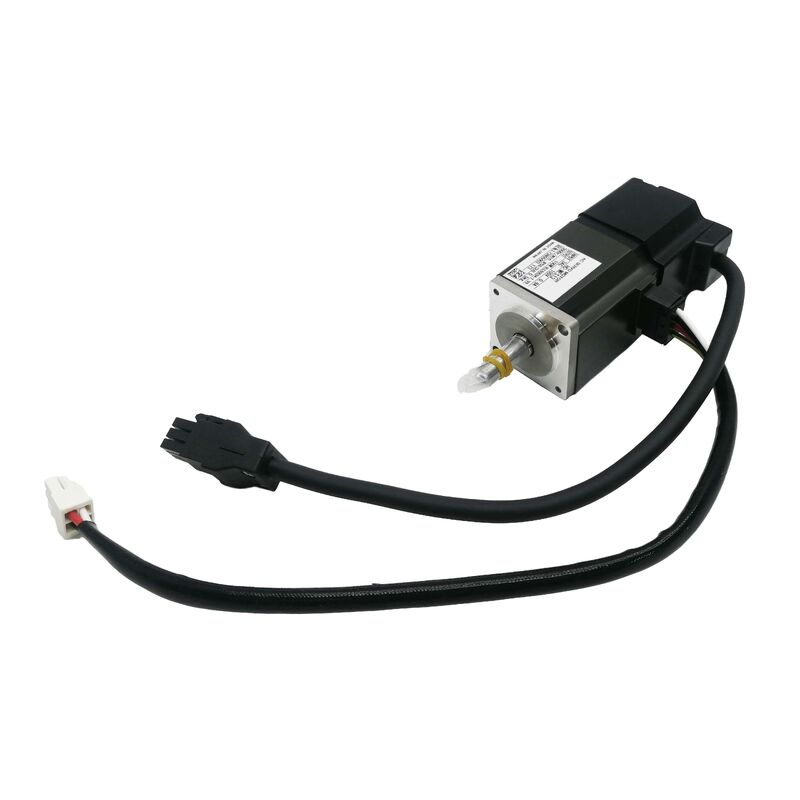

मित्सुबिशी HC-MFS13G1 एसी सर्वो मोटर
HC-MFS सीरीज 100W गियरयुक्त सर्वो मोटर
सटीक आउटपुट के साथ कॉम्पैक्ट डिज़ाइन
मित्सुबिशी HC-MFS13G1 एक कॉम्पैक्ट, कम-शक्ति वाला सर्वो मोटर है जिसे सीएनसी और रोबोटिक सिस्टम में सटीक पोजिशनिंग कार्यों के लिए डिज़ाइन किया गया है। यह मोटर कम आरपीएम पर कड़े गति नियंत्रण को बनाए रखता है, बिना हंटिंग के दोहराने योग्य टॉर्क प्रदान करता है, और सीमित स्थान वाले कन्फाइंड एक्सिस असेंबली में फिट बैठता है।
मित्सुबिशी के MELSERVO J2S लाइनअप के HC-MFS सीरीज प्लेटफॉर्म पर निर्मित, यह 100W (0.1 kW) एसी ब्रशलेस सर्वो मोटर एक एकीकृत रिडक्शन गियरहेड की सुविधा देता है। बेस मोटर 3,000 आरपीएम पर 0.32 एनएम के रेटेड टॉर्क के साथ संचालित होता है।
एकीकृत गियरहेड शाफ्ट की गति को आनुपातिक रूप से कम करते हुए आउटपुट टॉर्क को गुणा करता है, जिससे G1 वेरिएंट कम गति पर नियंत्रित, उच्च-टॉर्क रोटेशन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बन जाता है। 17-बिट एब्सोल्यूट एनकोडर प्रति क्रांति फीडबैक रिज़ॉल्यूशन के लिए 131,072 पल्स प्रदान करता है, जिससे सटीक, दोहराने योग्य गति नियंत्रण सक्षम होता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| रेटेड आउटपुट |
100W (0.1 kW) |
| बेस मोटर रेटेड स्पीड |
3,000 RPM |
| रेटेड टॉर्क (मोटर) |
0.32 Nm |
| रेटेड करंट |
0.85 A |
| सप्लाई वोल्टेज |
3-फेज, 200V क्लास (105V रेटेड) |
| एनकोडर टाइप |
17-बिट एब्सोल्यूट |
| एनकोडर रिज़ॉल्यूशन |
131,072 ppr |
| गियरहेड कॉन्फ़िगरेशन |
एकीकृत रिडक्शन गियर |
| मोटर सीरीज |
HC-MFS (मध्यम जड़ता, छोटी क्षमता) |
| कूलिंग विधि |
प्राकृतिक संवहन |
| सुरक्षा रेटिंग |
IP65 |
| संगत सर्वो एम्पलीफायर |
MR-J2S सीरीज |
| परिवेश ऑपरेटिंग तापमान |
0 से +40°C |
एकीकृत गियरहेड के लाभ
एकीकृत रिडक्शन गियरहेड टॉर्क मल्टीप्लायर के रूप में कार्य करता है - जैसे-जैसे आउटपुट शाफ्ट की गति कम होती है, उपलब्ध टॉर्क आनुपातिक रूप से बढ़ता है। यह फैक्ट्री-निर्मित एकीकरण कॉम्पैक्ट आयाम बनाए रखता है, फील्ड-कपल्ड रिड्यूसर से संभावित मिसअलाइनमेंट मुद्दों को समाप्त करता है, और स्पेस-कंस्ट्रेंड मशीन एक्सिस हाउसिंग में इंस्टॉलेशन को सरल बनाता है।
HC-MFS सीरीज मध्यम-जड़ता विशेषताओं को प्रदर्शित करती है, जो गति सीमा में अनुमानित गतिशील प्रतिक्रिया प्रदान करती है। यह संतुलित प्रदर्शन इसे रोबोटिक जॉइंट एक्सिस, एक्स-वाई टेबल ड्राइव, इंडेक्सिंग टेबल और छोटे फीड एक्सिस अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्मूथ वेलोसिटी ट्रैकिंग आवश्यक है।
ड्राइव संगतता और सिस्टम एकीकरण
HC-MFS13G1 को MR-J2S सीरीज सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है। 17-बिट एब्सोल्यूट एनकोडर MR-J2S ड्राइव के साथ मूल रूप से संचार करता है, बैकअप बैटरी स्थापित होने पर पावर साइकल के माध्यम से एब्सोल्यूट पोजीशन रिटेंशन का समर्थन करता है।
नोट: HC-MFS सीरीज को मित्सुबिशी द्वारा बंद कर दिया गया है और इसे नए HF और HG सीरीज मोटर्स द्वारा प्रतिस्थापित किया गया है। मौजूदा MR-J2S-नियंत्रित मशीनों पर रेट्रोफिट और प्रतिस्थापन अनुप्रयोगों के लिए, HC-MFS13G1 सही संगत भाग बना हुआ है।
एप्लीकेशन वातावरण
IP65 रेटिंग पूर्ण धूल बहिष्करण और निर्देशित पानी के जेट के प्रतिरोध प्रदान करती है, जिससे यह अधिकांश संलग्न सीएनसी और स्वचालन वातावरण के लिए उपयुक्त है। प्राकृतिक संवहन कूलिंग कूलिंग फैन रखरखाव को समाप्त करता है, भारी साइकल किए गए अनुप्रयोगों में संभावित विफलता बिंदुओं को कम करता है।
विशिष्ट अनुप्रयोगों में सेमीकंडक्टर हैंडलिंग उपकरण, चिकित्सा उपकरण असेंबली, छोटे-प्रारूप सीएनसी रूटिंग और रोबोटिक असेंबली सेल शामिल हैं जहां कॉम्पैक्ट सर्वो एक्सिस को तंग कॉन्फ़िगरेशन में स्टैक किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
HC-MFS13G1 के लिए किस सर्वो एम्पलीफायर की आवश्यकता है?
यह मोटर मित्सुबिशी MR-J2S सीरीज सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन की गई है। 17-बिट एब्सोल्यूट एनकोडर सीधे MR-J2S ड्राइव के साथ संचार करता है और रूपांतरण इंटरफेस के बिना MR-J3 या MR-J4 एम्पलीफायरों के साथ मूल रूप से संगत नहीं है।
"G1" पदनाम का उद्देश्य क्या है?
G1 प्रत्यय एक एकीकृत परिशुद्धता रिडक्शन गियरहेड को इंगित करता है जो आउटपुट शाफ्ट की गति को कम करता है जबकि उपलब्ध टॉर्क को गुणा करता है। यह मोटर को बाहरी रिड्यूसर के बिना कम गति पर उच्च टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
क्या HC-MFS13G1 अभी भी उत्पादन में है?
नहीं। HC-MFS सीरीज को मित्सुबिशी इलेक्ट्रिक द्वारा बंद कर दिया गया है। नई सिस्टम डिजाइनों के लिए, मित्सुबिशी के वर्तमान HF और HG सीरीज मोटर्स की सिफारिश की जाती है। मौजूदा MR-J2S-नियंत्रित मशीनों पर रखरखाव और प्रतिस्थापन के लिए, मूल HC-MFS13G1 इकाइयां औद्योगिक वितरकों के माध्यम से उपलब्ध हैं।
क्या इस मोटर में इलेक्ट्रोमैग्नेटिक ब्रेक शामिल है?
नहीं। मानक G1 वेरिएंट में बिल्ट-इन ब्रेक शामिल नहीं है। पावर-ऑफ पोजीशन होल्डिंग की आवश्यकता वाले वर्टिकल एक्सिस अनुप्रयोगों के लिए, एक ब्रेक-युक्त वेरिएंट (एक "B" प्रत्यय के साथ नामित) की आवश्यकता होगी।
क्या HC-MFS13G1 मौजूदा मशीन में HC-MFS13 (बिना गियर के) को बदल सकता है?
सीधे ड्रॉप-इन प्रतिस्थापन के रूप में नहीं। एकीकृत गियरहेड आउटपुट शाफ्ट की गति, टॉर्क और भौतिक आयामों को बदलता है। वेरिएंट को स्वैप करने के लिए कपलिंग में यांत्रिक परिवर्तन, लोड जड़ता पुनर्गणना और सर्वो पैरामीटर समायोजन की आवश्यकता होती है।
मित्सुबिशी HC-MFS13G1 एक बंद मॉडल है। सोर्सिंग प्रतिस्थापन से पहले अपने मौजूदा सिस्टम विनिर्देशों के साथ ड्राइव संगतता, यांत्रिक फिट और एनकोडर मापदंडों को सत्यापित करें।
