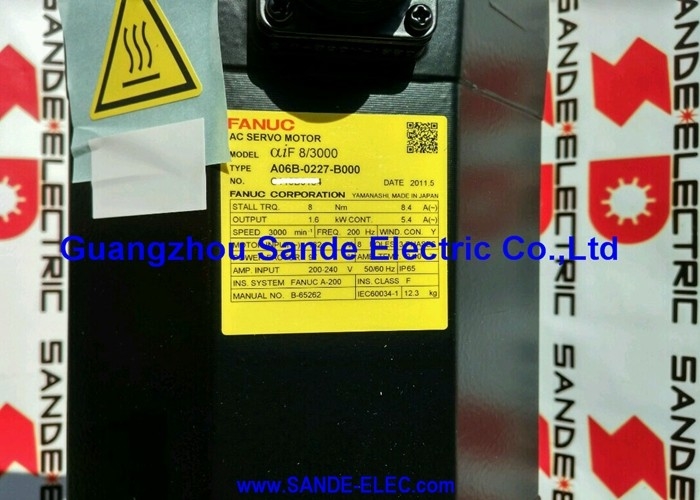

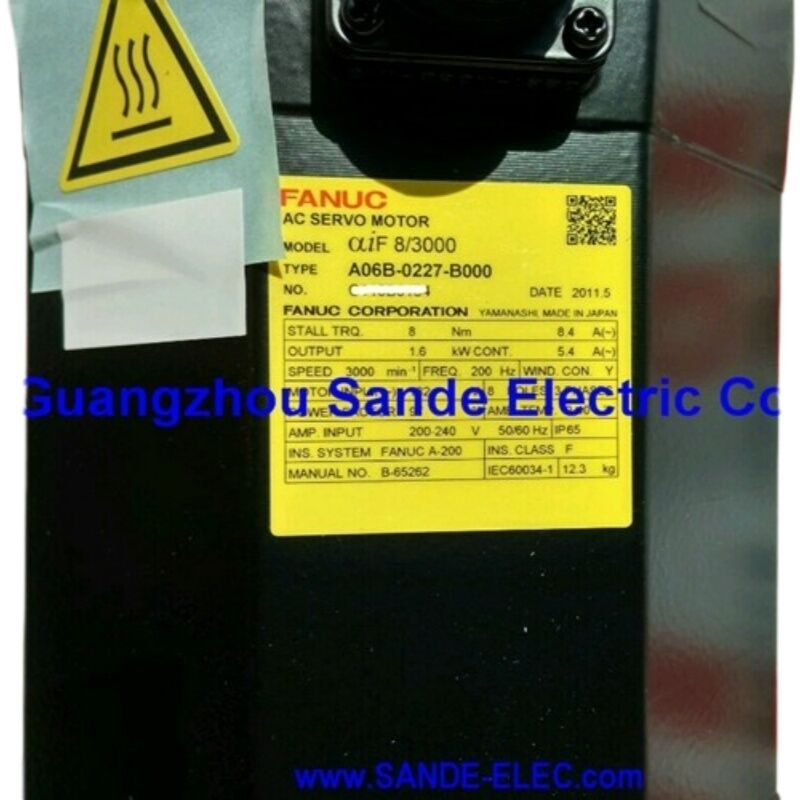

GE Fanuc A06B-0227-B000 एसी सर्वो मोटर αiF 8/3000, कॉपर शाफ्ट, A1000 पूर्ण, कोई ब्रेक नहीं

उत्पाद का अवलोकन

भाग संख्याःA06B-0227-B000

यह भी खोजेंःA06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

मोटर मॉडल:αiF 8/3000 (अल्फा iF 8/3000)

ब्रांडःजीई फानुक / फानुक

वर्गीकरण:Fanuc Alpha iF सीरीज एसी ब्रशलेस सर्वो मोटर 8 एनएम स्टॉल टॉर्क, 1.6 किलोवाट, 3,000 आरपीएम, कुंजी के साथ कॉपर शाफ्ट, कोई ब्रेक नहीं, अल्फा आई ए 1000 पूर्ण पल्स कोडर, आईपी 65

तकनीकी विनिर्देश

जीई फानुक ∙ भाग संख्या के पीछे ब्रांड

कुछ सोर्सिंग भ्रम के आसपासजी.ई. फानुकस्पष्टता के लिएः जीई फैनूक जनरल इलेक्ट्रिक और फैनूक लिमिटेड के बीच एक संयुक्त उद्यम था जो मुख्य रूप से उत्तरी अमेरिकी सीएनसी और स्वचालन बाजार में संचालित था।GE Fanuc ब्रांडिंग के तहत उत्पादित मोटर्स, जिनमें A06B-0227-B000 शामिल हैं, अपने Fanuc ब्रांड के समकक्षों के समान हैं. एक ही मोटर शरीर, एक ही एन्कोडर, एक ही विद्युत विशेषताओं, एक ही एम्पलीफायर संगतता.GE Fanuc की नाम प्लेट केवल उस वाणिज्यिक व्यवस्था को दर्शाती है जिसके तहत उत्पाद को कुछ बाजारों में बेचा गया था.

रखरखाव और आपूर्ति के प्रयोजनों के लिए, GE Fanuc A06B-0227-B000 के रूप में सूचीबद्ध एक मोटर और एक Fanuc A06B-0227-B000 के रूप में सूचीबद्ध एक ही भौतिक भाग हैं, जो एक ही एम्पलीफायर के साथ संगत हैं,और एक ही प्रतिस्थापन मोटर द्वारा प्रतिस्थापित किया जा सकता है, भले ही लेबल पर कौन सा ब्रांड नाम दिखाई दे.

3,000 आरपीएम पर आठ न्यूटन-मीटर

पर8 एनएम स्टैंड टॉर्कऔर1.6 किलोवाटनिरंतर नामित आउटपुट के साथ, αiF 8/3000 Fanuc αiF सर्वो मोटर रेंज में वास्तव में उत्पादक स्थिति रखता है। यह परिवार में सबसे छोटा मोटर नहीं है, और यह सबसे बड़ा नहीं है।यह एक बिंदु पर बैठता है जहां टोक़ आउटपुट यथार्थवादी काटने भार के तहत मध्यम आकार की मशीन उपकरण फ़ीड कुल्हाड़ियों ड्राइव करने के लिए पर्याप्त पर्याप्त है, जबकि 3,000 आरपीएम की छत और कॉम्पैक्ट फ्रेम मोटर को शारीरिक रूप से प्रबंधनीय बनाए रखते हैं और सिस्टम की लागत उचित है।

90% यांत्रिक दक्षता के साथ 10 मिमी पिच बॉल स्क्रू पर, 8 एनएम लगभग 4.5 kN निरंतर अक्षीय जोर बल को बनाए रखता है।जो एक मध्यम सीएनसी टर्निंग सेंटर के एक्स और जेड अक्ष भार को कवर करता है जो विशिष्ट बार स्टॉक व्यास को संभालता है, एक कॉम्पैक्ट वर्टिकल मशीनिंग सेंटर के टेबल ड्राइव, और मध्यम आकार की उत्पादन मशीनों की एक विस्तृत श्रृंखला के फ़ीड अक्ष।6 kW निरंतर आउटपुट थर्मल अधिभार के बिना निरंतर काटने के लिए बिजली बजट प्रदान करता है, यहां तक कि उच्च ड्यूटी चक्र वाले उत्पादन वातावरण में भी।

द0.95 Nm/A का टारेंट स्थिरएक पूरक कहानी बताता हैः यह मोटर लगभग 1 एनएम प्रति एम्पीयर स्टॉल करंट उत्पन्न करता है, जो इसके फ्रेम आकार के लिए एक कुशल विद्युत चुम्बकीय डिजाइन को दर्शाता है।रोटर जड़ता 0.00257 kg·m2मोटर्स की गतिशीलता को कम कर देता है ताकि अधिक भारी रोटर्स की सुस्ती के बिना सर्वो लूप सुधारों पर जल्दी प्रतिक्रिया दे सके।पर्याप्त उच्च है कि मोटर के तहत अस्थिर नहीं हो जाता तेज त्वरण मांगों के कम स्ट्रोक तेजी से पार की चालदोनों आंकड़े सर्वो प्रणाली इंजीनियरों के लिए महत्वपूर्ण हैं जो अक्ष गतिशील प्रदर्शन को डिजाइन या समस्या निवारण करते हैं।

कुंजी के साथ कॉपर शाफ्ट

प्रत्येक A06B-0227-B000 जहाज एक के साथएक मशीनीकृत कुंजी मार्ग के साथ सटीक ग्राउंड कॉपर शाफ्ट.यह युग्मन इंटरफ़ेस Fanuc मोटर पीढ़ियों के दशकों में मशीन टूल्स सर्वो मोटर्स के लिए डिफ़ॉल्ट रहा है और कारणों को पहली बार अपनाया गया था जब कॉपर शाफ्ट के रूप में आज भी प्रासंगिक हैं.

कॉपर ज्यामिति नाब स्थापना के दौरान एक स्वचालित स्व-केंद्रित प्रभाव पैदा करती है। चूंकि युग्मन नाब को शाफ्ट के अंत में खींचने वाले बोल्ट का उपयोग करके कॉपर शाफ्ट पर खींचा जाता है,नाब छेद और शाफ्ट के बीच शंकु संपर्क स्वचालित रूप से मोटर शाफ्ट अक्ष के लिए concentrically नाब संरेखित. कोई झिलमिलाहट नहीं, कोई प्रवाह माप नहीं, कोई पुनरावर्ती समायोजन नहीं। हब हर बार सही स्थिति में बैठता है।एक सीएनसी अक्ष पर जहां मोटर-से-स्क्रू संरेखण सीधे निम्नलिखित त्रुटि और सतह खत्म गुणवत्ता को प्रभावित करता है, यह दोहराए जाने योग्य युग्मन ज्यामिति एक सीधी शाफ्ट डिजाइन की तुलना में थोड़ा अधिक जटिल स्थापना प्रक्रिया के लायक है।

मिलान कुंजी मार्ग में कुंजी सकारात्मक यांत्रिक जुड़ाव के माध्यम से टॉर्क प्रसारित करती है। 8 एनएम स्टॉल टॉर्क पर,कुंजी अपनी भार क्षमता के भीतर आराम से है ️ कुंजी मार्ग नहीं है क्योंकि संरचनात्मक कारणों से 8 एनएम की आवश्यकता होती है, लेकिन क्योंकि कॉपर प्लस कुंजी का संयोजन रिवर्स लोड, कंपन,और थर्मल साइकिलिंग बिना फ्रिटिंग या प्रगतिशील ढीला होने के जोखिम के जो लंबे समय तक सेवा अंतराल पर विशुद्ध रूप से घर्षण-क्लैम्प्ड युग्मन को प्रभावित कर सकते हैं.

प्रतिस्थापन के प्रयोजनों के लिए, मशीन के ड्राइव तंत्र पर पहले से ही हब पहले से ही इस कॉपर ज्यामिति के लिए मेल खाता है। एक उचित गियर खींचने वाला के साथ इसे हटा दें,फ्रिटिंग या क्षति के लिए कॉपर सतहों का निरीक्षण करें, नए मोटर को फिट, विनिर्देश के अनुसार टॉर्क के साथ खींचने बोल्ट के साथ नाब को फिर से स्थापित करें। अक्ष युग्मन ज्यामिति पुनर्मूल्यांकन के बिना विफलता से पहले की स्थिति में लौटता है।

अल्फा i A1000 निरपेक्ष एन्कोडर हर सुबह कोई होमिंग नहीं

दअल्फा i A1000 पल्स कोडरFanuc αiS और αiF मोटर परिवारों में मानक पूर्ण एन्कोडर है और इसका परिचालन प्रभाव A06B-0227-B000 पर किसी भी अन्य A1000 से लैस मोटर के समान है:धुरी निर्देशांक किसी भी होमिंग आंदोलन के बिना, हर सीएनसी पावर-अप पर तुरंत जाना जाता है.

मल्टी-टर्न शाफ्ट की स्थिति Fanuc αi श्रृंखला सर्वो एम्पलीफायर में बैकअप बैटरी द्वारा पावर ऑफ के माध्यम से बरकरार रखी जाती है। जब सीएनसी एक शिफ्ट की शुरुआत में, एक ई-स्टॉप रिकवरी के बाद,रात भर बंद रहने के बाद ️ A1000 एन्कोडर से लैस प्रत्येक धुरी तुरंत अपनी स्थिति बताती है. मशीन स्वचालित मोड में प्रवेश करने के लिए तैयार है. कोई पर्यवेक्षित संदर्भ-वापसी पार, कोई अंकन के लिए अक्षों का इंतजार करने के लिए, स्टार्टअप पर कोई उत्पादन देरी.

एक उत्पादन सुविधा के लिए कई सीएनसी मशीनों को चला रहा है, जिनमें से प्रत्येक में कई अक्ष हैं,यह परिचालन विशेषता वास्तविक समय की बचत में तब्दील होती है जो हर शिफ्ट और हर कार्यदिवस में जमा होती है।. और मशीनों के लिए जो अलार्म या बिजली की घटना पर कार्यक्रम के मध्य में बंद कर देते हैं, निरपेक्ष एन्कोडर का मतलब है कि धुरी ठीक से बंद स्थिति से फिर से शुरू होती हैकिसी अक्ष से कोई स्क्रैप भाग नहीं जो वसूली के बाद यह नहीं जानता था कि यह कहां था.

A1000 प्रदान करता है1,000प्रति मोड़ 1000 धड़कनेंएक 10 मिमी पिच बॉल स्क्रू पर, प्रत्येक गिनती 10 नैनोमीटर के रैखिक विस्थापन के अनुरूप होती है, जिस पर Fanuc सीएनसी स्थिति लूप को बंद करता है।यह आयामी सटीकता और सतह खत्म गुणवत्ता है कि आधुनिक सीएनसी मशीनिंग केंद्रों को प्राप्त करने के लिए बनाया गया है के आधार पर क्या है.

बैटरी का रखरखाव:बैकअप बैटरी αiSV सर्वो एम्पलीफायर में है, मोटर में नहीं। जब Fanuc सीएनसी एक कम बैटरी अलार्म जारी करता है, तो इसे बदलें। एक पूरी तरह से समाप्त बैटरी मल्टी-टर्न काउंटर को रीसेट करती है,मशीन समन्वय प्रणाली को बहाल करने के लिए एक बार अक्ष पुनर्निर्देशित करने की आवश्यकता होती है, समय पर बैटरी रखरखाव के साथ रोकथाम योग्य.

कोई ब्रेक नहीं जब सर्वो लॉक सही उत्तर है

दB000 पदनामयह पुष्टि करता है कि इस मोटर में कोई विद्युत चुम्बकीय ब्रेक नहीं है। क्षैतिज अक्षों के भारी बहुमत पर और किसी भी अक्ष पर जहां गुरुत्वाकर्षण शाफ्ट रोटेशन दिशा के साथ कार्य नहीं करता है,यह सही और उचित विनिर्देश है.

αiSV एम्पलीफायर सक्रिय और सर्वो लूप बंद होने के साथ, A1000 एन्कोडर 1 पर स्थिति रिपोर्ट करता है,000प्रति मोड़, 000 गणना करता है जबकि एम्पलीफायर लगातार कमांड किए गए शाफ्ट कोण को सही करता है।गति के दौरान धुरी की स्थिति के रूप में एक ही सटीकता के साथ स्थिर धुरी की स्थिति को रखा जाता है क्षैतिज धुरी पर यह पकड़ विश्वसनीय, सटीक और अतिरिक्त हार्डवेयर की आवश्यकता नहीं है।

ब्रेक रहित विन्यास मोटर शरीर को समकक्ष ब्रेक वाले वेरिएंट की तुलना में हल्का और छोटा रखता है,ब्रेक आपूर्ति सर्किट और संबंधित रिले तर्क को समाप्त करके मशीन के विद्युत पैनल को सरल बनाता है, और ब्रेक डिस्क को एक पहनने के घटक के रूप में हटा देता है जो सेवा घंटों को जमा करता है।

जब एक धुरी गुरुत्वाकर्षण भार लेती है, तो ऊर्ध्वाधर पेन ड्राइव, झुकाव फ़ीड, झुकाव तालिकाएं, सर्वो लॉक अकेले सर्वो-ऑफ में अपर्याप्त है, और एक ब्रेक मोटर की आवश्यकता होती है।A06B-0227 श्रृंखला के भीतर,B300(टापर शाफ्ट, 24V स्प्रिंग ब्रेक, A1000 पूर्ण) ऊर्ध्वाधर अक्ष अनुप्रयोगों के लिए ब्रेक समकक्ष है। B000 सभी पुष्टि क्षैतिज अक्ष अनुप्रयोगों के लिए सही और आत्मविश्वास से निर्दिष्ट है.

A06B-0227 सीरीज़ः कॉन्फ़िगरेशन संदर्भ

A06B-0227 श्रृंखला के सभी वेरिएंट में αiF 8/3000 मोटर बॉडी साझा होती है, 1.6 kW, 3,000 आरपीएम, A1000 पूर्ण एन्कोडर। शाफ्ट प्रकार, ब्रेक और सीलिंग वेरिएंट को अलग करते हैं।

B000 कॉपर-प्लस-की, नो-ब्रेक, मानक IP65 बेसलाइन है, जो क्षैतिज मध्य अक्ष सीएनसी अनुप्रयोगों के लिए सबसे आम कॉन्फ़िगरेशन है।#0100 सील संस्करणउच्च शीतलता वाले वातावरण के लिए IP67 तक अपग्रेड करें। प्रतिस्थापन के आदेश देने से पहले हमेशा सटीक मूल मोटर विन्यास की पुष्टि करें।

एम्पलीफायर और सीएनसी सिस्टम संगतता

A06B-0227-B000 के साथ काम करता हैFanuc αi सीरीज़ के सर्वो एम्पलीफायर (αiSV)इस मोटर के वर्तमान वर्ग के लिए विशिष्ट ड्राइव कैबिनेट विन्यास के आधार पर αiSV 20 या αiSV 40 मॉड्यूल। संगत सीएनसी प्लेटफार्मों में शामिल हैंFanuc सीरीज़ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B और 32i.

मोटर मूल α (गैर-i) श्रृंखला एम्पलीफायरों के साथ संगत नहीं है, जो एक अलग सीरियल एन्कोडर प्रोटोकॉल का उपयोग करते हैं, या Fanuc β श्रृंखला ड्राइव के साथ।सीएनसी धुरी के मापदंडों αiF 8/3000 मोटर प्रकार विनिर्देश के अनुरूप पुष्टि करें, अधिकतम गति, और वर्तमान सीमा मशीन को उत्पादन में वापस लाने से पहले।

विशिष्ट अनुप्रयोग

मध्य प्रारूप सीएनसी मशीनिंग केंद्र प्राथमिक फ़ीड अक्ष।एक्स, वाई, और जेड टेबल, सेडल,और ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्रों पर धुरी सिर ड्राइव जहां 8 एनएम स्टाल टॉर्क एक मध्यम आकार की उत्पादन मशीन के संयुक्त अक्ष द्रव्यमान और काटने बल की मांग को संभालता है.

सीएनसी टर्निंग सेंटर कैरिज और क्रॉस स्लाइड ड्राइवZ-अक्ष कार और X-अक्ष क्रॉस-स्लाइड ड्राइव मध्यम सीएनसी टर्निंग केंद्रों पर जो विशिष्ट उत्पादन टर्निंग भार को संभालते हैं,जहां αiF 8/3000 मशीन के वर्कपीस रेंज भर में उत्पादक फ़ीड दरों के लिए टोक़ और गति प्रदान करता है.

बहु-अक्षीय मशीनिंग केंद्र ️ द्वितीयक अक्षीय ड्राइव।बहु-अक्षीय मशीनिंग केंद्रों पर बी-अक्ष के घूर्णी ड्राइव, सहायक रैखिक अक्ष और माध्यमिक पोजिशनिंग तंत्र जहां 8 एनएम टॉर्क वर्ग माध्यमिक अक्ष भार बजट से सही ढंग से मेल खाता है।

Fanuc नियंत्रित स्वचालन और हैंडलिंग उपकरण।प्राथमिक पोजिशनिंग ड्राइव Fanuc नियंत्रित स्वचालन प्लेटफार्मों पर, भाग स्थानांतरण प्रणाली,और एकीकृत मशीनिंग सेल जहां αiSV/αiF 8/3000 संयोजन पूर्ण स्थिति प्रतिधारण के साथ विश्वसनीय बंद-लूप सर्वो प्रदर्शन प्रदान करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या इस भाग संख्या के लिए "जीई फैनूक" और "फैनूक" लेबल वाली मोटर के बीच कोई अंतर है?

कोई कार्यात्मक अंतर नहीं। जीई Fanuc वाणिज्यिक संयुक्त उद्यम का नाम था जिसके तहत Fanuc उत्पादों को एक अवधि के लिए उत्तरी अमेरिकी बाजारों में बेचा गया था।मोटर्स का निर्माण Fanuc द्वारा एक ही विनिर्देशों के अनुसार किया जाता है, चाहे नाम प्लेट पर कौन सा ब्रांड नाम दिखाई देएक जीई फैनूक A06B-0227-B000 और एक फैनूक A06B-0227-B000 एक ही मोटर हैं, एक ही एम्पलीफायरों के साथ संगत हैं, और एक दूसरे के लिए प्रतिस्थापन के रूप में विनिमेय हैं।

प्रश्न 2: क्या इस मोटर को प्रत्येक सीएनसी पावर चक्र के बाद होमिंग की आवश्यकता होती है?

नहीं।अल्फा i A1000 एक सीरियल पूर्ण एन्कोडर हैFanuc αiSV सर्वो एम्पलीफायर में बैकअप बैटरी द्वारा पावर ऑफ के माध्यम से मल्टी-टर्न पोजीशन को बरकरार रखा जाता है।अक्ष समन्वय किसी भी संदर्भ-वापसी आंदोलन के बिना तुरंत उपलब्ध है. एकमात्र अपवाद यह है कि यदि बैकअप बैटरी पूरी तरह से समाप्त हो जाती है, जो मल्टी-टर्न काउंटर को रीसेट करती है। इससे बचने के लिए सीएनसी कम बैटरी अलार्म जारी करता है तो बैटरी को तुरंत बदलें।

Q3: बेस B000 के स्थान पर IP67 सील संस्करण (#0100) कब निर्दिष्ट किया जाना चाहिए?

आधारA06B-0227-B000 IP65 हैनिर्देशित जल जेट के खिलाफ सुरक्षा।#0100 वैरिएंट को IP67 तक उन्नत किया जाता हैअस्थायी विसर्जन के खिलाफ सुरक्षाः जब मोटर को सीधे शीतल द्रव जलप्रवाह, उच्च दबाव शीतल द्रव छिड़काव के संपर्क में एक स्थिति में स्थापित किया जाता है, तो IP67 संस्करण निर्दिष्ट करें,या मोटर माउंटिंग क्षेत्र में शीतल द्रव जमासीधे काटने वाले क्षेत्र से दूर एक मानक संरक्षित पैनल स्थान पर लगाए गए मोटर्स के लिए, IP65 पर्याप्त है।

प्रश्न 4: A06B-0227-B000 के लिए किस एम्पलीफायर मॉड्यूल की आवश्यकता है और कौन सी सीएनसी प्रणाली इसका समर्थन करती है?

मोटर के लिए एकFanuc αi सीरीज सर्वो एम्पलीफायर (αiSV)✓ विशिष्ट αiSV धारा का नामकरण मशीन के ड्राइव कैबिनेट दस्तावेज से 8 एनएम / 8 के रूप में पुष्टि की जानी चाहिए।इस मोटर का एक स्टॉल करंट इसे αiSV उत्पाद लाइन के मध्य श्रेणी में रखता हैसंगत सीएनसी प्लेटफार्मों में शामिल हैंFanuc सीरीज़ 0i-D, 0i-F, 16i, 18i, 21i, 30i और 31iमोटर मूल α-सीरीज (गैर-i) एसवीयू एम्पलीफायरों के साथ संगत नहीं है, जो एक अलग एन्कोडर इंटरफ़ेस प्रोटोकॉल का उपयोग करते हैं।

Q5: क्या B000 (बंद, कॉनर शाफ्ट के बिना) एक ही मशीन पर B300 (24V ब्रेक, कॉनर शाफ्ट) को बदल सकता है?

ऊर्ध्वाधर धुरी पर या किसी ऐसी धुरी पर जहां गुरुत्वाकर्षण धुरी की घूर्णन दिशा के साथ कार्य करता है, सुरक्षित नहीं है। The B300 carries a spring-applied brake providing mechanical holding at servo-off — a safety function required when the axis mass would otherwise descend under gravity when the amplifier is de-energisedB000 में ऐसा कोई तंत्र नहीं है और स्थिति को बनाए रखने के लिए सर्वो लॉक पर निर्भर करता है, जो एम्पलीफायर निष्क्रिय होने पर गायब हो जाता है।पुष्टि क्षैतिज धुरीजहां मूल मोटर एक B300 था और ब्रेक वास्तव में कभी भी सुरक्षा के लिए आवश्यक नहीं था,एक B000 प्रतिस्थापन के लिए इंजीनियरिंग मामला मौजूद है ️ लेकिन इस निर्धारण के लिए मशीन की अक्ष भार स्थितियों की औपचारिक समीक्षा की आवश्यकता होती हैयदि संदेह हो तो ब्रेक वैरिएंट का प्रयोग करें।
