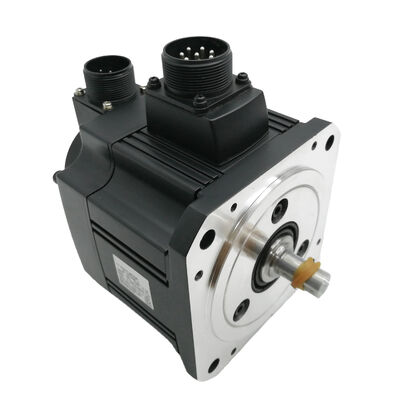

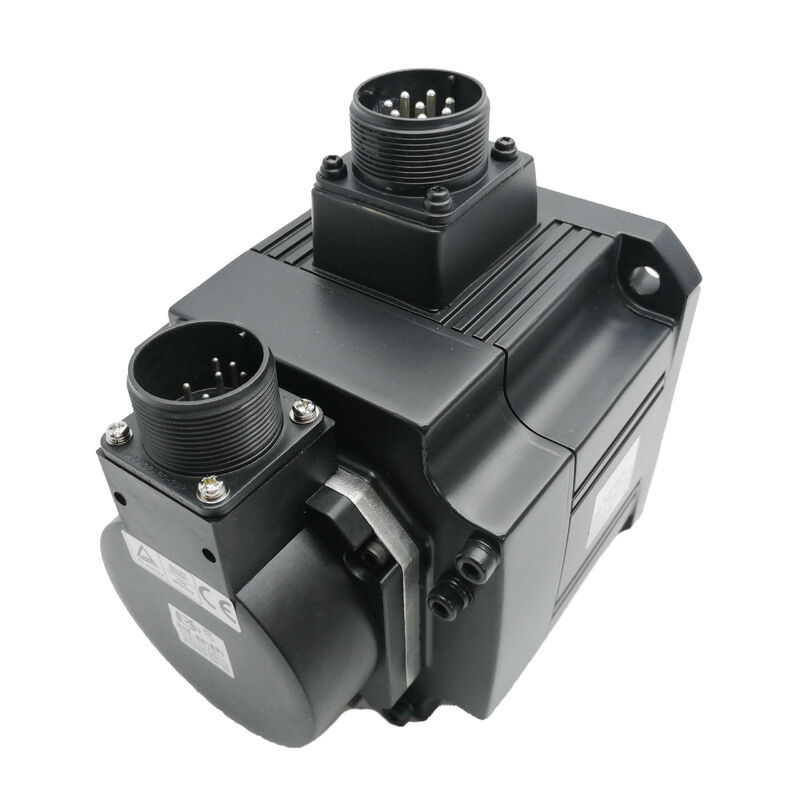

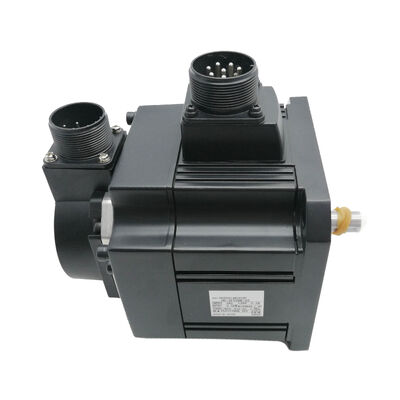

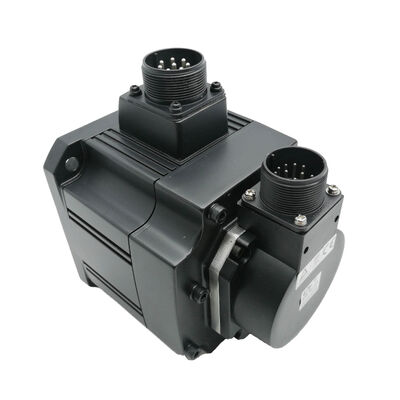

मित्सुबिशी HC-SF52BK-S2 800W मध्यम-जड़त्व एसी सर्वो मोटर
मित्सुबिशी HC-SF52BK-S2 एक 800W मध्यम-जड़त्व ब्रशलेस एसी सर्वो मोटर है जिसे 480V एसी औद्योगिक बिजली वातावरण के लिए डिज़ाइन किया गया है। इस मोटर में एक फैक्ट्री-एकीकृत होल्डिंग ब्रेक है, जो इसे वर्टिकल एक्सिस ड्राइव और उन अनुप्रयोगों के लिए आदर्श बनाता है जिन्हें डी-एनर्जाइज्ड होने पर यांत्रिक स्थिति बनाए रखने की आवश्यकता होती है।
महत्वपूर्ण सूचना: इस मोटर को निर्माता द्वारा बंद कर दिया गया है। जबकि नए पुराने स्टॉक और पुनर्निर्मित इकाइयां औद्योगिक वितरकों के माध्यम से उपलब्ध हैं, लीड टाइम वर्तमान-उत्पादन भागों की तुलना में कम अनुमानित हैं।
मुख्य विनिर्देश
| मॉडल संख्या |
HC-SF52BK-S2 |
| रेटेड आउटपुट |
800W |
| रेटेड गति |
2000 आरपीएम |
| आपूर्ति वोल्टेज |
480V एसी |
| मोटर प्रकार |
ब्रशलेस एसी सर्वो |
| श्रृंखला |
HC-SF (मध्यम जड़त्व) |
| एकीकृत ब्रेक |
हाँ (BK) |
| जड़त्व वर्ग |
मध्यम |
| फीडबैक सिस्टम |
इंक्रीमेंटल एनकोडर |
| ड्राइव संगतता |
MR-J2S श्रृंखला (MELSERVO) |
| कूलिंग विधि |
स्व-ठंडा (प्राकृतिक संवहन) |
| माउंट प्रकार |
फ्लैंज माउंट |
| स्थिति |
निर्माता द्वारा बंद |
मोटर विशेषताएँ और अनुप्रयोग
मध्यम जड़त्व डिजाइन लाभ
HC-SF श्रृंखला मध्यम-जड़त्व मोटरें मध्यम से पर्याप्त लोड जड़त्व वाली एक्सिस पर स्थिर, नियंत्रणीय गति प्रदान करती हैं। यह डिज़ाइन भारी संचालित भार के लिए अनुकूल जड़त्व अनुपात प्रदान करता है, जिसके परिणामस्वरूप लोड के तहत फर्म स्थिति होल्डिंग और ऑपरेटिंग गति सीमा में अनुमानित प्रतिक्रिया होती है।
होल्डिंग ब्रेक कार्यक्षमता
एकीकृत होल्डिंग ब्रेक मोटर पावर हटा दिए जाने पर स्वचालित रूप से जुड़ जाता है, गुरुत्वाकर्षण या स्थिर भार के विरुद्ध एक्सिस को स्थिर रखने के लिए मोटर शाफ्ट को क्लैंप करता है। यह सुरक्षा-महत्वपूर्ण सुविधा ऊर्ध्वाधर एक्सिस और भारित मशीन घटकों पर अनियंत्रित गति को रोकती है।
ब्रेक पावर आवश्यकताएँ: होल्डिंग ब्रेक को एक अलग 24V डीसी आपूर्ति की आवश्यकता होती है, जिसे सीएनसी नियंत्रक या पीएलसी रिले आउटपुट के माध्यम से मशीन के अनुक्रम तर्क द्वारा नियंत्रित किया जाता है।
महत्वपूर्ण स्थापना जांच
- ब्रेक रिलीज सत्यापन: एनर्जाइज्ड होने पर सामान्य सर्वो टॉर्क के साथ एक्सिस स्वतंत्र रूप से चलता है इसकी पुष्टि करें
- ब्रेक होल्ड सत्यापन: डी-एनर्जाइज्ड होने पर बिना सर्वो टॉर्क के एक्सिस स्थिर रहता है इसकी पुष्टि करें
विशिष्ट अनुप्रयोग
- सीएनसी मशीनिंग सेंटर जेड-एक्सिस स्पिंडल हेड ड्राइव
- सीएनसी खराद मुख्य फीड और क्रॉस-स्लाइड एक्सिस पोजिशनिंग
- रोटरी टेबल और इंडेक्सिंग हेड ड्राइव एक्सिस
- औद्योगिक रोबोट संयुक्त एक्चुएटर्स जिन्हें ब्रेक-हेल्ड पार्क की आवश्यकता होती है
- गैन्ट्री लोडर वर्टिकल एक्सिस पोजिशनिंग
- ट्रांसफर लाइन पैलेट और फिक्स्चर पोजिशनिंग
ड्राइव संगतता और सिस्टम एकीकरण
HC-SF52BK-S2 मित्सुबिशी MR-J2S श्रृंखला सर्वो एम्पलीफायरों के लिए डिज़ाइन किया गया है, जिसमें MR-J2S-80A 800W जोड़ी के लिए विशिष्ट है। पैरामीटर प्रबंधन बैकअप, समायोजन और निदान के लिए मित्सुबिशी के MR कॉन्फ़िगरर सॉफ़्टवेयर के माध्यम से संभाला जाता है।
संगतता नोट: HC-SF श्रृंखला एनकोडर इंटरफ़ेस MR-J2S एम्पलीफायरों से मेल खाता है। वर्तमान MR-J4 या MR-JE एम्पलीफायरों के साथ प्रत्यक्ष संगतता की गारंटी नहीं है।
बंद मोटर के लिए सोर्सिंग मार्गदर्शन
- ब्रेक और कनेक्टर संगतता के लिए पूर्ण भाग संख्या HC-SF52BK-S2 सत्यापित करें
- अनिश्चितता को कम करने के लिए नए पुराने स्टॉक पर विचार करें या योग्य पुनर्निर्मित इकाइयों पर विचार करें
- मोटर स्वैप के दौरान पुराने केबल असेंबली का निरीक्षण करें और संभावित रूप से बदलें
- उत्पादन-महत्वपूर्ण उपकरणों के लिए ऑन-साइट स्पेयर बनाए रखें
अक्सर पूछे जाने वाले प्रश्न
मित्सुबिशी HC-SF52BK-S2 के साथ कौन सा सर्वो एम्पलीफायर संगत है?
HC-SF52BK-S2 मित्सुबिशी MR-J2S श्रृंखला सर्वो एम्पलीफायरों के लिए डिज़ाइन किया गया है, आमतौर पर 800W अनुप्रयोगों के लिए MR-J2S-80A। मशीन विद्युत प्रलेखन के विरुद्ध पुष्टि करें।
क्या होल्डिंग ब्रेक आवश्यक है, और क्या गैर-ब्रेक वेरिएंट को प्रतिस्थापित किया जा सकता है?
वर्टिकल एक्सिस और सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए ब्रेक आवश्यक है। गैर-ब्रेक वेरिएंट को सुरक्षित रूप से प्रतिस्थापित नहीं किया जा सकता है जहां डी-एनर्जाइज्ड होने पर स्थिति होल्डिंग आवश्यक है।
480V रेटिंग का स्थापना के लिए क्या मतलब है?
480V एसी रेटिंग मानक उत्तरी अमेरिकी तीन-चरण औद्योगिक आपूर्ति के साथ संगतता को इंगित करती है, जिससे 480V सुविधाओं में स्टेप-डाउन ट्रांसफार्मर की आवश्यकता समाप्त हो जाती है।
मोटर प्रतिस्थापन के बाद क्या कदम उठाए जाने चाहिए?
हटाने से पहले MR-J2S एम्पलीफायर पैरामीटर का बैकअप लें, स्थापना के बाद पुनर्स्थापित करें, एक्सिस आंदोलन और दिशा सत्यापित करें, और स्वचालित संचालन को सक्षम करने से पहले महत्वपूर्ण रूप से ब्रेक होल्ड फ़ंक्शन का परीक्षण करें।
