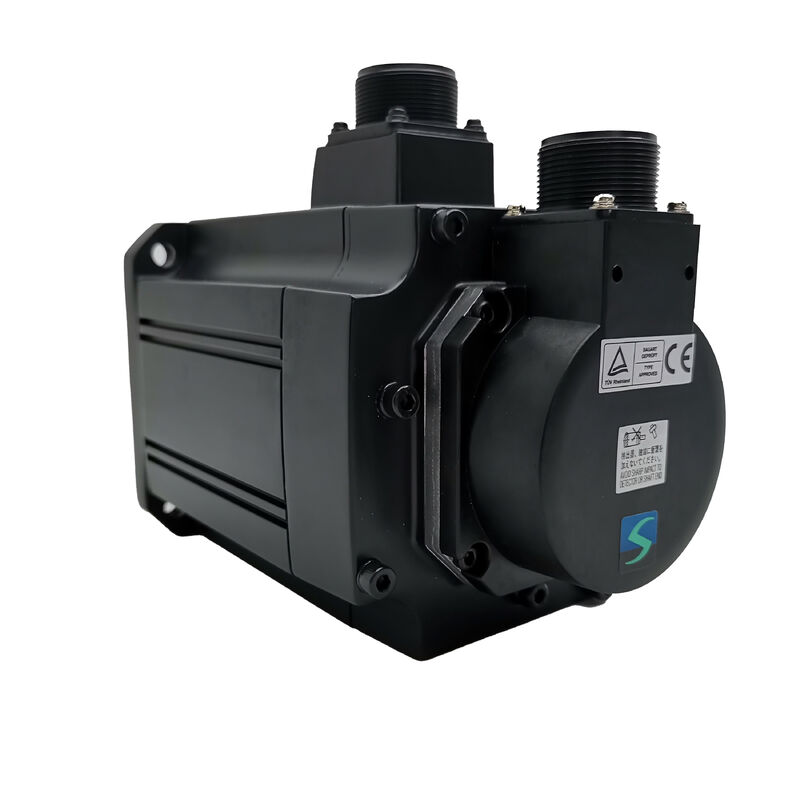

मित्सुबिशी एचसी-एसएफ52K एसी सर्वो मोटर एचसी-एसएफ श्रृंखला 500W कुंजी शाफ्ट मोटर

एक मोटर जो मशीन फ्लोर पर अपना स्थान अर्जित करती है

दमित्सुबिशी HC-SF52Kयह एक ऐसी श्रेणी में आता है जिसे मशीन निर्माता और रखरखाव इंजीनियर दोनों ही सराहते हैं ️ कठिन अक्ष विन्यासों में फिट होने के लिए पर्याप्त कॉम्पैक्ट, वास्तविक कार्यभारों को संभालने के लिए पर्याप्त शक्तिशाली,और सिरदर्द के बिना मौजूदा MELSERVO प्रणालियों में एकीकृत करने के लिए पर्याप्त सरल. यह Mitsubishi का हिस्सा हैएचसी-एसएफ श्रृंखला, एक लाइन मध्यम गतिहीनता, मध्यम क्षमता वाले अनुप्रयोगों के आसपास डिज़ाइन की गई है जहां गति सीमा में स्थिरता उतना ही महत्वपूर्ण है जितना कि चरम प्रदर्शन।

इसके मूल में, यह एक0.5 kW (500 W) AC ब्रशलेस सर्वो मोटरतीन चरण के संचालन के लिए निर्मित126V AC, एक पर मोड़नामित गति 2,000 आरपीएम. इस इकाई पर लगाया एन्कोडर प्रदान करता है16प्रति मोड़ 384 धड़कनें, servo प्रणाली को सुचारू, सटीक स्थिति के लिए आवश्यक रिज़ॉल्यूशन देता है। मॉडल पदनाम में "के" आपको बताता है कि शाफ्ट एक हैφ14 मिमी पर कुंजीदार बेलनाकार प्रकारएक विन्यास जो गोलाकार स्क्रू, गियरबॉक्स और किसी भी संचालित घटक के लिए प्रत्यक्ष युग्मन के लिए उपयुक्त है जहां केवल क्लैंपिंग बल पर भरोसा करने के बजाय सकारात्मक यांत्रिक लॉक को प्राथमिकता दी जाती है।

तकनीकी विनिर्देश

एचसी-एसएफ सीरीज का उद्देश्य क्या है?

मित्सुबिशी ने एचसी-एसएफ लाइन को मध्यम गतिशीलता की विशेषताओं के साथ बनाया है, जो इसे उच्च चक्र में उपयोग किए जाने वाले चुस्त कम गतिशीलता वाले मोटर्स के बीच एक उपयोगी मध्यभूमि में रखता है।छोटे स्ट्रोक अनुप्रयोगों और भारी उच्च गतिहीनता मोटर्स के लिए उपयुक्तयह संतुलन HC-SF52K को निम्न के लिए उपयुक्त बनाता हैः

• सीएनसी मशीनिंग केंद्रविशेष रूप से फ़ीड एक्सिस ड्राइव जो चर काटने के भार के तहत चिकनी गति की आवश्यकता है
• रोबोटिक हथियार और स्वचालित हैंडलिंग सिस्टमजहां टोक़ घनत्व और कॉम्पैक्ट आकार का संयोजन समग्र हाथ ज्यामिति को प्रबंधनीय रखता है
• एक्स-वाई पोजिशनिंग टेबलजहाँ द्विदिशात्मक सटीकता और दोहराने की क्षमता 2,000 आरपीएम पर आउटपुट की गुणवत्ता को परिभाषित करती है
• ट्रांसमिशन मशीनरी और ट्रांसमिशन सिस्टमऐसे अनुप्रयोग जहां स्थिर, पूर्वानुमानित टोक़ वितरण चरम त्वरण से अधिक महत्वपूर्ण है

मोटर कीIP65 रेटिंगgives it meaningful protection against dust ingress and low-pressure water jets — useful for installations in machine enclosures where coolant mist is a routine environmental factor rather than an edge case.

ड्राइव संगतता और सिस्टम एकीकरण

HC-SF52K के साथ युग्मित करने के लिए डिज़ाइन किया गया हैमित्सुबिशी एमआर-जे2 और एमआर-एच श्रृंखला के सर्वो ड्राइव. ये एम्पलीफायर स्थिति, गति, और टोक़ नियंत्रण लूप को संभालते हैं, मोटर के एन्कोडर के साथ लूप को बंद करने के लिए प्रतिक्रिया संकेत प्रदान करते हैं। संयोजन अच्छी तरह से प्रलेखित है,और एचसी-एसएफ श्रृंखला के लिए मापदंडों मित्सुबिशी के सर्वो विन्यास सॉफ्टवेयर में मूल रूप से समर्थित हैं.

यदि आप पहले से ही MR-J2 या MR-H एम्पलीफायर चलाने वाली मशीन पर एक मौजूदा मोटर को बदल रहे हैं,HC-SF52K स्लॉट को उस पारिस्थितिकी तंत्र में एम्पलीफायर परिवर्तन या व्यापक पैरामीटर ट्यूनिंग की आवश्यकता के बिना स्थापित किया जा सकता है, यह मानते हुए कि शाफ्ट कॉन्फ़िगरेशन और माउंटिंग फ्लैंज मूल स्थापना से मेल खाते हैं.

एक बात ध्यान देने योग्य हैः एचसी-एसएफ श्रृंखला एचसी-एसएफएस श्रृंखला से पुरानी है। दोनों समान आउटपुट रेटिंग और फ्लैंज आयाम साझा करते हैं,लेकिन वे एन्कोडर संगतता और ड्राइव पैरामीटर सेटिंग्स की पुष्टि के बिना विनिमेय नहीं हैं. पहले क्रॉस-चेकिंग के बिना प्रत्यक्ष स्वैप का अनुमान न लगाएं.

शाफ्ट विन्यास पर

कुंजी शाफ्ट इस संस्करण का परिभाषित हार्डवेयर विवरण है। शाफ्ट में एक कुंजी काटना युग्मन या हब में एक संबंधित स्लॉट को संलग्न करता है,एक सकारात्मक इंटरलॉक बनाना जो घर्षण के बजाय यांत्रिक रूप से टॉर्क प्रसारित करता हैगतिशील या उलट लोड के तहत, फ़ीड अक्ष और रोबोटिक अनुप्रयोगों में आम है, यह माइक्रो-स्लिप को समाप्त करता है जो केवल घर्षण युग्मन में समय के साथ स्थिति सटीकता को कम कर सकता है।φ14 मिमी व्यास एक मानक आकार है कि अच्छी तरह से युग्मन निर्माताओं द्वारा समर्थित है, जिससे इंस्टॉलेशन हार्डवेयर को सोर्स करना आसान हो जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-SF52K किस सर्वो ड्राइव के साथ काम करता है?

एः यह मोटर के साथ उपयोग के लिए डिज़ाइन किया गया हैमित्सुबिशी MR-J2 और MR-H श्रृंखलासर्वो एम्पलीफायर. यह एक इंटरफ़ेस एडाप्टर के बिना नए MR-J3 या MR-J4 ड्राइव के साथ सीधे संगत नहीं है, क्योंकि एन्कोडर सिग्नल प्रकार पीढ़ी के बीच भिन्न होता है.

Q2: क्या HC-SF52K में एक अंतर्निहित विद्युत चुम्बकीय ब्रेक है?

एः नहीं. इस संस्करण में ब्रेक शामिल नहीं है. यदि आपके आवेदन में पावर-ऑफ स्थिति को पकड़ने की आवश्यकता होती है, जैसे कि एक ऊर्ध्वाधर धुरी, तो आपको ब्रेक से लैस संस्करण का चयन करना होगा,जो मॉडल प्रत्यय में "बी" पदनाम धारण करता है (e).g., HC-SF52BK) ।

Q3: HC-SF52K और HC-SFS52K में क्या अंतर है?

उत्तर: दोनों 0.5 kW मोटर्स हैं जिनमें समान टोक़ रेटिंग है, लेकिन वे MELSERVO लाइनअप की विभिन्न पीढ़ियों से संबंधित हैं। HC-SF श्रृंखला 14 बिट एन्कोडर का उपयोग करके MR-J2 / MR-H ड्राइव के साथ जोड़ी है;एचसी-एसएफएस सीरीज एक 17 बिट पूर्ण एन्कोडर के साथ नई जे2एस पीढ़ी से है (131वे समान फ्लैंज आयाम साझा करते हैं लेकिन पैरामीटर परिवर्तन के बिना एक दूसरे के साथ ड्राइव संगत नहीं हैं।

Q4: दैनिक उपयोग के लिए IP65 संरक्षण का क्या अर्थ है?

A: IP65 का अर्थ है कि मोटर पूरी तरह से धूल और किसी भी दिशा से पानी के जेट के खिलाफ कम दबाव में संरक्षित है।यह अच्छी तरह से सीएनसी मशीन के अंदर उपयोग के लिए उपयुक्त है जहां शीतलक छिड़काव और धुंध आम हैं, हालांकि इसे डुबोया नहीं जाना चाहिए।

प्रश्न 5: यदि एन्कोडर विफल हो जाता है तो क्या इस मोटर की मरम्मत की जा सकती है?

एः हाँ. एनकोडर प्रतिस्थापन एचसी-एसएफ श्रृंखला पर सबसे आम सेवा वस्तुओं में से एक है। योग्य सर्वो मरम्मत कार्यशालाएं एनकोडर असेंबली को बदल सकती हैं और मोटर को फिर से कैलिब्रेट कर सकती हैं।मरम्मत आम तौर पर पूर्ण प्रतिस्थापन की तुलना में लागत प्रभावी है, विशेष रूप से जब घुमाव और यांत्रिक घटक अन्य मामलों में अच्छी स्थिति में हैं।

मित्सुबिशी एचसी-एसएफ52के एक विरासत सर्वो मोटर है। आदेश देने से पहले अपनी मशीन के मूल विनिर्देशों के साथ ड्राइव संगतता, शाफ्ट विन्यास और फ्लैंज आयामों की पुष्टि करें।
