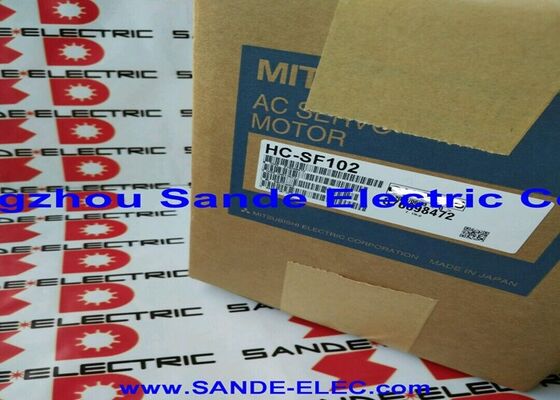

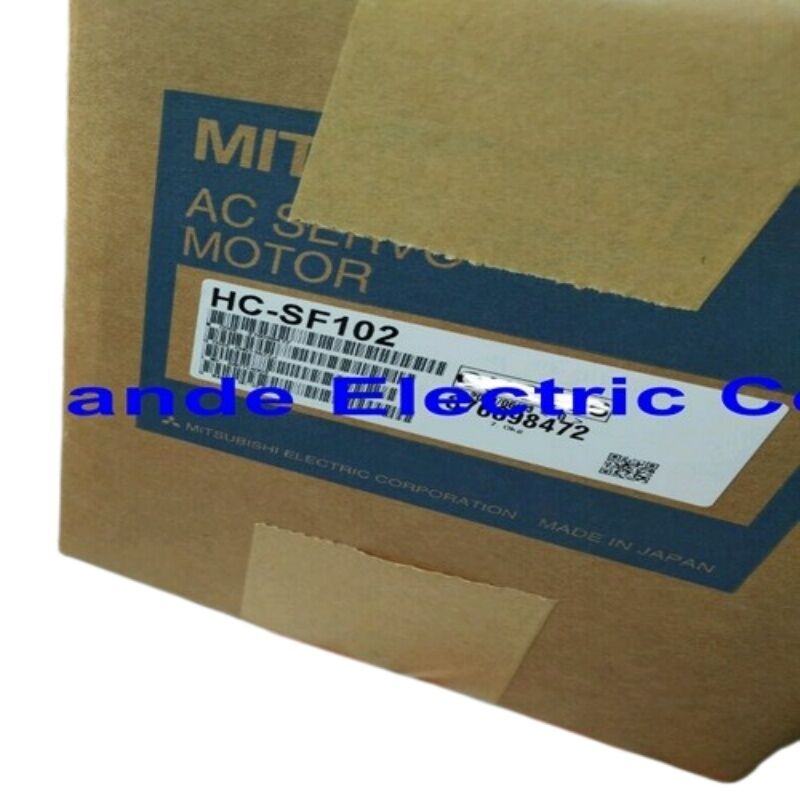

मित्सुबिशी HC-SF102 AC सर्वो मोटर
एक 1 किलोवाट मोटर जिसने विभिन्न औद्योगिक अनुप्रयोगों में सीएनसी मशीनों में दशकों के विश्वसनीय प्रदर्शन के माध्यम से अपनी प्रतिष्ठा अर्जित की है।
उत्पाद अवलोकन
मित्सुबिशी HC-SF102 HC-SF श्रृंखला से 1.0 किलोवाट (1,000W) एसी ब्रशलेस सर्वो मोटर है, जिसे मध्यम-जड़ता अनुप्रयोगों के लिए डिज़ाइन किया गया है। 2,000 आरपीएम पर लगभग 4.78 एनएम के रेटेड टॉर्क के साथ संचालित, इस मोटर में 123V और 6A रेटेड करंट पर तीन-चरण एसी आपूर्ति है।
मुख्य विशेषताएं
- φ24 मिमी पर चिकना सीधा बेलनाकार शाफ्ट
- 110 मिमी सेंटरिंग व्यास 130 * 130 मिमी फ्लैंज के साथ
- प्राकृतिक संवहन शीतलन (अनवेंटिलेटेड)
- बाहरी OSA17-20 एन्कोडर सिस्टम (अलग से बेचा गया)
- MR-J2 श्रृंखला सर्वो एम्पलीफायरों के साथ संगत
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| रेटेड आउटपुट |
1.0 किलोवाट (1,000W) |
| रेटेड गति |
2,000 आरपीएम |
| रेटेड टॉर्क |
~4.78 एनएम |
| रेटेड करंट |
6 ए |
| अधिकतम करंट |
18 ए |
| आपूर्ति वोल्टेज |
3-चरण एसी 123V |
| शाफ्ट प्रकार |
चिकना सीधा शाफ्ट, φ24 मिमी |
| सेंटरिंग व्यास |
φ110 मिमी |
| फ्लैंज आकार |
130 * 130 मिमी |
| एन्कोडर |
बाहरी OSA17-20 (अलग से बेचा गया) |
| विद्युत चुम्बकीय ब्रेक |
शामिल नहीं |
| शीतलन विधि |
प्राकृतिक संवहन (अनवेंटिलेटेड) |
| मोटर श्रृंखला |
HC-SF (मध्यम जड़ता, मध्यम क्षमता) |
| संगत ड्राइव |
MR-J2 श्रृंखला |
| परिवेश ऑपरेटिंग तापमान |
0 से +40°C |
बाहरी एन्कोडर आर्किटेक्चर
HC-SF102 एक रियर सहायक शाफ्ट का उपयोग करता है जिसे OSA17-20 एन्कोडर इकाई को एक अलग, फील्ड-फिटेड घटक के रूप में स्वीकार करने के लिए डिज़ाइन किया गया है। यह मॉड्यूलर डिज़ाइन रखरखाव के दौरान डाउनटाइम को कम करते हुए मोटर या एन्कोडर में से किसी एक को स्वतंत्र रूप से बदलने की अनुमति देता है।
विशिष्ट अनुप्रयोग
विभिन्न औद्योगिक अनुप्रयोगों सहित के लिए अच्छी तरह से अनुकूल:
- ऊर्ध्वाधर मशीनिंग केंद्रों पर एक्स, वाई, और जेड फीड अक्ष
- क्षैतिज मशीनिंग केंद्र फीड अक्ष
- रोटरी टेबल ड्राइव
- स्वचालित सामग्री हैंडलिंग सिस्टम
ड्राइव संगतता
HC-SF102 विशेष रूप से MR-J2 श्रृंखला सर्वो एम्पलीफायरों के लिए डिज़ाइन किया गया है। OSA17-20 एन्कोडर एनालॉग एन्कोडर सिग्नल आर्किटेक्चर का उपयोग करके संचार करता है और नए MR-J2S, MR-J3, या MR-J4 एम्पलीफायरों के साथ संगत नहीं है जो डिजिटल सीरियल एन्कोडर प्रोटोकॉल का उपयोग करते हैं।
अक्सर पूछे जाने वाले प्रश्न
क्या HC-SF102 OSA17-20 एन्कोडर के साथ आता है?
मानक समावेश के रूप में नहीं - एन्कोडर एक अलग घटक है। प्रतिस्थापन का आदेश देते समय हमेशा पुष्टि करें कि OSA17-20 मापने की प्रणाली शामिल है या इसे स्वतंत्र रूप से प्राप्त करने की आवश्यकता है।
HC-SF102 और HC-SFS102 के बीच क्या अंतर है?
दोनों 1 किलोवाट, 2,000 आरपीएम मोटर हैं, लेकिन वे विभिन्न ड्राइव पीढ़ियों से संबंधित हैं। HC-SF102 MR-J2 एम्पलीफायरों के लिए एक बाहरी OSA17-20 एनालॉग एन्कोडर का उपयोग करता है, जबकि HC-SFS102 में MR-J2S एम्पलीफायरों के लिए एक अंतर्निहित 17-बिट पूर्ण एन्कोडर है।
क्या HC-SF102 का कीड शाफ्ट संस्करण है?
हाँ। HC-SF102K आउटपुट शाफ्ट पर एक कीवे के साथ मोटर कॉन्फ़िगरेशन को टॉर्क ट्रांसमिशन के साथ सकारात्मक यांत्रिक इंटरलॉक के लिए जोड़ता है।
क्या HC-SF102 का उपयोग ऊर्ध्वाधर अक्ष पर किया जा सकता है?
ब्रेक के बिना, मोटर डी-एनर्जाइज होने पर अक्ष की स्थिति को नहीं पकड़ सकती है। ऊर्ध्वाधर अक्षों के लिए, HC-SF102B (ब्रेक-युक्त संस्करण) सही विकल्प है।
HC-SF102 के साथ सबसे आम सेवा मुद्दे क्या हैं?
दोनों सिरों पर बेयरिंग की विफलता और बाहरी OSA17-20 एन्कोडर मुद्दे सबसे अधिक बार रिपोर्ट की जाने वाली यांत्रिक और विद्युत खराबी हैं। सक्रिय सेवा से मोटरों पर पावर कनेक्टर क्षति भी आम है।
मित्सुबिशी HC-SF102 एक विरासत सर्वो मोटर है। ऑर्डर करने से पहले अपनी मशीन के मूल विनिर्देशों के मुकाबले एन्कोडर उपलब्धता, ड्राइव संगतता और शाफ्ट कॉन्फ़िगरेशन की पुष्टि करें।
