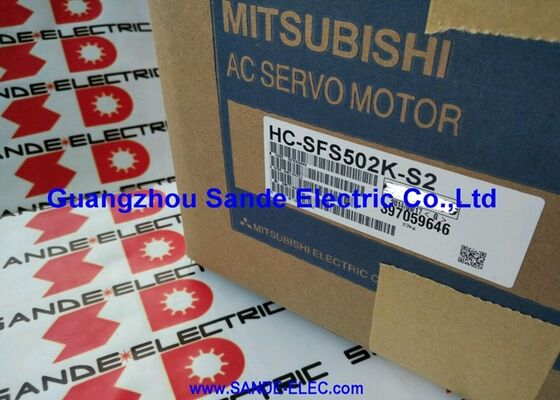

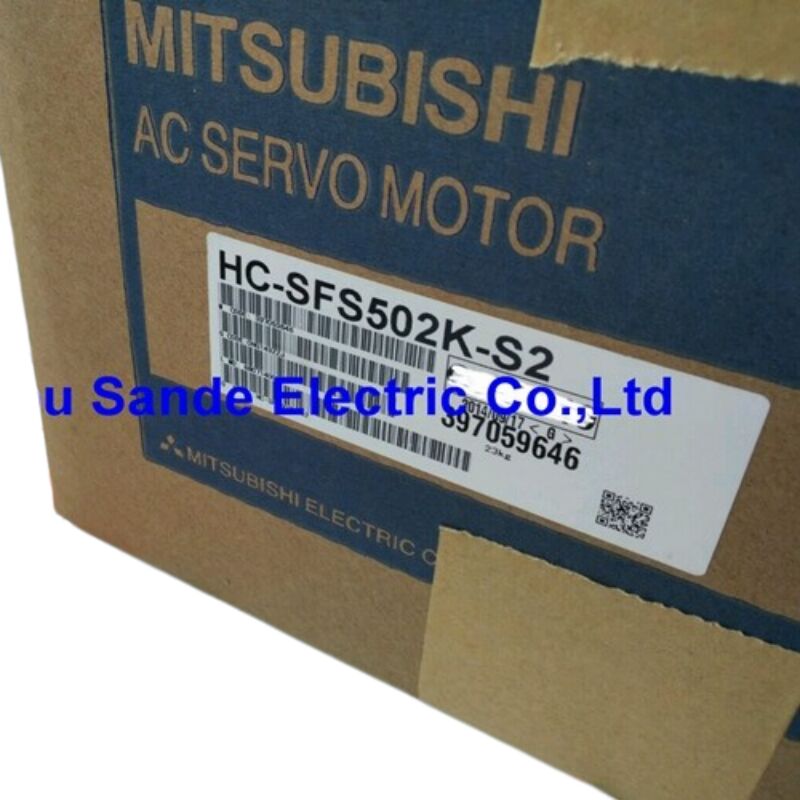

मित्सुबिशी HC-SFS502K-S2 AC सर्वो मोटर
5kW उच्च-क्षमता वाली कीड शाफ्ट सर्वो मोटर, जो महत्वपूर्ण शक्ति और सटीकता की मांग करने वाले औद्योगिक अनुप्रयोगों के लिए है।
भारी-भरकम अनुप्रयोगों के लिए शक्तिशाली प्रदर्शन
मित्सुबिशी HC-SFS502K-S2 उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ मानक सर्वो मोटर्स में पर्याप्त शक्ति नहीं होती है। MELSERVO J2S श्रृंखला की यह 5 kW (5,000W) AC ब्रशलेस रोटरी सर्वो मोटर, मध्यम-जड़ता, मध्यम-क्षमता वाले अक्ष अनुप्रयोगों के लिए असाधारण प्रदर्शन प्रदान करती है, जिन्हें निरंतर उच्च टॉर्क और सटीक स्थिति निर्धारण की आवश्यकता होती है।
मुख्य विशेषताएं
- 5 kW रेटेड आउटपुट, 23.9 Nm निरंतर टॉर्क के साथ
- 71.7 Nm की पीक टॉर्क क्षमता, जो मांग वाले अनुप्रयोगों के लिए है
- 2,000 RPM रेटेड और अधिकतम गति
- 17-बिट एब्सोल्यूट एनकोडर (131,072 ppr रिज़ॉल्यूशन)
- सुरक्षित टॉर्क ट्रांसमिशन के लिए कीड आउटपुट शाफ्ट
- धूल और पानी के जेट प्रतिरोध के लिए IP65 सुरक्षा रेटिंग
- बढ़ी हुई सुरक्षा के लिए एकीकृत ऑयल सील
- 200V AC क्लास, 3-फेज सप्लाई, 26A रेटेड करंट के साथ
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| रेटेड आउटपुट |
5,000W (5.0 kW) |
| रेटेड गति |
2,000 RPM |
| अधिकतम गति |
2,000 RPM |
| रेटेड टॉर्क |
23.9 Nm |
| अधिकतम टॉर्क |
71.7 Nm |
| रेटेड करंट |
26 A |
| सप्लाई वोल्टेज |
200V AC क्लास, 3-फेज |
| एनकोडर प्रकार |
अंतर्निहित एब्सोल्यूट, 17-बिट |
| एनकोडर रिज़ॉल्यूशन |
131,072 ppr |
| शाफ्ट प्रकार |
कीड शाफ्ट |
| ऑयल सील |
शामिल |
| फ्लैंज आकार |
176 × 176 मिमी |
| सुरक्षा रेटिंग |
IP65 |
| जड़ता वर्ग |
मध्यम जड़ता / मध्यम क्षमता |
| मोटर श्रृंखला |
HC-SF / HC-SFS, MELSERVO J2S |
| संगत ड्राइव्स |
MR-J2S श्रृंखला (500-क्लास एम्पलीफायर) |
| परिवेशी ऑपरेटिंग तापमान |
0 से +40°C |
इंजीनियरिंग लाभ
मध्यम-जड़ता डिज़ाइन गतिशील प्रतिक्रिया और टॉर्क क्षमता के बीच इष्टतम संतुलन प्रदान करता है। 17-बिट एब्सोल्यूट एनकोडर, बैटरी बैकअप के साथ उपयोग किए जाने पर पावर साइकल के बाद होमिंग रूटीन को समाप्त करता है, जबकि कीड शाफ्ट उच्च भार पर बिना फिसले विश्वसनीय टॉर्क ट्रांसमिशन सुनिश्चित करता है।
विशिष्ट अनुप्रयोग
- भारी-भरकम CNC मशीनिंग सेंटर फीड अक्ष
- बड़े रोटरी टेबल और इंडेक्सर
- बड़े पेलोड आर्म्स के लिए औद्योगिक रोबोट जॉइंट ड्राइव
- वाइंडिंग और टेंशन कंट्रोल सिस्टम
- प्रेस और स्टैम्पिंग मशीनरी फीड अक्ष
ड्राइव संगतता
यह मोटर MR-J2S-500A/B सर्वो एम्पलीफायर के साथ जोड़ी जाती है। नए सिस्टम डिज़ाइन के लिए, मित्सुबिशी का वर्तमान समकक्ष J4 श्रृंखला का HG-SR502K है, जिसमें 22-बिट एब्सोल्यूट एनकोडर और IP67 सुरक्षा है।
अक्सर पूछे जाने वाले प्रश्न
HC-SFS502K-S2 के लिए किस एम्पलीफायर की आवश्यकता है?
यह मोटर MR-J2S-500 श्रृंखला सर्वो एम्पलीफायर (A, B, या CP प्रकार) के लिए डिज़ाइन की गई है। 17-बिट एब्सोल्यूट एनकोडर J2S सीरियल प्रोटोकॉल के माध्यम से संचार करता है। MR-J3 या MR-J4 एम्पलीफायरों के साथ जोड़ी बनाने के लिए एक रिन्यूअल किट या पूर्ण सिस्टम अपग्रेड की आवश्यकता होती है।
इस मोटर पर S2 प्रत्यय का क्या अर्थ है?
S2 एक विशेष विनिर्देश भिन्नता को दर्शाता है, जिसमें कनेक्टर ओरिएंटेशन, केबल आउटलेट दिशा, शाफ्ट आयाम, या पर्यावरणीय संशोधनों में अंतर शामिल हो सकता है। मूल पार्ट्स दस्तावेज़ीकरण के विरुद्ध विशिष्ट S2 कॉन्फ़िगरेशन को सत्यापित करें।
इस मोटर में ऑयल सील क्यों शामिल है?
एकीकृत ऑयल सील मोटर के आंतरिक भागों को ऑयल मिस्ट, कूलेंट स्प्लैश और गियरबॉक्स या आसन्न घटकों से स्नेहन के प्रवेश से बचाता है, जो शाफ्ट प्रवेश बिंदु पर अतिरिक्त सुरक्षा प्रदान करता है।
क्या HC-SFS502K-S2 एब्सोल्यूट पोजीशन डिटेक्शन के साथ संगत है?
हाँ। 17-बिट एब्सोल्यूट एनकोडर, MR-J2S सर्वो एम्पलीफायर में बैकअप बैटरी यूनिट फिट होने पर एब्सोल्यूट पोजीशन डिटेक्शन का समर्थन करता है, जिससे नियंत्रित शटडाउन के बाद जीरो-रिटर्न होमिंग की आवश्यकता समाप्त हो जाती है।
HC-SFS502K-S2 का आधुनिक प्रतिस्थापन क्या है?
मित्सुबिशी का वर्तमान समकक्ष MELSERVO J4 श्रृंखला का HG-SR502K है, जिसमें 5 kW आउटपुट, 2,000 RPM गति, 23.9 Nm रेटेड टॉर्क, 22-बिट एब्सोल्यूट एनकोडर और IP67 सुरक्षा है।
मित्सुबिशी HC-SFS502K-S2 को MELSERVO J2S सिस्टम के लिए डिज़ाइन किया गया है। ऑर्डर करने से पहले अपने मशीन दस्तावेज़ीकरण के विरुद्ध एम्पलीफायर संगतता, शाफ्ट कॉन्फ़िगरेशन और S2 विशेष विनिर्देश विवरण की पुष्टि करें।
