Fanuc A06B-0033-B077#0008 — αiF सीरीज़ बड़े-फ़्रेम एसी सर्वो मोटर होल्डिंग ब्रेक के साथ भारी-ड्यूटी सीएनसी एक्सिस ड्राइव के लिए

FANUC · एसी सर्वो मोटर · αiF सीरीज़

उत्पाद अवलोकन

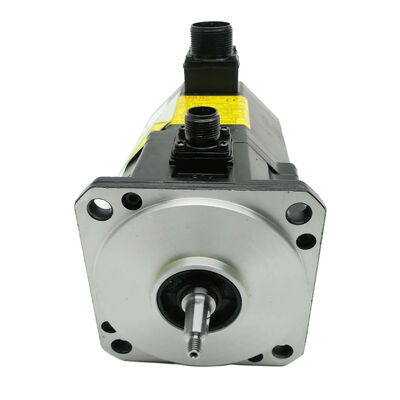

Fanuc A06B-0033-B077#0008 Fanuc की αiF सीरीज़ का एक बड़ा-फ़्रेम ब्रशलेस एसी सर्वो मोटर है — Fanuc के αi सर्वो मोटर प्लेटफ़ॉर्म का उच्च-जड़त्व, उच्च-टॉर्क टियर। सीएनसी मशीन टूल्स और बड़े पैमाने पर औद्योगिक स्वचालन में भारी-एक्सिस अनुप्रयोगों के लिए निर्मित, यह मांग वाले उत्पादन वातावरण के लिए आवश्यक निरंतर टॉर्क आउटपुट और मजबूत यांत्रिक निर्माण प्रदान करता है।

αiF पदनाम Fanuc की मोटर लाइनअप में एक विशिष्ट स्थिति को चिह्नित करता है। जहाँ αis और αi सीरीज़ कॉम्पैक्ट और मिड-रेंज एक्सिस आवश्यकताओं को संबोधित करती हैं, वहीं αiF को उन एक्सिस के लिए डिज़ाइन किया गया है जो पर्याप्त लोड जड़त्व ले जाती हैं — बड़े वर्कटेबल, भारी स्पिंडल हेड, ब्रिज-टाइप गैन्ट्री संरचनाएं, और कोई भी संचालित एक्सिस जहाँ मोटर शाफ्ट पर परावर्तित जड़त्व इतना अधिक हो कि एक मानक-फ़्रेम मोटर गलत विकल्प बन जाए। बड़ा रोटर, भारी फ़्रेम, और बढ़ा हुआ टॉर्क रेटिंग आकस्मिक नहीं हैं — वे αi उत्पाद परिवार में इस मोटर के अस्तित्व का कारण हैं।

#0008 विकल्प कोड पूर्ण भाग संख्या का एक सार्थक हिस्सा है। यह एक विशिष्ट फ़ैक्टरी-स्थापित कॉन्फ़िगरेशन को इंगित करता है — इस मामले में, एक एकीकृत होल्डिंग ब्रेक। जब मोटर डी-एनर्जाइज़्ड होती है तो ब्रेक संलग्न हो जाता है, गुरुत्वाकर्षण या अवशिष्ट लोड के विरुद्ध स्थिति में एक्सिस को पकड़ता है, बिना टॉर्क बनाए रखने के लिए सर्वो ड्राइव पर निर्भर हुए। ऊर्ध्वाधर एक्सिस, काउंटरबैलेंस-मुक्त गैन्ट्री संरचनाओं, और किसी भी अनुप्रयोग के लिए जहाँ एक अनपावर्ड एक्सिस को बहाव या ड्रॉप नहीं करना चाहिए, यह एक वैकल्पिक सुविधा नहीं है — यह एक सुरक्षा और कार्यात्मक आवश्यकता है।

B077 प्रत्यय एन्कोडर प्रकार और कनेक्टर कॉन्फ़िगरेशन को परिभाषित करता है, जो केबल संगतता और एम्पलीफायर पेयरिंग को नियंत्रित करता है। प्रतिस्थापन प्राप्त करते समय पूर्ण भाग संख्या — B077 और #0008 सहित — को बिल्कुल मेल खाना चाहिए।

मुख्य विनिर्देश

αiF सीरीज़ को समझना

Fanuc जड़त्व वर्ग द्वारा अपनी सर्वो मोटर लाइनअप को खंडित करता है क्योंकि इंजीनियरिंग ट्रेड-ऑफ वास्तविक और परिणामी होते हैं। एक निम्न-जड़त्व मोटर जल्दी से तेज होती है लेकिन अस्थिर हो सकती है जब लोड जड़त्व उसके रोटर जड़त्व से काफी अधिक हो जाता है। αiF सीरीज़ में उच्च-जड़त्व मोटर भारी लोड के साथ स्थिर और नियंत्रणीय रहने के लिए डिज़ाइन की गई है — बड़ा रोटर जड़त्व भारी लोड के साथ भी अधिक अनुकूल जड़त्व अनुपात प्रदान करता है।

वह विशेषता αiF के अनुप्रयोग डोमेन को परिभाषित करती है। यह उच्च-गति, हल्के-लोड पिक-एंड-प्लेस एक्सिस के लिए सही मोटर नहीं है। यह एक बड़े सीएनसी मशीन के प्राथमिक एक्सिस, एक भारी रोटरी टेबल, या एक गैन्ट्री बीम ड्राइव के लिए सही मोटर है जहाँ ले जाया गया द्रव्यमान सैकड़ों किलोग्राम में मापा जाता है और सर्वो सिस्टम को लोड के तहत स्थितिगत कठोरता बनाए रखने की आवश्यकता होती है, बिना दोलन के।

इस मोटर की तीन विशेषताएँ अधिक ध्यान देने योग्य हैं:

लोड के तहत स्थिर नियंत्रण के लिए उच्च-जड़त्व रोटर। αiF रोटर ज्यामिति उन अनुप्रयोगों के लिए अनुकूलित है जहाँ लोड-से-मोटर जड़त्व अनुपात एक छोटे मोटर के साथ प्रतिकूल होगा। रोटर जड़त्व को लोड प्रोफ़ाइल से मेल खाने के लिए बढ़ाकर, सर्वो एम्पलीफायर के नियंत्रण लूप को कठोरता और स्थिरता के लिए ट्यून किया जा सकता है, बिना मोटर और लोड गतिशीलता के बीच एक चरम बेमेल से जूझते हुए। व्यावहारिक परिणाम एक एक्सिस है जो स्थिति को मजबूती से पकड़ता है, बाहरी गड़बड़ी का विरोध करता है, और स्थिर रहने के लिए समझौता किए गए लाभ सेटिंग्स की आवश्यकता नहीं होती है।

एकीकृत होल्डिंग ब्रेक — कार्यात्मक और सुरक्षा-महत्वपूर्ण। #0008 ब्रेक मोटर पावर हटाए जाने पर स्वचालित रूप से संलग्न हो जाता है। ऊर्ध्वाधर एक्सिस पर — Z-एक्सिस स्पिंडल हेड, ऊर्ध्वाधर रैम ड्राइव, ब्रिज क्रॉसबीम — यह ई-स्टॉप, पावर इंटरप्शन, और सामान्य मशीन पार्क अनुक्रमों के दौरान गुरुत्वाकर्षण-संचालित ड्रॉप को रोकता है। ब्रेक गतिशील रूप से रोकने के लिए रेटेड नहीं है; यह एक स्थिर एक्सिस को पकड़ता है। सर्वो ड्राइव मंदी को संभालता है; एक्सिस रुकने के बाद ब्रेक स्थिति को पकड़ता है। उस अंतर को समझना मशीन डिजाइन और रखरखाव दोनों के लिए महत्वपूर्ण है।

पूरे में सीरियल एन्कोडर आर्किटेक्चर। αi परिवार के बाकी हिस्सों के अनुरूप, A06B-0033-B077#0008 स्थिति प्रतिक्रिया के लिए Fanuc के सीरियल एन्कोडर का उपयोग करता है। एन्कोडर उच्च-रिज़ॉल्यूशन स्थिति डेटा को डिजिटल रूप से प्रसारित करता है, वास्तविक समय दोष पहचान का समर्थन करता है, और पावरअप पर एम्पलीफायर को मोटर को स्वचालित रूप से पहचानने में सक्षम बनाता है। एक बड़ी मशीन पर जहाँ एन्कोडर केबल एक व्यस्त कैबिनेट और केबल ट्रे के माध्यम से कई मीटर तक चलते हैं, एनालॉग रिज़ॉल्वर पर सीरियल ट्रांसमिशन की शोर प्रतिरक्षा एक व्यावहारिक लाभ है — सिर्फ एक विनिर्देश बिंदु नहीं।

विशिष्ट अनुप्रयोग

αiF सीरीज़ को वहाँ निर्दिष्ट किया गया है जहाँ भारी लोड, बड़ी मशीन संरचनाएं, और ऊर्ध्वाधर एक्सिस सुरक्षा आवश्यकताएं अभिसरण करती हैं। A06B-0033-B077#0008 — अपने बड़े-फ़्रेम आउटपुट और एकीकृत ब्रेक के साथ — पर पाया जाता है:

• बड़े सीएनसी क्षैतिज और ऊर्ध्वाधर मशीनिंग केंद्र प्राथमिक एक्सिस ड्राइव
• ब्रिज-टाइप और गैन्ट्री मशीनिंग केंद्र क्रॉसबीम और रैम ड्राइव
• भारी-ड्यूटी सीएनसी बोरिंग और मिलिंग मशीन फ़ीड एक्सिस
• बड़े-प्रारूप पांच-एक्सिस मशीनिंग केंद्र रोटरी और झुकाव एक्सिस ड्राइव
• सीएनसी ग्राइंडिंग मशीन टेबल और कॉलम ट्रैवर्स ड्राइव
• भारी पैलेटाइज़र और ट्रांसफर लाइन पोजिशनिंग एक्सिस
• बड़े सीएनसी रोटरी टेबल और इंडेक्सिंग टेबल ड्राइव
• किसी भी मशीन पर ऊर्ध्वाधर एक्सिस ड्राइव जिसे ब्रेक-होल्ड पार्क स्थिति की आवश्यकता होती है

सिस्टम एकीकरण और एम्पलीफायर संगतता

A06B-0033-B077#0008 सीरीज़ 0i, 16i, 18i, 21i, 30i, 31i, और 32i कंट्रोलर परिवारों को चलाने वाले सीएनसी कैबिनेट में स्थापित Fanuc αi सीरीज़ सर्वो एम्पलीफायर मॉड्यूल से जुड़ता है। बड़े-एक्सिस अनुप्रयोगों के लिए, चयनित एम्पलीफायर मॉड्यूल को मोटर के रेटेड करंट और पीक टॉर्क मांग से मेल खाने के लिए आकार दिया जाना चाहिए — नई मशीन कमीशनिंग और प्रतिस्थापन सोर्सिंग दोनों के दौरान एक सामान्य चूक उसी सीरीज़ में एक छोटे मोटर के लिए रेटेड एम्पलीफायर का चयन करना है।

सीरियल एन्कोडर इंटरफ़ेस पावरअप पर मोटर को स्वचालित रूप से पहचानता है, मैन्युअल प्रविष्टि के बिना मानक मोटर मॉडल मापदंडों को एम्पलीफायर में लोड करता है। एक्सिस-विशिष्ट पैरामीटर — यात्रा सीमाएं, टॉर्क क्लैंप, त्वरण प्रोफाइल — सीएनसी कंट्रोलर में संग्रहीत होते हैं और किसी भी मोटर प्रतिस्थापन के बाद बैकअप किए गए पैरामीटर सेट से पुनर्स्थापित किए जाने चाहिए।

होल्डिंग ब्रेक सर्किट के लिए एक अलग 24V डीसी पावर सप्लाई कनेक्शन की आवश्यकता होती है, जो आमतौर पर मशीन की कंट्रोल पैनल सप्लाई से प्राप्त होती है। ब्रेक एंगेजमेंट और रिलीज सीएनसी कंट्रोलर द्वारा एक समर्पित रिले आउटपुट या एम्पलीफायर के एकीकृत ब्रेक कंट्रोल आउटपुट के माध्यम से नियंत्रित किया जाता है, जो मशीन के इलेक्ट्रिकल डिज़ाइन पर निर्भर करता है। हटाने और पुनः स्थापना से पहले मशीन के इलेक्ट्रिकल ड्राइंग से ब्रेक वायरिंग योजना की पुष्टि करें।

केबल सेट B077 कनेक्टर विनिर्देश द्वारा परिभाषित किए गए हैं। पावर केबल और एन्कोडर केबल दोनों मेल खाने चाहिए। बड़ी मशीनों पर जहाँ मोटर केबल केबल चेन या कंडिट से होकर गुजरते हैं, मोटर प्रतिस्थापन के दौरान पहनने या क्षति के लिए केबल का निरीक्षण करें — एक बड़े मशीनिंग सेंटर पर केबल प्रतिस्थापन एक कॉम्पैक्ट मशीन की तुलना में काफी अधिक विघटनकारी है, और इसे एक नियोजित मोटर स्वैप के दौरान सक्रिय रूप से करना दूसरे अनियोजित डाउनटाइम घटना से बचाता है।

प्रतिस्थापन और खरीद संबंधी विचार

A06B-0033-B077#0008 बड़े Fanuc-संचालित सीएनसी मशीनों पर एक सामान्य प्रतिस्थापन आइटम है, जहाँ उच्च-जड़त्व एक्सिस लोड और ऊर्ध्वाधर ड्राइव आवश्यकताओं का संयोजन ब्रेक विकल्प के साथ αiF सीरीज़ को एक मानक मशीन बिल्डर विनिर्देश बनाता है।

पूर्ण भाग संख्या सटीकता आवश्यक है। B077 एन्कोडर और कनेक्टर प्रकार को परिभाषित करता है। #0008 ब्रेक विकल्प को परिभाषित करता है। ब्रेक के बिना प्राप्त मोटर — या एक अलग एन्कोडर वेरिएंट के साथ — सीधे प्रतिस्थापन के रूप में स्थापित नहीं होगा। खरीद से पहले विफल मोटर के नेमप्लेट से भाग संख्या के दोनों तत्वों की पुष्टि करें।

स्थापना के बाद ब्रेक फ़ंक्शन सत्यापन। प्रतिस्थापन मोटर फिट करने के बाद, कमीशनिंग चेकआउट के हिस्से के रूप में ब्रेक एंगेजमेंट और रिलीज को सत्यापित करें। पुष्टि करें कि मोटर एनर्जाइज़ेशन पर ब्रेक पूरी तरह से जारी हो जाता है — आंशिक रिलीज अतिरिक्त गर्मी और समय से पहले ब्रेक पहनने का कारण बनता है। पुष्टि करें कि डी-एनर्जाइज़ेशन पर ब्रेक पूरी तरह से संलग्न हो जाता है — ऊर्ध्वाधर एक्सिस पर अधूरा जुड़ाव एक सुरक्षा खतरा है।

विघटन से पहले पैरामीटर बैकअप। मोटर हटाने की शुरुआत से पहले पूर्ण सीएनसी पैरामीटर सेट का बैकअप लें। जटिल मल्टी-एक्सिस पैरामीटर सेट वाली बड़ी मशीनों पर, केवल दस्तावेज़ीकरण से एक्सिस पैरामीटर का पुनर्निर्माण समय लेने वाला और त्रुटि-प्रवण होता है।

नए बनाम पुनर्निर्मित इकाइयाँ। दोनों Fanuc के अधिकृत सेवा नेटवर्क और योग्य तृतीय-पक्ष पुनर्निर्माण केंद्रों के माध्यम से उपलब्ध हैं। पुनर्निर्मित αiF सीरीज़ मोटरों के लिए, सत्यापित करें कि बेयरिंग प्रतिस्थापन, एन्कोडर सत्यापन, ब्रेक निरीक्षण, और प्रदर्शन परीक्षण पूरा हो गया है। विशेष रूप से ब्रेक असेंबली को पूर्ण होल्डिंग टॉर्क के लिए पुष्टि की जानी चाहिए — एक बड़े ऊर्ध्वाधर एक्सिस पर एक घिसा हुआ या दूषित ब्रेक, यदि मोटर सेवा में वापस आने से पहले पहचाना नहीं गया तो एक वास्तविक सुरक्षा जोखिम का प्रतिनिधित्व करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. αiF सीरीज़ को मानक αi और αis सीरीज़ से क्या अलग बनाता है? αiF Fanuc का बड़ा-फ़्रेम, उच्च-जड़त्व सर्वो मोटर टियर है। यह भारी-एक्सिस अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ लोड जड़त्व एक मानक या कॉम्पैक्ट-फ़्रेम मोटर के लिए स्थिर रूप से नियंत्रित करने के लिए बहुत बड़ा है। αiF भारी लोड के लिए उच्च टॉर्क आउटपुट और अधिक अनुकूल जड़त्व अनुपात प्रदान करता है — यह हल्के एक्सिस पर αi या αis मोटरों के लिए एक विकल्प नहीं है, न ही वे मोटर भारी वालों के लिए αiF के लिए उपयुक्त प्रतिस्थापन हैं।

Q2. #0008 विकल्प कोड का क्या अर्थ है, और क्या यह मेरे आवेदन के लिए आवश्यक है? #0008 विकल्प कोड फ़ैक्टरी-स्थापित एकीकृत होल्डिंग ब्रेक को इंगित करता है। जब मोटर डी-एनर्जाइज़्ड होती है तो ब्रेक संलग्न हो जाता है, एक्सिस को गुरुत्वाकर्षण या अवशिष्ट लोड के विरुद्ध पकड़ता है। यह ऊर्ध्वाधर एक्सिस और किसी भी अनुप्रयोग के लिए आवश्यक है जहाँ एक अनपावर्ड एक्सिस को सर्वो ड्राइव टॉर्क पर निर्भर हुए बिना स्थिर रहना चाहिए। इन एक्सिस पर गैर-ब्रेक वेरिएंट को सुरक्षित रूप से प्रतिस्थापित नहीं किया जा सकता है।

Q3. क्या होल्डिंग ब्रेक आपातकालीन स्टॉप के दौरान एक्सिस को रोकता है? नहीं। होल्डिंग ब्रेक एक स्थिर होल्डिंग डिवाइस है, न कि एक गतिशील स्टॉपिंग ब्रेक। सर्वो एम्पलीफायर ई-स्टॉप अनुक्रम के दौरान एक्सिस को धीमा कर देता है; एक्सिस रुकने के बाद ब्रेक स्थिति में उसे पकड़ने के लिए संलग्न हो जाता है। गतिशील स्टॉपिंग के लिए ब्रेक का उपयोग करने से तेजी से घिसाव और समय से पहले ब्रेक विफलता होगी।

Q4. क्या B077 प्रत्यय अन्य B0xx प्रत्यय वेरिएंट के साथ विनिमेय है? नहीं। प्रत्यय एन्कोडर प्रकार और कनेक्टर कॉन्फ़िगरेशन को निर्दिष्ट करता है। विभिन्न प्रत्यय वेरिएंट में असंगत कनेक्टर ज्यामिति या एन्कोडर प्रोटोकॉल होते हैं जो केबल या वायरिंग संशोधन के बिना प्रत्यक्ष स्थापना को रोकते हैं। B077 और #0008 सहित पूर्ण भाग संख्या मूल मोटर से बिल्कुल मेल खानी चाहिए।

Q5. A06B-0033-B077#0008 के प्रतिस्थापन को स्थापित करने के बाद क्या पुष्टि की जानी चाहिए? बैकअप से सीएनसी कंट्रोलर के एक्सिस पैरामीटर को पुनर्स्थापित करें, फिर ब्रेक फ़ंक्शन को सत्यापित करें — मोटर एनर्जाइज़ेशन पर पूर्ण ब्रेक रिलीज और डी-एनर्जाइज़ेशन पर पूर्ण ब्रेक एंगेजमेंट की पुष्टि करें। एक्सिस को ऑपरेशन में वापस लाने से पहले सॉफ़्टवेयर यात्रा सीमाओं को पुनर्स्थापित करें और मान्य करें। ऊर्ध्वाधर एक्सिस पर, स्वचालित चक्र चलाने से पहले एक्सिस के ब्रेक संलग्न होने पर स्थिति को सही ढंग से पकड़ने की पुष्टि करने के लिए एक नियंत्रित मैनुअल चाल करें।
