Fanuc A06B-0078-B403 ¢ αis सीरीज सीएनसी मशीन टूल्स अक्षों के लिए कॉम्पैक्ट एसी सर्वो मोटर

FANUC · AC SERVO MOTOR · αIS सीरीज

उत्पाद का अवलोकन

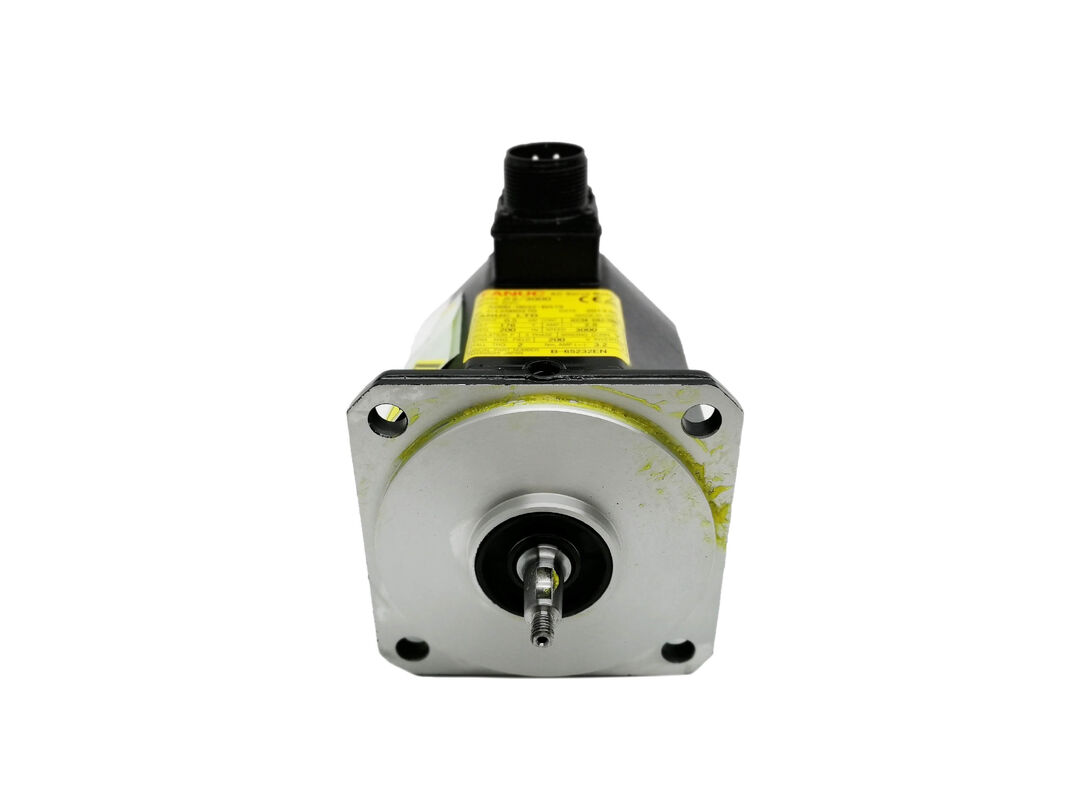

Fanuc A06B-0078-B403 एक कॉम्पैक्ट ब्रशलेस एसी सर्वो मोटर है जो Fanuc की αis श्रृंखला से है।यह विशेष रूप से Fanuc के αi श्रृंखला सर्वो एम्पलीफायर मॉड्यूल के साथ एकीकरण के लिए बनाया गया है, सीएनसी मशीन टूल्स और फैक्ट्री ऑटोमेशन वातावरण के भीतर पूरी तरह से मेल खाने वाली ड्राइव-एंड-मोटर सिस्टम के हिस्से के रूप में काम करता है।

जहां मानक αi श्रृंखला मोटर मध्यम से बड़े अक्ष अनुप्रयोगों को लक्षित करते हैं, αis पदनाम उन अक्षों के लिए एक अनुकूलित पैकेज को दर्शाता है जहां भौतिक स्थान सीमित है, स्थानांतरित द्रव्यमान कम है,या कई सर्वो अक्षों एक कॉम्पैक्ट मशीन पदचिह्न साझा. मोटर एक छोटे से फ्रेम में Fanuc-ग्रेड स्थिति सटीकता और प्रतिक्रिया प्रदान करता है αi पारिस्थितिकी तंत्र के बाहर कदम नहीं,सीएनसी नियंत्रक के माध्यम से एक ही पैरामीटर प्रबंधन।

B403 प्रत्यय एक सामान्य वर्णक नहीं है। यह मोटर के एन्कोडर संस्करण और कनेक्टर विन्यास को निर्दिष्ट करता है, जो सीधे केबल संगतता और एम्पलीफायर युग्मन को निर्धारित करता है।प्रत्यय को सही करना मूल मॉडल संख्या को सही करने के समान महत्वपूर्ण है विशेष रूप से एक मौजूदा मशीन के लिए एक प्रतिस्थापन इकाई के सोर्सिंग के दौरान.

प्रमुख विनिर्देश

αis सीरीज किसके लिए है?

αis पदनाम एक कारण के लिए मौजूद है। Fanuc के सर्वो मोटर लाइनअप को जड़ता वर्ग और फ्रेम आकार द्वारा खंडित किया गया है,और αis श्रृंखला अनुप्रयोगों है कि एक बड़े फ्रेम के टोक़ हेडरूम की जरूरत नहीं है, लेकिन एक ही एन्कोडर संकल्प की जरूरत है लक्ष्य, एम्पलीफायर संगतता, और विश्वसनीयता मानक बाकी αi परिवार के रूप में।

प्रतिक्रिया की गुणवत्ता को कम किए बिना कॉम्पैक्ट पदचिह्न।αis श्रृंखला αi लाइनअप में पाए जाने वाले समान सीरियल एन्कोडर वास्तुकला का उपयोग करती है। इसका मतलब है उच्च रिज़ॉल्यूशन स्थिति डेटा, वास्तविक समय एन्कोडर त्रुटि का पता लगाना,और निर्बाध एम्पलीफायर पहचान ️ मोटर के भौतिक आकार के बावजूद. कॉम्पैक्टनेस प्रतिक्रिया अखंडता की कीमत पर नहीं आता है.

αi एम्पलीफायर पारिस्थितिकी तंत्र के लिए मेल खाता है।A06B-0078-B403 Fanuc सीएनसी कैबिनेट के अंदर αi श्रृंखला सर्वो एम्पलीफायर मॉड्यूल से जुड़ा हुआ है। एम्पलीफायर पावरअप पर सीरियल एन्कोडर से मोटर आईडी डेटा पढ़ता है,मैनुअल पैरामीटर प्रविष्टि के बिना सही मोटर मॉडल का स्वतः लोडमशीन बिल्डरों और सर्विस इंजीनियरों के लिए, यह प्रतिस्थापन या सिस्टम विस्तार के दौरान सेटअप त्रुटि के एक सामान्य स्रोत को समाप्त करता है।

औद्योगिक वातावरण में सीरियल एन्कोडर के फायदे।डिजिटल सीरियल ट्रांसमिशन विद्युत शोर मशीन उपकरण वातावरण में लंबे केबल रन पर एनालॉग रिज़ॉल्वर सिग्नल की तुलना में अधिक शोर प्रतिरोधी है।αis एन्कोडर भी विशिष्ट एन्कोडर संस्करण के आधार पर पूर्ण या वृद्धिशील स्थिति मोड का समर्थन करता है .

अंतरिक्ष की कमी के साथ बहु-अक्षीय मशीनों के लिए उपयुक्त।ऐसी मशीनों पर जहां तीन, चार या पांच सर्वो अक्षों को एक कॉम्पैक्ट संरचना में पैक किया जाता हैtailstocks ️ छोटा αis फ्रेम इंजीनियरों को एक बड़े मोटर शरीर के चारों ओर यांत्रिक आवरण को फिर से डिजाइन किए बिना टोक़ और गति आवश्यकताओं को पूरा करने की अनुमति देता है.

विशिष्ट अनुप्रयोग

A06B-0078-B403 सबसे लगातार सीएनसी और स्वचालन प्लेटफार्मों में दिखाई देता है जहां एक बड़ी Fanuc संचालित मशीन के हिस्से के रूप में एक छोटी, विश्वसनीय सर्वो अक्ष की आवश्यकता होती हैः

• सीएनसी लेथ के उप-स्पिंडल और टेलस्टॉक की स्थिति
• ऑटोमैटिक टूल चेंजर ड्राइव अक्ष
• सीएनसी घूर्णी तालिका और अनुक्रमणिका सिर नियंत्रण
• कॉम्पैक्ट मशीनिंग सेंटर सहायक धुरी
• पांच अक्षीय मशीन झुकाव और घूर्णी अक्ष ड्राइव
• Fanuc रोबोटिक आर्म संयुक्त एक्ट्यूएटर
• छोटे प्रारूप के परिशुद्धता पीसने वाले अक्ष ड्राइव
• गैन्ट्री लोडर और भाग स्थानांतरण की स्थिति

ड्राइव और नियंत्रक संगतता

A06B-0078-B403 Fanuc के αi श्रृंखला सर्वो एम्पलीफायर मॉड्यूल के भीतर काम करता है, जो Fanuc नियंत्रक परिवारों को चलाने वाले सीएनसी कैबिनेट में स्थित हैं जिनमें श्रृंखला 0i, 16i, 18i, 21i, 30i, 31i और 32i शामिल हैं।मोटर और एम्पलीफायर विशिष्ट कैबिनेट आर्किटेक्चर के आधार पर Fanuc के FSSB (Fanuc Serial Servo Bus) या प्रत्यक्ष सीरियल एन्कोडर कनेक्शन के माध्यम से संवाद करते हैं.

क्योंकि मोटर एन्कोडर इंटरफ़ेस के माध्यम से एम्पलीफायर द्वारा स्वचालित रूप से पहचाना जाता है, पैरामीटर लोडिंग मानक विन्यास में काफी हद तक स्वचालित है।किसी भी प्रतिस्थापन स्थापना को मशीन के पैरामीटर बैकअप के खिलाफ सत्यापित किया जाना चाहिए ताकि यह पुष्टि हो सके कि अक्ष-विशिष्ट ट्यूनिंग डेटा, टोक़ सीमाएँ, सॉफ्टवेयर यात्रा सीमाएँ ️ मोटर स्वैप के बाद सही ढंग से बहाल किया जाता है।

A06B-0078-B403 के लिए केबल सेट कनेक्टर विनिर्देश B403 द्वारा परिभाषित किए जाते हैं। पावर केबल और एन्कोडर केबल दोनों को इस विशिष्ट प्रत्यय के कनेक्टर शैली और एन्कोडर प्रोटोकॉल से मेल खाना चाहिए।जब संभव हो तो खराब मोटर से मूल केबलों को बनाए रखें, या मूल मशीन वायरिंग आरेख का उपयोग करके Fanuc या एक अधिकृत वितरक के माध्यम से स्रोत प्रतिस्थापन केबल।

प्रतिस्थापन स्रोतों पर एक नोट

A06B-0078-B403 वैश्विक विनिर्माण में αis श्रृंखला मोटर्स चलाने वाले स्थापित आधार के पैमाने के कारण Fanuc- संचालित सीएनसी मशीनों में एक आम रूप से प्रतिस्थापित इकाई है। प्रतिस्थापन के सोर्सिंग के दौरानः

पूर्ण भाग संख्या बिल्कुल मेल खाना चाहिए। B403 B400, B402,या अन्य प्रत्यय वेरिएंट्स ️ एन्कोडर प्रकार और कनेक्टर अभिविन्यास ऐसे तरीकों से भिन्न हो सकते हैं जो केबल संशोधन या पैरामीटर परिवर्तन के बिना स्थापना को रोकते हैं.

नई और पुनर्निर्मित दोनों इकाइयां Fanuc के अधिकृत सेवा नेटवर्क और अर्हता प्राप्त तीसरे पक्ष के सर्वो मोटर पुनर्निर्माण केंद्रों के माध्यम से उपलब्ध हैं।प्रतिष्ठित स्रोतों से पुनर्निर्मित इकाइयां लागत संवेदनशील रखरखाव बजट के लिए एक व्यवहार्य विकल्प हैं, बशर्ते कि पुनर्निर्माता शिपमेंट से पहले बीयरिंगों को बदलता है, एन्कोडर का निरीक्षण करता है, और यूनिट को Fanuc के प्रदर्शन विनिर्देशों के खिलाफ मान्य करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. A06B-0078-B403 किस Fanuc सीएनसी नियंत्रक के साथ संगत है?यह श्रृंखला 0i, 16i, 18i, 21i, 30i, 31i और 32i नियंत्रक परिवारों सहित αi श्रृंखला सर्वो एम्पलीफायर मॉड्यूल का उपयोग करने वाली Fanuc सीएनसी प्रणालियों के साथ संगत है।स्थापना से पहले विशिष्ट एम्पलीफायर मॉड्यूल रेटिंग और स्लॉट कॉन्फ़िगरेशन की पुष्टि करें.

Q2. αi और αis मोटर श्रृंखलाओं में क्या अंतर है?αis पदनाम αi श्रृंखला के एक कॉम्पैक्ट, छोटे-फ्रेम संस्करण को दर्शाता है। The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

Q3. क्या B403 प्रत्यय अन्य B4xx प्रत्यय वेरिएंट के साथ विनिमेय है?नहीं. प्रत्यय एन्कोडर प्रकार और कनेक्टर कॉन्फ़िगरेशन को परिभाषित करता है. एक अलग प्रत्यय संस्करण की जगह लेना जैसे कि B400 या B402 ?? कनेक्टर असंगतता का परिणाम हो सकता है,एन्कोडर प्रोटोकॉल असंगतता, या एम्पलीफायर द्वारा गलत मोटर पैरामीटर लोडिंग। हमेशा सटीक भाग संख्या के साथ प्रतिस्थापित करें।

Q4. क्या A06B-0078-B403 को स्थापित करने के बाद मैनुअल पैरामीटर सेटअप की आवश्यकता होती है?अधिकांश मानक विन्यासों में αi श्रृंखला एम्पलीफायर स्वचालित रूप से पावरअप पर सीरियल एन्कोडर से मोटर आईडी डेटा पढ़ता है और संबंधित मोटर मॉडल मापदंडों को लोड करता है।धुरी-विशिष्ट मापदंडों के लिए यात्रा सीमाएं, टोक़ सीमाएं, त्वरण सेटिंग्स मशीन के पैरामीटर बैकअप फ़ाइल से किसी भी मोटर प्रतिस्थापन के बाद बहाल किया जाना चाहिए।

Q5. क्या इस मोटर के लिए पुनर्निर्मित इकाइयां एक विश्वसनीय विकल्प हैं?हां, बशर्ते कि पुनर्विक्रेता असरों को बदल दे, एन्कोडर असेंबली का निरीक्षण और सत्यापन करे और डिलीवरी से पहले यूनिट के प्रदर्शन को Fanuc के विनिर्देशों के अनुसार परीक्षण करे।महत्वपूर्ण उत्पादन मशीनों के लिए, पुनर्निर्माण प्रक्रिया और परीक्षण परिणामों के दस्तावेज का अनुरोध करें एक पुनः निर्मित इकाई को स्वीकार करने से पहले।
