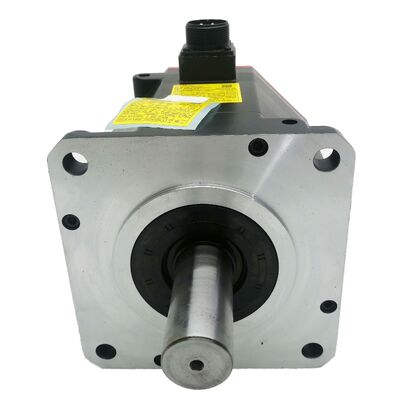

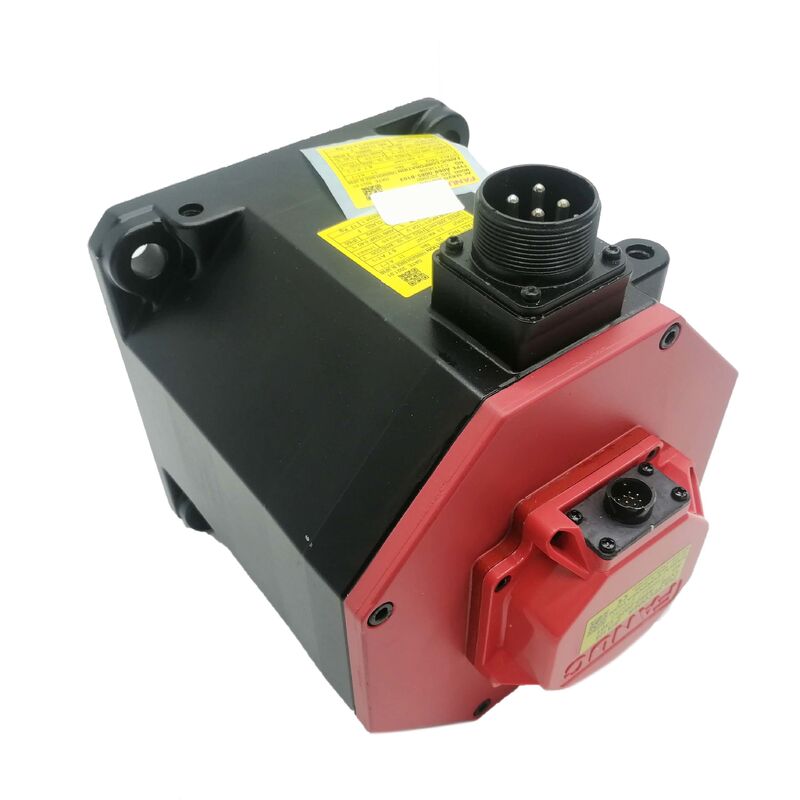

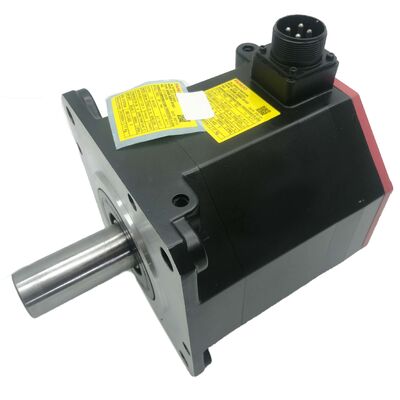

Fanuc A06B-0085-B103 ¢ αis सीरीज एसी सर्वो मोटर कॉम्पैक्ट सीएनसी अक्ष और सटीक स्वचालन ड्राइव के लिए

FANUC · AC SERVO MOTOR · αIS सीरीज

उत्पाद का अवलोकन

Fanuc A06B-0085-B103 Fanuc की αis श्रृंखला से एक ब्रशलेस एसी सर्वो मोटर है।Fanuc के एकीकृत सर्वो ड्राइव पारिस्थितिकी तंत्र के भीतर उपयोग के लिए डिज़ाइन किया गया, यह मशीन अक्षों के लिए पूर्ण αi वर्ग एन्कोडर प्रदर्शन और एम्पलीफायर संगतता लाता है जहां भौतिक स्थान, वजन, या बहु-अक्ष घनत्व एक छोटे मोटर फ्रेम को सही इंजीनियरिंग विकल्प बनाता है।

यह एक बड़ी मोटर का एक समझौता-डाउन संस्करण नहीं है। αis श्रृंखला को एक समर्पित उत्पाद लाइन के रूप में विकसित किया गया था, न कि एक स्केलेबल कमी का मतलब सीरियल एन्कोडर वास्तुकला,एम्पलीफायर स्वतः पहचान, और सिस्टम स्तर के एकीकरण व्यवहार Fanuc की पूरी αi रेंज में पाए जाने वाले समान हैं। एक αis मोटर एक ही एम्पलीफायर मॉड्यूल से जुड़ता है, एक ही सीरियल इंटरफ़ेस पर संवाद करता है,और αi परिवार में हर अन्य मोटर के रूप में एक ही सीएनसी नियंत्रक वातावरण के माध्यम से विन्यस्त है.

B103 प्रत्यय विशिष्ट और परिणामी है। यह इस इकाई के लिए एन्कोडर प्रकार और कनेक्टर विन्यास को परिभाषित करता है ′′ विवरण जो यह निर्धारित करते हैं कि कौन सी केबल फिट होती हैं,कौन से एम्पलीफायर मॉड्यूल संगत हैं, और क्या मोटर विद्यमान मशीन में बिना तारों के संशोधन के सीधे स्थापित होगी।B103 प्रत्यय सहित पूर्ण भाग संख्या का सटीक मेल होना चाहिए.

प्रमुख विनिर्देश

इंजीनियरिंग परिप्रेक्ष्यः αis श्रृंखला का अस्तित्व क्यों है

Fanuc की सर्वो मोटर लाइनअप इंद्रता वर्गों और फ्रेम आकारों की एक विस्तृत श्रृंखला को कवर करती है क्योंकि उनका उपयोग करने वाली मशीनें समान रूप से व्यापक रूप से भिन्न होती हैं। The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliver, और जहां एक बड़ी मोटर को फिट करने का मतलब इसके चारों ओर यांत्रिक संरचना को फिर से डिजाइन करना होगा।

A06B-0085-B103 उस प्रोफ़ाइल फिट बैठता है. कुछ विशेषताएं निर्दिष्ट करने या इसे बदलने से पहले समझने के लायक हैंः

डिजिटल प्रसारण के साथ सीरियल एन्कोडर.αis श्रृंखला एनालॉग इंटरफेस के साथ एनालॉग रिज़ॉल्वर या क्रमिक एन्कोडर का उपयोग नहीं करती है।केबल की लंबाई से संबंधित सिग्नल गिरावट के प्रति अधिक प्रतिरक्षा, और स्थिति के मानों के साथ दोष निदान डेटा ले जाने में सक्षम है, जो सभी अप्रत्याशित स्थिति त्रुटियों या सेवा में कष्टप्रद दोषों की संभावना को कम करते हैं।

पावरअप पर एम्पलीफायर ऑटो-पहचान।जब A06B-0085-B103 एक संगत αi श्रृंखला सर्वो एम्पलीफायर से जुड़ा होता है, तो ड्राइव एन्कोडर से मोटर पहचान डेटा पढ़ता है और मोटर मॉडल पैरामीटर को स्वचालित रूप से लोड करता है।यह व्यवहार आरंभिक कमीशनिंग और मोटर प्रतिस्थापन दोनों से मैनुअल सेटअप की एक परत को हटा देता है और पैरामीटर-असंगत त्रुटियों के एक वर्ग को समाप्त करता है जो अन्यथा पता लगाने में समय ले सकता है.

घने अक्ष विन्यास के लिए कॉम्पैक्ट फ्रेम आयाम।सीमित संरचनात्मक आयतन में पैक की गई कई सर्वो अक्षों वाली मशीनों पर, उप-स्पिंडल, घूर्णी टेबल, उपकरण परिवर्तक,लोडर इकाइयां ️ αis फ्रेम का आकार मशीन को एक बड़े मोटर शरीर के आसपास यांत्रिक डिजाइन से समझौता किए बिना अपनी गति आवश्यकताओं को पूरा करने की अनुमति देता है.

स्थापित आधार पर निरंतर विश्वसनीयता।αis श्रृंखला ने वैश्विक सीएनसी विनिर्माण में एक पर्याप्त सेवा इतिहास जमा किया है।इसकी विफलता मोड अच्छी तरह से Fanuc सेवा इंजीनियरों और योग्य तीसरे पक्ष के मोटर मरम्मत केंद्रों दोनों द्वारा समझा जाता है, जो एक विफलता होने पर रोकथाम रखरखाव योजना और तेजी से सेवा में वापसी दोनों का समर्थन करता है।

विशिष्ट अनुप्रयोग

A06B-0085-B103 बहु-अक्ष सीएनसी मशीनों और स्वचालन प्रणालियों में सबसे लगातार पाया जाता है जहां Fanuc ड्राइव रिकॉर्ड का मंच हैं और एक कॉम्पैक्ट, विश्वसनीय सर्वो अक्ष की आवश्यकता होती हैः

• सीएनसी लेथ सहायक धुरी ड्राइव √ उप-स्पिंडल, टेलस्टॉक, स्थिर आराम
• ऑटोमैटिक टूल्स चेंजर आर्म और मैगज़ीन ड्राइव
• सीएनसी मशीनिंग केंद्र चौथे और पांचवें अक्ष की स्थिति
• घुमावदार मेज और झुकाव वाले सिर के नियंत्रण
• कॉम्पैक्ट ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्र फ़ीड अक्ष
• गैन्ट्री लोडर और बार फीडर की स्थिति
• एकीकृत मशीन कोशिकाओं में Fanuc रोबोट संयुक्त actuators
• परिशुद्धता पीस पहिया ड्रेसर और टेबल क्रॉस धुरी

सिस्टम एकीकरण और एम्पलीफायर संगतता

A06B-0085-B103 Fanuc αi सीरीज़ के सर्वो एम्पलीफायर मॉड्यूल के साथ काम करता है जो सीएनसी कैबिनेट में स्थापित हैं जो सीरीज़ 0i, 16i, 18i, 21i, 30i, 31i और 32i नियंत्रक परिवार चलाते हैं। Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.

एम्पलीफायर का ऑटो-आईडी फ़ंक्शन हर पावरअप पर एन्कोडर से मोटर डेटा पढ़ता है।इसका मतलब है कि एम्पलीफायर नई मोटर पहचानता है और मैनुअल पैरामीटर इनपुट के बिना मानक मोटर मॉडल लोड करता है. यह स्वचालित रूप से अक्ष-विशिष्ट मापदंडों को बहाल नहीं करता है - सॉफ्टवेयर यात्रा सीमा, टोक़ क्लैंप मान,त्वरण और विलंबता सेटिंग्स जो मशीन पर निर्भर हैं और किसी भी मोटर स्वैप के बाद मशीन के पैरामीटर बैकअप से पुनः लोड किए जाने चाहिए.

बी103 कनेक्टर विनिर्देश के अनुरूप केबलों के मिलान पर कोई बातचीत नहीं की जा सकती है। बी103 प्रत्यय द्वारा परिभाषित पावर कनेक्टर और एन्कोडर कनेक्टर ज्यामिति को मशीन में केबल असेंबली से मेल खाना चाहिए।एक खराब मोटर से मूल केबलों का पुनः उपयोग करना, बशर्ते वे क्षतिग्रस्त न हों, आमतौर पर सबसे विश्वसनीय तरीका हैयदि नए केबलों की आवश्यकता है, तो उन्हें Fanuc या एक अधिकृत वितरक के माध्यम से संदर्भ के रूप में मशीन के मूल वायरिंग आरेख का उपयोग करके खरीदें।

विकल्प विचार

A06B-0085-B103 एक नियमित रूप से Fanuc αis स्थापित आधार में प्रतिस्थापित घटक है।पिछले दो दशकों में Fanuc सीएनसी प्लेटफार्मों पर निर्मित मशीनें आमतौर पर सहायक और द्वितीयक अक्षों पर αis श्रृंखला मोटर्स का उपयोग करती हैं, और इन संयंत्रों की मात्रा का मतलब है कि यह भाग संख्या नियमित रूप से रखरखाव और एमआरओ सोर्सिंग में दिखाई देती है।

प्रतिस्थापन योजना के लिए कुछ व्यावहारिक बिंदुः

भाग संख्या सटीकता मायने रखती है।B103 B100, B102 या अन्य आसन्न वेरिएंट के साथ विनिमेय नहीं है।एन्कोडर प्रकार और कनेक्टर अभिविन्यास ऐसे तरीकों से प्रत्यय कोड के बीच भिन्न होते हैं जो बिना संशोधन के प्रत्यक्ष स्थापना को रोकेंगेआदेश देने से पहले विफल मोटर की नाम प्लेट से पूर्ण भाग संख्या की पुष्टि करें।

विघटन से पहले पैरामीटर बैकअप.विफल मोटर को निकालने से पहले मशीन के पूर्ण पैरामीटर सेट का बैकअप लें।प्रतिस्थापन के बाद अक्ष-विशिष्ट ट्यूनिंग को पुनर्स्थापित करना केवल प्रलेखन से मापदंडों का पुनर्निर्माण करने के प्रयास की तुलना में वर्तमान बैकअप के साथ तेज़ और अधिक विश्वसनीय है.

नया बनाम पुनर्निर्मित।Fanuc के अधिकृत वितरण नेटवर्क के माध्यम से दोनों नए इकाइयों और योग्य सर्वो मोटर पुनर्निर्माण केंद्रों से पुनर्निर्मित इकाइयों के लिए उपलब्ध हैं।यह सत्यापित करें कि असर प्रतिस्थापन, एन्कोडर निरीक्षण, और Fanuc विनिर्देशों के खिलाफ प्रदर्शन सत्यापन किया गया और इकाई शिपमेंट से पहले प्रलेखित किया गया।

अक्सर पूछे जाने वाले प्रश्न

Q1. कौन से Fanuc सीएनसी नियंत्रक A06B-0085-B103 के साथ संगत हैं?मोटर Fanuc सीएनसी प्रणालियों के साथ संगत है जिसमें αi श्रृंखला सर्वो एम्पलीफायर मॉड्यूल शामिल हैं, जिसमें श्रृंखला 0i, 16i, 18i, 21i, 30i, 31i और 32i परिवार शामिल हैं।स्थापना से पहले मशीन के विद्युत प्रलेखन से विशिष्ट एम्पलीफायर मॉड्यूल प्रकार और पावर रेटिंग की पुष्टि करें.

Q2. मानक αi श्रृंखला से αis श्रृंखला को क्या अलग करता है?αis नामकरण αi उत्पाद परिवार के भीतर एक कॉम्पैक्ट छोटे-फ्रेम मोटर को इंगित करता है। αis श्रृंखला एक ही सीरियल एन्कोडर प्रणाली, एम्पलीफायर संगतता,और मानक αi श्रृंखला के रूप में सीएनसी एकीकरण व्यवहार ️ अंतर भौतिक आकार और इसी उत्पादन रेंज है, प्रौद्योगिकी या पारिस्थितिकी तंत्र में कोई अंतर नहीं है।

Q3. क्या B103 प्रत्यय को प्रतिस्थापन के दौरान किसी अन्य B1xx संस्करण के साथ प्रतिस्थापित किया जा सकता है?नहीं. प्रत्यय एन्कोडर विनिर्देश और कनेक्टर विन्यास को एन्कोड करता है.एक ही आधार मॉडल संख्या के भीतर विभिन्न प्रत्यय वेरिएंट में असंगत कनेक्टर ज्यामिति या एन्कोडर प्रोटोकॉल हो सकते हैंमोटर की नाम प्लेट से पूर्ण भाग संख्या का उपयोग करके हमेशा प्रतिस्थापन खरीदें।

Q4. क्या A06B-0085-B103 को बदलने के लिए सीएनसी नियंत्रक पर मैनुअल पैरामीटर प्रविष्टि की आवश्यकता होती है?αi श्रृंखला एम्पलीफायर स्वचालित रूप से पावरअप पर एनकोडर आईडी से मानक मोटर मॉडल मापदंडों को लोड करता है, इसलिए बुनियादी मोटर पहचान स्वचालित है। अक्ष विशिष्ट मापदंडोंत्वरण मान मशीन पर निर्भर हैं और प्रतिस्थापन पूरा होने के बाद एक पैरामीटर बैकअप फ़ाइल से बहाल किया जाना चाहिए.

प्र. पुनःनिर्मित ए०६बी-००८५-बी१०३ का मूल्यांकन करते समय क्या जाँच की जानी चाहिए?कम से कम, पुष्टि करें कि पुनर्निर्माता ने असरों को बदल दिया है, सीरियल एन्कोडर असेंबली का निरीक्षण और सत्यापन किया है,और शिपमेंट से पहले Fanuc के मोटर विनिर्देशों के खिलाफ एक कार्यात्मक प्रदर्शन परीक्षण कियापुनर्निर्माण प्रक्रिया और परीक्षण के परिणामों का लिखित दस्तावेज मांगें, विशेष रूप से उच्च-कर्तव्य या सटीक-महत्वपूर्ण अक्षों के लिए मोटर्स के लिए।
