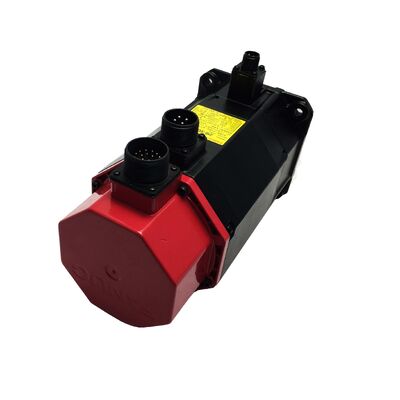

Fanuc A06B-0162-B575#0008 βis सीरीज एसी सर्वो मोटर
Fanuc की βis श्रृंखला से ब्रशलेस AC सर्वो मोटर एकीकृत होल्डिंग ब्रेक के साथ,कॉम्पैक्ट सीएनसी मशीनों और हल्के औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें विश्वसनीय अक्ष नियंत्रण और ब्रेक-हल्ड सुरक्षा की आवश्यकता होती है.
प्रमुख विनिर्देश
| मॉडल संख्या | A06B-0162-B575#0008 |
| मोटर प्रकार | ब्रशलेस एसी सर्वो |
| श्रृंखला | फानुक βis |
| प्रतिक्रिया प्रणाली | सीरियल एन्कोडर |
| एकीकृत विकल्प | ब्रेक पकडना (#0008) |
| ड्राइव संगतता | Fanuc βi सीरीज सर्वो एम्पलीफायर |
| शीतलन विधि | स्व-ठंडा हुआ (प्राकृतिक संवहन) |
| माउंट प्रकार | फ्लैंज माउंट |
| अनुप्रयोग फोकस | कॉम्पैक्ट सीएनसी / लाइट-टू-मिड औद्योगिक स्वचालन |
परिभाषित विशेषताएं
एकीकृत होल्डिंग ब्रेक
स्प्रिंग से जुड़ा, विद्युत रूप से रिलीज़ होल्डिंग ब्रेक मोटर पावर को हटाए जाने पर धुरी सुरक्षा प्रदान करता है। गुरुत्वाकर्षण के तहत अनियंत्रित उतरने से रोकने के लिए ऊर्ध्वाधर धुरी के लिए आवश्यक है।मशीन के निष्क्रिय अवधि के दौरान अक्ष को स्थिर रखने के लिए नामित, आपातकालीन स्टॉप, या बिजली की रुकावट।
सीरियल एन्कोडर प्रौद्योगिकी
डिजिटल सीरियल एन्कोडर विद्युत शोर वाले औद्योगिक वातावरण में मजबूत स्थिति प्रतिक्रिया प्रदान करता है।एनालॉग सिस्टम की तुलना में बेहतर शोर प्रतिरोध प्रदान करता है और सक्रिय रखरखाव के लिए वास्तविक समय एन्कोडर स्वास्थ्य निगरानी शामिल है.
प्रणाली एकीकरण
Fanuc के βi सर्वो ड्राइव सिस्टम के भीतर काम करता हैः सीएनसी नियंत्रक → βi श्रृंखला सर्वो एम्पलीफायर → A06B-0162-B575#0008 मोटर। एम्पलीफायर पावरअप पर मोटर मापदंडों की स्वतः पहचान करता है,जबकि अक्ष-विशिष्ट सेटिंग्स सीएनसी नियंत्रक में संग्रहीत रहते हैं.
विशिष्ट अनुप्रयोग
- सीएनसी लेथ Z-अक्ष और क्रॉस स्लाइड ड्राइव
- कॉम्पैक्ट वर्टिकल मशीनिंग सेंटर Z-अक्ष धुरी सिर ड्राइव
- सीएनसी बुर्ज पंच राम और वाई-अक्ष की स्थिति
- अर्ध-स्वचालित असेंबली उपकरण पर ऊर्ध्वाधर स्लाइड ड्राइव
- छोटे प्रारूप के पांच अक्षीय मशीनों के घूर्णी और झुकाव अक्ष ड्राइव
- बिस्तर प्रकार की फ्रिलिंग मशीनों पर स्तंभ और घुटने के ड्राइव
- गैन्ट्री लोडर की ऊर्ध्वाधर धुरी की स्थिति
- औजार पत्रिका और स्वचालित औजार परिवर्तक ड्राइव अक्ष
स्थापना और परीक्षण के लिए दिशानिर्देश
स्थापना के बाद, जब ऊर्जा दी जाती है तो पूर्ण रिलीज़ की पुष्टि करके और जब ऊर्जा बंद हो जाती है तो पूर्ण संलग्नक की पुष्टि करके ब्रेक ऑपरेशन की पुष्टि करें। ऊर्ध्वाधर अक्षों पर,स्वचालित चक्रों को चलाने से पहले मध्य यात्रा स्थिति में ब्रेक पकड़ने की क्षमता का परीक्षण.बदली से पहले ब्रेक के तारों की संरचना की दस्तावेज.
स्रोत पर विचार
B575 प्रत्यय और #0008 ब्रेक विकल्प सहित पूर्ण भाग संख्या को बिल्कुल मेल खाना चाहिए। पुरानी मशीनों पर मोटर स्वैप के दौरान केबल को बदलने पर विचार करें।योग्य पुनर्नवीनीकरण इकाइयां उचित दस्तावेज के साथ लागत प्रभावी विकल्प प्रदान कर सकती हैं.
अक्सर पूछे जाने वाले प्रश्न
इस मोटर के साथ कौन से सर्वो ड्राइव संगत हैं?
Fanuc βi सीरीज़ के सर्वो एम्पलीफायर मॉड्यूल के लिए डिज़ाइन किया गया है जो Fanuc Series 0i-D, 0i-F और संबंधित βi सिस्टम कॉन्फ़िगरेशन चलाने वाले सीएनसी कैबिनेट में हैं।
#0008 पकड़ने वाली ब्रेक की आवश्यकता कब है?
किसी भी धुरी के लिए आवश्यक है कि स्थिति में रखरखाव की आवश्यकता है जब ऊर्जा बंद हो जाती है, विशेष रूप से ऊर्ध्वाधर धुरी जहां गुरुत्वाकर्षण ब्रेक संलग्नता के बिना अनियंत्रित आंदोलन का कारण होगा।
क्या B5xx प्रत्यय के प्रकार परस्पर बदल सकते हैं?
नहीं. B575 प्रत्यय एन्कोडर प्रकार और कनेक्टर विन्यास निर्दिष्ट करता है. अन्य वेरिएंट में असंगत कनेक्टर या एन्कोडर प्रोटोकॉल हो सकते हैं.
क्या कंट्रोलर को बदलने के बाद फिर से कॉन्फ़िगर करने की आवश्यकता है?
एम्पलीफायर स्वचालित रूप से मानक मोटर मापदंडों को लोड करता है, लेकिन सीएनसी नियंत्रक में संग्रहीत अक्ष-विशिष्ट सेटिंग्स को पैरामीटर बैकअप से बहाल किया जाना चाहिए।
ब्रैकिंग के बाद ब्रेक का परीक्षण कैसे किया जाना चाहिए?
जब ऊर्जा दी जाती है तो पूर्ण ब्रेक रिलीज़ की जाँच करें और जब ऊर्जा दी जाती है तो पूर्ण संलग्नक की जाँच करें। ऊर्ध्वाधर अक्षों पर, स्वचालित संचालन से पहले यात्रा के मध्य में अक्ष को स्थिर रखने की पुष्टि करें।
