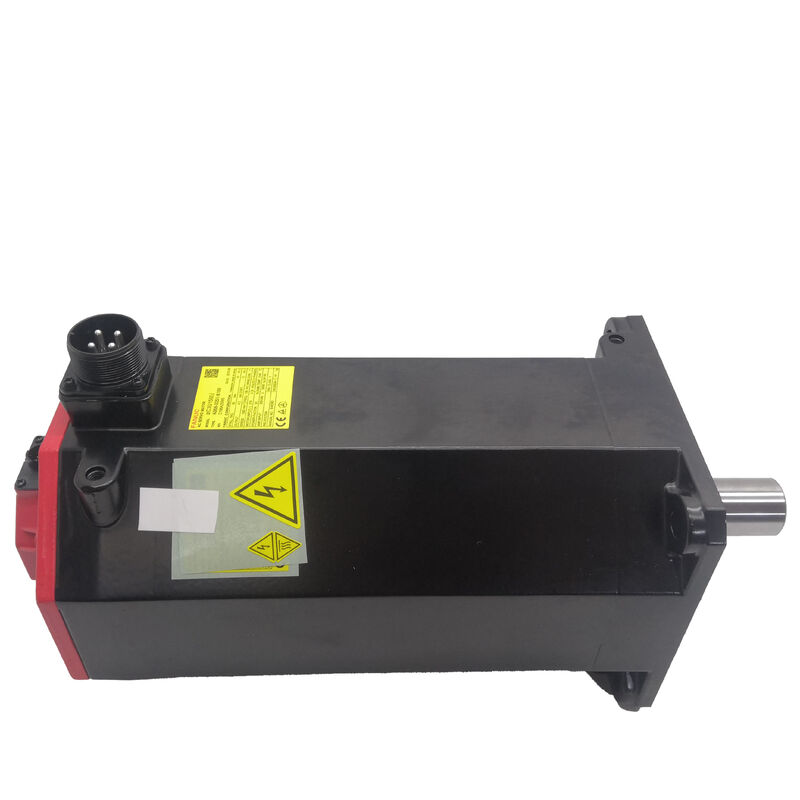

फैनुक A06B-0253-B400 एसी सर्वो मोटर
αiF 30/4000, सीधी शाफ्ट, 24V ब्रेक, A1000 एब्सोल्यूट
उत्पाद अवलोकन
भाग संख्या: A06B-0253-B400
इस रूप में भी खोजा गया: A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
मोटर मॉडल: αiF 30/4000
वर्गीकरण: फैनुक अल्फा iF सीरीज एसी ब्रशलेस सर्वो मोटर -- 30 Nm स्टॉल टॉर्क, 4,000 आरपीएम अधिकतम गति, सीधी चिकनी शाफ्ट, 24V स्प्रिंग-एप्लाइड ब्रेक, अल्फा i A1000 एब्सोल्यूट पल्स कोडर, IP65
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| भाग संख्या |
A06B-0253-B400 |
| मोटर मॉडल |
αiF 30/4000 |
| स्टॉल टॉर्क |
30 Nm |
| पीक टॉर्क |
40 Nm |
| अधिकतम गति |
4,000 आरपीएम |
| फेज |
3-फेज |
| पल्स कोडर |
अल्फा i A1000 (सीरियल एब्सोल्यूट) |
| एनकोडर रिज़ॉल्यूशन |
1,000,000 पल्स/आरईवी |
| शाफ्ट प्रकार |
सीधी चिकनी (SLK -- कोई कीवे नहीं) |
| विद्युत चुम्बकीय ब्रेक |
24V स्प्रिंग-एप्लाइड |
| सीलिंग |
IP65 (मानक) |
| इन्सुलेशन क्लास |
क्लास F |
| ऑपरेटिंग तापमान |
0°C से +40°C |
| संगत एम्पलीफायर |
फैनुक αi सीरीज सर्वो एम्पलीफायर (αiSV) |
| संगत नियंत्रण |
फैनुक सीरीज 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| शिपिंग |
माल ढुलाई आवश्यक (बड़ा फ्रेम) |
| उत्पत्ति |
जापान |
30 Nm स्टॉल टॉर्क – भारी-एक्सिस ड्यूटी के लिए निर्मित
A06B-0253-B400 30 न्यूटन-मीटर का निरंतर स्टॉल टॉर्क और त्वरण के दौरान 40 Nm का पीक टॉर्क प्रदान करता है, जो इसे αiF रेंज के उच्च स्तर पर रखता है। यह मोटर बड़े-प्रारूप सीएनसी मशीन टूल्स पर भारी प्राथमिक फीड एक्स के लिए इंजीनियर की गई है जहाँ निरंतर टॉर्क कटिंग लोड के तहत आवश्यक है।
30 Nm स्टॉल टॉर्क के साथ, यह मोटर 16 मिमी पिच बॉल स्क्रू पर 10 kN से अधिक निरंतर अक्षीय थ्रस्ट बनाए रख सकता है, जो इसे बड़े क्षैतिज मशीनिंग केंद्रों पर सैडल ड्राइव, भारी ऊर्ध्वाधर मशीनिंग केंद्रों पर टेबल ड्राइव, या मीटर-व्यास की फोर्जिंग को संभालने वाले बड़े सीएनसी टर्निंग केंद्रों पर क्रॉस-स्लाइड एक्स के लिए आदर्श बनाता है।
24V स्प्रिंग-एप्लाइड ब्रेक: इंजीनियर सुरक्षा
B400 प्रत्यय 24V स्प्रिंग-एप्लाइड विद्युत चुम्बकीय ब्रेक की पुष्टि करता है जो फेल-सेफ सिद्धांतों पर काम करता है। जब पावर लागू की जाती है, तो ब्रेक जारी हो जाता है; जब पावर हटा दी जाती है, तो स्प्रिंग किसी भी नियंत्रण संकेत की आवश्यकता के बिना तुरंत संलग्न हो जाती है।
ऊर्ध्वाधर एक्स अनुप्रयोगों पर, यह ब्रेक शटडाउन, ई-स्टॉप घटनाओं, या पावर इंटरप्शन के दौरान भारी असेंबली की गुरुत्वाकर्षण गति को रोकता है, जिससे वर्कपीस और टूलिंग को गिरने वाले एक्स क्षति से बचाया जा सकता है।
सीधी चिकनी शाफ्ट: उच्च-टॉर्क कपलिंग
सीधी चिकनी शाफ्ट (SLK – कोई कीवे नहीं) हब बोर और शाफ्ट बाहरी व्यास के बीच घर्षण के माध्यम से पूरी तरह से टॉर्क संचारित करता है। 40 Nm पीक टॉर्क पर, पूर्ण त्वरण के तहत फिसलने से रोकने के लिए उचित कपलिंग विनिर्देश और स्थापना महत्वपूर्ण है।
A1000 एब्सोल्यूट एनकोडर: स्थिति प्रतिधारण
अल्फा i A1000 सीरियल एब्सोल्यूट पल्स कोडर को प्रति क्रांति 1,000,000 पल्स के साथ प्रदर्शित करते हुए, यह मोटर बैकअप बैटरी के माध्यम से पावर-ऑफ के माध्यम से मल्टी-टर्न स्थिति बनाए रखता है। यह हर पावर-अप के बाद होमिंग चक्रों की आवश्यकता को समाप्त करता है और सुरक्षित मशीन रिकवरी के लिए तत्काल स्थिति सत्यापन प्रदान करता है।
शिपिंग नोट
A06B-0253-B400 एक बड़े-फ्रेम वाला सर्वो मोटर है जिसके लिए माल वाहक शिपिंग की आवश्यकता होती है। माल ढुलाई पारगमन समय की योजना बनाएं और लिफ्टगेट सेवा या निर्धारित डिलीवरी अपॉइंटमेंट जैसी डिलीवरी आवश्यकताओं की पुष्टि करें।
A06B-0253 सीरीज कॉन्फ़िगरेशन संदर्भ
| भाग संख्या |
शाफ्ट |
कीवे |
ब्रेक |
एनकोडर |
सीलिंग |
| A06B-0253-B000 |
टेपर |
हाँ |
कोई नहीं |
A1000 एब्सोल्यूट |
IP65 |
| A06B-0253-B100 |
सीधा |
हाँ |
कोई नहीं |
A1000 एब्सोल्यूट |
IP65 |
| A06B-0253-B400 |
सीधा चिकना |
नहीं |
24V स्प्रिंग |
A1000 एब्सोल्यूट |
IP65 |
| A06B-0253-B400#0100 |
सीधा चिकना |
नहीं |
24V स्प्रिंग |
A1000 एब्सोल्यूट |
IP67 |
| A06B-0253-B300 |
टेपर |
हाँ |
24V स्प्रिंग |
A1000 एब्सोल्यूट |
IP65 |
विशिष्ट अनुप्रयोग
- बड़े क्षैतिज मशीनिंग केंद्रों पर प्राथमिक टेबल और सैडल ड्राइव
- बड़े VMC और गैन्ट्री मशीनों पर ऊर्ध्वाधर एक्स ड्राइव
- भारी टर्निंग सेंटर कैरिज और क्रॉस-स्लाइड ड्राइव
- बड़े-प्रारूप 5-एक्सिस मशीनिंग सेंटर प्राथमिक फीड
अक्सर पूछे जाने वाले प्रश्न
ऊर्ध्वाधर एक्स अनुप्रयोगों के लिए इस मोटर पर 24V ब्रेक क्यों आवश्यक है?
सर्वो लॉक स्थिति बनाए रखने के लिए सक्रिय एम्पलीफायर पावर की आवश्यकता होती है। 24V स्प्रिंग-एप्लाइड ब्रेक एम्पलीफायर पावर से स्वतंत्र यांत्रिक होल्डिंग प्रदान करता है, जो पावर हटाए जाने पर स्वचालित रूप से संलग्न हो जाता है ताकि भारी एक्स की गुरुत्वाकर्षण गति को रोका जा सके।
IP65 और IP67 वेरिएंट के बीच क्या अंतर है?
मानक B400 में IP65 सीलिंग (धूल और पानी जेट सुरक्षा) है। B400#0100 वेरिएंट उच्च-कूलेंट-एक्सपोजर वातावरण के लिए IP67 (1 मीटर गहराई तक अस्थायी विसर्जन सुरक्षा) तक अपग्रेड करता है।
क्या इस मोटर को हर पावर-अप के बाद होमिंग की आवश्यकता होती है?
नहीं। अल्फा i A1000 एब्सोल्यूट एनकोडर बैकअप बैटरी के माध्यम से पावर-ऑफ के दौरान मल्टी-टर्न स्थिति बनाए रखता है, जिससे सामान्य पावर साइकल के बाद रेफरेंस-रिटर्न ट्रेवर्स की आवश्यकता समाप्त हो जाती है।
यह मोटर किस एम्पलीफायर के साथ जोड़ी जाती है?
A06B-0253-B400 के लिए फैनुक αi सीरीज सर्वो एम्पलीफायर (αiSV) की आवश्यकता होती है जिसमें मिलान करंट रेटिंग हो। संगत सीएनसी में फैनुक सीरीज 0i-D/F, 16i, 18i, 21i, 30i, और 31i शामिल हैं।
क्या चिकनी शाफ्ट को कीड शाफ्ट संस्करण से बदला जा सकता है?
नहीं। शाफ्ट कॉन्फ़िगरेशन को मौजूदा कपलिंग हार्डवेयर से मेल खाना चाहिए। कीड कपलिंग के लिए, A06B-0253-B100 (सीधा कीड, कोई ब्रेक नहीं) या A06B-0253-B300 (टेपर कीड, ब्रेक के साथ) का उपयोग करें।
