Fanuc A06B-0852-B904#0D02 β सीरीज एसी सर्वो मोटर लेगेसी सीएनसी प्लेटफार्मों और दीर्घकालिक मशीन रखरखाव के लिए

FANUC · AC SERVO MOTOR · β सीरीज

यह मोटर क्या है?

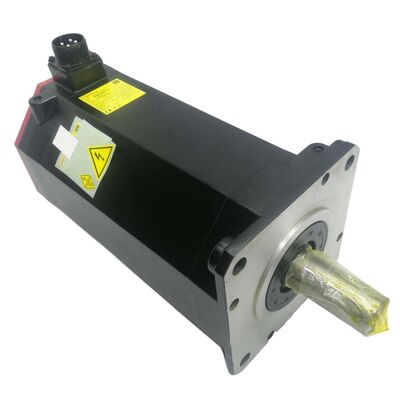

Fanuc A06B-0852-B904#0D02 Fanuc की β श्रृंखला से एक ब्रशलेस एसी सर्वो मोटर है।यह Fanuc की β श्रृंखला सर्वो एम्पलीफायर प्रणाली के साथ एकीकरण के लिए डिज़ाइन किया गया है और वैश्विक सीएनसी स्थापित आधार में एक सक्रिय और महत्वपूर्ण भूमिका निभाता है, जहां मूल β श्रृंखला वास्तुकला पर निर्मित बड़ी संख्या में मशीनें दैनिक उत्पादन सेवा में बनी हुई हैं।

β श्रृंखला Fanuc की लागत-स्थित सर्वो मोटर पेशकश थी जब इसे पेश किया गया थाऔर अनुप्रयोगों जहां अक्ष प्रदर्शन आवश्यकताओं एक व्यावहारिक मध्य सीमा के भीतर गिर गया. उस स्थिति ने आज इसकी प्रासंगिकता नहीं बदली है. β श्रृंखला घटकों के आसपास निर्मित मशीनों अभी भी चल रहे हैं, अभी भी भागों का उत्पादन,और अभी भी रखरखाव-ग्रेड मोटर प्रतिस्थापन की आवश्यकता है जब इकाइयां सेवा जीवन के अंत तक पहुंचती हैं.

B904 प्रत्यय इस इकाई के एन्कोडर विनिर्देश और कनेक्टर विन्यास को परिभाषित करता है।विकल्प कोड # 0D02 विशिष्ट मोटर विकल्पों के कारखाने-कॉन्फ़िगर किए गए संयोजन की पहचान करता है ️ विवरण जो यह निर्धारित करते हैं कि यह मोटर कैसे वायर्ड है, यह एम्पलीफायर के साथ कैसे संवाद करता है, और क्या यह बिना संशोधन के सीधे मशीन में स्थापित होता है। व्यावहारिक रूप से, न तो प्रत्यय और न ही विकल्प कोड एक मामूली विवरण है।दोनों इस मोटर की कार्यात्मक परिभाषा का हिस्सा हैं, और दोनों को प्रतिस्थापन के लिए मूल विनिर्देशों के अनुरूप होना चाहिए।

प्रमुख विनिर्देश

संदर्भ में β श्रृंखला

यह समझने के लिए कि A06B-0852-B904#0D02 कहाँ स्थित है, यह Fanuc के सर्वो मोटर इतिहास की संरचना को समझने में मदद करता है।Fanuc ने दशकों में कई पीढ़ियों के सर्वो मोटर प्लेटफार्मों को विकसित किया है ¥ मूल DC सर्वो युग से AC सर्वो संक्रमण के माध्यम से और वर्तमान αi और βi उत्पाद लाइनों मेंβ श्रृंखला उस प्रगति में एक विशिष्ट अध्याय का प्रतिनिधित्व करती हैःएक एसी सर्वो उत्पाद लाइन जिसने फैनूक के निर्माण मानकों और पारिस्थितिकी तंत्र एकीकरण को बनाए रखते हुए αi प्लेटफॉर्म के सापेक्ष सिस्टम लागत को कम किया.

Machines built on the β series platform — particularly those manufactured through the 1990s and into the early 2000s — are now deep into their service life but remain productive assets on factory floors worldwideऑटोमोबाइल घटकों का मशीनिंग, उप-ठेकेदार सटीक मशीनिंग, मोल्ड और मोल्ड का काम,और सामान्य प्रयोजन सीएनसी टर्निंग और मिलिंग सभी वातावरण हैं जहां β श्रृंखला मशीनें पूंजी की प्रतिस्थापन के बजाय नियमित रखरखाव के साथ काम करना जारी रखती हैं.

इन मशीनों के लिए, A06B-0852-B904#0D02 एक रखरखाव घटक है, एक अप्रचलित नहीं। अंतर मायने रखता हैः एक अप्रचलित मोटर का कोई व्यवहार्य प्रतिस्थापन मार्ग नहीं है।एक सक्रिय सोर्सिंग बाजार के साथ एक पुरानी मोटर ¥ जिसमें नए-पुराने स्टॉक इकाइयां और पुनर्निर्मित विकल्प दोनों शामिल हैं ¥ पुराने उपकरणों पर भी एक प्रबंधनीय रखरखाव वस्तु है.

तकनीकी विशेषताएं

पल्स एन्कोडर फीडबैक प्रणाली।β श्रृंखला βi और αi उत्पाद लाइनों में पेश किए गए सीरियल एन्कोडर वास्तुकला से पहले की है।β श्रृंखला एम्पलीफायर के लिए एक डिजिटल पल्स ट्रेन के रूप में स्थिति प्रतिक्रिया प्रसारित करनाएन्कोडर विनिर्देश को B904 प्रत्यय के भीतर परिभाषित किया गया है, धड़कनों की संख्या, कनेक्टर प्रकार और सिग्नल प्रोटोकॉल सभी उस पदनाम में एन्कोड किए गए हैं।

केबल चयन और एम्पलीफायर संगतता के लिए एन्कोडर प्रकार को समझना महत्वपूर्ण है। β श्रृंखला पल्स एन्कोडर केबल बिना संशोधन के βi या αi श्रृंखला एन्कोडर केबल के साथ विनिमेय नहीं हैं।इस मोटर को बदलने पर, मूल इकाई से एन्कोडर केबल को बरकरार रखा जाना चाहिए और यदि क्षतिग्रस्त नहीं है तो पुनः उपयोग किया जाना चाहिए, या उसी B904 विनिर्देश के अनुसार प्राप्त एक नई केबल से प्रतिस्थापित किया जाना चाहिए।

प्राकृतिक संवहन शीतलन।मोटर थर्मल प्रबंधन के लिए एक मजबूर हवा प्रशंसक या तरल शीतलन सर्किट के बिना परिवेश वायु प्रवाह पर निर्भर करता है। यह स्थापना को सीधा रखता है और यांत्रिक विफलता मोड को समाप्त करता है।अनुप्रयोग इंजीनियरों के लिए निहितार्थ यह है कि निरंतर उच्च भार कार्य चक्रों को निर्दिष्ट सीमा के ऊपरी छोर पर परिवेश के तापमान में मोटर के थर्मल रेटिंग के भीतर रहना चाहिए, या सीमित वायु प्रवाह वाले बंद अलमारियों में, डेरैटिंग लागू हो सकती है।

फ्लैंज माउंट निर्माण।मानक फ्लैंज माउंट ज्यामिति Fanuc के सर्वो मोटर परिवार के अनुरूप है। मोटर मशीन के सर्वो माउंट चेहरे के लिए बोल्ट और एक शाफ्ट युग्मन, गियरहेड,या मशीन के यांत्रिक डिजाइन के आधार पर सीधी बेल्ट व्यवस्था.

फैक्टरी विकल्प विन्यास #0D02विकल्प कोड कारखाने में स्थापित सुविधाओं के एक विशिष्ट संयोजन को परिभाषित करता है। # 0D02 में कोडित विवरण जिसमें शाफ्ट कॉन्फ़िगरेशन, कनेक्टर अभिविन्यास,या अन्य भौतिक विनिर्देशों में यह परिभाषित किया गया है कि इस इकाई को कारखाने में कैसे बनाया गया था और प्रतिस्थापन सोर्सिंग के दौरान सटीक रूप से मेल खाना चाहिए. एक अलग विकल्प कोड के साथ एक इकाई का स्रोत न करें और यह मान लें कि यह समान स्थापित करता है.

यह मोटर कहाँ से मिलती है?

A06B-0852-B904#0D02 उत्पादन वातावरण में दिखाई देता है जहां Fanuc β श्रृंखला सीएनसी सिस्टम को मशीन नियंत्रण मंच के रूप में निर्दिष्ट किया गया थाः

• बीटी श्रृंखला मशीनों पर सीएनसी टरथ फ़ीड और क्रॉस स्लाइड एक्सिस ड्राइव
• कॉम्पैक्ट ऊर्ध्वाधर मशीनिंग केंद्र एक्स, वाई और जेड अक्ष ड्राइव
• सीएनसी टावर पोजिशनिंग और इंडेक्सिंग ड्राइव
• अर्ध-स्वचालित असेंबली और ट्रांसफर लाइन पोजिशनिंग अक्ष
• सीएनसी तार ईडीएम अक्ष ड्राइव छोटे मशीनों पर
• ड्रिलिंग और टैपिंग सेंटर फीड एक्सिस कंट्रोल
• Fanuc β श्रृंखला नियंत्रण के साथ शिक्षा और प्रशिक्षण सीएनसी मशीनें
• सामान्य प्रयोजन सीएनसी फ्रिलिंग मशीनों के लिए फीड अक्ष ड्राइव

ड्राइव और नियंत्रक संगतता

A06B-0852-B904#0D02 को Fanuc β सीरीज़ के सर्वो एम्पलीफायर मॉड्यूल ् ा के साथ काम करने के लिए डिज़ाइन किया गया है।ये एम्पलीफायर Fanuc β श्रृंखला नियंत्रक विन्यास चलाने सीएनसी कैबिनेट में स्थापित कर रहे हैं, जिसमें सीरीज 0 प्लेटफॉर्म के पुराने वेरिएंट और संबंधित β सिस्टम कंट्रोलर परिवार शामिल हैं।

यह संगतता सीमा महत्वपूर्ण और दृढ़ है। β श्रृंखला मोटर का पल्स एन्कोडर इंटरफ़ेस सीधे βi या αi श्रृंखला एम्पलीफायरों के साथ संगत नहीं है, जो Fanuc के सीरियल एन्कोडर प्रोटोकॉल का उपयोग करते हैं। Attempting to connect an A06B-0852-B904#0D02 to a βi or αi amplifier without encoder conversion hardware is not a valid configuration — the encoder signals are fundamentally different in how they communicate position data to the drive.

For machines requiring a full drive system upgrade — replacing both the β series amplifier and motor with a current βi or αi combination — Fanuc's regional engineering teams and authorized system integrators can advise on the conversion scopeउन मशीनों के लिए जहां β श्रृंखला एम्पलीफायर काम कर रहा है और केवल मोटर को बदलने की आवश्यकता है, सही β श्रृंखला मोटर का सोर्सिंग सही और सीधा रास्ता बना हुआ है।

आपूर्ति, प्रतिस्थापन और रखरखाव के नोट्स

A06B-0852-B904#0D02 मुख्य रूप से दो चैनलों के माध्यम से प्राप्त किया जाता हैः नए-पुराने स्टॉक इकाइयों को ले जाने वाले अधिकृत Fanuc वितरकों,और योग्य सर्वो मोटर पुनः निर्माण केंद्र जो β श्रृंखला मोटर्स को परिचालन योग्य स्थिति में पुनर्निर्माण करते हैंदोनों ही बजट और तात्कालिकता के आधार पर व्यवहार्य विकल्प हैं।

पूर्ण भाग संख्या अनुशासन गैर-वार्तालाप योग्य है।B904 और #0D02 दोनों कार्यात्मक विनिर्देश हैं। एक अलग B9xx प्रत्यय के साथ एक मोटर में भौतिक रूप से असंगत एन्कोडर कनेक्टर हो सकता है।एक अलग विकल्प कोड के साथ एक मोटर शाफ्ट विन्यास या कनेक्टर अभिविन्यास में भिन्न हो सकता हैकेवल विफल मोटर की नाम प्लेट से पुष्टि की गई सटीक पूर्ण भाग संख्या के आधार पर स्रोत, न कि एक मशीन ड्राइंग से जो एक अलग संशोधन को प्रतिबिंबित कर सकता है।

मोटर स्वैप के दौरान केबल निरीक्षण की योजना।ऐसी मशीनों पर जहां मोटर दस वर्ष या उससे अधिक समय से चल रहा है, एनकोडर और पावर केबल मोटर के समान उम्र के होते हैं। केबल इन्सुलेशन की भंगुरता, कनेक्टर पहनना,और ढाल गिरावट सभी यथार्थवादी निष्कर्ष हैं विरासत केबल इकट्ठा पर. Inspecting and replacing cables during a planned motor replacement is lower cost and lower disruption than a second unplanned outage caused by cable failure shortly after the motor is returned to service.

पुनर्नवीनीकरण इकाइयां ️ क्या सत्यापित करना है।पुनः निर्मित मोटर्स के लिए, पुष्टि करें कि शिपमेंट से पहले असरों को बदल दिया गया था, एन्कोडर का निरीक्षण और सत्यापन किया गया था, और नामित विनिर्देशों के खिलाफ एक प्रदर्शन परीक्षण किया गया था।विशेष रूप से β श्रृंखला मोटरों के लिए, encoder condition is the most common limiting factor in a rebuild — an encoder that degrades shortly after reinstallation produces position errors that can be difficult to distinguish from electrical noise issues, जो पहले से ही उपयोग से बाहर मशीन पर निदान समय को बढ़ाता है।

विघटन से पहले पैरामीटर बैकअप.मोटर हटाने शुरू करने से पहले सीएनसी नियंत्रक के पूर्ण पैरामीटर सेट का बैकअप लें। अक्ष-विशिष्ट पैरामीटरप्रतिक्रिया के लिए क्षतिपूर्ति नियंत्रण में संग्रहीत कर रहे हैं और प्रतिस्थापन के बाद बहाल किया जाना चाहिए.

अक्सर पूछे जाने वाले प्रश्न

Q1. A06B-0852-B904#0D02 किस सर्वो एम्पलीफायर के साथ संगत है?

यह Fanuc β सीरीज के सर्वो एम्पलीफायर मॉड्यूल के साथ संगत है।β श्रृंखला मोटर एक पल्स एन्कोडर इंटरफ़ेस का उपयोग करता है जो β श्रृंखला एम्पलीफायर पीढ़ी के लिए विशिष्ट है और सीधे Fanuc βi या αi श्रृंखला एम्पलीफायरों के साथ संगत नहीं है, जो एक अलग सीरियल एन्कोडर प्रोटोकॉल का उपयोग करते हैं।

Q2. क्या A06B-0852-B904#0D02 को βi श्रृंखला के मोटर से बदला जा सकता है?

प्रत्यक्ष ड्रॉप-इन के रूप में नहीं। β और βi श्रृंखला विभिन्न एन्कोडर आर्किटेक्चर और एम्पलीफायर इंटरफेस का उपयोग करती है।एक βi मोटर को बदलने के लिए सर्वो एम्पलीफायर को भी बदलने की आवश्यकता होगी और संभावित रूप से सीएनसी नियंत्रक को फिर से कॉन्फ़िगर करना होगाएक समान मोटर प्रतिस्थापन के लिए, सटीक β श्रृंखला भाग संख्या स्रोत।

Q3. क्या #0D02 विकल्प कोड अन्य विकल्प कोडों के साथ विनिमेय है?

नहीं. विकल्प कोड मोटर ₹ की विशिष्ट कारखाना-संरचित विशेषताओं को परिभाषित करता है जिसमें शाफ्ट प्रकार, कनेक्टर अभिविन्यास या अन्य भौतिक विशेषताएं शामिल हो सकती हैं।एक अलग विकल्प कोड के साथ एक मोटर को सही ढंग से स्थापित नहीं किया जा सकता है या बिना संशोधन के मौजूदा मशीन वायरिंग से कनेक्ट किया जा सकता हैहमेशा विकल्प कोड सहित पूर्ण भाग संख्या से मेल खाएं।

प्रश्न 4. क्या अभी भी नई इकाइयां उपलब्ध हैं या फिर से निर्माण ही एकमात्र विकल्प है?

नई पुरानी स्टॉक इकाइयां और पुनर्निर्मित इकाइयां दोनों Fanuc अधिकृत वितरकों और योग्य सर्वो मोटर पुनर्निर्माण केंद्रों के माध्यम से उपलब्ध हैं।नई इकाइयों की उपलब्धता β श्रृंखला प्लेटफार्म की आयु को देखते हुए स्टॉक के स्तर पर निर्भर करती हैप्रतिष्ठित पुनर्निर्माताओं से पुनःनिर्मित इकाइयां एक व्यावहारिक विकल्प हैं, यह पुष्टि करें कि वितरण स्वीकार करने से पहले असर प्रतिस्थापन, एन्कोडर सत्यापन और प्रदर्शन परीक्षण पूरा हो गया था।

Q5. सीएनसी मशीन पर इस मोटर को बदलने से पहले और बाद में क्या कदम आवश्यक हैं?

हटाने से पहले, सीएनसी नियंत्रक के पूर्ण पैरामीटर सेट का बैकअप लें। स्थापना के बाद, बैकअप से अक्ष-विशिष्ट मापदंडों को पुनः लोड करें,सत्यापित करें एन्कोडर केबल कनेक्शन सुरक्षित है और ठीक से बी 904 विनिर्देश के लिए वायर्ड है, फिर स्वचालित संचालन में लौटने से पहले सही स्थिति प्रतिक्रिया और दिशा की पुष्टि करने के लिए कम गति पर अपनी पूरी यात्रा रेंज के माध्यम से धुरी चलाएं।
