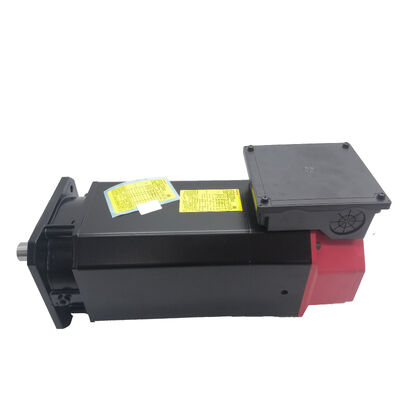

Fanuc A06B-1401-B105 एसी स्पिंडल मोटर000, फ्लैंज माउंट, चिकनी शाफ्ट, IMZ सेंसर

उत्पाद का अवलोकन

भाग संख्याःA06B-1401-B105

यह भी खोजेंःA06B1401B105, FANUC A06B-1401-B105, FANUC A06B1401B105

मोटर मॉडल:αi 0.5/10,000

वर्गीकरण:Fanuc Alpha i सीरीज एसी स्पिंडल मोटर 0.5 किलोवाट, 10,000 आरपीएम अधिकतम गति, फ्लैंज माउंट, सीधे चिकनी शाफ्ट, निर्मित IMZ चुंबकीय सेंसर, कोई ब्रेक नहीं

तकनीकी विनिर्देश

एक विशिष्ट कार्य के लिए सबसे छोटा स्पिंडल परिवार और सही विकल्प

पर0.5 किलोवाट और 10,000 आरपीएम, A06B-1401-B105 Fanuc की αi AC धुरी मोटर रेंज के कॉम्पैक्ट छोर पर बैठता है।यह बड़े बिलेट्स पर गहरे कटौती के लिए एक मोटर नहीं है या कठिन सामग्री पर भारी रुकावट काटने के लिए नहीं है और यह कभी नहीं किया गया थाइस मोटर को मशीन टूल्स के लिए डिज़ाइन किया गया था, जहां धुरी का घेर भौतिक रूप से छोटा है, वर्कपीस और टूलींग समान रूप से कॉम्पैक्ट हैं,और उच्च गति तक पहुंचने और बनाए रखने की क्षमता कच्चे टोक़ उत्पादन से अधिक मायने रखती है.

ड्रिल-टैप केंद्र जो एल्यूमीनियम मिश्र धातु के काम के टुकड़ों को संभालते हैं, इलेक्ट्रॉनिक्स और सटीक हार्डवेयर घटकों के लिए छोटे प्रारूप के मशीनिंग केंद्र, 100 से 200 मिमी स्विंग वर्ग में कॉम्पैक्ट सीएनसी टर्न,और पीसीबी ड्रिलिंग और माइक्रो फीचर कार्य के लिए विशेष मशीनें ठीक वहीं हैं जहां αi 0.5/10,000 से संबंधित है. 10,000 rpm पर, एक 1 मिमी व्यास ड्रिल सतह की गति है कि गैर लौह ड्रिलिंग की मांग पर चलता है. 0.5 किलोवाट पर,बिजली की खपत काफी मामूली है कि मशीन के विद्युत डिजाइन के ऊपर एक भारी धुरी बिजली बजट समायोजित करने की जरूरत नहीं है.

मुख्य अंतर्दृष्टि आनुपातिकता हैःA06B-1401-B105 लागत बचाने के लिए स्थापित एक अंडरस्पेसिफाईड मोटर नहीं है यह एक विशिष्ट वर्ग के मशीन टूल्स के लिए सही आकार का स्पिंडल मोटर है जहां वर्कपीस, औजार और उत्पादन प्रक्रिया 0.5 किलोवाट / 10,000 आरपीएम ऑपरेटिंग विंडो में फिट होती है।एक ही मशीन पैकेज में एक बड़ा धुरी मोटर मजबूर करने के लिए मशीन वास्तव में देखता है भार के लिए काटने के प्रदर्शन में सुधार नहीं होगायह थर्मल लोड, मोटर वजन, एम्पलीफायर रेटिंग, और कैबिनेट पावर बजट को मशीन के लिए डिज़ाइन की गई परिचालन स्थितियों में उपयोगी अतिरिक्त टोक़ प्रदान किए बिना बढ़ाएगा।

आईएमजेड सेंसर: अभिविन्यास और कठोर टैपिंग के लिए अंतर्निहित चुंबकीय जेड-पल्स

दआईएमजेडA06B-1401-B105 के विवरण में नामकरण मोटर की सबसे महत्वपूर्ण विशेषताओं में से एक की पहचान करता हैः एकअंतर्निहित चुंबकीय Z-पल्स सेंसरमोटर शरीर के अंदर फिट।

यह समझने के लिए कि यह क्यों महत्वपूर्ण है, विचार करें कि एक कठोर टैपिंग चक्र के दौरान क्या होता है। सीएनसी धुरी को Z-अक्ष फ़ीड दर के लिए सटीक रूप से सिंक्रनाइज़ की गई गति से घूमने के लिए कमांड करता है,के साथ धागा पिच निर्दिष्ट करने के लिए सटीक अनुपात के धुरी की क्रांति के लिए रैखिक अग्रिमजैसे ही नल सामग्री में प्रवेश करता है और प्रोग्राम की गई गहराई तक पहुंचता है, धुरी को नल पर तैरने या फिसलने के बिना सटीक रूप से सिंक्रनाइज़ दर पर फिर से उलटना चाहिए।इस उलट के दौरान किसी भी कोणीय स्थिति त्रुटि एक फटे या विकृत धागा पैदा करता है, या एक टूटा हुआ नल।

इस स्तर के धुरी-से-खाद्य सिंक्रनाइज़ेशन को प्राप्त करने के लिए सीएनसी को चक्र के दौरान धुरी की कोणीय स्थिति को लगातार जानने की आवश्यकता होती है, न कि केवल इसकी गति।आईएमजेड सेंसर एक सटीक कोणीय स्थिति पर प्रति मोड़ एक बार एक संदर्भ धड़कन प्रदान करता है Fanuc सीएनसी जो रैखिक अक्ष के लिए धुरी को सिंक्रनाइज़ करने के लिए उपयोग करता हैइस संदर्भ के बिना, कठोर टैपिंग उपलब्ध नहीं है और मशीन को तैरते हुए नल धारकों का उपयोग करना चाहिए, धागे की गहराई स्थिरता और पिच सटीकता का त्याग करना चाहिए।

स्पिंडल अभिविन्यासएक ही Z-इंपल्स संदर्भ पर निर्भर करता है जब सीएनसी एक विशिष्ट कोणीय स्थिति में बंद करने के लिए धुरी आदेश देता है, उपकरण परिवर्तन के लिए, स्थिति में काम टुकड़ा लोड करने के लिए,या सी-अक्ष संचालन के लिए, आईएमजेड सेंसर ड्राइव सिस्टम को उस कोणीय स्थिति की पहचान और लॉक करने की अनुमति देता हैछोटे मशीनिंग केंद्रों पर जहां स्वचालित उपकरण परिवर्तन प्रति शिफ्ट दर्जनों बार होते हैं, विश्वसनीय धुरी अभिविन्यास एक उत्पादन-महत्वपूर्ण कार्य है।

आईएमजेड सेंसर को मोटर बॉडी के अंदर एक अलग बाहरी उपकरण के रूप में स्थापित करने के बजाय एकीकृत करना पैकेजिंग लाभ हैः कोई बाहरी सेंसर हेड संरेखित करने के लिए नहीं,कोई अलग एन्कोडर केबल नहीं जो दूरस्थ रूप से घुड़सवार उपकरण से जुड़ा हो, सेंसर और शाफ्ट के बीच कोई यांत्रिक युग्मन नहीं है ताकि शाफ्ट की वास्तविक स्थिति और सेंसर की रिपोर्ट के बीच कोई कोण त्रुटि पेश की जा सके।

फ्लैंज माउंट और चिकनी शाफ्टः छोटे स्पिंडल ड्राइव ट्रेनों के लिए मानक विन्यास

दफ्लैंग माउंटिंगA06B-1401-B105 की मोटर को सीधे मशीन के धुरी आवास या ड्राइव ब्रैकेट चेहरे पर बोल्ट करने की अनुमति देता है,समायोज्य माउंटिंग पैरों या बेस प्लेट संरेखण की आवश्यकता के बिना धुरी ड्राइव इनपुट के साथ सटीक अक्षीय और रेडियल संरेखण में मोटर शाफ्ट की स्थितिछोटी मशीनों पर जहां स्थान सीमित है और मोटर मशीन संरचना के निकट या अंदर स्थित है, फ्लैंज माउंटिंग मानक दृष्टिकोण है।

दसीधी चिकनी शाफ्ट (SLK ️ कोई कुंजी मार्ग नहीं)एक घर्षण-बंद युग्मन नाब के माध्यम से धुरी ड्राइव ट्रेन को टोक़ प्रेषित करता है। 0.5 किलोवाट पर, युग्मन के माध्यम से प्रेषित होने वाला टोक़ मामूली है,और एक उचित रूप से निर्दिष्ट स्प्लिट-हब क्लैंप युग्मन छोटे शाफ्ट व्यास में कुंजीवे द्वारा पेश किए जाने वाले तनाव सांद्रता के बिना विश्वसनीय टॉर्क ट्रांसमिशन प्रदान करता हैचिकनी शाफ्ट से सेवा के दौरान एक मिलान कुंजी को संभालने और संग्रहीत करने की आवश्यकता के बिना युग्मन को फिट करने और हटाने में भी आसानी होती है और कुंजी मार्ग को साफ और क्षतिग्रस्त नहीं रखता है।

ऐसी मशीनों के लिए जिनकी ड्राइव डिजाइन में एक कुंजी वाले शाफ्ट की आवश्यकता होती है, जहां युग्मन हब को एक सकारात्मक कुंजी संलग्नक के आसपास डिजाइन किया गया था,A06B-1401-B155एक ही αi 0.5/10,000 परिवार के भीतर कुंजी शाफ्ट संस्करण है। टोक़, गति, सेंसर और माउंटिंग समान हैं; केवल शाफ्ट विन्यास अलग है।एक प्रतिस्थापन आदेश देने से पहले विफल मोटर पर शाफ्ट प्रकार की पुष्टि.

एम्पलीफायर और सीएनसी संगतता

A06B-1401-B105 के साथ काम करता हैFanuc αi सीरीज़ के स्पिंडल एम्पलीफायर (αiSP)0.5 किलोवाट पर, αi एम्पलीफायर रेंज के भीतर αiSP 2.2 या कॉम्पैक्ट αiSP 1.5 इकाइयां विशिष्ट मशीन कॉन्फ़िगरेशन के आधार पर उपयुक्त युग्मन हैं।मोटर मानक Fanuc αi धुरी मोटर शक्ति और संकेत केबल सेट के माध्यम से एम्पलीफायर से जुड़ा हुआ है.

संगत सीएनसी प्लेटफार्मों में शामिल हैंFanuc सीरीज़ 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B और 32iमोटर मूल α (गैर-i) श्रृंखला के धुरीवर्धक के साथ संगत नहीं है, जो एक अलग मोटर ड्राइव इंटरफ़ेस का उपयोग करता है, या Fanuc β (बीटा) श्रृंखला धुरी ड्राइव के साथ संगत नहीं है।

जब इस मोटर को प्रतिस्थापन के रूप में एक ऐसी मशीन पर लगाया जाता है जिसमें उसी मॉडल का उपयोग किया जाता है, तो यह सत्यापित किया जाता है कि सीएनसी धुरी के मापदंडों में मोटर प्रकार कोड, अधिकतम गति सेटिंग,और गियर अनुपात मापदंडों αi 0 के अनुरूप.5/10,000 विनिर्देश मशीन को उत्पादन में लौटने से पहले। एक धुरी मोटर पर एक पैरामीटर असंगतता गति त्रुटियों, एम्पलीफायर त्रुटियों का उत्पादन कर सकते हैं,या गलत धुरी अभिविन्यास व्यवहार जो मोटर में किसी भी यांत्रिक दोष को प्रतिबिंबित नहीं करता है.

A06B-1401 सीरीज़: एक नज़र में वेरिएंट

A06B-1401 श्रृंखला αi 0.5/10,000 मोटर को कई शाफ्ट और सेंसर कॉन्फ़िगरेशन में कवर करती है।आदेश देने से पहले यह जानना आवश्यक है कि किस संस्करण को मशीन पर लगाया गया है ️ गलत शाफ्ट प्रकार के लिए अलग-अलग युग्मन हार्डवेयर और कुछ कॉन्फ़िगरेशन में अलग-अलग सेंसर वायरिंग की आवश्यकता होती है.

B105 मूल लाइन है, बिना ब्रेक, चिकनी शाफ्ट, IMZ-equipped configuration — the most common variant for small machining centres and drill-tap machines where no gravity-load holding requirement exists and the coupling design uses a smooth bore clamp hub.

विशिष्ट अनुप्रयोग

कॉम्पैक्ट सीएनसी ड्रिल-टैप केंद्र।छोटे प्रारूप के ड्रिल-टैप मशीनिंग केंद्र जो एल्यूमीनियम मिश्र धातु, पीतल और इंजीनियरिंग प्लास्टिक को उच्च धुरी गति से संभालते हैं, जहां 10,000 आरपीएम छोटे व्यास के औजारों के साथ उत्पादक काटने की अनुमति देता है और IMZ सेंसर फ्लोटिंग नल धारकों के बिना कठोर टैपिंग का समर्थन करता है.

इलेक्ट्रॉनिक्स और सूक्ष्म घटकों के लिए सटीक सीएनसी मशीनिंग केंद्र।सटीक हार्डवेयर घटकों, कनेक्टर निकायों और इलेक्ट्रॉनिक आवरणों का उत्पादन करने वाले वीएमसी जहां वर्कपीस लिफाफा और टूलींग व्यास αi 0.5/10,000 गति और शक्ति सीमा में फिट होते हैं,और सतह खत्म आवश्यकताओं कम कंपन के साथ उच्च धुरी गति से लाभ.

छोटे सीएनसी टर्न।100 से 200 मिमी स्विंग वर्ग में कॉम्पैक्ट टर्निंग सेंटर जहां धुरी एक बाहरी αi धुरी मोटर द्वारा संचालित है,IMZ सेंसर Y-अक्ष पर कठोर टैपिंग के लिए स्थिति प्रतिक्रिया प्रदान करता है (यदि लगाया गया हो), और 10,000 आरपीएम छोटे व्यास के वर्कपीस पर उच्च सतह गति का समर्थन करता है।

पीसीबी ड्रिलिंग मशीनें और माइक्रो-मशीनिंग प्लेटफॉर्म।विशेष सीएनसी उपकरण पीसीबी के माध्यम से छेद ड्रिलिंग, माइक्रो-फ्राइंग, और ठीक विशेषता उत्कीर्णन के लिए जहां छोटे उपकरण व्यास और मांग सतह गति आवश्यकताओं 10 करते हैं,000 आरपीएम की धुरी गति केवल उपयोगी नहीं है बल्कि आवश्यक है.

वर्तमान में चल रही मशीनों के लिए प्रतिस्थापन A06B-1401-B105.कोई भी Fanuc αi-नियंत्रित मशीन जो मूल रूप से αi 0.5/10 के आसपास बनाई गई थी,000 चिकनी धुरी वाले मोटर जहां स्थापित मोटर विफल हो गया है और उत्पादन को बहाल करने के लिए एक समान प्रतिस्थापन की आवश्यकता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: इस मोटर पर आईएमजेड सुविधा वास्तव में व्यवहार में क्या करती है?

IMZ एकनिर्मित चुंबकीय Z-पल्स सेंसरजो एक निश्चित कोणीय स्थिति पर धुरी के प्रति एक संदर्भ धड़कन उत्पन्न करता है। Fanuc सीएनसी दो प्रमुख कार्यों के लिए इस धड़कन का उपयोग करता हैःकठोर टैपिंगटॅपिंग चक्र के दौरान Z-अक्ष फ़ीड के साथ स्पिंडल रोटेशन को सिंक्रनाइज़ करना ताकि फ़्रेड पिच को एक फ्लोटिंग नल धारक पर निर्भर होने के बजाय यांत्रिक रूप से नियंत्रित किया जा सके औरस्पिंडल अभिविन्यासउपकरण परिवर्तन या सी-अक्ष संचालन के लिए आदेशित कोणीय स्थिति पर धुरी को रोकना और रखना।संगत मशीनों पर कठोर टैपिंग और स्पिंडल अभिविन्यास उपलब्ध नहीं हैं.

Q2: क्या B105 का शाफ्ट B155 से अलग है और क्या यह प्रतिस्थापन के लिए मायने रखता है?

हाँ, यह मायने रखता है।B105 में कोई कुंजी मार्ग नहीं है (SLK);B155 में एक कुंजी शाफ्ट हैमशीन के स्पिंडल ड्राइव पर युग्मन नाब एक विशिष्ट शाफ्ट प्रकार के साथ मेल खाता हैऔर एक कुंजी हब छेद एक चिकनी शाफ्ट पर सही ढंग से फिट नहीं होगा बिना मिलान कुंजी. आदेश देने से पहले हमेशा मूल मोटर पर शाफ्ट प्रकार की पुष्टि करें। यदि प्रतिस्थापित किया जा रहा मोटर बी 105 है, तो बी 105 का आदेश दें; यदि यह बी 155 है, तो बी 155 का आदेश दें।

Q3: कौन सा Fanuc धुरी एम्पलीफायर A06B-1401-B105 के साथ जोड़े?

इस मोटर के लिए एकFanuc αi सीरीज स्पिंडल एम्पलीफायर (αiSP). 0.5 kW पर, इस मोटर के पावर क्लास के लिए उपयुक्त αiSP मॉड्यूल को मशीन निर्माता के विद्युत दस्तावेज द्वारा निर्दिष्ट किया जाना चाहिए। संगत सीएनसी प्लेटफार्म हैंFanuc सीरीज़ 0i-D, 0i-F, 16i, 18i, 21i, 30i और 31iमोटर मूल α (नॉन-i) श्रृंखला धुरी ड्राइव या Fanuc β श्रृंखला धुरी एम्पलीफायरों के साथ संगत नहीं है, जो विभिन्न इंटरफेस और पैरामीटर संरचनाओं का उपयोग करते हैं।

Q4: क्या इस भाग का ऑर्डर करते समय कोर एक्सचेंज की आवश्यकता होती है?

मुख्य विनिमय आवश्यकताएं आपूर्तिकर्ता के आधार पर भिन्न होती हैं। कई वितरक और सेवा सुविधाएं जो A06B-1401-B105 प्रदान करती हैं,मूल विनिमय आधारइसका अर्थ है कि एक पुनर्निर्मित विफल इकाई को लेनदेन की शर्त के रूप में वापस किया जाना चाहिए, या अतिरिक्त कोर शुल्क लागू होता है।यह नीति आपूर्तिकर्ता को पुनः निर्माण स्टॉक बनाए रखने और एक विनिमय के बिना सीधे खरीद की तुलना में कीमतों को अधिक प्रतिस्पर्धी बनाए रखने की अनुमति देती हैयदि विफल मोटर को आवास या शाफ्ट में भौतिक क्षति हुई है, तो आपूर्तिकर्ता के साथ पुष्टि करें कि क्या इकाई इसे शिप करने से पहले वैध एक्सचेंज कोर के रूप में योग्य है।

Q5: क्या इस मोटर को तुरंत बदलने के बजाय मरम्मत की जा सकती है?

हाँ. A06B-1401-B105 एकमरम्मत योग्य मोटर. योग्य Fanuc धुरी मोटर मरम्मत सुविधाएं सबसे आम विफलता मोड को संबोधित कर सकती हैंः असर प्रतिस्थापन (सेवा में धुरी मोटर विफलता का सबसे आम कारण),एक इन्सुलेशन विफलता के बाद स्टेटर घुमाव की मरम्मत या रिवाइंड, आईएमजेड सेंसर की प्रतिस्थापन, और शाफ्ट की मरम्मत या यांत्रिक क्षति के बाद प्रतिस्थापन।मरम्मत अक्सर तेजी से और अधिक लागत प्रभावी रास्ता है विशेष रूप से उन सुविधाओं के लिए जिनके पास एक स्पेयर मोटर उपलब्ध है जो मशीन को चालू रखने के लिए उपलब्ध है जबकि विफल इकाई एक मरम्मत चक्र से गुजरती हैहमेशा एक मरम्मत सुविधा का उपयोग करें जिसमें दस्तावेज Fanuc धुरी मोटर अनुभव और मरम्मत के बाद एक संगत αi एम्पलीफायर पर मोटर को चलाने की क्षमता है।
