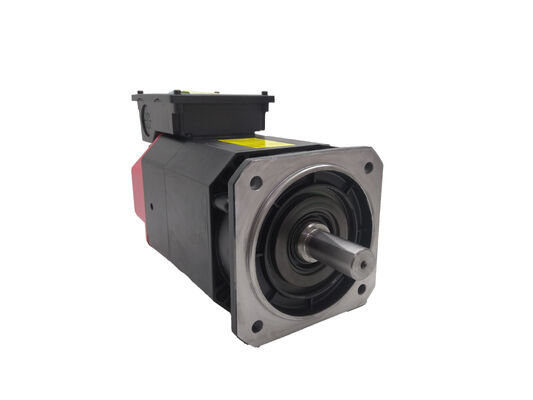

Fanuc A06B-1420-B900#F321 — αiI 1/24,000 बिल्ट-इन AC स्पिंडल मोटर, 24,000 RPM विशेष कॉन्फ़िगरेशन

उत्पाद अवलोकन

भाग संख्या: A06B-1420-B900#F321

इस रूप में भी खोजा गया: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

मोटर मॉडल: αiI 1/24,000

प्रकार: बिल्ट-इन (BM) AC स्पिंडल मोटर — विशेष कॉन्फ़िगरेशन

वर्गीकरण: Fanuc Alpha i Series इंटीग्रेटेड हाई-स्पीड स्पिंडल मोटर — 24,000 RPM अधिकतम गति, फ्लैंज माउंट, स्मूथ बोर, रियर एनकोडर इंटरफ़ेस, αiSP एम्पलीफायर संगत

यह मोटर वास्तव में क्या है

ऑर्डर करने से पहले, यह बिंदु स्पष्ट होना चाहिए: A06B-1420-B900#F321 एक पारंपरिक AC सर्वो मोटर नहीं हैजिस प्रकार की यह बाहरी रूप से माउंट होती है और कपलिंग या बेल्ट के माध्यम से मशीन स्पिंडल से जुड़ती है। यह एक बिल्ट-इन स्पिंडल मोटर है — एक फ़्रेमलेस, स्टेटर-और-रोटर असेंबली जिसे मशीन के मूल निर्माण के दौरान सीधे स्पिंडल कार्ट्रिज हाउसिंग के अंदर एकीकृत किया जाता है। स्पिंडल शाफ्ट और मोटर रोटर एक ही घटक हैं। मशीन स्पिंडल मोटर शाफ्ट है।यह डिज़ाइन — जिसे कभी-कभी मोटरयुक्त स्पिंडल या इंटीग्रल स्पिंडल-मोटर कहा जाता है — एक पारंपरिक मोटर और कटिंग टूल के बीच स्थित हर यांत्रिक तत्व को समाप्त करता है: कोई कपलिंग नहीं, कोई बेल्ट नहीं, कोई मध्यवर्ती गियर चरण नहीं। परिणाम एक स्पिंडल है जो उन गति से चल सकता है जो यांत्रिक ड्राइव सिस्टम शारीरिक रूप से प्राप्त नहीं कर सकते हैं, बेल्ट या कपलिंग द्वारा पेश किए गए कंपन के बिना, और घूर्णी गतिशीलता के साथ जो पूरी तरह से स्पिंडल बेयरिंग डिज़ाइन और मोटर की अपनी विशेषताओं द्वारा निर्धारित होती है।

A06B-1420-B900#F321 उन स्पिंडल कार्ट्रिज में से एक के केंद्र में विशिष्ट बिल्ट-इन मोटर असेंबली है, जो

24,000 आरपीएम अधिकतम गति के लिए रेटेड है।तकनीकी विनिर्देश

पैरामीटर

प्रति मिनट चौबीस हजार क्रांतियाँ एक पारंपरिक बेल्ट-संचालित या कपलिंग-कनेक्टेड स्पिंडल मोटर के साथ प्राप्त नहीं की जा सकती हैं। उस गति पर, ट्रांसमिशन के यांत्रिक तत्व — बेल्ट, पुली, कपलिंग, मध्यवर्ती बेयरिंग — गर्मी, कंपन और असंतुलन बल उत्पन्न करते हैं जो या तो प्राप्त गति को सीमित करते हैं या थोड़े समय में ट्रांसमिशन को नष्ट कर देते हैं। 24,000 आरपीएम पर हाई-स्पीड मशीनिंग के लिए एक अलग दृष्टिकोण की आवश्यकता होती है: मोटर को स्पिंडल के अंदर रखें और ट्रांसमिशन को पूरी तरह से हटा दें।

यही वह है जो A06B-1420-B900#F321 करता है। सीधे स्पिंडल कार्ट्रिज में एकीकृत, स्टेटर वाइंडिंग स्पिंडल हाउसिंग में घाव होती है, और रोटर को स्पिंडल शाफ्ट पर दबाया या सिकोड़ा जाता है। जब एम्पलीफायर स्टेटर फ़ील्ड को ऊर्जा देता है, तो शाफ्ट — और उससे जुड़ी हर चीज़, जिसमें टूलहोल्डर और कटिंग टूल शामिल है — सीधे प्रतिक्रिया में घूमता है। कोई मध्यवर्ती यांत्रिकी नहीं। बेल्ट तनाव भिन्नता से उत्पन्न कोई कंपन नहीं। कपलिंग की टॉर्सनल कठोरता से कोई अनुनाद नहीं। बस स्पिंडल, बेयरिंग सपोर्ट और मोटर फ़ील्ड।

मशीनिंग के लिए व्यावहारिक परिणाम महत्वपूर्ण है। 24,000 आरपीएम पर एक छोटे व्यास के एंड मिल के साथ, सतह की गति जो पारंपरिक स्पिंडल गति पर अव्यावहारिक रूप से बड़े कटर की आवश्यकता होगी, कॉम्पैक्ट, उच्च-सटीकता टूलिंग के साथ उपलब्ध हो जाती है। डाई और मोल्ड स्टील में छोटे-व्यास वाले बॉल-नोज एंड मिल, एल्यूमीनियम मिश्र धातु फिनिशिंग ऑपरेशन, पीसीबी ड्रिलिंग, और कठोर सामग्री में फाइन-डिटेल कंटूरिंग सभी उच्च गति और बिल्ट-इन मोटर द्वारा प्रदान किए जाने वाले कंपन-मुक्त रोटेशन के संयोजन से लाभान्वित होते हैं।

F321 विशेष कॉन्फ़िगरेशन

#F321 प्रत्ययइस इकाई को A06B-1420-B900 बिल्ट-इन मोटर के एक विशेष फ़ैक्टरी कॉन्फ़िगरेशन के रूप में पहचानता है — Fanuc की नियमित कैटलॉग में दिखाई देने वाले मानक #0321 वेरिएंट से अलग।Fanuc के बिल्ट-इन स्पिंडल मोटर नामकरण परंपरा में, प्रत्यय अंक मोटर असेंबली के भौतिक कॉन्फ़िगरेशन को एन्कोड करते हैं: फ्लैंज ज्यामिति, बोर इंटरफ़ेस, एनकोडर माउंटिंग स्थिति और विशेष विकल्प। #F321 एक फ़ैक्टरी-विशेष बिल्ड है, जिसे एक विशिष्ट मशीन बिल्डर के स्पिंडल कार्ट्रिज डिज़ाइन विनिर्देश के अनुसार निर्मित किया गया है। इसका मतलब है कि स्टेटर बाहरी व्यास, रोटर बोर आयाम, एनकोडर माउंटिंग व्यवस्था और कूलिंग पानी मार्ग ज्यामिति सभी एक विशिष्ट स्पिंडल कार्ट्रिज डिज़ाइन से मेल खाते हैं।

इसका एक सीधा व्यावहारिक निहितार्थ है:

A06B-1420-B900#F321 24,000 आरपीएम पर चलने वाली किसी भी बिल्ट-इन मोटर के लिए एक सार्वभौमिक प्रतिस्थापन नहीं है। यह विशेष रूप से उस स्पिंडल कार्ट्रिज के लिए सही प्रतिस्थापन है जिसके लिए इसे मूल रूप से डिज़ाइन किया गया था। भौतिक आयाम मेल खाने चाहिए — एक बिल्ट-इन मोटर जो स्पिंडल हाउसिंग के स्टेटर बोर में फिट नहीं होती है, या जिसका रोटर बोर स्पिंडल शाफ्ट को स्वीकार नहीं करता है, उसे गति रेटिंग संगतता की परवाह किए बिना फिट नहीं किया जा सकता है।हमेशा भाग संख्या को सटीक रूप से सत्यापित करें — #F321 और #0321 और #F621 समान गति रेटिंग और बेस मॉडल पदनाम साझा करने के बावजूद अलग-अलग भौतिक असेंबली हैं।

बिल्ट-इन मोटर प्रतिस्थापन: इसमें क्या शामिल है

एक बिल्ट-इन स्पिंडल मोटर को बदलना बाहरी रूप से माउंटेड सर्वो मोटर को स्वैप करने की तुलना में मौलिक रूप से एक अलग काम है। कोई कनेक्टर अनप्लग करने के लिए नहीं है, कोई कपलिंग बोल्ट हटाने के लिए नहीं है, कोई फुट-माउंट फास्टनर खोलने के लिए नहीं है। एक बिल्ट-इन मोटर के स्टेटर और रोटर स्पिंडल कार्ट्रिज संरचना का हिस्सा हैं।

इस मोटर वाली मशीन पर एक विशिष्ट प्रतिस्थापन प्रक्रिया में शामिल हैं:

स्पिंडल कार्ट्रिज हटाना।

संपूर्ण स्पिंडल असेंबली — हाउसिंग, बेयरिंग, रोटर, स्टेटर, और सभी संबंधित कूलिंग और सेंसर कनेक्शन — को एक इकाई के रूप में मशीन से हटा दिया जाता है। यह एक सटीक डिसअसेंबली है जिसके लिए सही टूलिंग और प्रलेखित टॉर्क मानों की आवश्यकता होती है।स्पिंडल पुनर्निर्माण।

विफल स्टेटर वाइंडिंग या रोटर असेंबली को स्पिंडल हाउसिंग से दबाया या निकाला जाता है, और नया A06B-1420-B900#F321 स्टेटर सही हस्तक्षेप फिट और संरेखण के साथ हाउसिंग में स्थापित किया जाता है। किसी भी स्पिंडल पुनर्निर्माण के दौरान बेयरिंग प्रतिस्थापन मानक अभ्यास है — बेयरिंग सटीक-रेटेड घटक हैं और जब स्पिंडल को डिसअसेंबल किया जाता है तो उनका पुन: उपयोग नहीं किया जाता है।गतिशील संतुलन सत्यापन।

पुनः संयोजन के बाद, स्पिंडल को गतिशील रूप से संतुलित किया जाता है। 24,000 आरपीएम पर, कोई भी अवशिष्ट असंतुलन बल और कंपन उत्पन्न करता है जो बेयरिंग लोड रेटिंग से अधिक हो जाता है और कटिंग प्रदर्शन से समझौता करता है। संतुलन को छोड़ा या स्थगित नहीं किया जा सकता है।एनकोडर संरेखण।

पुनः संयोजन के बाद रियर एनकोडर इंटरफ़ेस को विनिर्देश के अनुसार संरेखित किया जाना चाहिए। एक गलत संरेखित एनकोडर गति प्रतिक्रिया त्रुटियों का उत्पादन करता है जो स्पिंडल एम्पलीफायर दोष या अस्थिर गति नियंत्रण का कारण बनता है।अधिकांश उपयोगकर्ताओं के लिए, बिल्ट-इन मोटर प्रतिस्थापन के साथ स्पिंडल पुनर्निर्माण एक योग्य स्पिंडल सेवा सुविधा के लिए काम है, न कि एक शॉप-फ्लोर रखरखाव कार्य। बेयरिंग फिटिंग की सटीकता, संतुलन की आवश्यकता और एनकोडर संरेखण सभी ऐसे उपकरण और प्रक्रिया नियंत्रण की मांग करते हैं जो सामान्य रखरखाव की दुकानों में आमतौर पर नहीं होते हैं।

एम्पलीफायर और सीएनसी संगतता

A06B-1420-B900#F321 के लिए एक

Fanuc αiSP श्रृंखला स्पिंडल एम्पलीफायर की आवश्यकता होती है — Fanuc αi श्रृंखला ड्राइव कैबिनेट में स्पिंडल ड्राइव मॉड्यूल। विशिष्ट एम्पलीफायर मॉड्यूल रेटिंग मोटर की पावर क्लास से मेल खानी चाहिए; इस आउटपुट स्तर पर αiI 1/24,000 मशीन के ड्राइव कॉन्फ़िगरेशन के लिए उपयुक्त αiSP इकाई के साथ जोड़ा जाता है।संगत सीएनसी प्लेटफॉर्म में

Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, और 32i शामिल हैं। मोटर मूल α श्रृंखला (गैर-i) स्पिंडल एम्पलीफायरों के साथ संगत नहीं है, जो एक अलग ड्राइव इंटरफ़ेस और नियंत्रण वास्तुकला का उपयोग करते हैं।क्रॉस-रेफरेंस

A04B-0099-H062#24K इस मोटर के विशिष्ट कनेक्टर और एनकोडर कॉन्फ़िगरेशन के लिए संबंधित केबल या इंटरफ़ेस किट की पहचान करता है — संबंधित वायरिंग घटकों को सोर्स करते समय मशीन के विद्युत दस्तावेज़ीकरण के साथ इस संदर्भ की पुष्टि करें।विशिष्ट मशीन प्लेटफॉर्म

A06B-1420-B900#F321 को Fanuc αi नियंत्रण प्रणालियों पर चलने वाले विशिष्ट मशीन टूल स्पिंडल कार्ट्रिज में डिज़ाइन किया गया था। मशीन श्रेणियों में जो इस प्रकार के बिल्ट-इन 24,000 आरपीएम स्पिंडल का उपयोग करती हैं, उनमें शामिल हैं:

डाई और मोल्ड के लिए हाई-स्पीड वर्टिकल मशीनिंग सेंटर।

3-एक्सिस और 5-एक्सिस वीएमसी जो हार्ड मेटल फिनिशिंग और टूल स्टील और कठोर सामग्री में जटिल कंटूर मशीनिंग के लिए डिज़ाइन किए गए हैं, जहां 24,000 आरपीएम छोटे-व्यास वाले बॉल-नोज और रेडियस कटर के साथ प्रभावी कटिंग को उत्पादक सतह गति पर सक्षम बनाता है।हाई-स्पीड ड्रिलिंग और टैपिंग मशीनें।

एल्यूमीनियम मिश्र धातु और अलौह वर्कपीस के लिए समर्पित ड्रिल-टैप सेंटर और हाई-साइकिल मशीनिंग प्लेटफॉर्म, जहां 24,000 आरपीएम छोटे-व्यास वाले ड्रिल और टैप को उनके इष्टतम कटिंग मापदंडों पर बिना चक्र समय दंड के चलाने के लिए आवश्यक स्पिंडल गति प्रदान करता है।ग्रेफाइट और कंपोजिट मशीनिंग सेंटर।

ग्रेफाइट इलेक्ट्रोड मशीनिंग (ईडीएम टूलिंग), कार्बन फाइबर ट्रिमिंग और कंपोजिट पार्ट फिनिशिंग के लिए डिज़ाइन की गई मशीनें, जहां उच्च स्पिंडल गति हल्के कट गहराई के साथ मिलकर महीन सतह फिनिश उत्पन्न करती है उन सामग्रियों में जो उच्च सतह वेग पर प्रतिक्रिया करती हैं।सटीक मल्टी-एक्सिस मशीनिंग प्लेटफॉर्म।

5-एक्सिस मशीनिंग सेंटर और कंपाउंड मशीनिंग सिस्टम जहां इंटीग्रल स्पिंडल मोटर का कॉम्पैक्ट डिज़ाइन और ट्रांसमिशन तत्वों की अनुपस्थिति छोटे मशीन फुटप्रिंट और जटिल वर्कपीस ज्यामिति तक बेहतर पहुंच की अनुमति देती है।अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह एक मानक सर्वो मोटर है या कुछ और?

A06B-1420-B900#F321 एक

बिल्ट-इन (एकीकृत) AC स्पिंडल मोटर है — एक पारंपरिक बाहरी रूप से माउंटेड सर्वो मोटर नहीं। यह एक फ़्रेमलेस स्टेटर-और-रोटर असेंबली है जिसे स्पिंडल हाउसिंग के अंदर स्थापित करने के लिए डिज़ाइन किया गया है, जहां रोटर सीधे स्पिंडल शाफ्ट पर लगाया जाता है। एक मानक सर्वो मोटर की तरह कोई बाहरी शाफ्ट, फ्लैंज फेस, या फुट-माउंट सुविधाएँ नहीं हैं। प्रतिस्थापन के लिए एक योग्य स्पिंडल सेवा सुविधा द्वारा स्पिंडल डिसअसेंबली की आवश्यकता होती है, न कि एक मानक मोटर स्वैप की।Q2: क्या #F321 वेरिएंट सभी 24,000 आरपीएम Fanuc स्पिंडल अनुप्रयोगों में फिट बैठता है?

नहीं।

#F321 एक विशेष फ़ैक्टरी कॉन्फ़िगरेशन है जिसमें विशिष्ट स्टेटर बाहरी व्यास, रोटर बोर आयाम, कूलिंग मार्ग ज्यामिति और एनकोडर माउंटिंग शामिल हैं जो एक विशेष स्पिंडल कार्ट्रिज डिज़ाइन से मेल खाते हैं। एक ही A06B-1420-B900 श्रृंखला में अन्य प्रत्यय वेरिएंट (#0321, #F621, आदि) के अलग-अलग भौतिक आयाम होते हैं। हमेशा सटीक भाग संख्या की पुष्टि करें — विशेष रूप से पूर्ण प्रत्यय — ऑर्डर करने से पहले विफल मोटर से मेल खाता है। एक बिल्ट-इन मोटर जो स्पिंडल हाउसिंग ज्यामिति से मेल नहीं खाती है, उसे शारीरिक रूप से स्थापित नहीं किया जा सकता है।Q3: इस मोटर के साथ कौन सा Fanuc एम्पलीफायर संगत है?

A06B-1420-B900#F321 के लिए एक

Fanuc αiSP श्रृंखला स्पिंडल एम्पलीफायर की आवश्यकता होती है — Fanuc αi श्रृंखला ड्राइव कैबिनेट में उपयोग किया जाने वाला स्पिंडल ड्राइव मॉड्यूल। यह Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i, और 31i के साथ αi प्लेटफॉर्म पर संगत है। यह मूल α श्रृंखला (गैर-i) स्पिंडल ड्राइव के साथ संगत नहीं है। मोटर को बदलते समय, मोटर प्रकार और अधिकतम गति के लिए एम्पलीफायर पैरामीटर सेटिंग्स को सत्यापित करें जो αiI 1/24,000 विनिर्देश से मेल खाते हैं।Q4: क्या इस मोटर की मरम्मत की जा सकती है बजाय बदलने के?

हाँ — A06B-1420-B900#F321 एक मरम्मत योग्य इकाई है, और योग्य Fanuc स्पिंडल मोटर मरम्मत सुविधाओं द्वारा विफल स्टेटर और रोटर असेंबली के लिए वाइंडिंग और पुनर्निर्माण सेवाएं प्रदान की जाती हैं। वाइंडिंग विफलता या बेयरिंग क्षति से पीड़ित मोटर के लिए मरम्मत अक्सर नए या एक्सचेंज यूनिट को सोर्स करने की तुलना में अधिक लागत प्रभावी मार्ग होता है। कुछ आपूर्तिकर्ताओं से कोर एक्सचेंज प्रोग्राम भी उपलब्ध हैं, जहां एक विफल इकाई को पुनर्निर्मित प्रतिस्थापन के विरुद्ध कोर क्रेडिट के रूप में भेजा जाता है। मरम्मत लीड समय विफलता की प्रकृति और भागों की उपलब्धता के आधार पर भिन्न होता है — उत्पादन कार्यक्रम वाली मशीनों के लिए जो लंबे डाउनटाइम को अवशोषित नहीं कर सकती हैं, मरम्मत के लिए विफल मोटर भेजने के समानांतर एक परीक्षणित एक्सचेंज यूनिट उपलब्ध होना एक व्यावहारिक जोखिम न्यूनीकरण रणनीति है।

Q5: बिल्ट-इन मोटर स्थापित करने के बाद गतिशील संतुलन जांच क्यों आवश्यक है?

24,000 आरपीएम पर, घूर्णन असेंबली में छोटे द्रव्यमान असंतुलन भी महत्वपूर्ण अपकेंद्रीय बल उत्पन्न करते हैं। असंतुलन और बल के बीच संबंध गति के साथ गैर-रैखिक होता है — एक अवशिष्ट असंतुलन जो 3,000 आरपीएम पर कोई ध्यान देने योग्य प्रभाव नहीं डालता है, 24,000 आरपीएम पर परिमाण के कई बड़े बल उत्पन्न करता है। ये बल स्पिंडल बेयरिंग को चक्रीय रूप से लोड करते हैं, थकान को तेज करते हैं, कंपन उत्पन्न करते हैं जो सीधे मशीन की सतह में दिखाई देता है, और सामान्य बेयरिंग जीवन की तुलना में बहुत कम समय में बेयरिंग विफलता का कारण बन सकता है। स्पिंडल पुनर्निर्माण के बाद संतुलन वैकल्पिक नहीं है — यह एक अनिवार्य कमीशनिंग कदम है जो सीधे निर्धारित करता है कि पुनर्निर्मित स्पिंडल कितने समय तक चलेगा और यह कितनी अच्छी तरह कटेगा।
