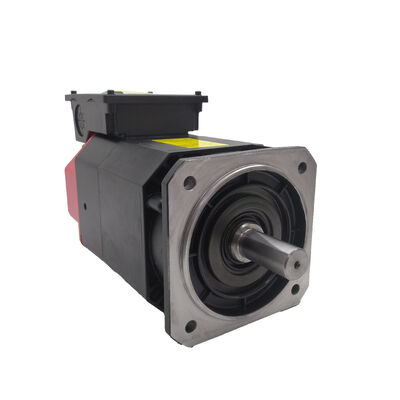

Fanuc A06B-1467-B123#0A21 ️ αiT 8/12,000 थ्रू-कूलिंग एसी स्पिंडल मोटर, फ्लैंज माउंट, रियर सेंसर

उत्पाद का अवलोकन

भाग संख्याःA06B-1467-B123#0A21

यह भी खोजेंःA06B1467B123, FANUC A06B-1467-B123, A06B-1467-B123

मोटर मॉडल:iIT 8/12,000

वर्गीकरण:Fanuc अल्फा i सीरीज थ्रू-स्पिंडल कूलिंग एसी स्पिंडल मोटर ¥ 12,000 आरपीएम अधिकतम गति, फ्लैंज माउंट, रियर-माउंटेड सेंसर, αiSP एम्पलीफायर संगत

तकनीकी विनिर्देश

αiT सीरीज ️ थ्रू-स्पिनल कूलिंग के चारों ओर निर्मित

प्रत्येक धुरी मोटर आंतरिक रूप से शीतलक को संभालती नहीं है।αiT पदनाम एक विशिष्ट वर्ग को अलग करता हैयह एक बोल्ट-ऑन एडाप्टर या आफ्टरमार्केट संशोधन नहीं है।के माध्यम से शीतल पदार्थ पथ मोटर के आंतरिक निर्माण की एक डिजाइन विशेषता है, विनिर्माण चरण में रोटर, स्टेटर और असर व्यवस्था के साथ एकीकृत है।

यह अपने स्वयं के मोटर श्रृंखला को रेट करने के लिए पर्याप्त क्यों मायने रखता है? Because through-spindle coolant — high-pressure cutting fluid delivered directly through the spindle centre bore and out through the toolholder — is now a standard production requirement on any machining centre running small-diameter drills, गहरी छेद ड्रिलिंग चक्र, या उच्च गति मिलिंग में कठिन मशीन के लिए मिश्र धातु. शीतलक सीधे काटने के क्षेत्र तक पहुँचता है, फिर से काटने से पहले फ्लूट से चिप्स को फ्लश करता है,उपकरण के तापमान को उस बिंदु पर बनाए रखना जहां गर्मी उत्पन्न होती है बजाय बाढ़ शीतलता पर निर्भर करने के लिए बाहर से 6 मिमी गहरे छेद के ड्रिल के सिर तक पहुंचने के लिए.

एक मानक स्पिंडल मोटर, जो कि αiT आंतरिक वास्तुकला के बिना है, संरचनात्मक समझौता किए बिना अपने कोर के माध्यम से दबाव वाले शीतल पदार्थ सर्किट को समायोजित नहीं कर सकता है।A06B-1467-B123 श्रृंखला में 000 विशेष रूप से मशीनों के लिए बनाया गया था जहां स्पिंडल के माध्यम से शीतलक एक विकल्प नहीं है, लेकिन प्रत्येक चक्र पर एक मानक संचालन की स्थिति है.

12,000 आरपीएम और उत्पादन खिड़की यह खुलता है

बारह हजार घुमाव प्रति मिनट αiT 8 फ्रेम वर्ग के मोटर के लिए एक महत्वपूर्ण परिचालन गति का प्रतिनिधित्व करता है।गति का नामकरण परिचालन के लिए महत्वपूर्ण है क्योंकि विभिन्न मशीनिंग संचालन सतह गति वक्र पर विभिन्न बिंदुओं पर बैठते हैं.

12,000 आरपीएम पर, एक10 मिमी व्यास के अंत मिलएल्यूमीनियम मिश्र धातु पीसने के लिए उत्पादक सीमा के भीतर 377 मीटर/मिनट की सतह की गति तक पहुंचता है और नरम स्टील के लिए उच्च गति वाले मशीनिंग क्षेत्र में।6 मिमी ड्रिल12,000 आरपीएम पर सतह की गति पर स्टेनलेस स्टील और मिश्र धातु इस्पात में सटीक ड्रिलिंग के लिए उपयुक्त चलता है। छोटे उपकरण 3 मिमी और 4 मिमी व्यास के ड्रिल,ठीक विवरण के काम के लिए गेंद-नाक अंत मिलों ️ एक ही धुरी rpm पर और भी अधिक सतह गति पर चल रहा है, जहां टर्न-स्पिंडल शीतलक और उच्च आरपीएम संयोजन उपकरण ज्यामिति और चक्र समय को सक्षम करने के लिए कम गति वाले स्पिंडल बस मेल नहीं खा सकते हैं।

एक मोटर प्लेटफॉर्म में 12,000 आरपीएम अधिकतम गति और स्पिंडल के माध्यम से शीतल द्रव क्षमता का संयोजन है जो αiT 8/12 को स्थिति देता है,आधुनिक परिशुद्धता मशीनिंग केंद्रों के लिए जो मिश्रित कार्यों को संभालते हैं: कम गति पर कच्चे पार, उच्च गति परिष्करण, और विन्यास परिवर्तन के बिना एक ही धुरी में सटीक ड्रिलिंग।

फ्लैंज माउंट और रियर सेंसरः कॉन्फ़िगरेशन विवरण जो प्रतिस्थापन को परिभाषित करते हैं

Fanuc के स्वयं के उत्पाद विवरण से पुष्टि किए गए दो भौतिक विन्यास तत्व A06B-1467-B123 को सामान्य धुरी मोटर के बजाय एक विशिष्ट मोटर असेंबली के रूप में परिभाषित करते हैं।

फ्लैंज माउंटका मतलब है कि मोटर एक बेसप्लेट पर पैर घुड़सवार के बजाय एक परिशुद्धता ग्राउंड चेहरे निकला हुआ किनारा के माध्यम से मशीन के लिए bolted है। निकला हुआ किनारा मशीन के धुरी ड्राइव आवास के लिए मोटर के सामने के चेहरे को पंजीकृत करता है,फ्लैंज ज्यामिति के माध्यम से रेडियल और अक्षीय संरेखण स्थापित करना।इस माउंटिंग दृष्टिकोण धुरी मोटर्स के लिए मानक है जहां मोटर आउटपुट शाफ्ट या तो सीधे या हेडस्टॉक के भीतर एक कॉम्पैक्ट बेल्ट व्यवस्था के माध्यम से धुरी चलाता हैफ्लैंज बोल्ट पैटर्न और रजिस्टर व्यास मशीन के लिए विशिष्ट हैं इस मोटर के लिए डिजाइन किया गया था एक प्रतिस्थापन मोटर को इन आयामों के साथ बिल्कुल मेल खाना चाहिए।

रियर माउंटेड सेंसरधुरी स्थिति प्रतिक्रिया सेंसर का अर्थ है जो सीएनसी धुरी अभिविन्यास और कठोर टैपिंग के लिए उपयोग किया जाता है संदर्भ संकेत प्रदान करता है यह मोटर के गैर ड्राइव अंत (पीछे) में स्थित है,बजाय धुरी तंत्र में ही एकीकृत की. This configuration keeps the sensor geometry consistent regardless of the drive-end coupling arrangement and simplifies the sensor cable routing in machine designs where the rear of the motor is more accessible.

द#0A21 प्रत्ययB123 आधार विन्यास के लिए एक विशिष्ट कारखाने संशोधन की पहचान करता है।# के बाद चार अंकों का प्रत्यय कॉन्फ़िगरेशन विवरण को कोड करता है जो इस असेंबली को एक ही श्रृंखला के भीतर अन्य वेरिएंट से अलग करता है, शीतलन व्यवस्था संस्करण, सेंसर वायरिंग कॉन्फ़िगरेशन, या अन्य कारखाने द्वारा निर्दिष्ट विकल्प।आदेश देते समय हमेशा पूर्णांक सहित भाग संख्या निर्दिष्ट करें ️ एक अलग प्रत्यय एक अलग मोटर का प्रतिनिधित्व करता है भले ही आधार संख्या समान हो.

स्पिंडल के माध्यम से शीतलक: मशीन को मोटर से क्या चाहिए

जब एक मशीनिंग केंद्र के माध्यम से धुरी शीतल द्रव के लिए विन्यस्त है, शीतल द्रव प्रणाली धुरी मोटर के पीछे बंदरगाह से जुड़ा हुआ है, रोटर छेद के माध्यम से आंतरिक शीतल द्रव पथ दबाव,और उपकरण धारक के लिए धुरी शाफ्ट के माध्यम से तरल वितरित करता हैसामान्यतः मानक संयंत्रों में दबाव 20 बार से लेकर उच्च प्रदर्शन वाले थ्रॉस-कूलेंट सिस्टम में 70 बार और उससे अधिक तक होता है।

αiT मोटर के आंतरिक छेद को मोटर घुमावों या असर गुहा में लीक पथ पैदा किए बिना इस दबावयुक्त शीतल द्रव मार्ग को समायोजित करना चाहिए।शीतल द्रव के छेद और मोटर के विद्युत और यांत्रिक घटकों के बीच सील व्यवस्था αiT डिजाइन का एक इंजीनियरिंग तत्व है, यही कारण है कि एक मानक मोटर को केवल फिटिंग जोड़कर थ्रू-कूलिंगेंट एप्लिकेशन में प्रतिस्थापित नहीं किया जा सकता है।

A06B-1467-B123 श्रृंखला के मोटर को बदलने पर इसका मतलब है कि प्रतिस्थापनहोना चाहिएएक αiT संस्करण हो सकता है। Fitting a standard αi spindle motor without the through-coolant bore into a machine configured for through-spindle coolant is not a valid substitution — it either cannot accept the coolant connection or will be damaged by coolant ingress into areas of the motor not designed to be wetted.

एम्पलीफायर और सीएनसी सिस्टम संगतता

A06B-1467-B123#0A21 के साथ काम करता हैFanuc αiSP सीरीज़ के स्पिंडल एम्पलीफायरFanuc αi श्रृंखला के ड्राइव कैबिनेट में स्पिंडल ड्राइव मॉड्यूल। विशिष्ट αiSP मॉड्यूल का रेटिंग मोटर की शक्ति वर्ग के अनुरूप होना चाहिए;मशीन के विद्युत प्रलेखन या मूल मशीन निर्माण विनिर्देश से सही एम्पलीफायर इकाई की पुष्टि करें.

संगत सीएनसी प्लेटफार्मों में शामिल हैंFanuc सीरीज़ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B और 32iयह मोटर मूल α श्रृंखला (गैर-i) धुरी एम्पलीफायरों या Fanuc β श्रृंखला धुरी ड्राइव के साथ संगत नहीं है, जो विभिन्न मोटर इंटरफेस और पैरामीटर संरचनाओं का उपयोग करते हैं।

प्रतिस्थापन मोटर को स्थापित करते समय, सीएनसी धुरी के मापदंडों की जांच करें ∙ मोटर प्रकार कोड, अधिकतम गति, गियर अनुपात और धुरी के माध्यम से शीतल द्रव नियंत्रण मापदंड ∙ αiT 8/12 के लिए सही ढंग से सेट हैं,000 मोटर प्रकारस्पिंडल मोटर पर एक पैरामीटर त्रुटि गलत गति नियंत्रण या स्पिंडल अभिविन्यास दोषों का उत्पादन करती है, भले ही मोटर खुद सही स्थिति में हो।

शिपिंग और हैंडलिंगः माल ढुलाई की आवश्यकता

A06B-1467-B123#0A21 एक बड़े फ्रेम स्पिंडल मोटर है। कई वितरक नोट करते हैं कि यह मोटर जहाजों के माध्यम सेमालवाहकमानक पार्सल सेवाओं के बजाय। प्रतिस्थापन का समय निर्धारित करते समय माल के पारगमन के समय और टर्मिनल पिकअप या लिफ्टगेट डिलीवरी की आवश्यकताओं की योजना बनाएं।योजनाबद्ध रखरखाव के लिए बंद होने वाली सुविधाओं के लिए, आदेश देने से पहले वाहक के पारगमन समय और वितरण रसद की पुष्टि करें ताकि यह सुनिश्चित किया जा सके कि मोटर रखरखाव खिड़की के भीतर पहुंचे।

A06B-1467-B123 श्रृंखला के संस्करण

सभी वेरिएंटों में, पुष्टि किए गए स्थिरांक हैंः αiT 8/12,000 मॉडल, फ्लैंज माउंट, रियर सेंसर, स्पिंडल के माध्यम से शीतलक। प्रत्यय अंक कारखाने के स्तर पर विन्यास अंतर को अलग करते हैं।हमेशा पुष्टि करें कि पूर्ण प्रत्यय मोटर को बदल दिया जा रहा है ️ मशीन बिल्डर के दस्तावेज के साथ संगतता की पुष्टि किए बिना प्रत्यय संस्करणों के बीच प्रतिस्थापन न करें.

विशिष्ट अनुप्रयोग

उच्च गति वाले ऊर्ध्वाधर मशीनिंग केंद्रों के लिए स्पिंडल के माध्यम से शीतलक।सटीक मोल्ड और डाई मशीनिंग, एयरोस्पेस घटक कार्य और मिश्रित सामग्री उत्पादन के लिए विन्यस्त वीएमसी जहां 12,1000 आरपीएम के साथ संयोजन के माध्यम से धुरी शीतलक उत्पादक उच्च गति काटने और नियंत्रित चिप निकासी उपकरण व्यास की एक सीमा में सक्षम बनाता है.

सटीक गहरी छेद ड्रिलिंग मशीनें।सीएनसी ड्रिलिंग केंद्र और मशीनिंग केंद्र जो स्टील, स्टेनलेस,और टाइटेनियम जहां स्पिंडल के माध्यम से शीतलक चिप निकासी और गहराई पर उपकरण तापमान नियंत्रण के लिए आवश्यक है, और 12,000 आरपीएम इन सामग्रियों में कार्बाइड ट्विस्ट ड्रिल के काटने के मापदंडों का समर्थन करता है।

कठोर सामग्री का संचालन करने वाले बहु-अक्षीय मशीनिंग केंद्र।4-axis and 5-axis machining centres producing complex parts in hardened steels and nickel alloys where through-spindle coolant and high spindle speed work together to maintain tool life on small-diameter cutters making long-reach operations into difficult features.

उत्पादन लाइनों में क्षैतिज मशीनिंग केंद्र।मोटर वाहन और एयरोस्पेस उत्पादन में एचएमसी जहां उच्च धुरी गति एल्यूमीनियम मिश्र धातु संरचनात्मक घटकों पर कम चक्र समय का समर्थन करती है,और गहरी जेब मिलिंग संचालन के दौरान चिप फिर से काटने के माध्यम से धुरी शीतलक नियंत्रण.

अक्सर पूछे जाने वाले प्रश्न

Q1: αiT में "T" का क्या अर्थ है और यह प्रतिस्थापन के लिए क्यों मायने रखता है?

"टी" का अर्थ हैस्पिंडल के माध्यम से शीतलकमोटर एक आंतरिक बोर के साथ निर्मित है जो रोटर के माध्यम से रियर कनेक्शन से दबाव वाले काटने के तरल पदार्थ को स्पिनडल में ले जाता है, उपकरण धारक के माध्यम से बाहर निकलता है।यह इंजन के आंतरिक निर्माण की एक इंजीनियर विशेषता हैA06B-1467-B123 को बदलने पर, प्रतिस्थापन भी एक αiT संस्करण होना चाहिए। A standard αi spindle motor without the through-coolant bore cannot be used in a machine configured for through-spindle coolant delivery — it either lacks the connection port or will be damaged by coolant entering unprotected areas.

प्रश्न 2: क्या #0A21 प्रत्यय का कोई महत्व है जब कोई प्रतिस्थापन आदेश दिया जाता है? क्या #0021 को प्रतिस्थापित किया जा सकता है?

प्रत्यय विशिष्ट कारखाना विन्यास विवरण को कोड करता है जिसमें वोल्टेज वर्ग, शीतलन संस्करण, या सेंसर वायरिंग अंतर शामिल हो सकते हैं। सामान्य तौर पर,एक ही आधार भाग संख्या के भीतर विभिन्न प्रत्यय विभिन्न मोटर विन्यासों का प्रतिनिधित्व करते हैं, और प्रत्यय के बीच प्रतिस्थापन के लिए यह पुष्टि करना आवश्यक है कि वैकल्पिक विन्यास मशीन के विद्युत और यांत्रिक डिजाइन के साथ संगत है।यह न मानें कि #0021 और #0A21 विनिमेय हैं ️ एक अलग प्रत्यय से पहले मशीन के विद्युत प्रलेखन या मशीन निर्माता से जांच करें.

Q3: कौन सा Fanuc एम्पलीफायर इस मोटर के साथ संगत है?

A06B-1467-B123#0A21 के लिए एकFanuc αiSP सीरीज़ के स्पिंडल एम्पलीफायर. विशिष्ट αiSP इकाई रेटिंग मोटर की शक्ति वर्ग से मेल खाती होनी चाहिए. मशीन के ड्राइव कैबिनेट प्रलेखन या मूल निर्माण विनिर्देश से इसकी पुष्टि करें। संगत सीएनसी प्लेटफार्मों में शामिल हैंFanuc सीरीज़ 0i-D, 0i-F, 16i, 18i, 21i, 30i और 31iमोटर मूल α (गैर-i) धुरी ड्राइव या β श्रृंखला धुरी एम्पलीफायर के साथ संगत नहीं है।

Q4: इस मोटर को मानक पार्सल डिलीवरी के बजाय माल ढुलाई की आवश्यकता क्यों है?

αiT 8/12,000 एक बड़े फ्रेम स्पिंडल मोटर है, इसके भौतिक आयाम और वजन इसे मानक पार्सल वाहक सेवाओं की सीमाओं से बाहर रखते हैं। एक सामान्य वाहक के माध्यम से माल शिपिंग की आवश्यकता होती है.प्रतिस्थापन की योजना बनाते समय, माल पारगमन समय और वितरण रसद को ध्यान में रखेंः माल लदान के लिए आमतौर पर एक निर्धारित वितरण नियुक्ति की आवश्यकता होती है,और कुछ स्थानों पर लोडिंग के लिए लिफ्टगेट सेवा या फोर्कलिफ्ट की आवश्यकता होती हैयदि मोटर को किसी विशेष रखरखाव खिड़की के भीतर आवश्यक है तो आदेश देने से पहले इन रसद की पुष्टि करें।

Q5: क्या इस मोटर को तुरंत बदलने के बजाय मरम्मत की जा सकती है?

हाँ. A06B-1467-B123#0A21 एक मरम्मत योग्य मोटर है. योग्य Fanuc धुरी मोटर मरम्मत सुविधाओं स्टेटर घुमाव विफलताओं को हल कर सकते हैं, असर प्रतिस्थापन, के माध्यम से शीतलक बोर सील प्रतिस्थापन,और रियर सेंसर सेवाइस कीमत और आकार के मोटर के लिए, मरम्मत अक्सर पूर्ण प्रतिस्थापन की तुलना में काफी अधिक लागत प्रभावी होती है,विशेष रूप से जब विफलता आवास या रोटर के भौतिक क्षति के बजाय एक असर या घुमाव दोष तक सीमित हैकोर एक्सचेंज प्रोग्राम भी उपलब्ध हैं ∙ एक विफल इकाई को पुनर्निर्मित प्रतिस्थापन के लिए एक एक्सचेंज कोर के रूप में भेजा जाता है।हमेशा αiT धुरी मोटर अनुभव के साथ एक मरम्मत सुविधा का उपयोग करें और वापसी से पहले एक संगत αiSP एम्पलीफायर ड्राइव सिस्टम पर मरम्मत मोटर का परीक्षण करने की क्षमता.
