| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6044-H008 |
मशीन की दुकानों में यह यूनिट बार-बार दिखाई देने का एक कारण है जो अपने पुराने FANUC-नियंत्रित मशीनों को रिटायर करने से इनकार करती हैं — यह काम करती है, और यह दशकों से काम कर रही है। FANUC A06B-6044-H008 एक एसी स्पिंडल सर्वो यूनिट है जो एक एनालॉग इंटरफ़ेस आर्किटेक्चर के आसपास निर्मित है, जिसे मॉडल 6 FANUC एसी स्पिंडल मोटर के साथ जोड़ने के लिए डिज़ाइन किया गया है और आमतौर पर शुरुआती FANUC SYSTEM 10/11 नियंत्रण चलाने वाली मशीनों पर पाया जाता है।

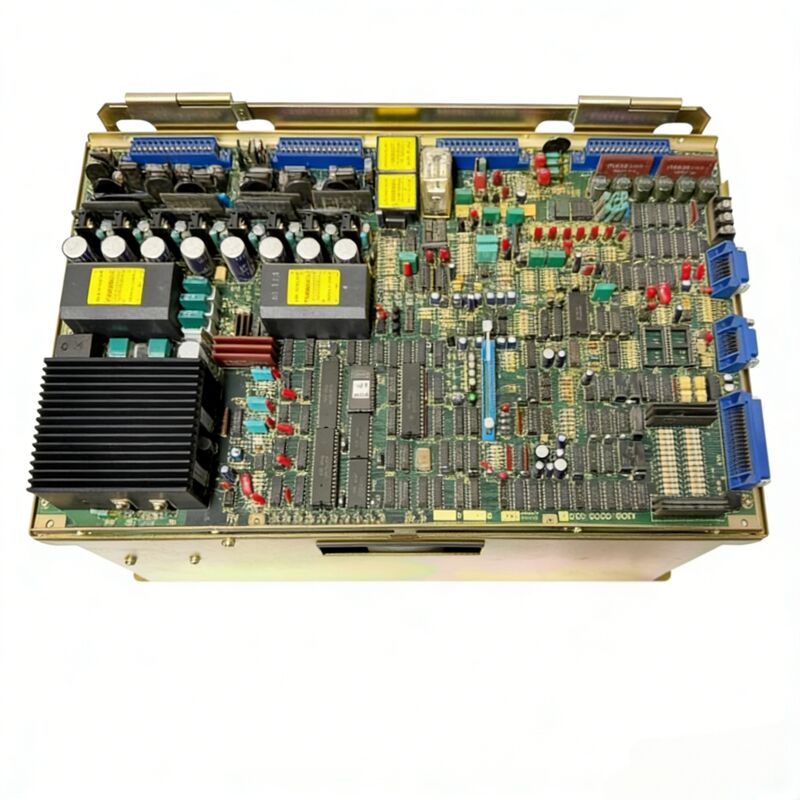

यह इलेक्ट्रॉनिक्स का नाजुक टुकड़ा नहीं है। ड्राइव एक मजबूत एनोडाइज्ड धातु के आवरण में स्थित है, जिसमें स्पिंडल नियंत्रण पीसीबी कार्ड यूनिट के शीर्ष पर मजबूती से सुरक्षित है — एक व्यावहारिक, सेवा योग्य लेआउट जिसने बाद के ऑल-इन-वन डिजाइनों की तुलना में फील्ड मरम्मत को बहुत आसान बना दिया। इसका निर्माण जापान में, माउंट फ़ूजी के पास FANUC की सुविधा में किया गया था, और निर्माण गुणवत्ता उस मूल को दर्शाती है।
यदि आपकी मशीन खराब हो गई है और यह ड्राइव उसके केंद्र में है, तो आप एक अच्छी तरह से समझी गई, अच्छी तरह से प्रलेखित यूनिट से निपट रहे हैं जिसे सीएनसी मरम्मत समुदाय वर्षों से सेवा दे रहा है।
| पैरामीटर | मान |
|---|---|
| इनपुट पावर सप्लाई | 283–325 वीएसी, 3-फेज, 50/60 हर्ट्ज |
| रेटेड आउटपुट | 4.0 किलोवाट |
| अधिकतम आउटपुट | 5.5 किलोवाट |
| निरंतर आउटपुट करंट | 11 ए |
| अधिकतम आउटपुट करंट | 13 ए |
| गति नियंत्रण रेंज | 0 – 6,000 आरपीएम |
| इंटरफ़ेस प्रकार | एनालॉग |
| स्पिंडल कार्ड पीसीबी | A20B-0009-0531 |
| सॉफ्टवेयर रोम | J11 |
| आयाम (W × H × D) | 290 × 290 × 160 मिमी |
| परिवेश ऑपरेटिंग तापमान | 0 – 45°C (32 – 113°F) |
| आर्द्रता | 90% आरएच तक, गैर-संक्षेपण |
| ऑपरेटिंग वातावरण | केवल इनडोर उपयोग |
| संगत स्पिंडल मोटर | FANUC मॉडल 6 एसी स्पिंडल मोटर |
| संगत सीएनसी नियंत्रण | FANUC SYSTEM 10/11 |
A06B-6044-H008 उस युग से संबंधित है जब FANUC के स्पिंडल ड्राइव एनालॉग सिग्नल के माध्यम से संचार करते थे, न कि बाद की एम्पलीफायर पीढ़ियों में उपयोग किए जाने वाले सीरियल बस प्रोटोकॉल के बजाय। इसका मतलब है कि सीएनसी एक एनालॉग वोल्टेज के रूप में गति कमांड भेजता है, और ड्राइव तदनुसार प्रतिक्रिया करता है — डिजिटल ओवरहेड की कम परतों के साथ एक सरल सिग्नल पथ, लेकिन एक जिसे स्वच्छ सिग्नल अखंडता बनाए रखने के लिए केबल रूटिंग और शील्डिंग पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है।
स्पिंडल मोटर का प्रकार पीसीबी कार्ड पर एक रोम चिप के माध्यम से चुना जाता है। H008 के मामले में, ऑनबोर्ड रोम J11 है, जो ड्राइव और मोटर संबंध को परिभाषित करता है और नियंत्रित करता है कि यूनिट फीडबैक की व्याख्या कैसे करती है और गति नियंत्रण निष्पादित करती है। रोम संगतता को सत्यापित किए बिना शीर्ष कार्ड को स्वैप करना फील्ड प्रतिस्थापन में सबसे आम गलतियों में से एक है — कुछ भी चालू करने से पहले दोबारा जांचना उचित है।
The A20B-0009-0531 स्पिंडल कार्ड मुख्य ड्राइव चेसिस के शीर्ष पर प्लग इन करता है। इसे पावर सेक्शन से स्वतंत्र रूप से बदला जा सकता है, जो एक वास्तविक लाभ है जब दोष नियंत्रण बोर्ड साइड तक सीमित होता है न कि नीचे के ट्रांजिस्टर मॉड्यूल या पावर घटकों तक।
इस यूनिट से निपटने वाले फील्ड तकनीशियनों को संभवतः कुछ आवर्ती अलार्म कोड का सामना करना पड़ेगा। सबसे आम के लिए यहां एक त्वरित संदर्भ दिया गया है:
किसी मरम्मत सुविधा को कॉल करने से पहले इन अलार्म को समझना महत्वपूर्ण नैदानिक समय और आगे-पीछे की बातचीत को बचा सकता है।
A06B-6044-H008 का नया पुराना स्टॉक दुर्लभ है — यह एक यूनिट नहीं है जिसे FANUC अभी भी निर्मित करता है। आज बाजार में उपलब्ध अधिकांश यूनिट नवीनीकृत या अधिशेष हैं, और गुणवत्ता काफी भिन्न होती है, जो इस बात पर निर्भर करती है कि उनका परीक्षण किसने किया और उन्होंने क्या जांचा। एक मिलान किए गए FANUC परीक्षण रिग और क्लोज्ड-लूप फीडबैक परीक्षण का उपयोग करके एक संपूर्ण बेंच मूल्यांकन यह पुष्टि करने का सबसे विश्वसनीय तरीका है कि यूनिट वास्तव में कार्यात्मक है या नहीं, इससे पहले कि वह उत्पादन मशीन में वापस जाए।
मरम्मत एक व्यवहार्य मार्ग है। मॉड्यूलर निर्माण का मतलब है कि अनुभवी दुकानें व्यक्तिगत घटक प्रतिस्थापन के बजाय पूर्ण यूनिट स्वैप के बजाय पावर सेक्शन विफलताओं, कैपेसिटर गिरावट और पीसीबी दोषों को संबोधित कर सकती हैं। उन मशीनों के लिए जहां यह ड्राइव उत्पादन में वापस आने में बाधा है, विशेष FANUC सेवा प्रदाताओं के माध्यम से उसी दिन या अगले दिन टर्नअराउंड मरम्मत विकल्प मौजूद हैं।
Q1: A06B-6044-H008 को किस स्पिंडल मोटर को चलाने के लिए डिज़ाइन किया गया है?
A: यह यूनिट FANUC मॉडल 6 एसी स्पिंडल मोटर से मेल खाती है। जोड़ी A20B-0009-0531 स्पिंडल कार्ड पर J11 रोम चिप द्वारा निर्धारित की जाती है। रोम को बदले और ड्राइव को पुन: कॉन्फ़िगर किए बिना किसी भिन्न मोटर मॉडल का उपयोग करने से गलत संचालन या अलार्म दोष होंगे।
Q2: क्या इस ड्राइव का उपयोग SYSTEM 10/11 से परे नए FANUC CNC नियंत्रणों के साथ किया जा सकता है?
A: इसे FANUC SYSTEM 10/11 नियंत्रणों के लिए डिज़ाइन किया गया है और यह एनालॉग इंटरफ़ेस के माध्यम से संचार करता है। बाद के डिजिटल-बस-आधारित FANUC नियंत्रकों (जैसे सीरीज 16/18/21) के साथ एकीकरण आम तौर पर सीधा नहीं होता है और अतिरिक्त इंटरफ़ेस हार्डवेयर या रूपांतरण के बिना आम तौर पर अनुशंसित नहीं होता है।
Q3: इस यूनिट पर सबसे आम विफलता मोड क्या है?
A: पावर सेक्शन में कैपेसिटर गिरावट सबसे लगातार आयु-संबंधित विफलता है, इसके बाद कूलिंग फैन की विफलता से हीटसिंक ओवरहीट अलार्म (AL-09) होता है। स्पिंडल कार्ड पर पीसीबी दोष भी आम हैं और आमतौर पर पावर मॉड्यूल विफलताओं की तुलना में संबोधित करना अधिक लागत प्रभावी होता है।
Q4: क्या स्पिंडल कार्ड (A20B-0009-0531) A06B-6044-H श्रृंखला में अन्य ड्राइव से कार्ड के साथ विनिमेय है?
A: सीधे नहीं। एच श्रृंखला में प्रत्येक स्पिंडल कार्ड एक विशिष्ट रोम रखता है जो संगत मोटर मॉडल को परिभाषित करता है। उदाहरण के लिए, H007, J10 रोम के साथ A20B-0009-0530 का उपयोग करता है। रोम संगतता को सत्यापित किए बिना एच-प्रत्यय वेरिएंट के बीच कार्ड स्वैप करने से बेमेल संचालन होगा।
Q5: मैं कैसे बता सकता हूं कि खरीद से पहले एक प्रयुक्त यूनिट का ठीक से परीक्षण किया गया है?
A: विक्रेता से पूछें कि क्या यूनिट का लाइव FANUC परीक्षण रिग पर क्लोज-लूप स्थितियों के तहत परीक्षण किया गया था — न कि केवल चालू किया गया और स्पष्ट क्षति के लिए जांचा गया। एक वैध बेंच परीक्षण को ऑपरेटिंग आरपीएम रेंज के माध्यम से गति विनियमन, वर्तमान आउटपुट और अलार्म-मुक्त संचालन की पुष्टि करनी चाहिए। केवल "पावर ऑन" या "दृष्टिगत रूप से निरीक्षण" के रूप में वर्णित यूनिट में काफी अधिक जोखिम होता है।
