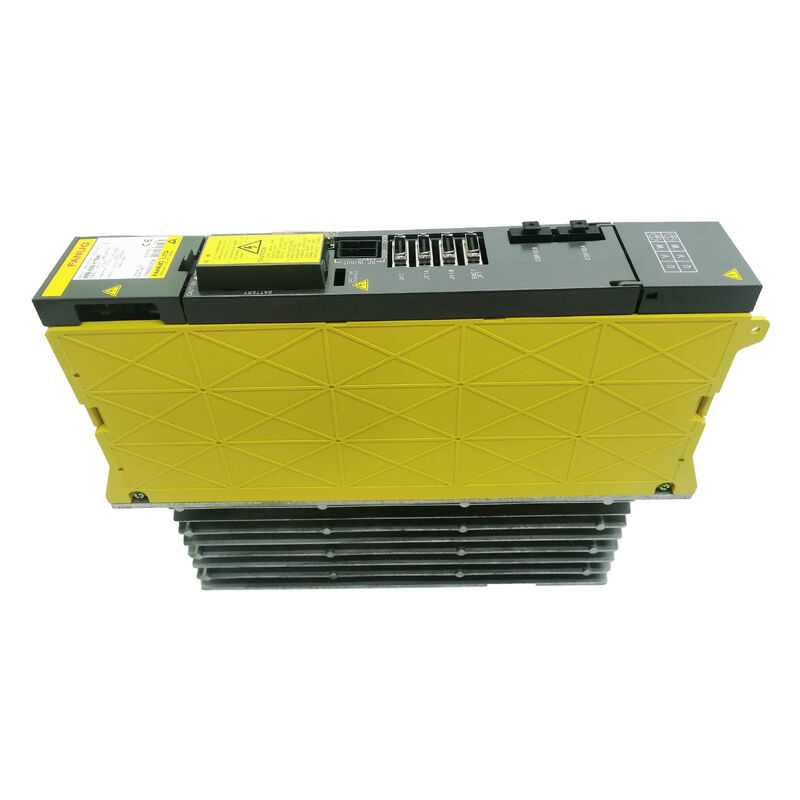

FANUC A06B-6077-H002 अल्फा सीरीज सर्वो ड्राइव ∙ सीएनसी सिस्टम के लिए दो-अक्षीय पावर सप्लाई मॉड्यूल

दो धुरी चलती रहती है

किसी भी FANUC अल्फा श्रृंखला सीएनसी प्रणाली में, बिजली की आपूर्ति मॉड्यूल घटक सब कुछ निर्भर करता है। यह सीधे मशीन को स्थानांतरित नहीं करता है, लेकिन इसके बिना, कुछ भी नहीं चलता है।FANUC A06B-6077-H002अल्फा सीरीज़ के पावर सप्लाई मॉड्यूल है जो DC बस पर आने वाली AC पावर को सर्विसेज और स्पिंडल एम्पलीफायर मॉड्यूल को खिलाता है।और बिजली की विफलता प्रतिक्रिया का प्रबंधन करता है ताकि मशीन सुरक्षित रूप से वापस खींचने के बजाय दुर्घटनाग्रस्त हो सकता है जब रोशनी झिलमिलाहट.

यह एकदो-अक्ष क्षमता वाला मॉड्यूल, को FANUC अल्फा श्रृंखला के सर्वो और स्पिंडल एम्पलीफायरों के साथ कॉम्पैक्ट मशीन कॉन्फ़िगरेशन में काम करने के लिए डिज़ाइन किया गया है।दो नियंत्रित धुरीऔर अल्फा मोटर रेंज के छोटे छोर के साथ मेल खाता है, आम तौर पर छोटे अल्फा धुरी और सर्वो मॉड्यूल के साथ जोड़ा जाता है।और अन्य सीएनसी मशीन उपकरण जहां पूर्ण पीएसएम-11 या बड़े मॉड्यूल आवेदन के लिए oversized हो जाएगा.

नामित डीसी बस वोल्टेज में है२८३-३२५ वोल्ट रेंज, एक से प्राप्त200-230V AC, 50/60Hzसभी FANUC अल्फा पीएसएम की तरह, A06B-6077-H002 भी गतिज ऊर्जा वसूली समारोह को संचालित करता हैधुरी मोटर के घूर्णन जड़ता वापस बिजली की ऊर्जा में परिवर्तित किया जाता है एक नियंत्रित रोक या उपकरण वापस लेने के लिए लंबे समय के लिए पर्याप्त सीएनसी नियंत्रण और सर्वो प्रणाली बिजली के लिए100 एमएस से कम अंतराल के लिए, व्यवहार को मशीन की सुरक्षा आवश्यकताओं के अनुरूप पैरामीटर स्तर पर अनुकूलित किया जा सकता है।

तकनीकी विनिर्देश

यह मॉड्यूल वास्तव में सिस्टम में क्या करता है

A06B-6077-H002 FANUC अल्फा ड्राइव सिस्टम के सामने स्थित है ¢ यह पैनल से कच्चे तीन चरण एसी लेता है,यह सीसी बस वोल्टेज है कि servo और धुरी एम्पलीफायर मॉड्यूल खिलाता है करने के लिए rectifies, और मोटर मंदी से पुनर्योजी ऊर्जा संभालती है. जब एक सर्वो अक्ष जोर से ब्रेक, ऊर्जा कहीं जाना है; PSM उस प्रवाह का प्रबंधन,डीसी बस पर ओवरवोल्टेज से सिस्टम की सुरक्षा.

बिजली की विफलता प्रतिक्रिया समारोह कम चर्चा की लेकिन व्यावहारिक रूप से महत्वपूर्ण सुविधाओं में से एक है।सीएनसी नियंत्रण एक क्रमबद्ध रोक निष्पादित करने के लिए पर्याप्त समय की जरूरत हैA06B-6077-H002 उस खिड़की के दौरान एक अस्थायी ऊर्जा स्रोत के रूप में चल रहे धुरी के घूर्णन जड़ता का उपयोग करता है।यह एक वास्तविक समस्या के लिए एक सुरुचिपूर्ण समाधान है, और यही कारण है कि FANUC मशीनें बिजली की घटना के बाद वर्कपीस में दफन उपकरण छोड़ने के बजाय सुरुचिपूर्ण रूप से रुकती हैं।

मॉड्यूल कोछोटे अल्फा प्रणाली विन्यास∙ कॉम्पैक्ट अल्फा सर्वो और स्पिंडल एम्पलीफायरों के साथ जोड़ी जहां अंतरिक्ष और शक्ति की आवश्यकताओं को बड़े PSM-26, PSM-30 या PSM-37 वेरिएंट की आवश्यकता नहीं है।कनेक्टेड एम्पलीफायरों के लिए सही पीएसएम आकार प्राप्त करना महत्वपूर्ण है: बहुत छोटा है और मॉड्यूल पीक मांग के तहत पर्याप्त डीसी बस वर्तमान आपूर्ति नहीं कर सकते हैं; बहुत बड़ा है और आप क्षमता के लिए भुगतान कर रहे हैं प्रणाली कभी भी उपयोग नहीं करेगा।

परिचालन वातावरण और स्थापना

ऑपरेटिंग तापमान रेंज0 से 55°Cअधिकांश जलवायु में मानक औद्योगिक नियंत्रण कैबिनेट वातावरण को कवर करता है। ऊपरी छोर पर, कैबिनेट शीतलन पर विचार करने योग्य हैऔर थर्मल सीमा के पास निरंतर संचालन घटकों के जीवन को छोटा करता है.20~95% आरएच नॉन-कंडेन्सेटिंगआर्द्रता रेटिंग औद्योगिक इलेक्ट्रॉनिक्स के लिए मानक है; गैर-संक्षेपण योग्यता का अर्थ है कि मॉड्यूल को ठंडे भंडारण वातावरण से गर्म में ले जाने के बाद चालू नहीं किया जाना चाहिए,पर्याप्त वार्म-अप समय के बिना आर्द्र स्थान.

पर8.5 किलो, मॉड्यूल का निर्माण घनत्व FANUC पावर इलेक्ट्रॉनिक्स के लिए विशिष्ट है ∙ यह एक ठोस इकाई है जिसमें एक सार्थक ट्रांसफार्मर द्रव्यमान है।माउंटिंग हार्डवेयर और डीआईएन रेल संगतता मानक FANUC अल्फा पैनल लेआउट सम्मेलनों का पालन करती है, जिसमें एम्पलीफायर मॉड्यूल पीएसएम के दाईं ओर डीसी बस बार के माध्यम से जुड़े हुए हैं।

मरम्मत बनाम प्रतिस्थापन बाजार कैसा दिखता है

A06B-6077-H002 का उत्पादन FANUC द्वारा बंद कर दिया गया है, जिसका अर्थ है कि नई इकाइयां अब फैक्ट्री चैनल के माध्यम से उपलब्ध नहीं हैं। इस मॉड्यूल के लिए बाजार तीन पटरियों पर चलता हैःनवीनीकृत विनिमय इकाइयां,परीक्षण किया गया प्रयुक्त स्टॉक, औरविफल इकाई की मरम्मत.

पुनर्निर्मित प्रतिस्थापन अक्सर सबसे तेज़ रास्ता है एक परीक्षण इकाई तुरंत जहाज, अपने विफल मॉड्यूल कोर के रूप में वापस चला जाता है।मरम्मत सही विकल्प है जब आप अपने विशिष्ट इकाई ज्ञात इतिहास के साथ वापस करना चाहते हैं, विशेष रूप से यदि मशीन में ड्राइव कॉन्फ़िगरेशन से जुड़े कस्टम पैरामीटर हैं।परीक्षण किया गया इस्तेमाल किया स्टॉक दो के बीच बैठता है ¢ उपयोगी जब कीमत मायने रखती है और आपूर्तिकर्ता से वारंटी कारखाने के समर्थन के विकल्प.

चाहे आप किस मार्ग पर जाएं, मॉड्यूल की पुष्टि की गई हैएक वास्तविक FANUC प्रणाली पर लोड के तहत परीक्षण किया, न केवल बेंच-संचालित।एक पीएसएम जो सही ढंग से आरंभ करता है, लेकिन सर्वो अक्ष गति के तहत डीसी बस को बनाए नहीं रख सकता है, एक कार्यात्मक मॉड्यूल नहीं है और यह अंतर केवल लोड परीक्षण के दौरान स्पष्ट हो जाता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6077-H002 क्या है और यह FANUC अल्फा प्रणाली में क्या भूमिका निभाता है?

उत्तर: यह हैपावर सप्लाई मॉड्यूल (पीएसएम)FANUC अल्फा सीरीज़ के ड्राइव सिस्टम के लिए यह आने वाले 3-चरण AC को DC बस वोल्टेज में परिवर्तित करता है जो सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल को खिलाता है।यह भी मोटर ब्रेक से पुनर्योजी ऊर्जा का प्रबंधन करता है और धुरी गतिज ऊर्जा वसूली के माध्यम से बिजली विफलता बैकअप प्रदान करता है.

Q2: कौन से FANUC अल्फा सर्वो और स्पिंडल मॉड्यूल A06B-6077-H002 के साथ संगत हैं?

एः यह पीएसएम छोटे अल्फा एम्पलीफायर कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है सामान्यतः कॉम्पैक्ट अल्फा सर्वो मॉड्यूल (एसवीएम) और छोटे अल्फा स्पिंडल मॉड्यूल (एसपीएम) के साथ जोड़ा जाता है।विशिष्ट एम्पलीफायर संयोजन मशीन के मोटर चयन और अक्षों की संख्या पर निर्भर करते हैंएम्पलीफायर मॉड्यूल को बदलने या जोड़ने से पहले हमेशा अपनी मशीन के विद्युत आरेख की जांच करें।

Q3: क्या A06B-6077-H002 अभी भी FANUC से नया उपलब्ध है?

उत्तर: नहीं. यह मॉड्यूल FANUC द्वारा बंद कर दिया गया है और अब कारखाने के माध्यम से उपलब्ध नहीं है। उपलब्ध आपूर्ति में नवीनीकृत विनिमय इकाइयां, परीक्षण किए गए प्रयुक्त स्टॉक,विशेषज्ञ सीएनसी भागों के आपूर्तिकर्ताओं और FANUC सेवा भागीदारों के माध्यम से विफल मॉड्यूल के लिए मरम्मत सेवाएं.

प्रश्न 4: A06B-6077-H002 पर विफलता का सामान्य कारण क्या है?

उत्तरः सबसे आम विफलता मोड हैंसंधारित्र की गिरावटडीसी बस फिल्टर खंड में (डीसी बस ओवरवोल्टेज या लोड के तहत अस्थिरता के रूप में प्रस्तुत),आईजीबीटी या रेक्टिफायर मॉड्यूल की विफलताबिजली की वृद्धि की घटनाओं से, औरनियंत्रण बोर्ड में खराबीप्रदूषण या घटक उम्र बढ़ने के कारण होता है। कई विफलताएं खराब इनकमिंग पावर क्वालिटी की वजह से होती हैंया पर्याप्त कैबिनेट शीतलन के बिना थर्मल सीमा पर निरंतर संचालन.

Q5: क्या इस मॉड्यूल का उपयोग FANUC αi (अल्फा i) श्रृंखला के एम्पलीफायरों के साथ किया जा सकता है, या केवल मूल अल्फा श्रृंखला के साथ?

A: A06B-6077-H002 का हिस्सा हैमूल अल्फा श्रृंखलाड्राइव सिस्टम, न कि बाद की αi (अल्फा i) श्रृंखला। दोनों पीढ़ियों में अलग-अलग डीसी बस वास्तुकला और कनेक्टर इंटरफेस का उपयोग किया जाता है और वे सीधे विनिमेय नहीं हैं। αi सिस्टम के लिए,संबंधित बिजली आपूर्ति मॉड्यूल A06B-6110 या A06B-6120 श्रृंखला से हैं.
